Насосная установка не поддерживает давление: в чем причина?

Существует множество факторов, влияющих на выход из строя подающего агрегата, и у каждой неисправности есть своя причина. В этой статье объясняется, почему подающий узел не поддерживает давление, где его искать и как устранить проблему.

Невозможность повышения или поддержания давления

Когда насос включается, он начинает работать без остановки, потому что не может "догнать" давление в системе до установленного максимального уровня. Это происходит довольно часто и по разным причинам, многие из которых можно легко устранить своими руками.

window.yaContextCb=window.yaContextCb|[]

Недостаточная производительность насоса

Причина, по которой приточная установка не качает воду, в основном заключается в несоответствии мощности насоса и условий эксплуатации, к которым относятся:

Требуемый объем подаваемой воды;
Высота подачи до уровня водозаборного оборудования;
Диаметр и длина трубопровода и т.д.

Другими словами, мощности агрегата может просто не хватить для поднятия воды на определенную высоту, чтобы преодолеть сопротивление в трубах на горизонтальных участках. Это означает, что вы не учли все исходные данные и купили агрегат с низкой производительностью.

Исправить ситуацию можно только путем приобретения нового насоса или снижения максимального заданного давления до уровня, которого может достичь насос.

Предупреждение. Если проблема возникла после длительного периода нормальной эксплуатации, это связано с износом деталей насоса и снижением производительности по сравнению с первоначальными техническими характеристиками. Проблему можно решить, отремонтировав агрегат или заменив его на новый.

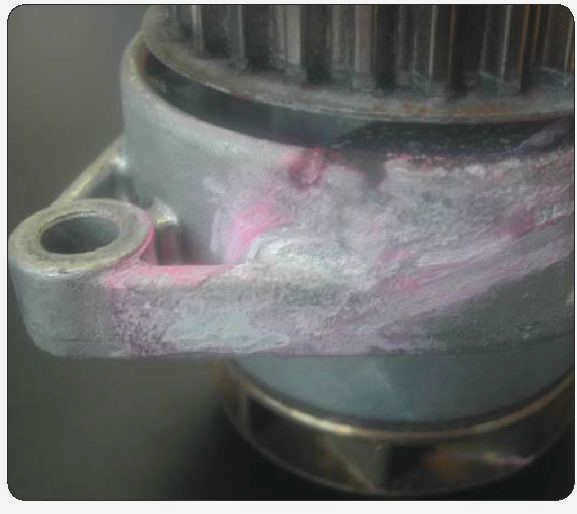

Протечки в корпусе, как показано на этом фото, свидетельствуют об износе уплотнений

В трубу попал воздух

Это случается с поверхностными насосами.

Воздух может попасть во всасывающую трубу:

Если соединение между трубой и насосом негерметично;
если сама труба негерметична (трещины и зазоры);

Что такое

Как устроена канализационная насосная станция?

Это комплекс оборудования, установленный в общем подвале, который включает в себя:

Центробежный поверхностный насос;
Мембранный аккумулятор давления;
Автоматический выключатель для включения насоса с датчиком давления.

Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и составляет от 5 до 15 тысяч рублей и выше.

Устройство работает следующим образом:

При подключении питания насос нагнетает воду в мембранный бак. Давление в нем поднимается до верхнего предела настройки автоматического реле и поддерживается за счет сжатия воздуха в воздушной камере гидроаккумулятора;
Как только давление в баке насосной станции достигает верхнего предела настройки реле, насос отключается;
Когда вода проходит через санитарные узлы, давление обеспечивается воздухом, сжатым в аккумуляторе давления. Когда давление падает до нижнего предела настройки реле, оно включает насос, и цикл повторяется.

Примечание: насос не может работать непрерывно или должен включаться только через короткие промежутки времени. Например, для авторской насосной станции Neoclima GP 600/20n производитель рекомендует включать насос двадцать раз в час или реже.

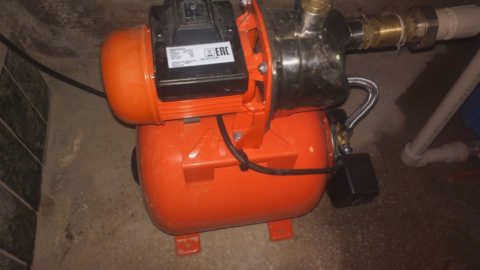

Насосная станция Neoclima: оптимальный режим работы – не более 20 запусков в час.

Особый случай

В подавляющем большинстве подающих агрегатов вода всасывается только за счет вакуума, создаваемого во всасывающей трубе. Следовательно, теоретическая максимальная глубина всасывания ограничена 10 метрами высоты водяного столба в атмосфере. На практике для серийно выпускаемых установок глубина всасывания не превышает 8 метров.

Функции

Для чего используются насосные станции?

Ниже приведен список наиболее распространенных сценариев применения:

Автономная подача воды в дом из открытого резервуара, колодца или скважины;

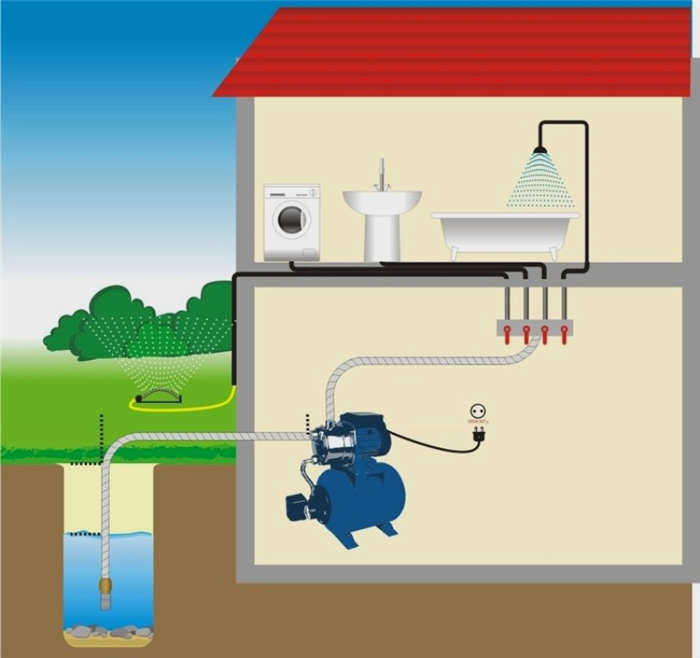

Схема снабжения дома водой из скважины

Резервное снабжение из накопительного резервуара. В случае отключения централизованной системы водоснабжения и падения давления в местной системе водоснабжения станция включается автоматически. При возобновлении подачи воды резервуар наполняется без участия владельца. Такая схема была реализована в доме автора статьи;

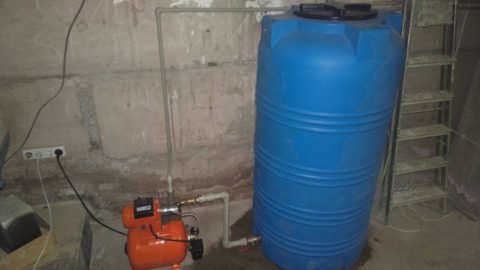

Резервное водоснабжение из резервуара в доме автора статьи

Повышение давления воды в системе водоснабжения. Насосные станции для повышения давления воды пользуются популярностью у владельцев сельских домов и дач: состояние их водопроводных труб зачастую оставляет желать лучшего.

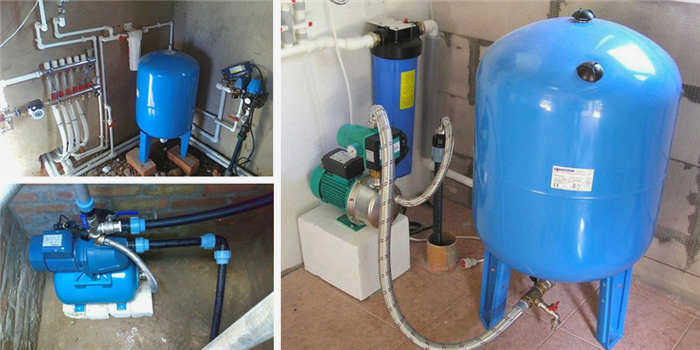

Насосные станции повышают давление воды на входе в дом.

Что такое насосная станция и как она работает

Это устройство, используемое владельцами частных и дачных домов для подачи воды. Насосная станция устанавливается рядом с водозабором (как вариант – непосредственно у дома). Она должна подавать воду из колодца, скважины или открытого крана к водопроводному крану.

Основные элементы конструкции

Каждая насосная станция, независимо от марки и типа модели, содержит следующие основные компоненты:

Насос – в зависимости от типа источника водоснабжения (колодец, скважина) модели бывают поверхностные, погружные. Он решает задачу подъема воды и подачи ее в систему водоснабжения дома. Он оснащен электродвигателем.
Аккумулятор давления – это специальный бак, используемый для хранения определенного количества воды. Когда насос выключен, вода забирается из этого резервуара и поддерживается необходимое давление в сети.
Третьим основным элементом является блок управления, который отвечает за автоматическое включение и выключение насоса.

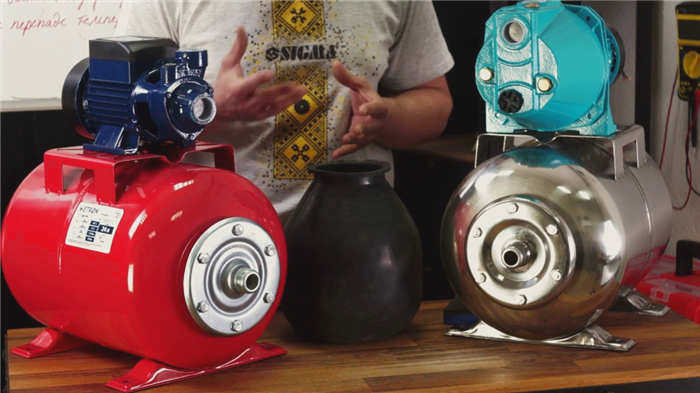

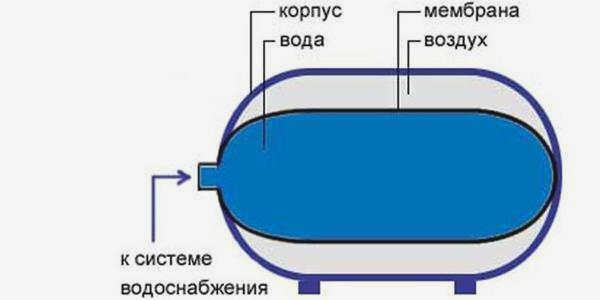

Разновидности гидроаккумуляторов

Станция работает в бинарном режиме. При включении насоса он закачивает воду в гидроаккумулятор. При достижении давления в гидроаккумуляторе реле подает сигнал на остановку насоса. Вода сливается из гидроаккумулятора.

Сигнал на запуск насоса подается автоматически, когда давление воздуха в гидроаккумуляторе падает до начального значения. Если происходит забор воды, она подается непосредственно к точкам водоразбора, минуя аккумулятор давления.

Когда забор прекращается, насос подает воду в резервуар до достижения давления, при котором генерируется сигнал на его отключение.

Циклы включения/выключения повторяются через регулярные промежутки времени в течение всего срока службы насоса.

Возможные причины неисправности

Независимо от модели генераторной установки и марки производителя, причины, по которым генераторная установка работает, но не создает давление (давление включения), одинаковы. Давайте проанализируем их более подробно.

Самый распространенный ответ на вопрос, почему насосная станция не создает давление (особенно в даче), прост -. Низкое напряжение в питающей сети.

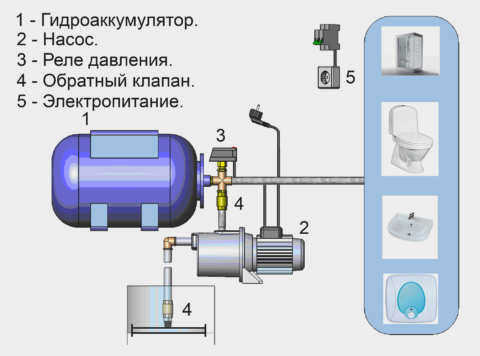

Основные компоненты насосной станции

Чтобы подтвердить или исключить этот факт, измерьте фактическое напряжение В в электросети. Если измеренное значение ниже 220 В, отключите блок питания. Затем примите меры для поиска причины падения напряжения, которую необходимо устранить как можно скорее.

Многие владельцы применяют более радикальный подход к решению проблемы, приобретая и устанавливая регулятор напряжения с нужными параметрами.

Если напряжение есть и находится в пределах нормы, проверьте расположение блока предохранителей и целостность питающего кабеля реле давления в распределительном щитке. Для этого снимите крышку с последнего и с помощью тестера проверьте напряжение. Обратите внимание на состояние контактов. Они могут быть подгоревшими или загрязненными.

Если все в порядке (реле срабатывает), насос не будет создавать давление из-за неисправности электродвигателя, вращающего насос:

нарушена целостность существующей обмотки;
перегорели клеммы.

В этом случае можно обнаружить характерный запах горелой изоляции.

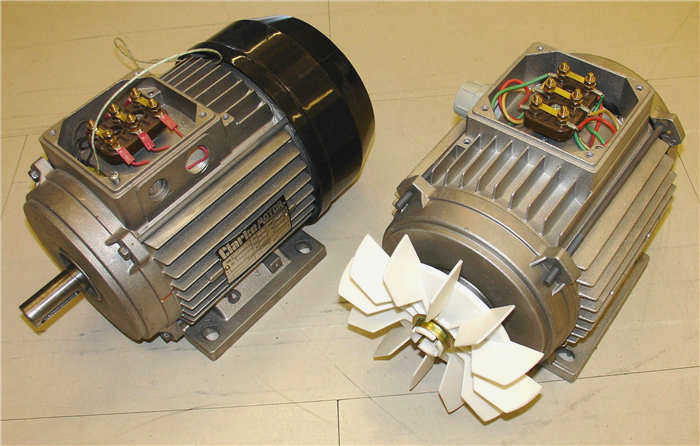

Электродвигатели насоса

Ремонт насосного агрегата в данной ситуации заключается в замене электродвигателя на новый (или сдаче его в ремонтную компанию).

Сгоревший конденсатор – еще одна распространенная причина того, что генераторная установка не создает давление. Когда двигатель находится под напряжением, он издает звук, отличный от звука при нормальной работе. Ротор и ротор не вращаются. Если ручное вращение не начинается, замените конденсатор.

Способы улучшения работы насоса и повышения давления

Подача воды через центральную систему водоснабжения регулируется инженерными коммуникациями и оборудованием. Установленная автоматика обеспечивает полный контроль над давлением транспортируемой жидкости. Исключение составляют лишь периодически возникающие аварийные ситуации.

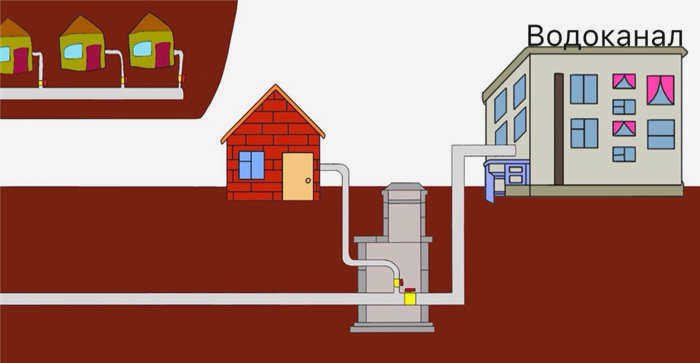

Схема центральной системы водоснабжения

Автономная система водоснабжения отличается тем, что владелец дома несет полную ответственность за контроль и регулирование подачи воды. При обнаружении неисправности необходимо самостоятельно найти причину и принять меры по ее устранению.

Неисправность насоса

Для подъема воды из колодца или скважины домовладельцы используют электрические насосы погружные или поверхностные типы. Чтобы повысить эффективность и создать основу для безопасности, насосы работают вместе с дополнительным оборудованием. Если установка поверхностного типа уже укомплектована, она называется насосной станцией.

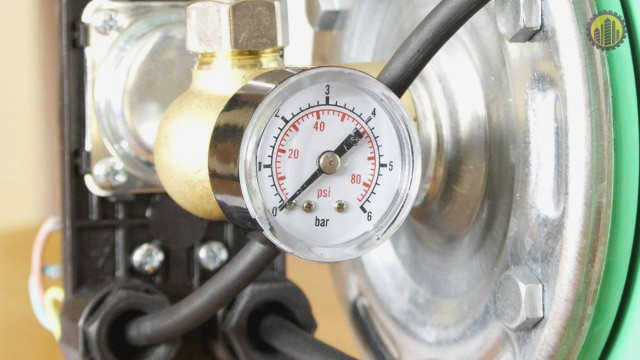

Определить, находится ли водоснабжение из скважины под давлением или нет, можно с помощью манометра. Он расположен на обсадной трубе насосная станция Манометр находится на корпусе насосной станции или на главной трубе.

Если электронасос был приобретен недавно и источник воды соответствует всем требованиям, низкое давление может свидетельствовать о заводском браке.

На видео перечислены восемь основных неисправностей бурового насоса

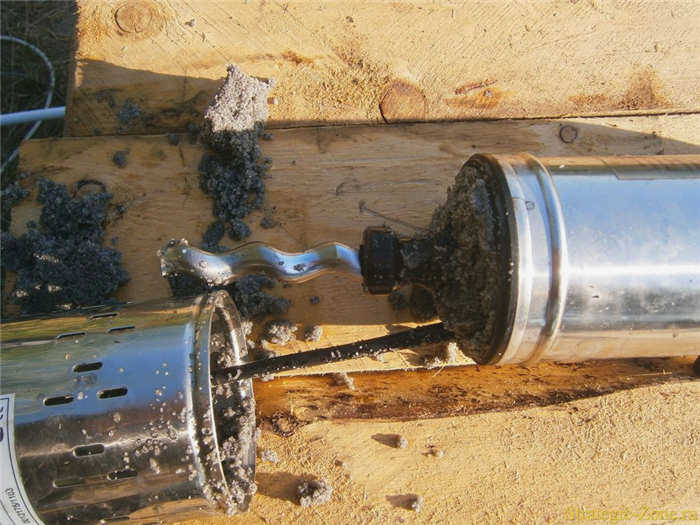

Предупреждение. Длительное использование агрегата приводит к повреждению рабочего механизма абразивом промытого песка. Увеличиваются зазоры между движущимися деталями, что повышает гидравлическое сопротивление и снижает производительность оборудования. При обнаружении такой неисправности замените изношенную деталь на новую.

Регулирование давления в баке

Давление в баке регулируется путем нагнетания воздуха в сухую камеру. Перед заполнением устройства необходимо рассчитать требуемое натяжение внутри мембраны. Это значение зависит от количества этажей в доме и, соответственно, от общей высоты водяного столба.

Как правило, для двухэтажного здания это значение составляет 1,5 атм, а для трехэтажного дома – не более 1,8 атм. При превышении этого значения спокойное ламинарное движение жидкости в трубах сменяется турбулентным потоком с вихрями, что способствует скачкам давления и образованию воздушных карманов в трубах. Любой домовладелец может отрегулировать давление воздуха в аккумуляторе давления, следуя инструкции:

Независимо от конструкции резервуара, агрегаты емкостью более 50 литров оснащены ниппелем клапана, который соединен с воздушной камерой.
Перед началом работы необходимо снять гайку с фитинга и нажать на шток клапана, чтобы убедиться в наличии воздуха в резервуаре.
Затем к фитингу подключается механический или электрический автомобильный компрессор с гибким шлангом и манометром.

Повышение давления в резервуаре

Давление в баллон нагнетается до тех пор, пока стрелка манометра не покажет требуемое значение – обычно в диапазоне от 1,5 до 1,8 атм.
После того как резервуар накачан, проверьте герметичность клапана на штуцере и повторно проверьте натяжение через 24 часа после накачивания воздуха в устройство.

Работы по закачке воздуха в сухую часть резервуара должны проводиться без воды в мокрой части резервуара – ее следует полностью слить перед началом процедуры.

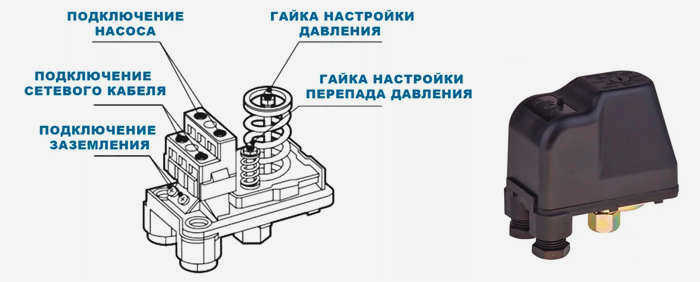

Релейное управление на баке гидроаккумулятора

Реле устанавливается в системе для автоматического контроля давления в баке-аккумуляторе и регулирования работы насосного оборудования. В зависимости от настройки, это устройство автоматически подает сигнал на включение или выключение насоса. Для того чтобы система работала бесперебойно и давление не падало ниже комфортного для пользователя уровня, устройство должно быть настроено в соответствии со следующим алгоритмом:

Оно подключается в соответствии со схемой монтажа на выходной патрубок аккумулятора давления. В комплект системы также входит манометр для снятия показаний.
Перед регулировкой убедитесь, что в воздушной камере устройства достигнуто необходимое давление.

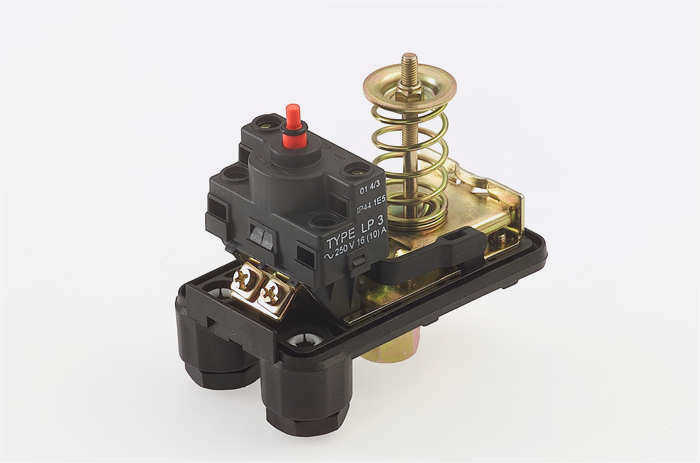

Автоматика гидравлического резервуара со снятой крышкой

Учитывая, что новое устройство имеет некоторые заводские настройки, их следует проверить и при необходимости отрегулировать.

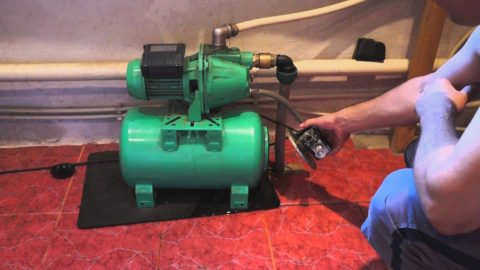

Реле срабатывает при двух условиях – когда напор падает до Pmin и дает сигнал на включение насоса, и когда достигается предел напряжения Pmax и устройство выключается.
Вода из скважины закачивается в резервуар до тех пор, пока реле не отключит насос. В это время на манометре считывается значение Pmax.
Затем открывается ближайший кран и вода начинает вытекать – напряжение в резервуаре постепенно снижается, а стрелка индикатора начинает падать. Когда насос автоматически включится, манометр покажет значение Pmin.
Если заводская настройка по умолчанию не устраивает, ее можно отрегулировать. Устройство имеет крышку, под которой можно снять две пружины с винтами, одну большую и одну маленькую.
