Конструкция и возможные неисправности автоматического выключателя остаточного тока
Неисправности (GFCI, RCD): При включении электроприборов и по другим причинам – Устранение неисправностей
Летом в электроустановках домов/квартир обычно выходят из строя предохранители всех типов (см. ниже). Причинами этого являются повышенное энергопотребление бытовых приборов, повышенная температура и влажность в сочетании с колебаниями напряжения в сети, характерными для летнего периода. Зимой автоматические выключатели утечки на землю часто срабатывают при включении слишком мощных электрообогревателей, а межсезонье, как правило, является спокойным временем.
Данная публикация предназначена в первую очередь для обычных жителей, а не для электриков и электромонтеров. Мы постараемся объяснить, что делать в случае перегоревшего предохранителя в квартире/частном доме (перегоревшие предохранители), автоматического выключателя остаточного тока (автоматического выключателя или простого автоматического выключателя) и автоматического выключателя утечки на землю (автоматического выключателя или простого автоматического выключателя или автоматического выключателя утечки на землю) или сетевого фильтра (реле сверхтока).
В следующем разделе также описано, как самостоятельно определить источник неисправности вплоть до розетки или электроприбора. Ремонт "виновников" – холодильников, стиральных машин, электрических водонагревателей (бойлеров) и других потенциально опасных приборов – является отдельной темой, как и их защитное заземление. Особое внимание уделено тому, что делать, если перегорел автоматический выключатель утечки на землю, поскольку эти приборы не дублируются Они не дублируют защиту от сверхтока и только недавно появились в домашних хозяйствах.
Предупреждение: Защитное заземление – единственный способ обеспечить 100% электробезопасность. Самая современная защитная автоматика лишь снижает вероятность поражения электрическим током в аварийных и предаварийных ситуациях до очень малого значения, но не до нуля.
Что нужно знать заранее

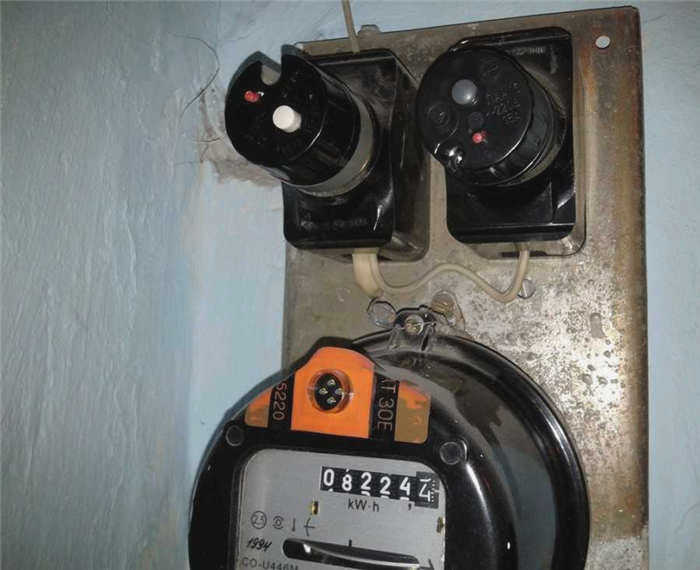

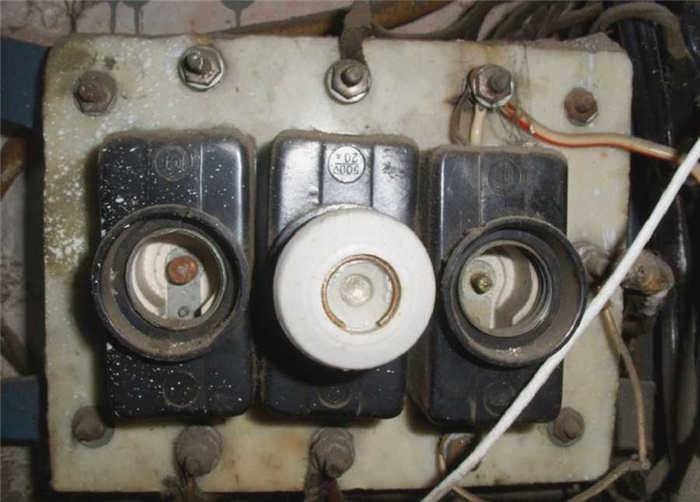

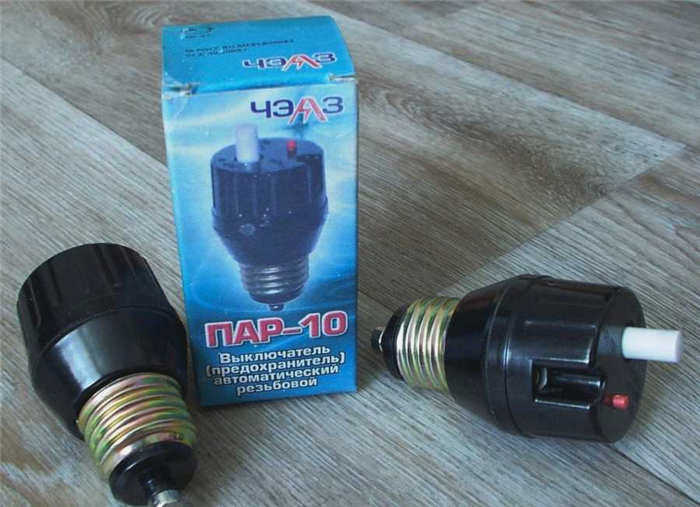

Во-первых, если у вас перегорели старые плавкие вставки, никогда не ставьте "неисправности", но теперь не только из соображений безопасности. Современные бытовые приборы насыщены электроникой. Перегоревший предохранитель не исправит и не устранит источник проблемы. Подключение к неисправной электросети чего угодно – от планшета до утюга и стиральной машины – может обойтись во много раз дороже, чем покупка пары предохранителей для замены автоматического выключателя.
Во-вторых, пока не будет установлена причина отключения цепи, все, что подключено к розеткам или через обычные автоматические выключатели, должно быть отключено. Операции по отключению и проверке могут проводиться только только на линиях, находящихся под напряжением Выключите блоки предохранителей (см. ниже) или автоматические выключатели, выньте все вилки из розеток, выключите автоматические выключатели. Для проверки прибора или светильника – включите розетку или автоматический выключатель и выключите автоматический выключатель или выключатель. Если нужно проверить другой прибор или светильник, снова выключите общий автоматический выключатель, включите его в розетку и т.д.
Полезные инструменты для проверки наличия напряжения в розетках
В-третьих, предположим, что у вас нет тестера, индикатора фазы и вы понятия не имеете, что это вообще такое. В этом случае можно использовать зарядное устройство для телефона со световым индикатором (слева на рисунке) или светодиодный фонарик с аккумуляторной батареей (справа), чтобы проверить напряжение в квартире во время проверки, не подвергая опасности себя и дорогостоящее оборудование. Зарядное устройство включается в розетку без телефона, а фонарик – без включенного индикатора. Никакие нормативные документы не разрешают использовать эти устройства в таком качестве, но для неспециалиста они даже безопаснее, чем индикатор фазы и тестер: нельзя хвататься за оголенную часть щупа или пытаться измерить напряжение тестером, включенным на измерение тока по неопытности. Сами "квазииндикаторы" на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недорогие и их можно отремонтировать. Однако мы забегаем вперед; сначала нужно добраться до точки, где она выбита.

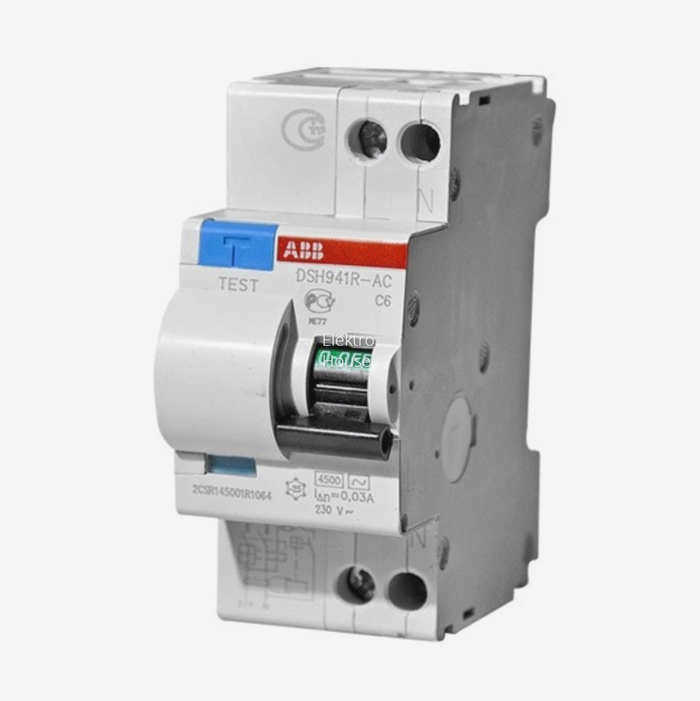

Бытовые автоматические выключатели – конструкция, работа, принцип действия

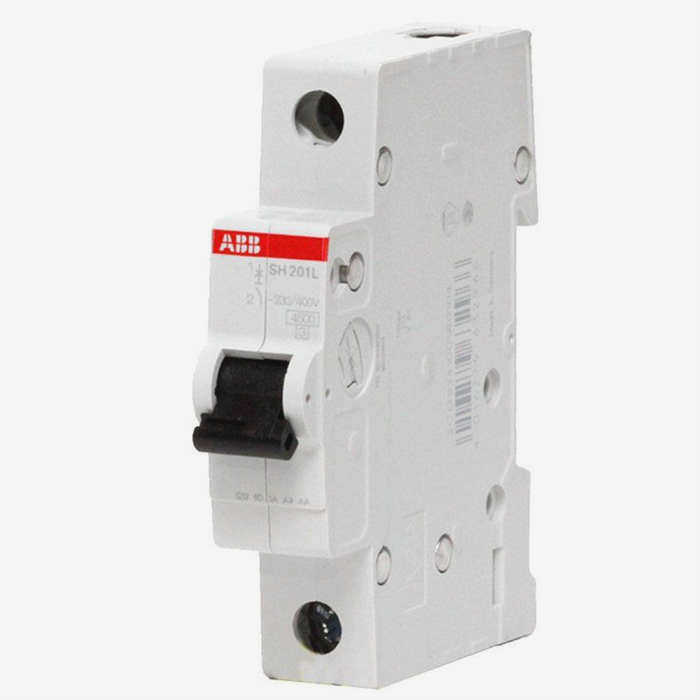

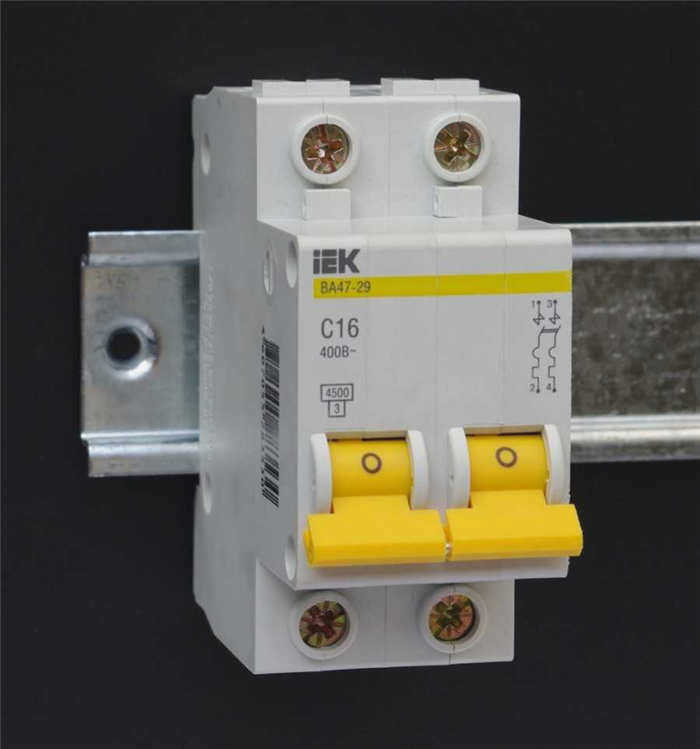

Стандартный домовой выключатель представляет собой компактный модуль прямоугольной формы. На задней стороне имеется специальный паз с механизмом фиксации – для монтажа на DIN-рейку. На лицевой стороне находится выключатель и информация о рабочих параметрах устройства. Сверху и снизу имеются клеммы, оснащенные винтовыми зажимами для присоединения проводов бытовой электропроводки.
Бытовые модели имеют от 1 до 4 пар контактов и соответствующее количество полюсов. Сфера применения напрямую определяется этими параметрами. Так, 2-полюсные экземпляры устанавливаются в однофазной бытовой сети на вводе 220 В, 1-полюсные – на отдельной линии, а 3-4-полюсные – в двухфазных цепях, рассчитанных на работу от 380 В.
Существует три основных назначения данного устройства:
- Преднамеренное отключение питания..
Ручное управление с помощью выключателя на корпусе устройства. Эта функция используется, когда необходимо обесточить отдельную ветку или всю домашнюю сеть для проведения ремонтных работ, монтажа проводки и других работ, так или иначе влияющих на электрическую цепь.
По окончании всех работ рычаг устройства просто переводится в рабочее состояние. После этого сетевое питание восстанавливается.
- Автоматическое отключение в случае короткого замыкания.
В этом случае причиной срабатывания автоматического выключателя в распределительном устройстве является превышение предельного тока в цепи. Это происходит, когда фазный и нулевой проводники подключены без нагрузки.
Это приводит к немедленному срабатыванию автоматического выключателя. Без такого автоматического выключателя проводка и связанная с ней изоляция, а также все окружающие легковоспламеняющиеся материалы немедленно загорелись бы, что, однако, может произойти.
Основные причины срабатывания автоматического выключателя
Существует несколько основных причин срабатывания автоматических выключателей горелки:
- Перегрузка.
- Неисправность самого выключателя.
- Короткое замыкание.
- Неисправность устройства, подключенного к цепи.
- Выход из строя светильника.
Давайте подробнее рассмотрим детали каждого случая и способы решения возникающих проблем.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Перегрузка
Каждый автоматический выключатель имеет определенный номинальный ток, например, 6, 10, 16 ампер и т.д., при превышении которого он отключается. Поэтому, если к сети одновременно подключено несколько устройств, суммарная мощность потребителей которых превышает это значение, сеть перегружается, и срабатывает защитное устройство.
Это происходит, например, если автоматический выключатель рассчитан на 16 ампер, а одновременно включается нагрузка 18-20 ампер. В результате проводка перегружается – металлические провода нагреваются. Если автоматический выключатель не сработает, проводка и само оборудование могут перегреться, что часто приводит к возгоранию и пожару.
Проблему можно решить несколькими способами:

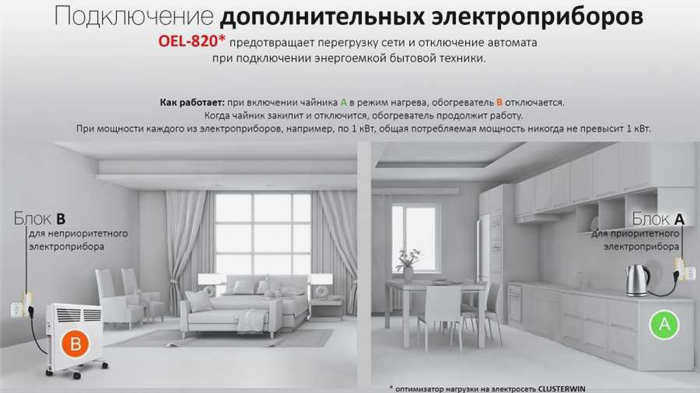

- Подключая электроприборы в порядке возрастания максимально допустимого тока.
- Установкой более мощного автоматического выключателя. Например, установить предохранитель на 25 А вместо предохранителя на 16 А. Однако важно, чтобы система электропроводки была способна выдержать суммарную мощность всех электроприборов. В приведенном примере оптимальным является медный провод сечением 2,5 мм2 или больше.
- Замените всю электропроводку на более современную и качественную. Часто алюминиевые провода, в отличие от медных, быстрее нагреваются, даже если нагрузка не достигает пиковой мощности – что, конечно, всегда приводит к срабатыванию автоматического выключателя.

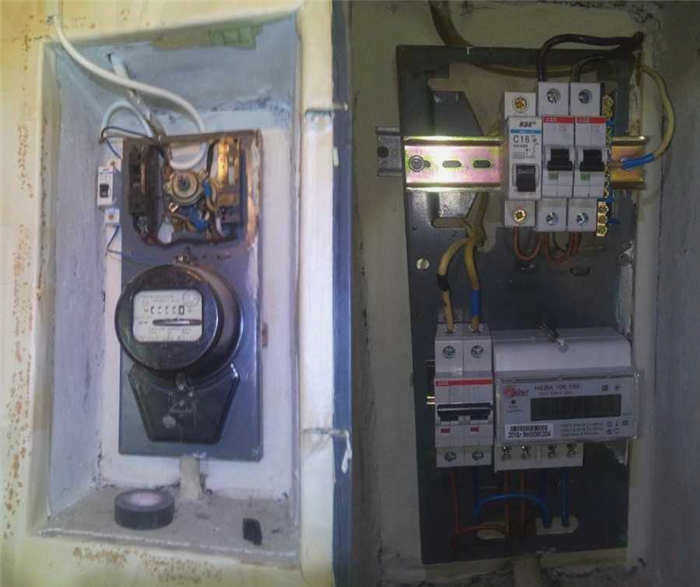

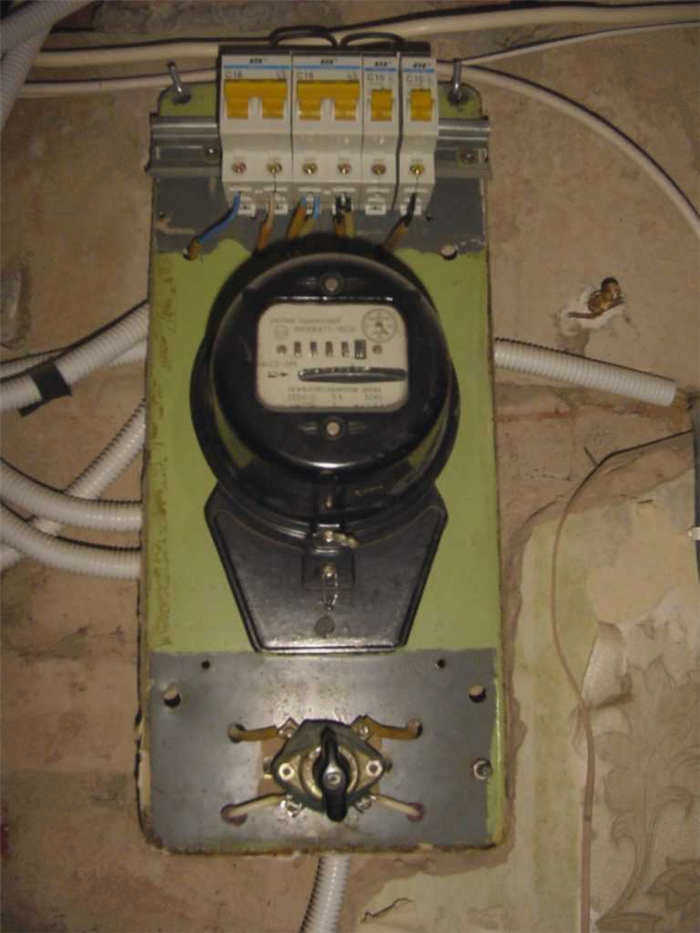

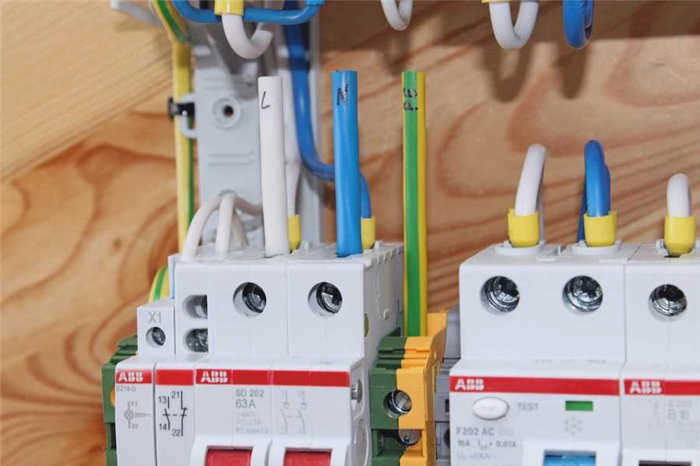

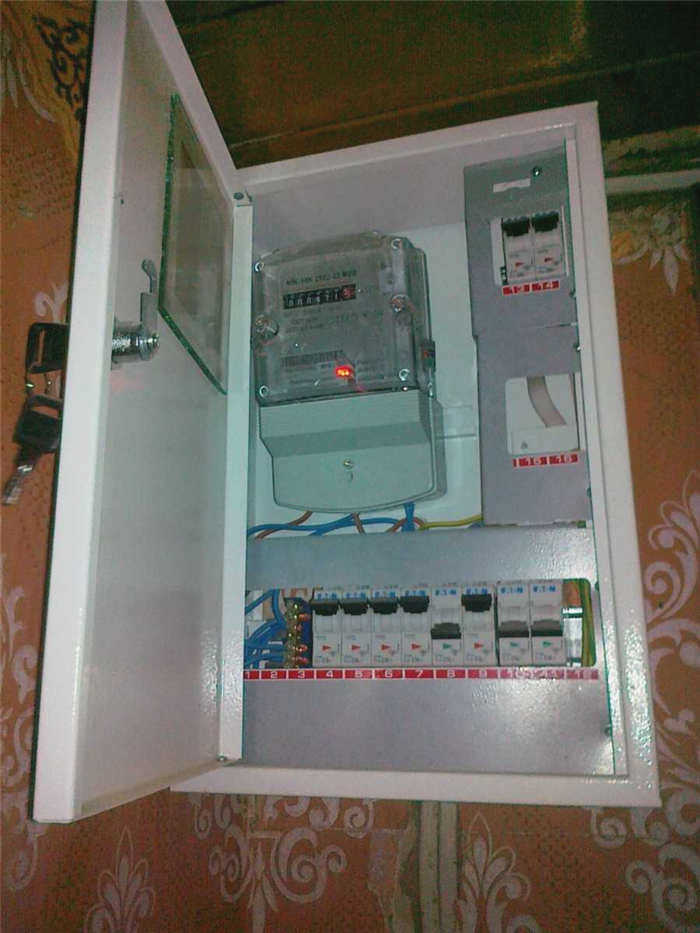

Главный распределительный щит и щит автоматического управления (ЩАУ) в квартире

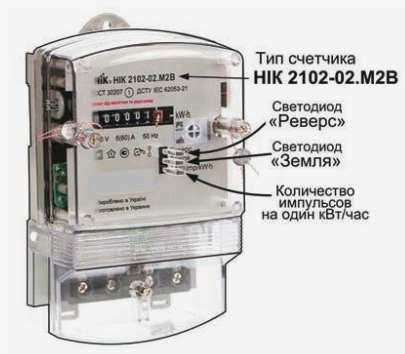

Чаще всего автомат устанавливается рядом с электросчетчиком в распределительном щитке. Если у вас очень старая защита розеток, то распределительная коробка может быть плохо установлена, но рядом с ней вы всегда найдете распределительную коробку, от которой проводка разветвляется по комнатам. Внимание: Никогда не открывайте коробку, если вы не электрик! Вам придется найти источник неисправности с помощью теста.

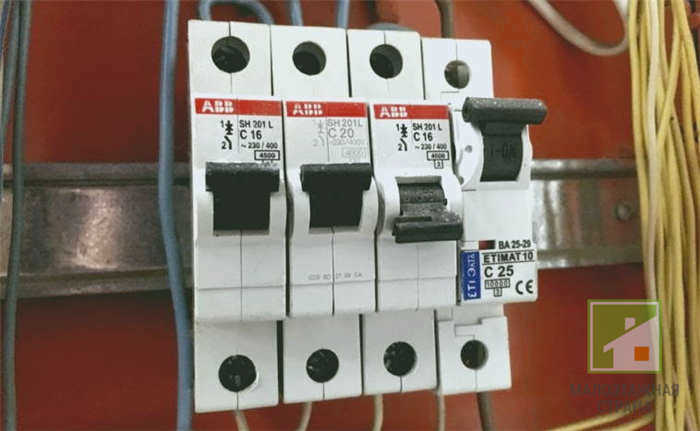

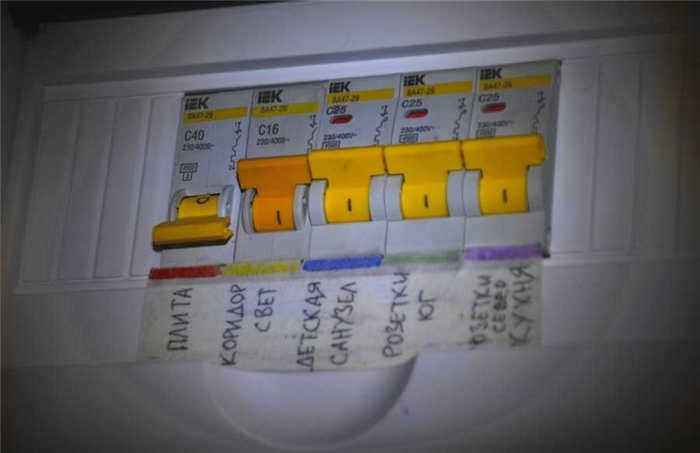

Однако, если у вас современная система, начните поиск с разветвлений проводки. Они обычно коммутируются с помощью отдельных автоматических выключателей с меньшим током, чем основной. В этом случае поиск начинается с отключения автоматических выключателей ответвлений, а когда неисправное ответвление найдено, используется метод тестовой коммутации.
Если квартирные счетчики расположены на лестничной клетке, причину срабатывания защиты будет найти сложнее, так как в коридоре будет находиться главный автоматический выключатель.

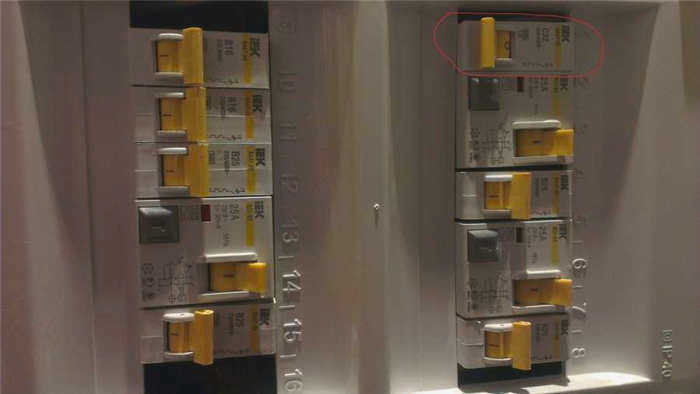

Почему происходит срабатывание автоматического выключателя?
В большинстве случаев это происходит по следующим причинам:
- Перегруженная проводка – в этом случае постоянно срабатывают предохранители или автоматические выключатели. Убедитесь, что номинальный ток этих устройств соответствует фактическому, а фактическое потребление тока соответствует номинальной потребляемой мощности;

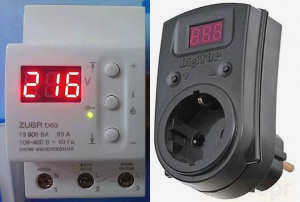

- Перегрузки, вызванные колебаниями напряжения в сети или включением приборов с высоким энергопотреблением;
- Временные перегрузки, вызванные работой мощных приборов с двигателями, например, холодильника;

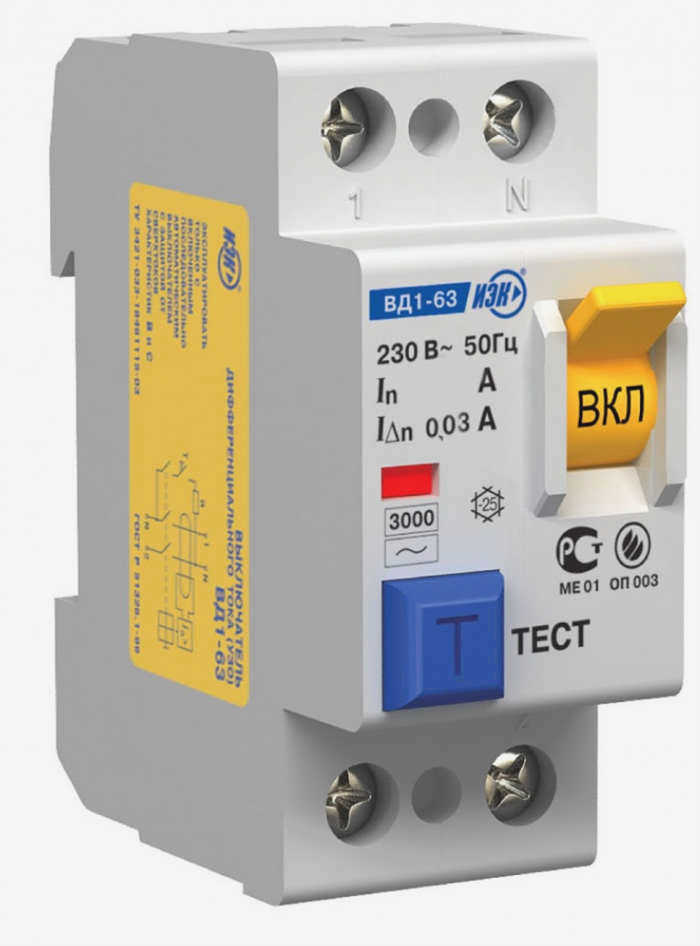

- Утечка тока через фазный провод – перегорание автоматического выключателя УЗО. Например, при включении бойлера, стиральной машины и других приборов во влажных помещениях;
- Если УЗО или автоматический выключатель сработал и не включается, вероятно, имеет место короткое замыкание. Обычно это связано, например, с неисправным устройством или проводкой. В очень редких случаях неисправен сам автоматический выключатель;

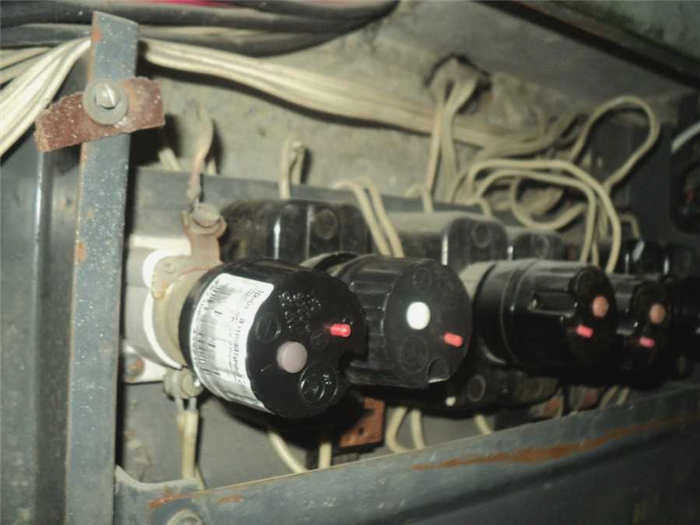

Почему перегорает предохранитель в квартире?
Это может произойти при следующих условиях:
- 1. короткое замыкание.
- 2. перегрузка проводки
Короткое замыкание . Наиболее распространенное и опасное электрическое явление. Возникает при нарушении изоляции между проводами или при неправильном подключении оборудования.
Возникает при технической неисправности оборудования или при неисправности электропроводки. Физически происходит замыкание фазы на ноль или на землю. В этом случае ток быстро увеличивается, и может даже произойти возгорание. Будьте осторожны при использовании старых приборов и избегайте наличия скрученных соединений в проводке.
Чем быстрее сработает предохранитель или автоматический выключатель, тем менее серьезным будет короткое замыкание.

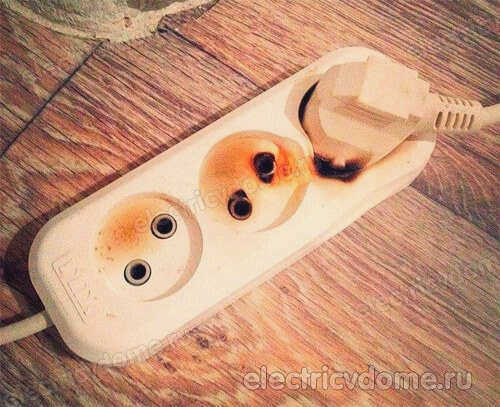

Перегрузка проводки . Перегруженный счетчик или автоматический выключатель также может вызвать эту проблему. Эта проблема встречается чаще, чем короткое замыкание в доме. Если привести аналогию, то перегрузка выглядит следующим образом. Предположим, у вас есть веревка, рассчитанная на 100 килограммов. Вы вешаете на нее 300-500 килограммов. Веревка не выдерживает и рвется. То же самое происходит, если электрическая система перегружена.
Физически это происходит, когда все электроприборы подключены к сети одновременно и общая нагрузка на приборы превышает допустимую нагрузку на проводку, пробки или блоки предохранителей.
Типичная ситуация перегрузки возникает при включении стиральной машины или другого мощного электроприбора. Такие устройства часто являются причиной перегорания предохранителя или автоматического выключателя.
Фото советы о том, что делать, если перегорел предохранитель

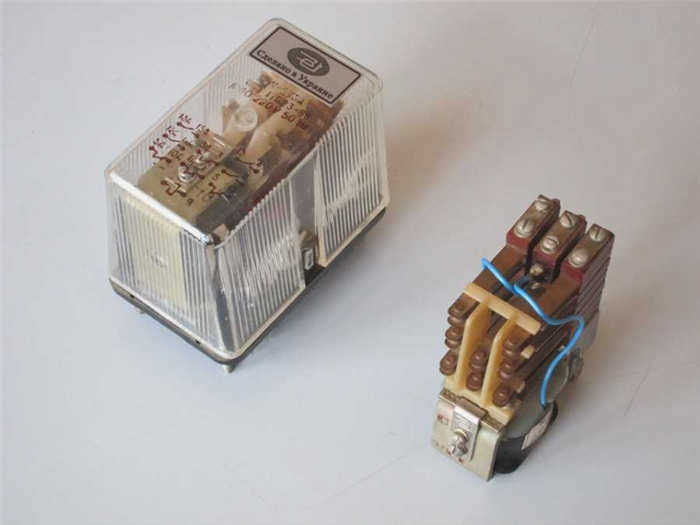

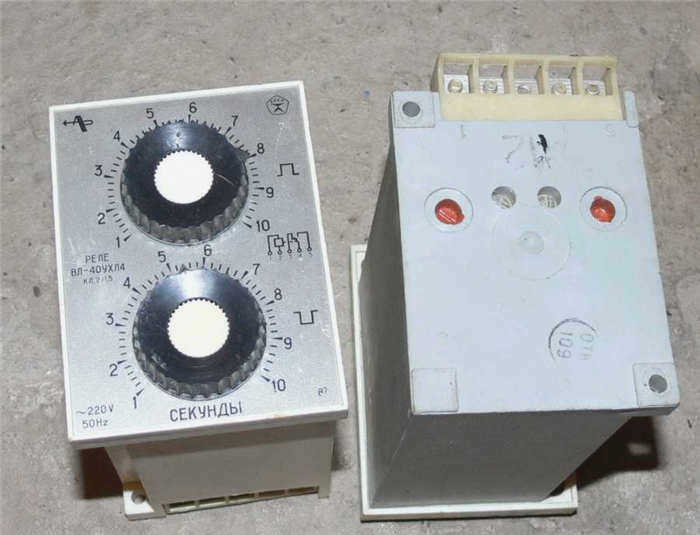

Реле косвенного действия – классификация, назначение, подключение и функции отключения (инструкция)
