- Подключение приборов в порядке возрастания максимально допустимого тока.
- Установка более мощного автоматического выключателя. Например, установка предохранителя на 25 А вместо предохранителя на 16 А. Однако важно, чтобы система электропроводки была способна выдержать суммарную мощность всех электроприборов. В приведенном примере оптимальным является медный провод сечением 2,5 мм2 или больше.
- Замените всю электропроводку на более современную и качественную. Часто алюминиевые провода, в отличие от медных, быстрее нагреваются, даже когда нагрузка не достигает максимума – что, конечно же, всегда приводит к срабатыванию автоматического выключателя.
Предохранитель в распределительном устройстве – как определить место короткого замыкания?
Если сработал предохранитель, есть только два разумных объяснения: где-то произошло короткое замыкание или перегрузка в домашней сети. Разумеется, такая неисправность не должна откладываться, поскольку жизнь современного homo sapiens неразрывно связана с электричеством на всех уровнях активности (или бездействия). Для того чтобы найти неисправность (причину неисправности), необходимо разобраться в ситуации – иметь четкое представление о том, в каких областях она может возникнуть.
Причины выхода из строя автоматического выключателя
Может быть как минимум четыре основные причины, по которым автоматический выключатель в квартире или доме выходит из строя. Ниже мы обсудим эти ситуации по отдельности и рассмотрим способы решения проблемы.
Причина №1 – перегрузка в домашней сети
В случае перегрузки в электрической цепи чаще всего перегорает автоматический выключатель, хотя это не обязательно так – все зависит от количества ампер на входном (главном) предохранителе и предохранителях других цепей в электрической системе жилища (дома). Например, если на входящем предохранителе перегорает предохранитель на 16 ампер, это означает, что другие электроприборы имеют либо большую, либо такую же силу тока. Когда количество ампер на всех предохранителях одинаково, защита срабатывает непоследовательно, особенно в случае перегрузки, но более вероятно, что сработает более старый предохранитель.
Если при попытке использовать дома электросварочный аппарат срабатывает сетевой выключатель, в этом нет ничего удивительного – он просто выполняет свою работу. Такая же ситуация может возникнуть при одновременном включении нескольких бытовых приборов, таких как бойлер, стиральная машина, духовка и т.д. По сути, АВ защищает проводку от перегрева, но он не знает, действительно ли провода нагрелись настолько, что рискуют расплавить изоляцию. Возможно, проводка в доме способна выдержать гораздо большую нагрузку, но АВ ограничен 16 амперами.

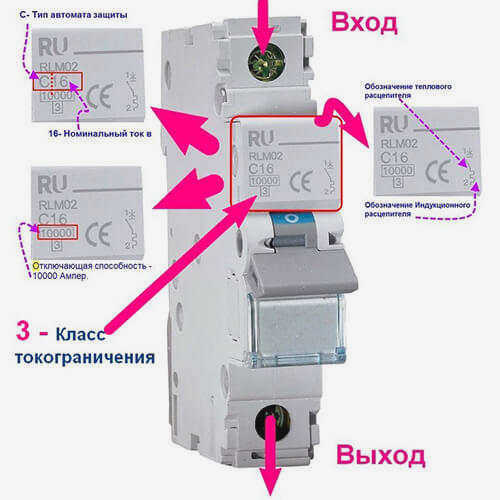

Автоматический выключатель для дома – конструкция, функции, принцип работы

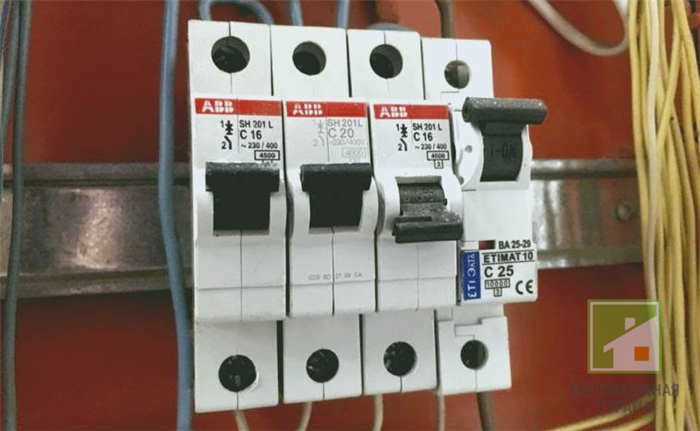

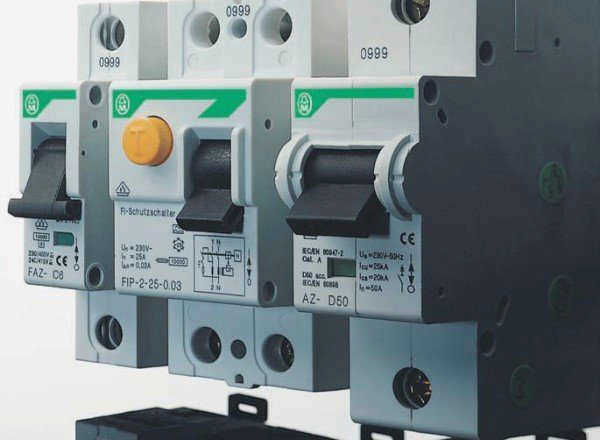

Стандартный домашний автоматический выключатель представляет собой компактный прямоугольный модуль. На задней стороне имеется специальный паз с защелкивающимся механизмом для монтажа на DIN-рейку. На лицевой стороне находится выключатель и информация о рабочих параметрах устройства. Сверху и снизу расположены клеммы, оснащенные винтами для крепления домашней проводки.
Бытовые модели имеют от 1 до 4 пар контактов и соответствующее количество полюсов. Область применения напрямую определяется этими параметрами. Так, 2-полюсные экземпляры устанавливаются в однофазной домашней сети на вводе 220 В, 1-полюсные – на отдельной линии, а 3-4-полюсные – в двухфазных цепях, рассчитанных на работу при напряжении 380 В.
В назначении устройства есть три основные задачи:
- Преднамеренное отключение питания.
Управляется вручную с помощью выключателя на корпусе устройства. Эта функция используется, когда необходимо обесточить ветку или весь дом для проведения ремонтных, электромонтажных и других работ, так или иначе затрагивающих электрическую цепь.
Когда все работы завершены, рычаг устройства просто переводится в рабочее состояние. После этого сетевое питание восстанавливается.
- Автоматическое отключение в случае короткого замыкания.
В этом случае причиной срабатывания автоматического выключателя в распределительном устройстве является превышение предельного тока в цепи. Это происходит, когда фазный и нулевой проводники подключены без нагрузки.
Это немедленно приводит в действие автоматический выключатель. Без такого автоматического выключателя жгут проводов, а вместе с ним изоляция и все окружающие горючие материалы, немедленно воспламенились бы, что, однако, иногда случается.
Основные причины срабатывания автоматического выключателя
Существует несколько основных причин срабатывания автоматических регуляторов горелки:
- Перегрузка.
- Неисправность самого автоматического выключателя.
- Короткое замыкание.
- Неисправность электрического устройства, подключенного к цепи.
- Неисправность осветительного прибора.
В этой главе мы подробно рассказываем о каждом случае и о том, как решить проблему.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Перегрузка
Каждый предохранитель имеет определенный номинальный ток, например, 6, 10, 16 ампер и т.д., при превышении которого он срабатывает. Поэтому, если к сети одновременно подключено несколько электроприборов и их суммарная потребительская мощность превышает это значение, сеть перегружается и срабатывает защитное устройство.
Это происходит, например, если автоматический выключатель рассчитан на 16 А, а в сеть одновременно включено 18-20 А. В результате проводка перегружается – металлические провода нагреваются. Если автоматический выключатель не сработает, проводка и само оборудование могут перегреться, что часто приводит к возгоранию и пожару.
Эту проблему можно решить несколькими способами:
- Подключать электроприборы в порядке возрастания максимально допустимого тока.
- Установкой более мощного автоматического выключателя. Например, установить предохранитель на 25 А вместо предохранителя на 16 А. Однако важно, чтобы проводка была способна выдержать суммарную мощность всех электроприборов. В приведенном примере оптимальным является медный провод сечением 2,5 мм2 или больше.
- Замените всю проводку на более современную и качественную. Часто алюминиевые провода, в отличие от медных, быстрее нагреваются даже при нагрузке, не достигающей пиковой мощности, что, конечно же, приведет к постоянному срабатыванию автоматического выключателя.
Короткое замыкание
Короткое замыкание может быть вызвано неисправностью самой проводки или неисправностью подключенного оборудования. При возникновении короткого замыкания автоматический регулятор газовой горелки выключится и немедленно перезапустится, если вы попытаетесь включить его снова. Если причиной является короткое замыкание в приборе, проблему можно легко найти и устранить, просто отключив прибор от сети. Если подключено несколько приборов, чтобы найти неисправный, отключайте их по очереди, пока не включится автоматический выключатель.

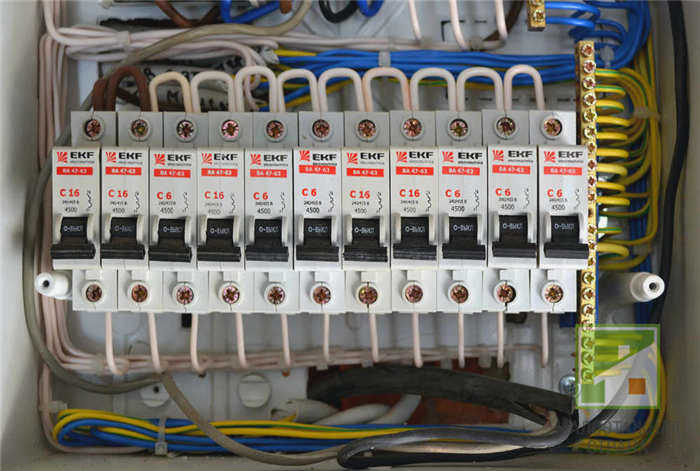

Если автоматический выключатель срабатывает из-за короткого замыкания в проводке, возможно, вам потребуется сделать больше. Если у вас есть автоматический выключатель и несколько отходящих предохранителей, а срабатывает только входящий предохранитель, ищите короткое замыкание в самом предохранителе. Если срабатывает исходящий предохранитель, проверьте, что он питает. Группа розеток или группа освещения?
Сработал предохранитель группы розеток

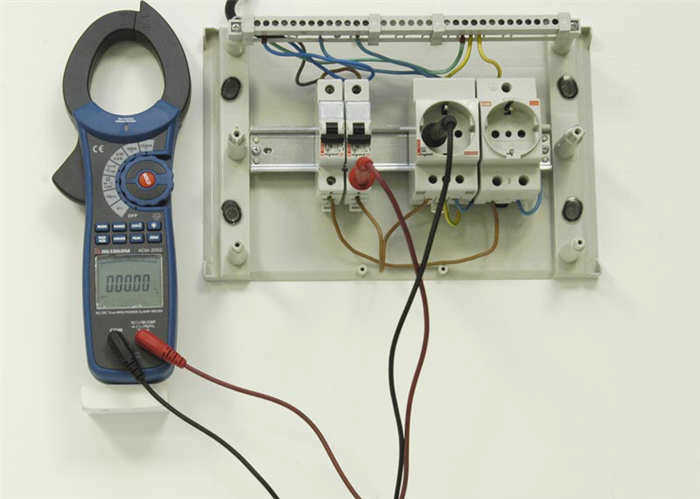

Сначала отключите все электроприборы от розеток. Затем попробуйте снова включить автоматический выключатель. Он снова сработал? Откройте все коробки и розетки. 90% всех неисправностей происходит в месте соединения контактов. Если визуальный осмотр ничего не выявил, необходимо отсоединить провода в коробках. Затем возьмите мультиметр и в режиме диодного теста подсоедините один щуп к фазному проводу, а другой – к нейтральному. При наличии короткого замыкания прибор подаст звуковой сигнал и покажет нулевое сопротивление. Таким образом, можно найти неисправную проводку от одного распределительного щита к другому или к розетке. Чтобы активировать автоматический выключатель, эту секцию необходимо отсоединить, а затем заменить.
Чтобы найти неисправность, сначала выключите все осветительные приборы. Если сработает предохранитель, начните включать их по очереди.
Неисправная лампа снова перегорит. Затем проверьте, где именно находится неисправность. Снимите светильник, его розетку и сам выключатель. Если внутри есть короткое замыкание, причина его возникновения будет хорошо видна. Если ничего не обнаружено, неисправность кроется в проводке от выключателя к светильнику. Это можно проверить с помощью мультиметра, как описано выше.
Неисправное устройство
Еще одна причина частого срабатывания выключателя – короткое замыкание в электрической системе. В какой-то момент фаза касается нуля, и происходит короткое замыкание. В этот момент автоматический выключатель выполняет свою вторую функцию – защиту от короткого замыкания – и отключается. Вы поймете, что причина в этом, если заметите, что выключатель продолжает срабатывать, когда все приборы в доме выключены. В этом случае вам придется проверить весь жгут проводов, что займет много времени. Кроме того, нужно быть очень внимательным и обладать минимальным опытом, чтобы обнаружить неисправность. Лучшее решение в таком случае – воспользоваться услугами профессионального электрика.
КОРОТКОЕ ЗАМЫКАНИЕ – ЭТО НЕ ТАК ИНТЕРЕСНО, КАК КАЖЕТСЯ НА КАРТИНКЕ
Как проверить проводку на короткое замыкание?
Прежде всего, демонтируйте все розетки и выключатели, а затем проверьте подключение проводов к клеммам. Если вы заметили, что провода ослаблены, подтяните винты.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЭЛЕКТРОПРОВОДКИ
После того как вы проверили розетки, настало время распределительных коробок. Распределительные коробки должны иметь надежные соединения и не должны иметь оголенных проводов, так как это может привести к короткому замыканию.
Закончив проверку распределительных коробок, переходите к светильникам. Плохой электрик может забыть проверить люстру во время такого осмотра, что может быть серьезным упущением. Люстры проверяются так же, как и розетки.

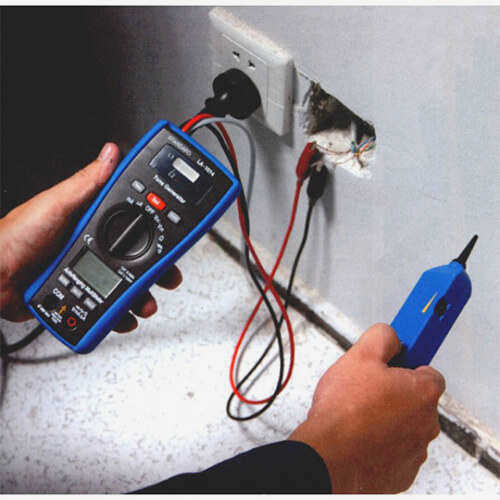

После проверки розеток, выключателей, распределительных коробок и люстр следует проверить электропроводку. В большинстве современных домов проводка является скрытой, то есть спрятанной в стене. Чтобы проверить их, необходимо использовать специальный прибор, который может точно обнаружить короткое замыкание. Однако специальным инструментом обычно оснащены только электрики, а обычный человек может обойтись мультиметром. Определить местонахождение точки "X" с помощью мультиметра может быть невозможно, поэтому необходимо вызвать специалиста с тепловизором и другим оборудованием.
Неисправность самого автоматического выключателя
Неисправный автоматический выключатель – это, пожалуй, самая редкая из всех причин, но ее не следует исключать. Автоматический выключатель может быть неисправным или некачественным. Если вы обнаружили, что ни проводка, ни электроприборы не виноваты в отключении, попробуйте заменить автоматический выключатель на другой.
Выберите автоматический выключатель наилучшего качества – это можно сделать с помощью рейтингов производителей автоматических выключателей, которые находятся в свободном доступе в Интернете.
