Почему вырубает автомат без нагрузки в квартире

Как только в квартире отключается электричество, первое, что нужно сделать, – это подойти к блоку предохранителей. Если виновата проводка или электроприборы в квартире, автоматический выключатель отключится. Вообще говоря, если у вас есть автоматический выключатель, вы должны быть довольны, потому что это означает, что защита работает правильно. Причины отключения могут быть разными. Давайте рассмотрим их в этой статье.

Содержание

Что делать, если автоматический выключатель в распределительном устройстве постоянно срабатывает, как определить причину неисправности?

Срабатывание автоматического выключателя может быть вызвано рядом причин. Это может быть неисправное устройство или короткое замыкание в проводке. Вы можете определить причину отключения самостоятельно.

Автоматический выключатель – это устройство, предназначенное для защиты электрической сети от перегрузок и коротких замыканий.

Бывают случаи, когда необходимо решить проблему срабатывания. Причины отключения могут быть разными, и важно знать о них, чтобы предотвратить выход из строя бытовой техники или возгорание электрических проводов.

Особенности электрических распределительных устройств

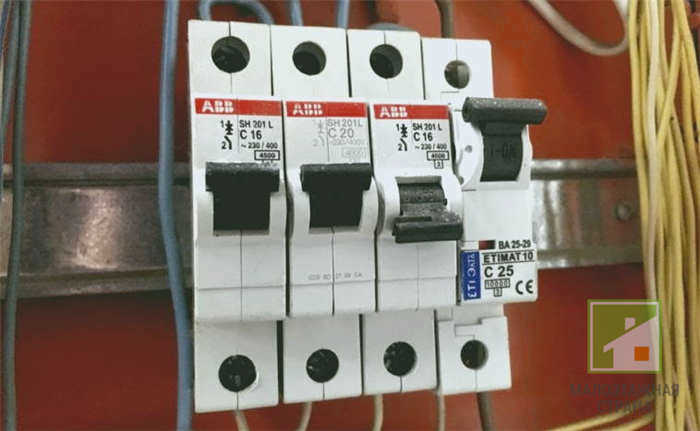

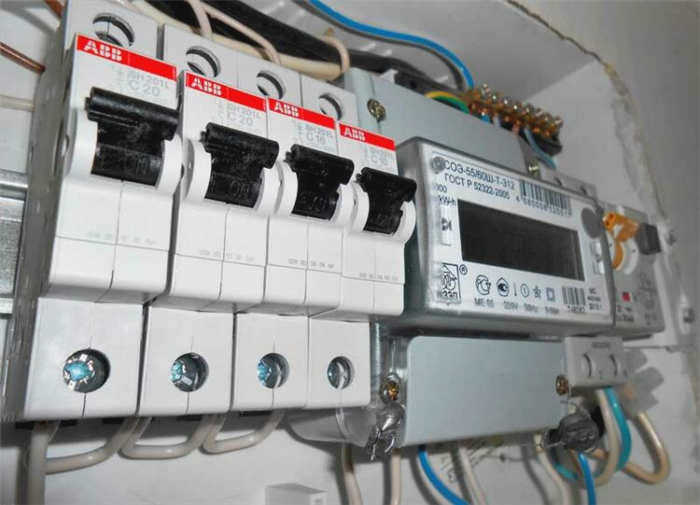

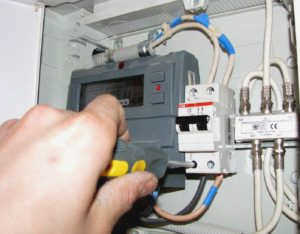

Все защитное и распределительное оборудование размещается в специальных распределительных щитах. Они предназначены для управления потоком энергии и ее равномерного распределения по всем каналам.

Электрический распределительный щит содержит

автоматические выключатели;
контакторы;
СКУД.

В зависимости от функциональности распределительного устройства могут присутствовать и другие компоненты.

Автоматический выключатель помогает защитить электропроводку от негативных последствий. Особенности автоматического выключателя заключаются в следующем:

основная задача – защита электропроводки и подключенных к ней бытовых приборов от чрезмерного тока;
установка должна производиться на фазной цепи, которая отключается при выключении автоматического выключателя;
Автоматический выключатель может отключить питание сети при ручном отключении или в случае аварийной ситуации.

При возникновении аварийной ситуации срабатывает автоматический выключатель в щитке.

Бытовой автоматический выключатель – конструкция, функции, принцип работы

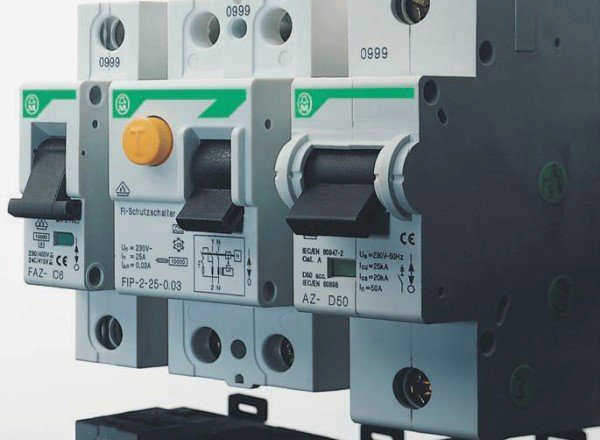

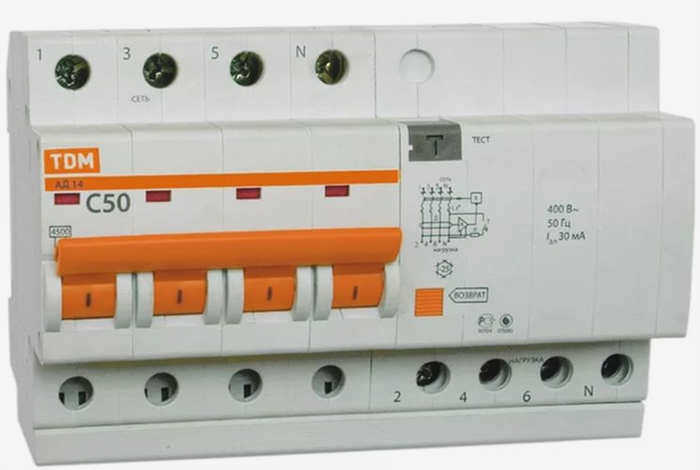

Стандартный автоматический выключатель остаточного тока (АВДТ) представляет собой компактное устройство прямоугольной формы. Сзади находится углубление с защелкивающимся механизмом для монтажа на DIN-рейку. На лицевой стороне находится выключатель и информация о рабочих параметрах устройства. Сверху и снизу расположены клеммы, оснащенные винтами для крепления бытовой проводки.

Отечественные модели имеют от 1 до 4 пар контактов и соответствующее количество полюсов. Эти параметры напрямую определяют диапазон применения. Так, 2-полюсные экземпляры устанавливаются на однофазной бытовой сети 220 В на вводе, 1-полюсные – на отдельной линии, а 3-4-полюсные – на двухфазных цепях, рассчитанных на работу при напряжении 380 В.

Существует три основных назначения устройства:

Преднамеренное отключение электроэнергии..

Управляется вручную с помощью выключателя на корпусе. Данная функция используется при необходимости обесточить отдельную ветку или всю домовую сеть для проведения ремонта, монтажа проводки и других работ, так или иначе затрагивающих электрическую цепь.

По завершении всех работ рычаг устройства просто переводится в рабочее состояние. После этого сетевое питание восстанавливается.

Автоматическое отключение в случае короткого замыкания.

В этом случае причиной срабатывания автоматического выключателя в распределительном устройстве является превышение предельного тока в цепи. Ситуация возникает, когда фазный и нулевой проводники подключены без нагрузки.

В результате происходит немедленное срабатывание электромагнитного выключателя. Без такого предохранителя проводка, а вместе с ней изоляция и все окружающие легковоспламеняющиеся материалы, немедленно воспламенились бы, что, однако, иногда случается.

Основные причины срабатывания автоматического выключателя

Существует несколько основных причин срабатывания автоматических регуляторов горелки:

Перегрузка.
Неисправность самого автоматического выключателя.
Короткое замыкание.
Неисправность электрического устройства, подключенного к цепи.
Неисправность осветительного прибора.

В этой главе мы подробно рассказываем о каждом случае и о том, как решить проблему.

См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности

Перегрузка

Каждый предохранитель имеет номинальный ток, например, 6, 10, 16 ампер и т.д. Потребляемая прибором мощность превышает это значение, что приводит к его отключению. Поэтому, если одновременно включить несколько приборов с суммарной мощностью нагрузки, превышающей это значение, сеть будет перегружена и сработает защитное устройство.

Это происходит, например, когда автоматический выключатель рассчитан на 16 А, а одновременно включается нагрузка 18-20 А. В результате проводка перегружается – металлические провода нагреваются. Если автоматический выключатель не сработает, проводка и само оборудование могут перегреться, что часто приводит к возгоранию и пожару.

Эту проблему можно решить несколькими способами:

Подключать электроприборы в порядке возрастания максимально допустимого тока.

Установкой более мощного автоматического выключателя. Например, установить предохранитель на 25 А вместо предохранителя на 16 А. Однако важно, чтобы кабель был способен выдержать суммарную мощность всех устройств. В приведенном примере оптимальным является медный провод сечением 2,5 мм2 или больше.
Замените все кабели на более современные и качественные. Часто алюминиевая проводка, в отличие от медной, быстрее нагревается даже при нагрузке, не достигающей пиковой мощности, что, конечно же, приведет к постоянному срабатыванию автоматического выключателя.

Короткое замыкание

Короткое замыкание может быть вызвано неисправностью самой проводки или неисправностью подключенного оборудования. При возникновении короткого замыкания автоматический регулятор газовой горелки выключится и немедленно перезапустится, если вы попытаетесь включить его снова. Если причиной является короткое замыкание в приборе, проблему можно легко найти и решить, просто отключив прибор от сети. Если подключено несколько устройств, чтобы найти неисправное, отключайте их по очереди, пока не сработает автоматический выключатель.

Если автоматический выключатель срабатывает из-за короткого замыкания в проводке, вам, возможно, придется предпринять дополнительные меры. Если у вас есть автоматический выключатель и несколько отходящих предохранителей, а срабатывает только входящий предохранитель, ищите короткое замыкание в самом выключателе. Если срабатывает исходящий предохранитель, проверьте, что он питает. Группа розеток или группа освещения?

Сработал предохранитель группы розеток

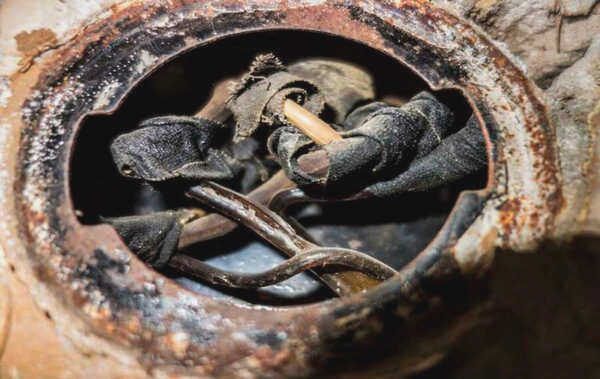

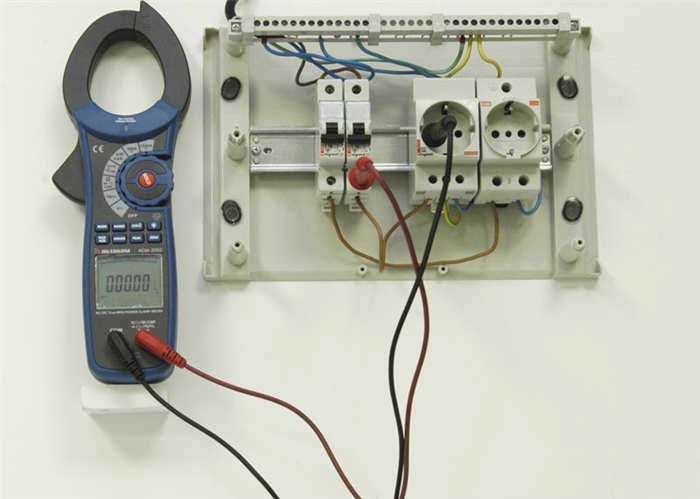

Сначала отключите все электроприборы от розеток. Затем попробуйте снова включить автоматический выключатель. Он снова сработал? Откройте все коробки и розетки. 90% всех неисправностей происходит в месте соединения контактов. Если визуальный осмотр ничего не выявил, необходимо отсоединить провода в коробках. Затем возьмите мультиметр и в режиме проверки диодов подключите один щуп к фазному проводу, а другой – к нейтральному. Если есть короткое замыкание, измерительный прибор подаст звуковой сигнал и покажет нулевое сопротивление. Таким образом можно найти неисправную проводку от одного распределительного щита к другому или к розетке. Чтобы активировать автоматический выключатель, эту секцию необходимо отсоединить, а затем заменить.

Чтобы найти неисправность, сначала выключите все освещение. Если после этого сработает предохранитель, начните включать их по очереди.

Неисправная лампа снова перегорит. Затем проверьте, где именно находится неисправность. Снимите светильник, его розетку и сам выключатель. Если внутри есть короткое замыкание, причина его возникновения будет хорошо видна. Если ничего не обнаружено, неисправность кроется в проводке от выключателя к светильнику. Это можно проверить с помощью мультиметра, как описано выше.

При включении скважинного насоса

При использовании скважинного насоса бывают случаи, когда выключатель в распределительном устройстве срабатывает или отключается с некоторой задержкой при включении. Насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

Перегорание обмотки в двигателе насоса. Не секрет, что качество товара зависит от его цены. Бюджетные модели служат недолго и выходят из строя через 1-2 года эксплуатации (иногда короче). Некоторые агрегаты быстро сгорают из-за повреждения автоматики, например, клина реле контроля давления. Если он неисправен, то не может отключить насос, который работает без остановки и в итоге перегорает.
Поврежден силовой кабель, идущий к скважине. Например, кабель может быть перетертым, что приводит к короткому замыканию. Однако сам насос не поврежден и продолжает выполнять свою работу после замены кабеля. Были случаи, когда кабель был поврежден.
Вода попадала в муфту, где соединяются кабели (расположенную на обсадной трубе скважины). Проблема обычно возникает весной, когда тает снег.

Если при включении скважины срабатывает предохранитель, не спешите заменять устройство. Причина может быть в чем-то другом.

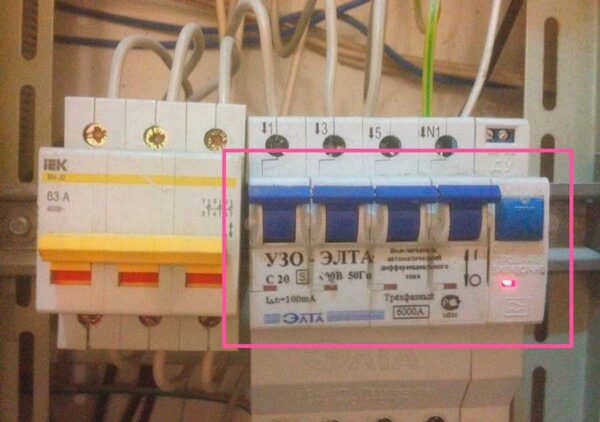

Отключение автоматического выключателя остаточного тока

В сетях 220 и 380 В часто устанавливается автоматический выключатель остаточного тока, чтобы обеспечить отключение цепи при обнаружении утечки.

Его функция заключается в согласовании значений входного и выходного тока. Если данные отличаются, УЗО срабатывает и отключает объект. Причины срабатывания автоматического выключателя УЗО могут быть следующими:

Вышел из строя элемент кнопки тестирования;
Вышел из строя рычаг отключения автоматического выключателя УЗО;
Ток утечки внутри корпуса автоматического выключателя УЗО;
Возникновение тока утечки в нестандартном оборудовании;
неисправности электропроводки.

При нормальных обстоятельствах срабатывание УЗО происходит в результате проникновения напряжения в корпус электроприбора или поражения человека током.
