Подбетонка под фундаментную плиту

Когда фундамент готов, могут потребоваться дополнительные работы – бурение отверстий и выравнивание. Такие работы выполняются с использованием алмазного инструмента.

Монолитная фундаментная плита из железобетона

Неравномерные нагрузки от веса здания всегда выгоднее размещать на плитном фундаменте, так как усиление обычно решается не за счет утолщения монолита, а за счет размещения более жесткой арматуры на несущих участках. Как правило, плитный фундамент предназначен для ровных участков, но при необходимости его можно сделать ступенчатым на сложном рельефе и даже на малопрочных грунтах, опирающихся на сваи. В чем особенности такой конструкции и каковы этапы ее создания, вы узнаете из представленного здесь материала.

Монолитная железобетонная фундаментная плита имеет одно несомненное преимущество перед всеми другими конструкциями – это большая площадь опоры, которая предотвращает опрокидывание здания. Однако при установке на склоне или на подтопленном грунте существует риск сползания. В таких условиях плита проектируется с ребрами жесткости.

Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Внимание: Как для большей устойчивости, так и для лучшего распределения нагрузки следует опираться на бетонное основание, хотя в малоэтажном строительстве применяются и облегченные технологии. Например, фундамент (железобетонную плиту под фундамент) можно заменить профилированной мембраной.

Мембрана вместо фундамента

• Благодаря большой площади опоры давление на фундамент минимально: нагрузки распределяются равномерно, что предотвращает образование карстовых воронок. И все это несмотря на то, что плита имеет самую высокую несущую способность.
• Она обеспечивается бесстыковым монолитом и точно рассчитанным армированием с солидным запасом прочности. Именно эти характеристики, несмотря на высокую стоимость, делают плиту наиболее распространенной конструкцией в малоэтажном строительстве.
• К ней часто применяется термин "плавающая", и вот почему. Она не подвержена местному прогибу. Она движется вместе с грунтом во время естественных сдвигов, поскольку даже в вечномерзлых грунтах она находится практически на поверхности. Конечно, ее можно заглубить, но только в том случае, если вы собираетесь строить подвал или погреб.
• То, что плита не заглублена, не делает ее менее надежной. Чтобы нейтрализовать силу морозного пучения, часть активной почвы под плитой заменяется песчано-гравийной смесью, которая не подвержена морозному пучению.
• Толщина насыпи редко превышает 30 см, поэтому земляные работы для монолитного железобетонного плитного фундамента очень скромные. Соответственно, не требуется и большого количества опалубочного материала, что дает значительную экономию по сравнению с ленточными фундаментами глубокого заложения.
• Большой расход бетонной смеси и арматуры, необходимость непрерывной заливки и использование специальной техники увеличивают стоимость строительства. Однако выбор оправдан хотя бы из-за прочного фундамента. Бетонный пол, который при ленточном строительстве приходится заливать на грунт, также требует определенных затрат, а здесь такая необходимость полностью отпадает.

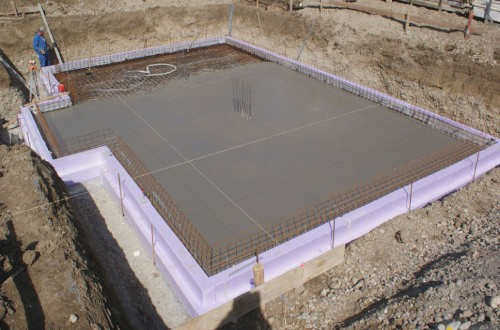

• Плиту можно утеплить, причем не только слоями изоляции под подстилающим слоем, но и включить систему подогрева пола. В этом случае проблема промерзания и оттаивания грунта под домом полностью исключается. Шведы первыми изобрели эту технологию, поэтому здесь она известна как шведская плита UBP.

Этапы установки фундамента своими руками

Строительство плитного фундамента – это комплекс работ, включающий рытье и очистку котлована, установку опалубки и каркасов, бетонирование и ряд других технологических операций. Трудозатраты распределяются по-разному, в зависимости от конкретной конструкции плиты. Классически 100% трудозатрат можно разделить примерно следующим образом: 25% – земляные работы, 20% – бетонирование перекрытия, 15% – установка опалубки и 40% – бетонирование основного перекрытия.

Подготовительные работы

Работы, которые необходимо выполнить перед бетонированием перекрытия, можно отнести к категории "подготовительные работы". Их перечень и основные этапы производства приведены ниже.

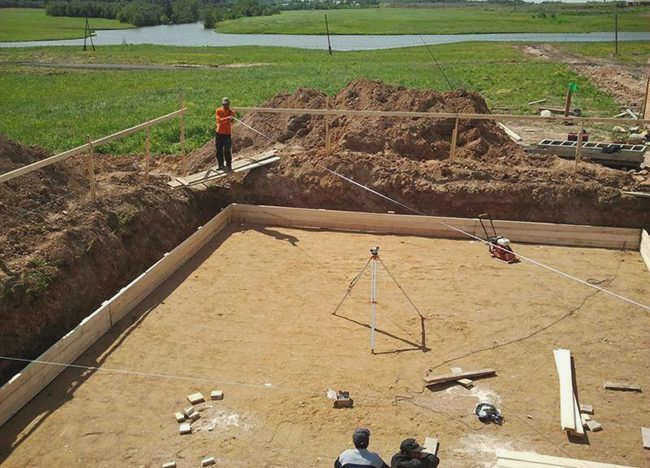

Геодезическое выравнивание (разбивка осей)

Выравнивание – это процесс переноса плана дома с чертежа на участок, установление оси. Для этого участок должен быть предварительно выровнен: очищен от мусора и растительности. Оси фундамента наносятся на землю с помощью геодезических инструментов, а их точность проверяется путем сравнения длин диагоналей. Затем проводятся контурные оси, отражающие конфигурацию здания. Обычно они связаны с самым длинным объектом на участке: забором, стеной другого здания или красной линией улицы.

Наиболее популярные проекты с точки зрения FH:

Общая площадь:

Общая площадь:
114м²

Общая площадь пола:
115м²

Оси закрепляются колышками – двумя деревянными колышками, соединенными поперечиной, к которой привязывается геодезическая веревка. Поперечины устанавливаются попарно, на некотором расстоянии от контуров будущего фундамента. Его углы будут находиться в местах пересечения шнуров перпендикулярно установленной арматуры.

Толщина подпольного пространства под фундаментной плитой

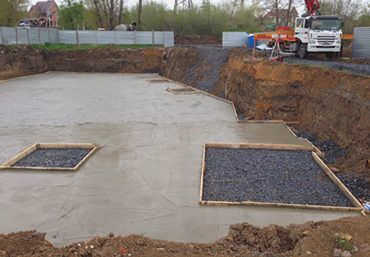

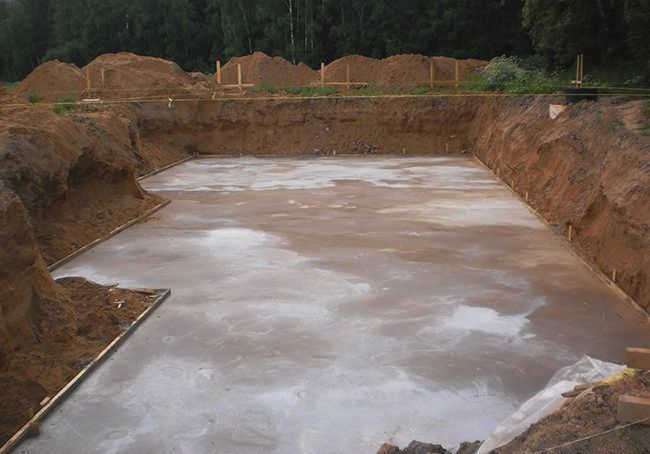

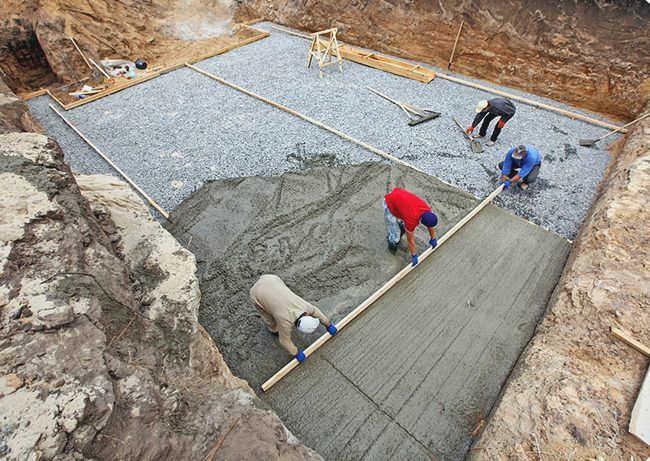

Подбетонка – это, говоря бытовым языком, слой бетона, заливаемый под монолитную фундаментную плиту в рамках подготовки фундамента. Обычно он не армируется, а используемый бетон имеет низкий класс прочности, но трудно переоценить важность этого этапа работ для удобства основной конструкции и ее последующей эксплуатации. Ниже мы расскажем, какой толщины должна быть подконструкция фундаментной плиты и как правильно ее заливать.

При проектно-строительных работах устройство фундаментов осуществляется в соответствии с требованиями свода правил 50-101, пункт 12.8.6 которого содержит рекомендации по подконструкции. Он гласит следующее: Под каждым монолитным фундаментом (не только плитой) должен быть предусмотрен подготовительный слой толщиной 100 мм – независимо от типа материнского грунта (кроме скального).

Экспертная оценка
Виталий Кудряшов
строитель, начинающий автор

В некоторых случаях допускается подготовка песчаного или каменного балласта с поверхностной цементно-песчаной стяжкой вместо полной плиты из тощего бетона, но такая замена должна быть обоснована.

Почему именно для монолитных фундаментов требуется тощий бетон? Причин несколько, и все они, как говорится, обоснованы:

1. Бетон – неплохой жесткий барьер для воды. В данном случае он будет действовать в двух направлениях: вверху он предотвратит утечку раствора при заливке основной плиты, а внизу сможет сдержать, например, давление грунтовых вод.
2. Дополнительный гидроизоляционный мат из рулонного битумного материала, уложенный на основание, делает барьер эффективным и непроницаемым для грунтовых вод. Он также защищает гидроизоляцию от механических повреждений.

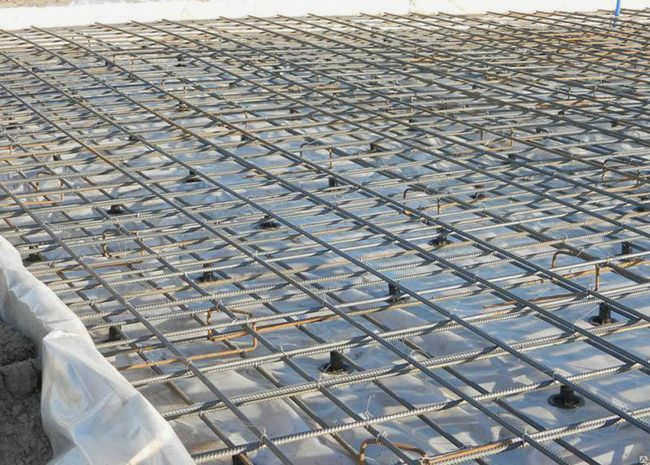

3. Плитный фундамент, а значит и его каркас, имеет большую площадь горизонтальной поверхности. Чтобы связать арматуру, монтажники должны перемещаться внутри опалубки, поэтому фундамент под ней должен выдерживать вес людей и не деформироваться. Подконструкция обладает необходимой жесткостью и вместе с опалубкой придает фундаментной плите правильную геометрическую форму.
4. Под подготовительным бетонным слоем всегда находится песчаный или каменный балластный слой. Вместе эти два слоя фундамента образуют устойчивую подушку и служат своеобразным амортизатором между домом и землей, распределяя нагрузки более равномерно.

Как сделать бетонный фундамент

Полость под полом нельзя рассматривать в отрыве от других этапов работ. Необходимо выполнить следующие шаги:

• Удалить растительность с участка и провести вертикальное выравнивание;
• Подготовить временную подъездную дорогу для транспортных средств;
• Обеспечение электроснабжения;
• Организация необходимой техники и инструментов
• Съемка участка и подготовка контуров плиты;
• Выравнивание дна котлована или фундаментной ямы.

Разметка и обратная засыпка

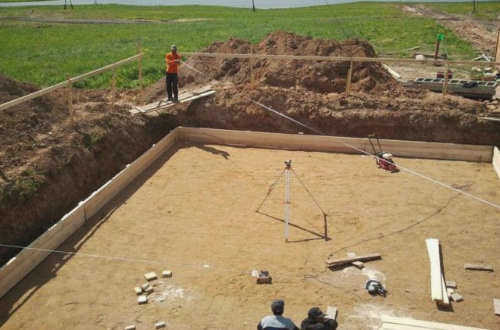

Абсолютная отметка 0,00, от которой отмеряются все остальные отметки, является поверхностью выравнивания грунта. Сначала размечают оси будущего фундамента, а затем, сделав стационарные разрезы, намечают на земле контур бетонной плиты. Ее оси прикладываются к обтюратору с помощью геодезического инструмента и закрепляются на противоположных сторонах обтюратора с помощью саморезов и натянутой между ними лески.

Принцип маркировки на раме обтюратора

При необходимости следует принять меры по снижению уровня грунтовых вод и дать влажному грунту просохнуть до восстановления его несущей способности, прежде чем начинать подготовительное бетонирование. Если грунт имеет макропористую структуру с высокой степенью оседания, верхний слой следует заменить крупнозернистой почвой или песком на глубину 20 см. Затем заполняющий материал сортируется по заданному профилю, выравнивается и уплотняется до требуемого соотношения.

Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Если котлован вырыт в глинистой и суглинистой почве, то его дно почти всегда находится в увлажненном состоянии. Разжиженный верхний слой почвы необходимо укрепить, для чего обычно используется песчаный балласт.

Зачем нужен балласт для фундаментной плиты?

В принципе, любой слой, который укладывается вместо вынутого грунта, можно назвать фундаментной плитой. Существует несколько типов фундаментной плиты, и каждый из них имеет свое назначение. Одна защищает гидроизоляцию, другая высушивает ее, а третья заменяет рыхлую почву на не рыхлую. Нижнюю изоляцию из ЭППС также можно назвать фундаментной плитой, которая также защищает фундамент от морозного пучения и, кроме всего прочего, обладает неплохими гидроизоляционными свойствами.

Говорить о фундаментных подушках в общих чертах не представляется возможным, так как для их укладки используются разные материалы. Поэтому мы рассмотрим каждый вариант отдельно.

Разновидности подушек

Существует три вида фундаментных подушек, за исключением теплоизоляционных:

1. Жесткая, изготовленная из тощего бетона. До недавнего времени подготовительное бетонирование было обязательным этапом при строительстве фундаментных плит, так как только с помощью подушки можно сделать качественную гидроизоляцию. С появлением плотных, практически неразрывных ПВХ-мембран, края которых можно соединить простой сваркой, появилась возможность сооружать гидроизоляцию без пустот в подполе. Однако при строительстве подвала по-прежнему используется классическая подпольная гидроизоляция, т.е. Изоляция пола создается с помощью сборного бетона.

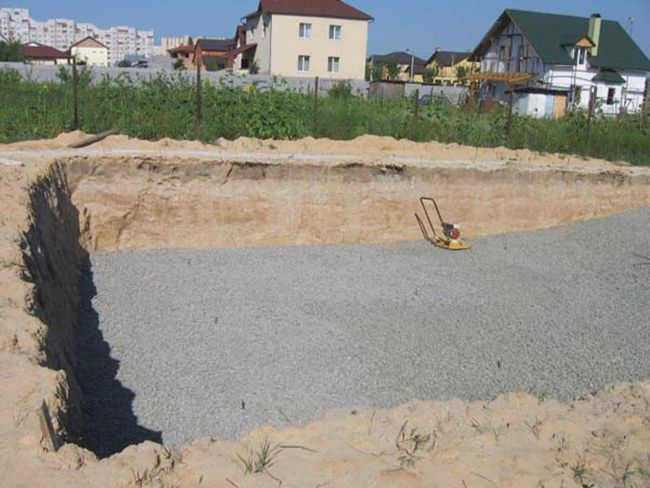

2. Щебень, используемый во влажных почвах. Щебень может использоваться под фундаментом в двух функциях: для лучшего уплотнения песка и как самостоятельный слой для формирования пластового дренажного слоя. Он используется в грунтах с низкой скоростью фильтрации (менее 2 м в сутки). Это относится к алевритовым пескам, глинам и их смесям, а также к средне- и сильноразложившемуся торфу. В этом случае, согласно требованиям СП 45.13330, необходимо предусмотреть два слоя: подушку из крупнозернистого песка толщиной 150-200 мм на дне и слой щебня или гравия толщиной 50-100 мм на вершине. Если почва не содержит глины, пластовый дренаж может состоять из одного слоя щебня.
3. Песчаный, используется для замены волнистых почв. Это основной тип подушки, устанавливаемый в грунтах с нормальными гидрогеологическими условиями. Песчаная или гравийно-песчаная подушка также используется под вышеупомянутой бетонной подготовкой. Основное назначение этого слоя – компенсировать действие нормальных сил морозной волны под плитой, заглубленной в предел промерзания. Если плита заглублена ниже уровня CPL, роль песчаной подушки сводится в основном к выравниванию дна котлована.

Создание подушки под фундаментную плиту

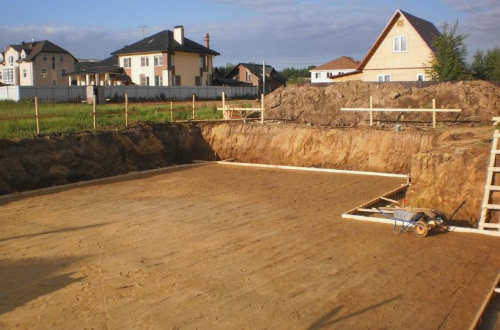

Чем больше площадь здания, тем больше работы требуется для изготовления песчаной подушки под фундамент. Для этого используется песок с крупной фракцией 2-5 мм и коэффициентом фильтрации не менее 3 м в сутки. Он доставляется на участок самосвалами, рассыпается по поверхности и выравнивается бульдозером или грейдером. Для уплотнения песка при больших объемах работ используются виброкатки, для низких конструкций – виброплиты.

Песок распределен – теперь его нужно уплотнить.

Весь рабочий процесс можно разделить на следующие этапы

1. Подготовка участка, завершающаяся снятием верхнего слоя почвы;
2. Подготовка трасс инженерных коммуникаций;
3. Завоз песка и распределение его по участку.
4. Разравнивание грунта для достижения равномерной толщины по всей площади.
5. уплотнение песка со щебнем или без него.

Укладка песка начинается после рытья траншеи, так как песчаная подушка должна быть утоплена в естественную плотность почвы, чтобы предотвратить растекание. Предварительно выкапываются траншеи и размещаются необходимые коммуникации: входы для электричества, водопровода и канализации. Если подушка достаточно толстая, то коммуникации прокладываются непосредственно в ее толще.

Установка полости под полом

Предположим, вы планируете построить дом на участке с достаточно рыхлой почвой и высоким уровнем грунтовых вод. Для этого выполните следующие действия:

1. Определите самую высокую точку грунтовых вод – "подготовку" лучше проводить именно до этого уровня. Некоторые люди устанавливают подпочвенную пустоту так, чтобы она выходила за пределы подпочвенной структуры на 10 см.
2. Выровняйте и уплотните почву.
3. Заполните дно котлована крупнозернистым песком, распределите его по поверхности и тщательно уплотните. Для лучшего эффекта можно также положить слой щебня.
4. Поверх песка уложите рубероид или полиэтилен.
5. Установите арматурную клетку с ячейкой 60 x 60 см.
6. Установите направляющие рейки, чтобы помочь выровнять жидкую смесь.

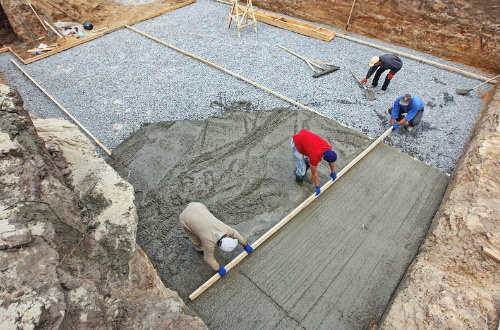

1. Смешайте цемент, щебень, песок и воду, пока бетонная смесь не станет однородной и густой.
2. Залейте бетонную смесь и разровняйте ее стяжкой.
3. После застывания основы покройте поверхность битумом.

Полезно! Чтобы избежать использования дорогостоящего бурового оборудования после застывания монолита, целесообразно подумать о коммуникационных отверстиях на этапе укладки сырого бетона.

Особенности устройства полости под перекрытием

Под плитой перекрытия

Для отвода лишней влаги насыпается 10-сантиметровый слой щебня или песка и уплотняется виброплитой. Сверху устанавливается опалубка, в которую заливается тощая бетонная смесь. Чтобы уменьшить давление на фундамент, рекомендуется оставить пространство 10-30 см относительно поверхности фундамента. Это пространство необходимо для теплоизоляции и отделочных работ. Бетон заливается до верхнего края опалубки и устанавливается арматура для обеспечения лучшего соединения с фундаментной плитой. Бетонному слою необходимо дать высохнуть в течение 7-21 дня. Если соединительные стержни не установлены, рекомендуется нанести сверху два слоя гидроизоляции, а между ними – теплоизоляцию. Затем устанавливается опалубка для заливки перекрытия.

Для основания

Полость под полом подготавливается иначе, чем под перекрытием. Размечается участок, оставляя припуск по 10 см с каждой стороны. Выкапываются траншеи и засыпаются 10-сантиметровым слоем щебня. После уплотнения они покрываются битумным составом. Устанавливается опалубка, в ней делается армирование, а затем заливается бетон основания. Если основание выполнено из сборных блоков, рекомендуется использовать уплотненный каменный балласт, пропитанный битумом. Сверху можно уложить гидроизоляционную мембрану для обеспечения устойчивости к повреждениям, а затем залить второй слой. Для неглубоких фундаментов можно использовать балласт без битума или песок.

Под блоки ФБС

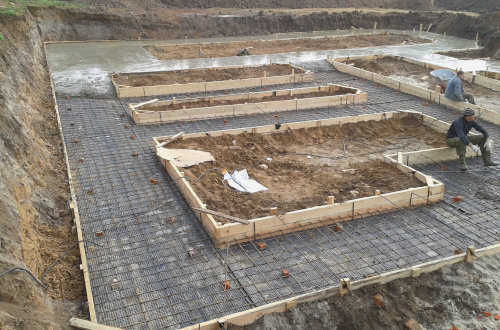

Можно сделать два типа площадок: монолитные и сборные, обозначаемые FL (ленточный фундамент). Сначала необходимо рассчитать размер и процент армирования фундамента, чтобы оптимально подобрать бетон и арматуру. Затем делается базовый слой из балласта или песка и гравия. Этот слой должен быть обязательно уплотнен. Фундаментное основание из блоков ФБС имеет высоту 300 мм и ширину 10 см. Класс арматуры определяется после расчета нагрузки, следует принимать прутья толщиной не менее 12 мм. Армирование производится по нижнему краю, отступя от основания 70 мм, второй ряд сетки делается в 30-40 мм от верха площадки. Опалубка здесь такая же, как и для ленточного фундамента. Для армирования можно использовать хомуты. Последний этап – залить бетон и убедиться, что слой уплотнен, так как прочность железобетона напрямую зависит от количества воздушных пузырьков в смеси. После завершения работ конструкция сушится до полного затвердевания.

Что лучше – мембрана или грунтовка

Мнения экспертов расходятся. С одной стороны, профилированная геомембрана – современный и экономичный материал. Она упростит подготовку фундамента и снизит стоимость проекта.

Что представляет собой материал: это рулонный полимер, широко применяемый в строительной индустрии. Он используется для дренажа, гидроизоляции, а также для подготовки фундамента. Мембрана укладывается на выровненный слой песка и гравия, сверху укладывается арматура.

Плиту можно заливать сразу после подготовки армированного каркаса, что значительно ускоряет процесс строительства. Основанию из тощего бетона требуется несколько дней для затвердевания. Другие преимущества геомембраны: она предотвращает потерю раствора при укладке бетонной смеси и дополнительно защищает фундаментную плиту от грунтовых вод.

При всех очевидных преимуществах геомембраны у этого материала есть и недостатки. Специалисты на профессиональных форумах отмечают, что мембрана хороша для укладки полов, но для фундамента лучше выбрать подвальное помещение. Дело в том, что основание под фундаментную плиту не может быть идеально ровным, следовательно, нельзя сохранить величину защитного бетонного слоя. Если вы сделаете фундамент с верхним выравнивающим слоем, то в худшем случае вы будете использовать недорогой тощий бетон. С мембраной вы можете получить основание, не соответствующее проекту.
