Выбор и расчет выключателя и мощности нагрузки
Короткое замыкание оказывает катастрофическое воздействие на электроустановку, повреждая ее и являясь частой причиной пожаров. Для предотвращения подобных ситуаций устанавливаются различные типы защитных устройств. Современные автоматические выключатели заменили фарфоровые пробки плавкими выключателями. Эти устройства более надежны и совершенны. В связи с этим часто возникает вопрос о том, как правильно выбрать автоматический выключатель по мощности и нагрузке.
Основная функция автоматических выключателей – защита изоляции проводников и силовых кабелей от повреждений, вызванных токами короткого замыкания. Эти устройства не могут защитить людей от поражения электрическим током, они защищают только сеть и оборудование. Работа автоматических выключателей обеспечивает нормальное функционирование кабельной проводки и исключает риск возникновения пожара.
При выборе автоматического выключателя необходимо учитывать, что перегрузка устройства приведет к протеканию критических токов по проводке. Если это произойдет, то защищенный участок не отключится, что приведет к оплавлению изоляции или возгоранию. Если автоматический выключатель сработает слишком слабо, линия будет постоянно прерываться из-за срабатывания тяжелого оборудования. Выключатели могут очень быстро выйти из строя из-за слипания контактов при воздействии чрезмерного тока.

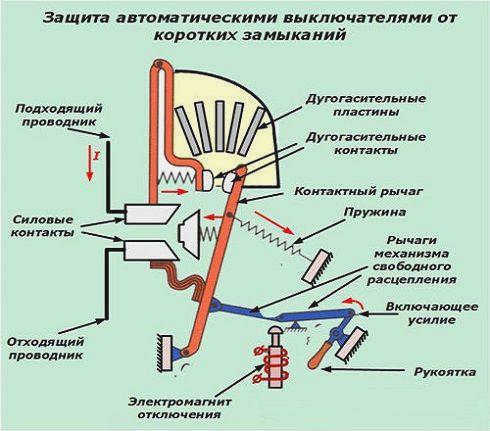

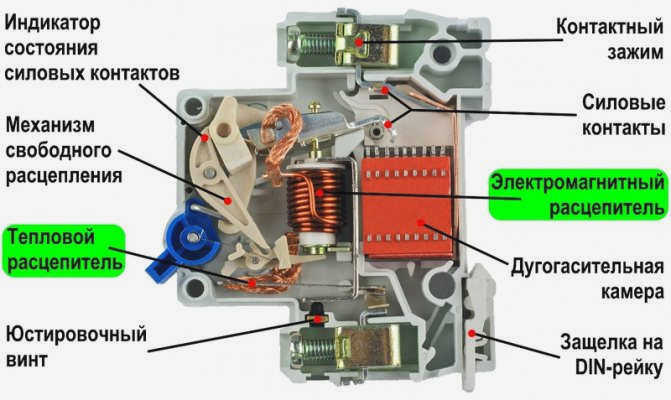

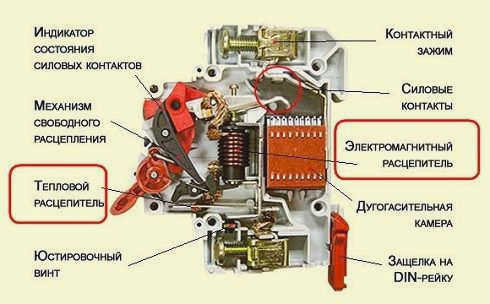

Основными рабочими элементами автоматического выключателя являются отключающие элементы, которые непосредственно прерывают цепь в критических ситуациях. Они могут быть следующих типов:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отключают соответствующий участок в течение 0,01 или 001 секунды. Конструкция состоит из катушки с пружиной и сердечником, который втягивается под действием высокого тока. При втягивании сердечник приводит в действие пружину, соединенную с расцепителем.
- Тепловые биметаллические расцепители. Обеспечивают защиту от перегрузки сети. Они обеспечивают разрыв цепи, если протекает ток, не соответствующий рабочим пределам кабеля. Биметаллическая пластина изгибается под действием высокого тока и срабатывает расцепитель.

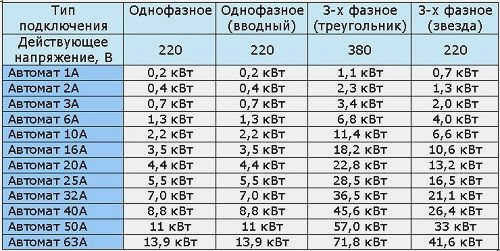

Таблица номиналов автоматических выключателей
Автоматические выключатели остаточного тока следует выбирать для новых зданий и для подключения приборов с более высокими номиналами тока. Это обеспечивает надежную электробезопасность объектов при их дальнейшей эксплуатации.
Небрежный выбор устройства с нужными номиналами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического выключателя важно убедиться, что установленная проводка выдержит предполагаемую нагрузку. Согласно ПУЭ, автоматический выключатель должен обеспечивать защиту от перегрузки самой слабой части цепи. Его номинальный ток должен соответствовать току подключаемого электроприбора. Поэтому необходимо выбирать провода с требуемым сечением.
Чтобы рассчитать номинальный ток автоматического выключателя, воспользуйтесь формулой: I=P/U, где P – суммарная мощность всех электроприборов, имеющихся в жилище. После расчета требуемого тока можно выбрать наиболее подходящий автоматический выключатель. Расчет значительно упрощается благодаря таблице, которая позволяет выбрать автоматический выключатель в соответствии с конкретными условиями эксплуатации. Номинальный ток автоматического выключателя в основном используется в электроустановках, таких как электродвигатели, трансформаторы и другие устройства с реактивной нагрузкой.
Выбор автоматического выключателя в зависимости от его мощности

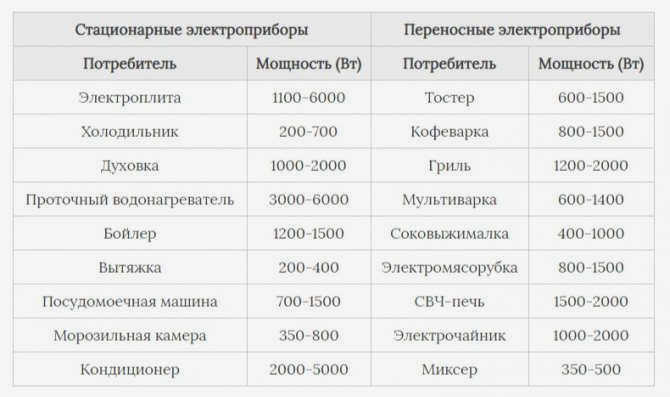

Таблица номинальной мощности кухонных приборов
Для выбора автоматического выключателя можно рассчитать общую мощность электроприборов. Для получения этого значения обратитесь к паспорту электроприбора. Например, на кухне в розетку будут включены:
- кофеварка – 1000 Вт;
- электрическая плита – 2000 ватт
- микроволновая печь – 2000 Вт
- электрический чайник – 1000 Вт;
- холодильник – 500 Вт.
При сложении получаем 6500 ватт или 6,5 киловатт. Далее обратимся к таблице автоматических выключателей в зависимости от мощности подключения.
| Однофазное подключение 220 Вт | Трехфазное подключение | Мощность предохранителя | |
| 380 В схема треугольника | Соединение звездой, 220 В | ||
| 3,5 кВт | 18,2 кВт | 10,6 кВт | 16 А |
| 4,4 кВт | 22,8 кВт | 13,2 кВт | 20 А |
| 5,5 кВт | 28,5 кВт | 16,5 кВт | 25 А |
| 7 кВт | 36,5 кВт | 21,1 кВт | 32 А |
| 8,8 кВт | 45,6 кВт | 26,4 кВт | 40 А |
Исходя из таблицы, для стандартного напряжения можно выбрать устройство на 32 А, которое подходит для общей мощности 7 кВт.
Стоимость автоматического выключателя на 32 А
Если предполагается подключение дополнительных электроприборов, то используется повышающий коэффициент. Среднее значение 1,5 умножается на мощность, полученную в результате расчета. Понижающий коэффициент используется, если несколько электроприборов не могут работать одновременно. Он равен 1 или минус 1.
Выбор автоматического выключателя
Автоматические выключатели могут быть выбраны в зависимости от тока нагрузки или сечения проводников.
Расчет автоматического выключателя по току
Рассчитайте общую мощность нагрузок, которые будут питаться от автоматического выключателя. Сложите мощности всех электрических нагрузок и используйте следующую формулу:
получите номинальный ток автоматического выключателя.
Читайте также: Автоматический выключатель для защиты двигателя – как выбрать правильный?
P – суммарная мощность всех электрических потребителей
U – напряжение питания
Округлите рассчитанное значение тока в большую сторону.
