Подбор контактора по мощности двигателя

Уважаемый Андрей "SamElektrik",
год назад на Иркин вопрос – "Какой пускатель установить для двигателя мощностью 55 кВт? – Вы ответили: – "По мощности я могу сделать вывод, что ток около 100А".
Как это рассчитывается?
А еще выше – другой Андрей спросил то же самое, только добавив информацию о нагрузке, – "Контактор ….. Для включения колодезного насоса Vodoley (одна фаза). Номинальная мощность – 1кВт, максимальный потребляемый ток – 4,6А. Если я правильно понимаю, пусковой ток будет примерно 7,5А (4,6А*0,65)." – и Юрий ответил: – "Правильно, при мощности 1кВт индуктивная нагрузка имеет ток ~4,5А".
Опять не понимаю – откуда взялся коэффициент 0,65? Почему он правильный?
Также, почему насос называется "низкоиндуктивной нагрузкой". – Ведь это электродвигатель с обмотками….. И если это низкоиндуктивная нагрузка, то мы должны говорить в категории AC-1 – нет?
И еще: Юрий также говорит, что "Вас не должен интересовать пусковой ток, т.к. контакторы обычно проектируются с запасом (АС-3). Т.е. при 9А в даташите максимальный ток, который можно выдержать – 25А", а Вы, Андрей, пишете, что поскольку "ток около 100А", то – поскольку "пусковой ток …. может превысить в 5 раз номинальный ток в первые 1-2 секунды". – "контактор должен иметь номинальный ток не менее 400А".
Где же кроется истина?
Моя текущая задача не настолько энергоемкая. Мне просто нужно запустить два вентилятора Smoke Removal мощностью 7 кВт каждый.
Я ищу (продаю) подходящее устройство плавного пуска (симистор/тиристор. но не "преобразователь частоты").
Контакторы тоже не должны требоваться. Верно?

Содержание

Рекомендации по выбору контактора (магнитного пускателя), теплового реле перегрузки (теплового реле).

16.05.2022

Категории применения контакторов.
Номинальные характеристики двигателей.
Коммутационный ресурс (электрический и механический) контакторов.

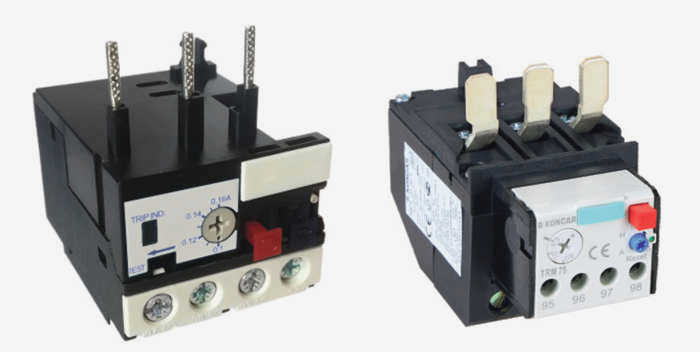

Выбор тепловых реле перегрузки для защиты электродвигателей.
Выбор контакторов по напряжению, вспомогательным контактам, климатическому исполнению.

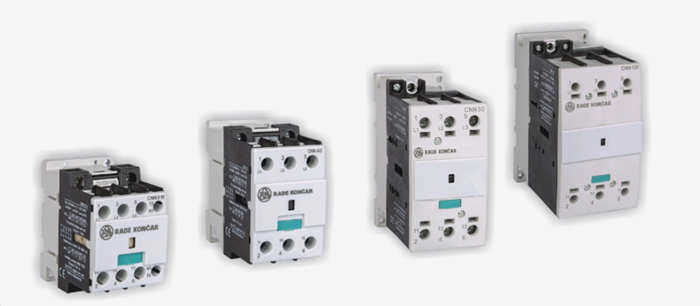

Правильный и рациональный выбор аппаратов управления (контакторов), аппаратов защиты (тепловых реле перегрузки) является основополагающим при проектировании электрических цепей в их многообразии по мощности, ответственности, надежности и экономичности. Это обстоятельство заставляет иметь дело с таким же (или большим) разнообразием исполнительных механизмов (рис.1), правильный выбор которых во многом определяет технико-экономическую эффективность объекта управления в целом. Основными показателями, характеризующими качество электроприводов, являются: надежность, экономичность, достаточный срок службы, малая масса и габариты, низкие эксплуатационные расходы, низкая стоимость, высокая технологичность, иногда низкий уровень шума при работе и т.д.

1.Категории применения контакторов.

Для правильного выбора контактора очень важно определить категорию применения в соответствии с Приложение 1 . Наиболее распространенной категорией контакторов является АС-3, используемая для асинхронных двигателей с короткозамкнутым ротором: пуск; отключение; отключение во время пуска. Приоритет категории AC-3 обусловлен тем, что более 80% всех контакторов используются для дистанционного управления электродвигателями, а точнее асинхронными двигателями с короткозамкнутым ротором, благодаря их простоте, низкой стоимости и высокой надежности. является самым распространенным типом двигателя (90% всех двигателей, производимых в мире). Именно этому факту следуют все производители контакторов, указывая номинальный ток AC-3 в своих названиях после названия серии.

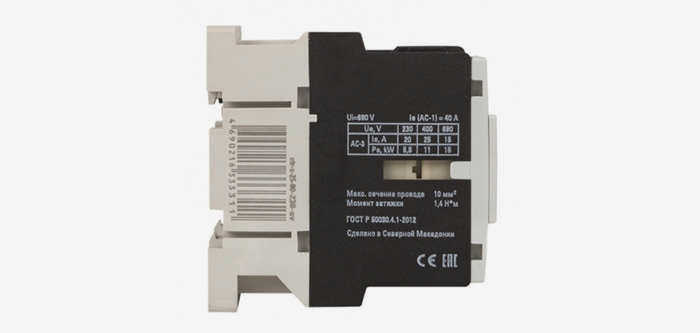

Производители контакторов также добавляют номинальный ток АС-1 Ie для индуктивной или слабоиндуктивной нагрузки, что важно для коммутации резисторных печей, систем АВР на контакторах и дистанционного отключения общих нагрузок (рис. 2).

Необходимо учитывать следующие условия эксплуатации: нормальные или особые условия в соответствии с Приложение 1 . Особые условия распространяются на электродвигатели прессов, дробилок, насосов, некоторых вентиляторов и другого оборудования, которые запускаются с высокой дополнительной механической нагрузкой привода. Например, прямой пуск в течение 5 секунд в категории АС-3 для нормальных условий эксплуатации составляет 6xIe и уже 8xIe для особых условий. Этот факт необходимо учитывать при выборе контактора с запасом AC-3 1,25xIe, так как электрический ресурс указан производителями для нормальных условий эксплуатации.

Особые условия действуют, если контактор используется часто (выше спецификаций производителя), в этом случае см. раздел 3.

Функциональные возможности

Магнитные пускатели широко используются в различных отраслях промышленности.

Читайте также: Закрытые трансформаторные подстанции ПТЗС 10/0,4 кВ, мощностью 160, 250, 400 кВА

Наиболее распространенные области применения следующие:

Переключение уличного освещения, внутридомового и дворового освещения промышленных предприятий;
Переключение электронагревательных элементов и приборов (ТЭНов и инфракрасных обогревателей) в системах электрообогрева;
Управление асинхронными электродвигателями;
Используются в качестве главных пускателей в сетях промышленной автоматизации.

При установке пускателя на открытом воздухе необходимо учитывать степень защиты IP.

Вопрос выбора магнитного пускателя возникает при разработке схемы, требующей его применения, а также при проведении планового или аварийного ремонта, когда для замены неисправного компонента необходимо подобрать аналог.

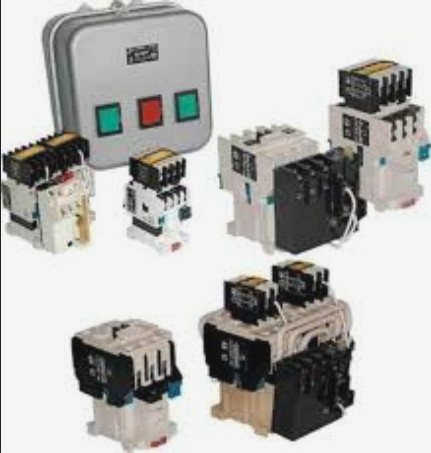

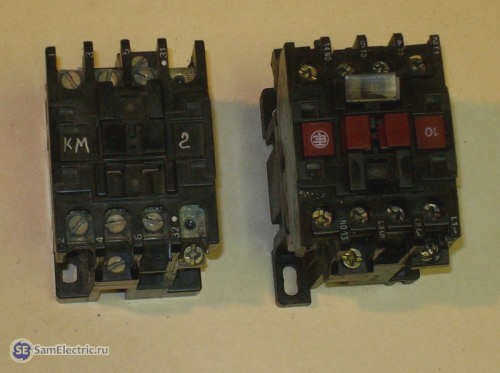

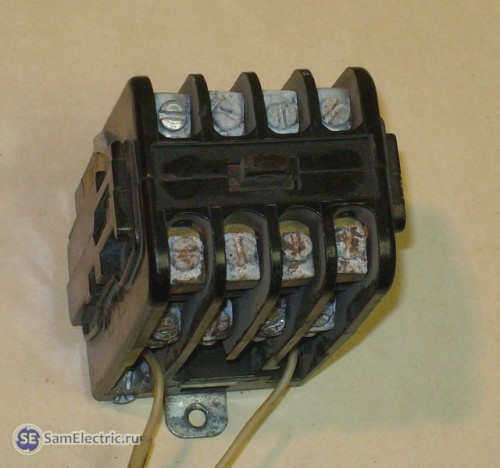

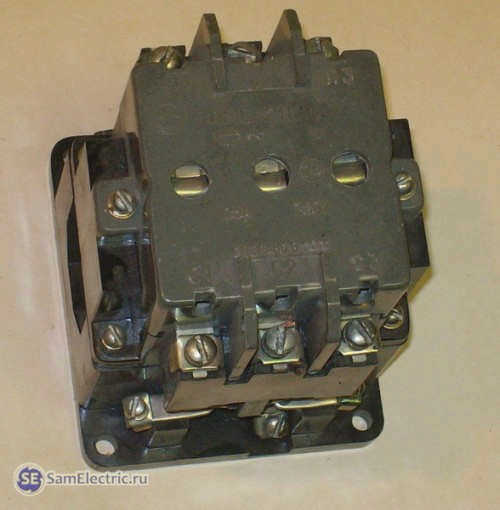

Типы магнитных пускателей

Критерии выбора

При выборе пускателя важно учитывать его основные технические параметры, а также некоторые конструктивные особенности, которые будут описаны ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пускателей используется для пуска асинхронных электродвигателей с короткозамкнутым ротором и внутренним напряжением 220В/380В. Для электродвигателей с номинальным напряжением 380В/660В (что встречается гораздо реже) пускатель должен выбираться в соответствии с их напряжением.

Для управления реверсивными электродвигателями необходимо приобретать специальные реверсивные пускатели.

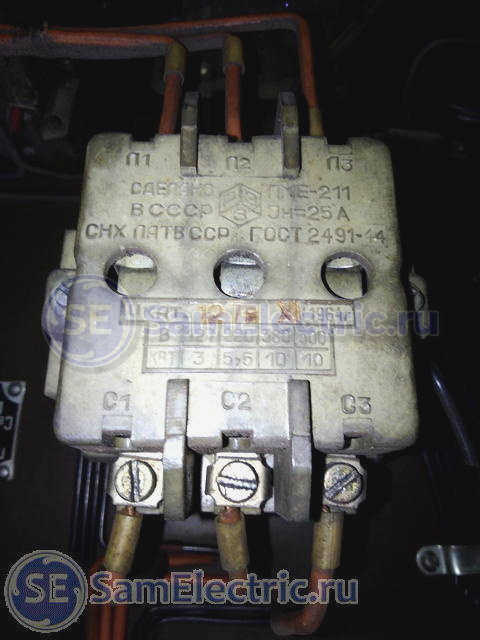

Номинальный ток главных контактов

Соотношение номинального тока коммутационного аппарата и коммутируемой нагрузки является одним из наиболее важных параметров при выборе пускателя. Для пускателей, изготовленных в соответствии с ГОСТом, применяется условное деление на классы.

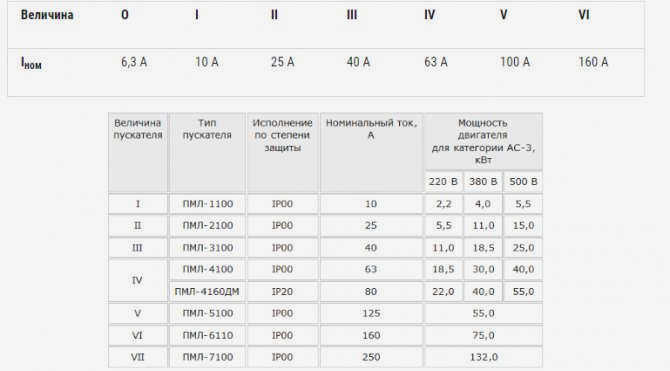

Для выбора устройства по этому параметру можно воспользоваться следующей таблицей:

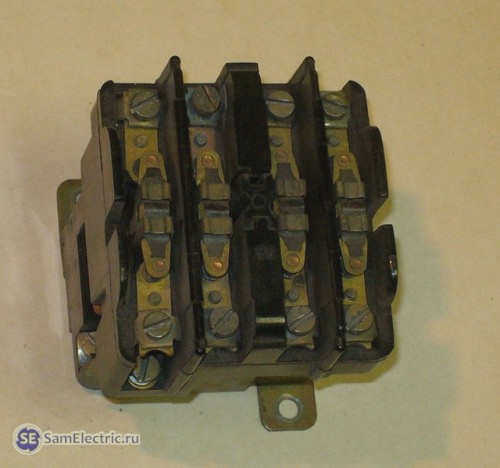

Коммутационное сопротивление

Его значение равно гарантированному числу пусков, указанному производителем. Все пускатели в этом случае делятся на 3 класса износостойкости: А, В, С. Первый класс – самый высокий. Он гарантирует, что пускатель прослужит не менее 1,5 млн циклов. Класс В соответствует от 630 000 до 1,5 млн. циклов. Класс B – это самый низкий класс. Устройства, отнесенные к этому классу, имеют циклическую прочность от 100 000 до 500 000 рабочих циклов.

Устойчивость к механическому истиранию

Это не менее важная характеристика, указывающая на количество возможных циклов включения/выключения, которым может подвергаться устройство без выхода из строя (в данном случае все манипуляции производятся без нагрузки, а чисто механически). Значение этого параметра, в отличие от работы под напряжением, гораздо выше. В зависимости от типа управления оно может составлять от 3 до 20 миллионов циклов.
