Вот и все! Выбор сделан, корпус распределительного устройства установлен в нужном месте, силовой кабель и внутренняя проводка на месте – пора приступать к монтажу!
Как подключить миниатюрный автоматический выключатель?
Проблема защиты от перегрузки и остаточного тока может быть решена с помощью нескольких устройств – устройства остаточного тока (УЗО) и автоматического выключателя. Однако ту же проблему решает автоматический выключатель остаточного тока (УЗО), который объединяет оба устройства в одном корпусе. Как правильно подключить и выбрать автоматический выключатель остаточного тока, рассмотрено ниже.
Автоматический выключатель утечки на землю (УЗО) сочетает в себе функции автоматического выключателя утечки на землю и устройства остаточного тока (УЗО). Это означает, что он защищает проводку от перегрузки, короткого замыкания и тока утечки. Ток утечки возникает при повреждении изоляции или при контакте с токоведущими частями, то есть он также защищает людей от поражения электрическим током.
Коробки предохранителей устанавливаются в электрических распределительных щитах, обычно на DIN-рейках. Они занимают место автоматического выключателя + разъединителя и физически занимают немного меньше места. Сколько именно, зависит от производителя и типа конструкции. Это их главное преимущество, которое может оказаться желательным при модернизации сети, когда место в распределительном устройстве ограничено, а нужно подключить несколько новых линий.
Вторым положительным моментом является экономия средств. Как правило, автоматический выключатель остаточного тока стоит дешевле, чем пара предохранитель+RCD с аналогичными характеристиками. Еще одним положительным моментом является то, что вам нужно только определиться с номиналом автоматического выключателя, а автоматический выключатель остаточного тока встроен по умолчанию с требуемыми характеристиками.
Есть и недостатки: если одна часть блока предохранителей выйдет из строя, придется заменять весь блок, что дороже. Кроме того, не все модели оснащены флажками, указывающими, сработало ли устройство из-за перегрузки или тока утечки, что крайне важно для определения причины.

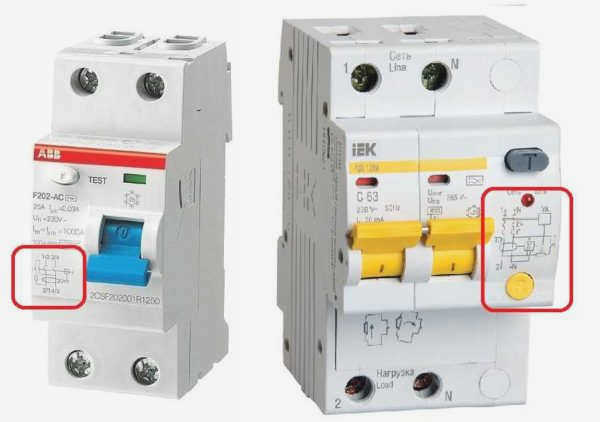

Характеристики и выбор

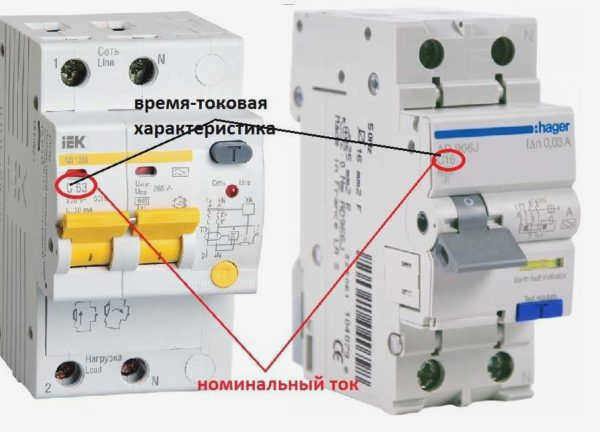

Поскольку автоматический выключатель остаточного тока объединяет в себе два устройства, он обладает характеристиками обоих, которые следует учитывать при его выборе. Давайте выясним, что означают эти характеристики и как выбрать автоматический выключатель остаточного тока.
Как подключить автоматический выключатель остаточного тока?

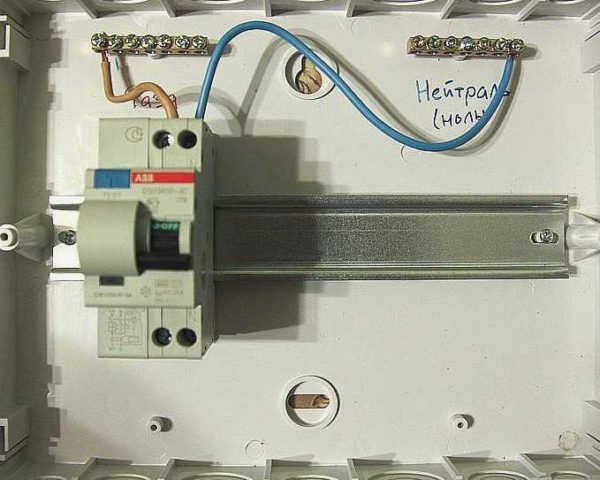

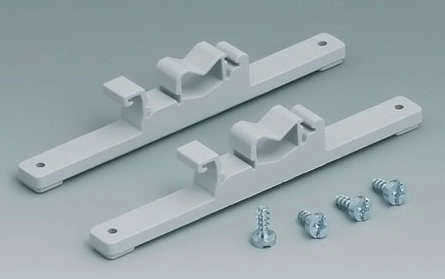

Начнем с методов установки и подключения. Он очень прост и не представляет особых трудностей. В большинстве случаев его монтируют на DIN-рейку. Для фиксации устройства используются специальные зажимы.
Электрическое подключение
Разъединитель подключается к электросети с помощью изолированных кабелей. Их сечение выбирается на основе номиналов. Как правило, линия (источник питания) подключается к верхним розеткам – они подписаны нечетными номерами, нагрузка подключается к нижним розеткам – они подписаны четными номерами. Чтобы избежать путаницы, гнезда для "нуля" подписываются латинской буквой N.
В некоторых диапазонах линия может быть подключена как к верхним, так и к нижним гнездам. Пример такого устройства показан на фотографии выше (слева). В данном случае схема пронумерована через дробь – 1/2 сверху и 2/1 снизу, 3/4 сверху и 4/3 снизу. Это означает, что не имеет значения, сверху или снизу подключается линия.

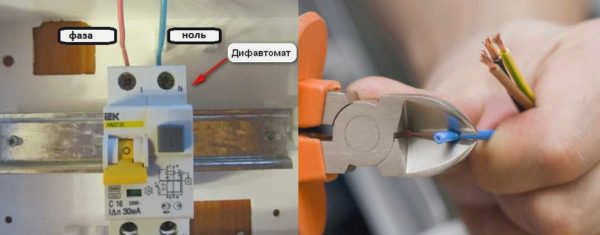

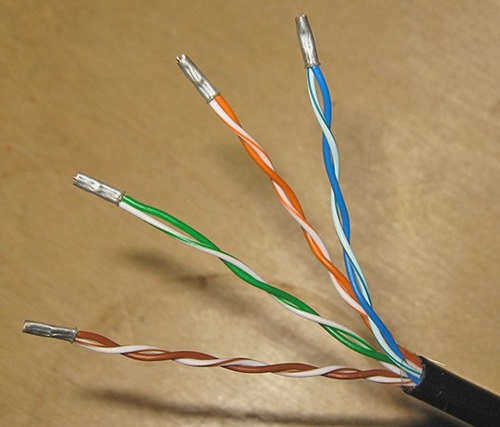

Перед подключением линии снимите изоляцию с проводов на расстоянии 8-10 мм от края. На выбранной клемме слегка ослабьте фиксирующий винт, вставьте провод и крепко затяните винт. Затем несколько раз подергайте провод, чтобы проверить правильность контакта.
Функциональная проверка
После подключения автоматического выключателя утечки на землю и включения питания важно проверить работоспособность системы и правильность установки. Начните с проверки самого устройства. Для этого существует специальная кнопка с надписью 'Test' или просто буква Т. После того как переключатели будут переведены в рабочее состояние, нажмите на эту кнопку. Это должно привести к "взрыву" устройства. Эта кнопка искусственно создает ток утечки, таким образом, мы проверили работу автоматического выключателя утечки на землю. Если отключения нет – проверьте проводку, если все в порядке, то прибор неисправен.
Пускатель – сердце домашней электропроводки
Мы не ошибемся, если скажем, что основная функция электрического щита, установленного в доме, офисе, кафе или другом помещении, заключается в распределении электроэнергии между потребителями и обеспечении безопасности при использовании электроприборов. Каждый владелец дома или предприятия в какой-то момент сталкивается с проблемой установки электрического щита. От того, насколько правильно смонтирован электрощит, во многом зависит долговременная и бесперебойная работа огромного количества электроприборов, которыми сегодня наполнен каждый дом или офис.
Сам электрощит представляет собой пластиковую или металлическую коробку, содержащую компоненты (или модули), каждый из которых выполняет определенную функцию. Существуют так называемые внутренние пусковые панели, то есть утопленные в стену, и внешние панели, размещаемые на стене.
В частном доме пусковой щит часто устанавливается на улице, и в этом случае потребуется конструкция со степенью защиты от атмосферных воздействий IP65. Учитывая, что электрический щит вряд ли придется менять каждый год или даже каждые пять лет (как правило, прибор служит гораздо дольше), стоит сделать выбор в пользу более дорогого, но качественного щита от известного бренда и большого количества свободного места.
С чего начать?
Любой опытный электрик подтвердит, что гораздо проще приступить к делу установки электрического щитка и прокладки электропроводки, имея перед собой план помещения с предполагаемым расположением бытовой техники, светильников, а также розеток и распределительных коробок. После того как вы определились с количеством и мощностью розеток, необходимо нарисовать схему самого пускового щита. Однолинейная схема может выглядеть следующим образом:

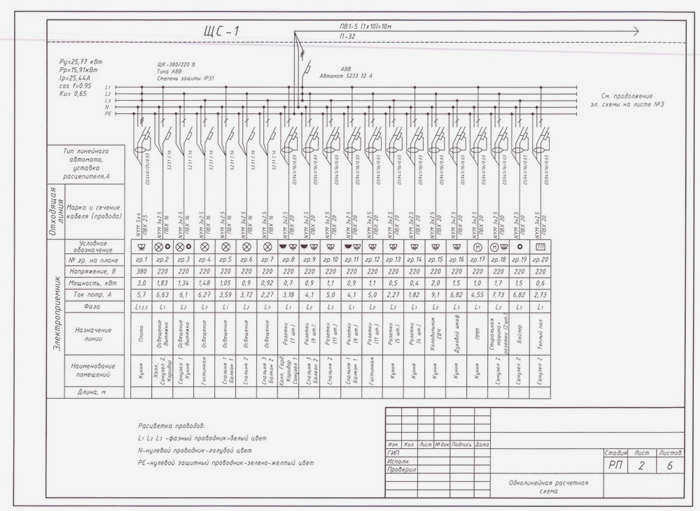

На этой схеме все приемники разделены на 20 групп, для каждой из которых приведена следующая информация:
- марка провода и сечение провода, мм²;
- мощность;
- потребляемый ток;
- тип выключателя с указанием номинального тока.

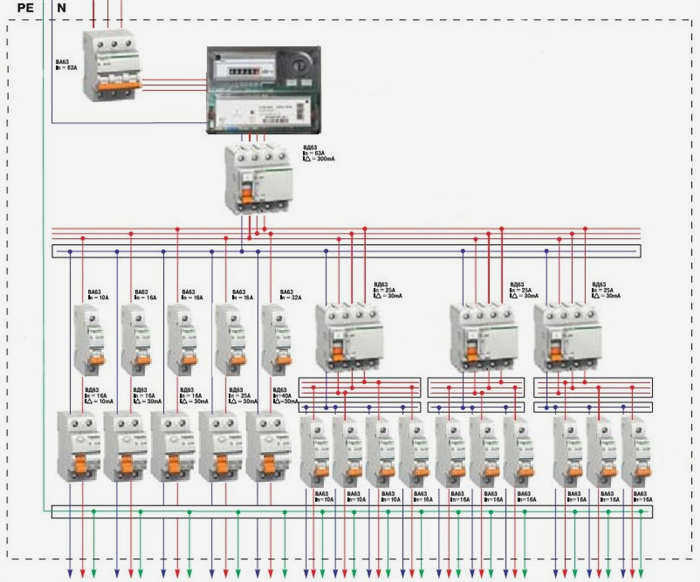

Для непосвященного такая схема выглядит довольно сложной, поэтому можно использовать упрощенное схематическое изображение компонентов пусковой панели.

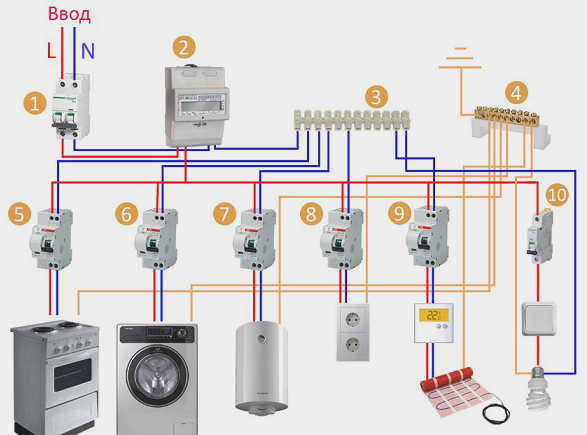

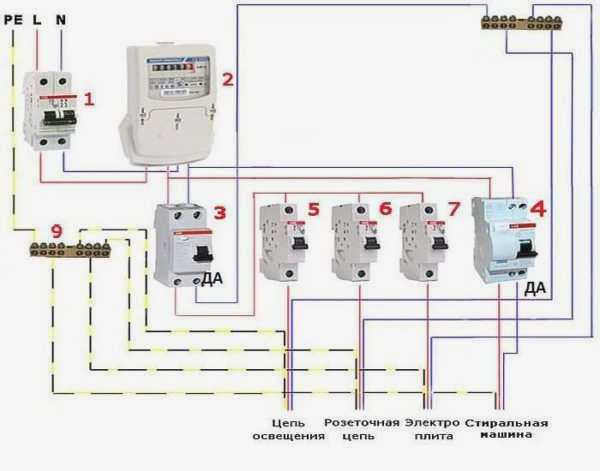

Чтобы было понятнее, схему можно представить следующим образом:
- 1 – главный распределительный щит;
- 2 – счетчик;
- 3 – нейтральная шина;
- 4 – шина заземления;
- 5 – 10 – АВ-приемник.
Имея на руках эту схему, гораздо легче понять, как правильно собрать электрический щит.
Последовательность правильного подключения автоматического выключателя

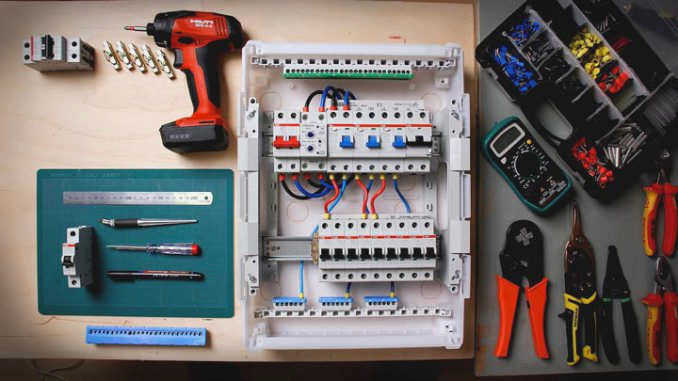

Прежде чем узнать, как правильно установить автоматический выключатель, необходимо вооружиться самыми необходимыми инструментами. Следующего списка инструментов будет недостаточно, если электромонтаж станет вашим основным источником дохода.
- Крестовая отвертка и плоская отвертка. Предпочтительно диэлектрическая отвертка.
- Отвертка с индикатором.
- Резак для консервных банок.
- Отвертка.
Профессиональные мастера также запасаются обжимными клещами и обычно используют вместо монтажного ножа специальное лезвие для снятия изоляции. Это не только удобнее, но и позволяет быстрее выполнить работу.
Шаг 1: Монтаж DIN-рейки
Монтаж DIN-рейки в панель своими руками занимает 10-15 минут. Необходимым условием для быстрой работы является хорошая электрическая отвертка, желательно с питанием от аккумулятора.

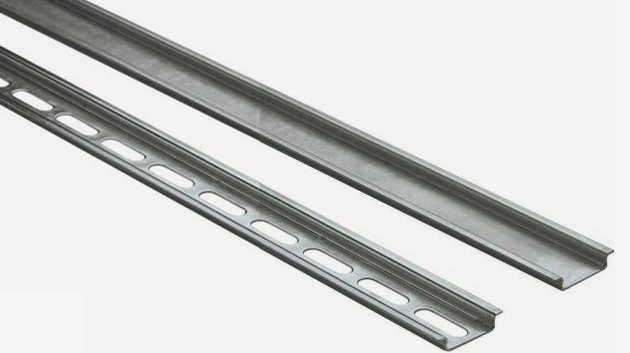

Существует три основных типа DIN-рейки:
- Ω-тип. Изделия этой формы считаются наиболее распространенными, и каждая схема подключения автоматических устройств в щитке предполагает наличие такого изделия.
- Тип C. Концы предохранителей типа C загнуты внутрь.
- Тип G. Эта рейка аналогична рейке типа C, но имеет одну более короткую сторону.
Порядок установки DIN-рейки в электрическом щите:
- Отметьте положение DIN-рейки в щите.
- Установите DIN-рейку на металлическую поверхность и закрепите ее с одной стороны специальным саморезом tex.
- Выровняйте рейку с помощью спиртового уровня и закрепите ее с другой стороны.
При необходимости DIN-рейку можно обрезать до любой длины, но в основном этот продукт продается двухметровыми отрезками.
Распространенные ошибки при подключении выключателя к электросети
К сожалению, даже опытные электрики с многолетним стажем допускают, казалось бы, незначительные ошибки, которые могут привести к очень серьезным проблемам. Чтобы избежать подобных ошибок при подключении выключателя к газовой сети, важно знать о них заранее. Предотвращайте проблемы до их возникновения.
Обжим кабеля вместе с изоляцией
Очень распространенная ошибка, которая происходит в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может ничего не выявить: все предохранители в панели стартера целы, провода не повреждены, но свет в квартире по-прежнему не горит.
Проблема заключается в плохом соединении силового кабеля, а точнее, в слишком маленьком кусочке снятой изоляции. Мастер снимает небольшой кусок изоляции с провода, вставляет его в неподвижный контакт и закручивает винт. Стандартное подключение выключателя в распределительном щите и все сделано правильно. Однако контакт мог упасть не на сам провод, а на изоляцию. Результат: неисправный контакт, который приведет к перегоранию выключателя или отсутствию света в квартире. Выявление проблемы и повторное подключение провода к электрощитку может занять много времени.
Чтобы избежать таких последствий, подключение одно- или двухполюсного автоматического выключателя следует выполнять качественным зачищенным проводом. И ничего страшного, если зачищенная жила немного выступает из места ввода.
Подключение нескольких проводов разного сечения к автоматическому выключателю
Перед установкой автоматических выключателей важно знать, как правильно это сделать. Часто в блоке предохранителей квартиры можно встретить несколько проводов, которые проложены в одной обычной точке подключения. Это нормально, если это 2 провода, но многие умельцы пытаются подключить к автоматическому выключателю 3 и более проводов разного сечения. Это сокращает срок службы автоматического выключателя в несколько раз.
Подключение внутри распределительного щита

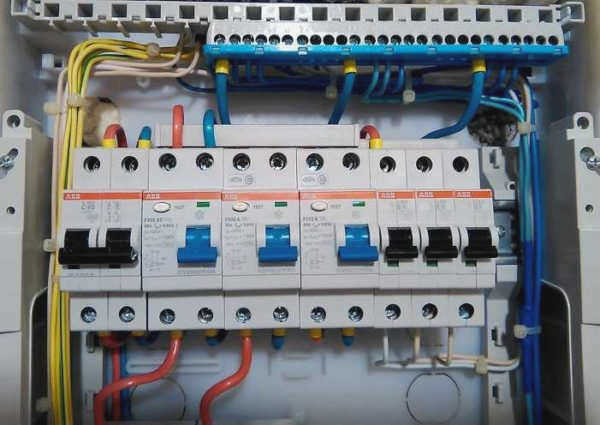

Оборудование внутри распределительного щита установлено, осталось только произвести подключение всех модулей и другого оборудования в соответствии с принципиальной схемой, правильно и без создания запутанной сети. Сразу следует отметить, что к одной клемме можно подключить один провод. Если необходимо подключить несколько проводов, их необходимо обжать в гильзе, а концы закрыть термоусадочной муфтой. Второе правило: для всех модульных устройств обычно не имеет значения, какие клеммы находятся под напряжением, а какие отключены. Это упрощает подключение.
Если установка производится в распределительном устройстве, смонтированном на месте, сначала необходимо подключить отходящий кабель. Он должен быть проложен под DIN-рейкой и подведен к точке подключения. Излишки кабеля следует спрятать между задней стенкой и модульными блоками. Всегда связывайте кабели пластиковыми кабельными стяжками. Нейтральный и заземляющий проводники должны быть связаны отдельно, поскольку они имеют разные маршруты проводки. Фазы объединяются в ряды и подаются вертикально в шину, где они укладываются боком.
Удобнее соединять один ряд модульных блоков с помощью специальной соединительной гребенки. Они выпускаются в двух вариантах: однорядные и трехрядные. Если модуль нужно подключить к другому источнику, просто удалите контакт гребенки с помощью кусачек. Использование таких простых деталей упрощает монтаж распределительного щита. После того как все компоненты распределительного устройства подключены, проверьте правильность их подключения. Вот и все! Все работы закончены, можно вводить электрощит в эксплуатацию.
Резюме
В заключение хотелось бы дать несколько общих рекомендаций по сборке и установке электрощита в частном доме, квартире или бунгало. Они помогут избежать распространенных ошибок, допускаемых при самостоятельном монтаже электрооборудования.
- Корпус распределительного устройства должен быть немного больше, чем требуется для установки оборудования. Это позволит установить дополнительное оборудование и модульные блоки, если потребуется увеличить количество поддерживаемых устройств. Дополнительное пространство внутри шкафа никогда не помешает.
- Не защищайте группу различных приборов одним УЗО или прерывателем цепи замыкания на землю. Такая схема подключения приведет к тому, что, например, компьютер выключится, если выйдет из строя фен в ванной, что доставит определенные неудобства потребителю. Лучше предусмотреть зонированную защиту по току – отдельно для ванной, кухни и т.д..
- В электротехнических правилах говорится, что Устанавливайте автоматический выключатель остаточного тока не перед автоматическим выключателем, а после него.. Механический автоматический выключатель остаточного тока лучше электронного – он не вызывает ложных срабатываний и более надежен. Лучше всего установить это устройство в каждой зоне после автоматического выключателя.

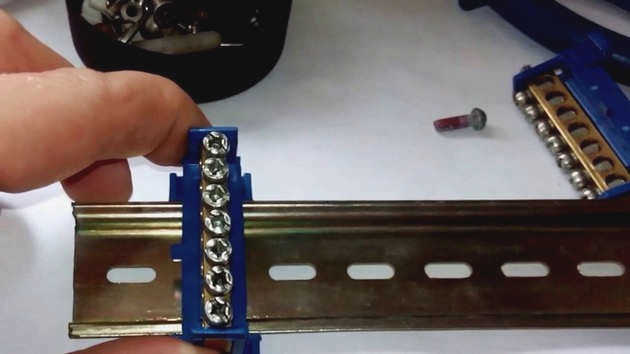

- При установке электрических панелей используйте дополнительные приспособления, такие как перфораторы (иначе называемые шинами), для соединения нулевого и заземляющего проводов. Их следует располагать по краям, чтобы они не закрывали рабочую переднюю панель.
Установка и монтаж распределительного щита в частном доме, квартире или бунгало не требует никаких разрешений, но необходимо соблюдать общие правила электромонтажа.
Независимо от того, выполняете ли вы работу самостоятельно или нанимаете опытного электрика, вы должны следовать соответствующим стандартам PEEU (Pole Electrical Installation Regulations). Если вы устанавливаете распределительный щит в рамках первого подключения вашего дома, квартиры или дачи к электросети, электрокомпания проверит установку!
