Интернет-розетка. Схема подключения.

Через интернет-розетки мы подключаем ноутбуки, компьютеры, телевизоры, "умные" холодильники и другие "умные" устройства к Всемирной паутине. В этой статье я расскажу, как подключить интернет-розетку самостоятельно и приведу схему подключения, не прибегая к помощи специалиста.

Основное отличие интернет-розетки от обычной электрической розетки заключается в том, что она имеет свой собственный уникальный разъем, к которому подключается специальный тип проводки, называемый витой парой. Его уникальность заключается в том, что он содержит 8 отдельных медных проводов, скрученных вместе в 4 пары. Благодаря такой системе соединения смягчаются существующие электромагнитные помехи, что обеспечивает высокую скорость передачи данных (до 1000 Мбит/с).

Ответный разъем называется RJ-45/8p8c. Он крепится к кабелю с помощью специального инструмента, а провода разъема должны быть расположены в определенном порядке.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по характерным признакам:

1. По количеству имеющихся гнезд. Существуют одинарные, двойные и терминальные модификации (на 4-8 гнезд). Отдельным подвидом терминальной розетки является комбинированная розетка (с дополнительными типами разъемов, например, аудио, USB, HDMI и другими).
2. В зависимости от пропускной способности информационного канала. Они подразделяются на следующие категории: UTP 3 – до 100 Мбит/с; UTP 5e – до 1000 Мбит/с; UTP 6 – до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют розетки внутреннего монтажа (механизм и контактная группа клемм утоплены в стену) и розетки поверхностного монтажа (механизм монтируется на стену).

Теперь мы подошли к самому важному вопросу. Как подключить компьютерные розетки Legrand, Lexman и вообще как подключить интернет-розетку?

Для этого сначала разберемся в общих принципах подключения кабелей передачи данных, а затем в особенностях их подключения к различным типам разъемов.

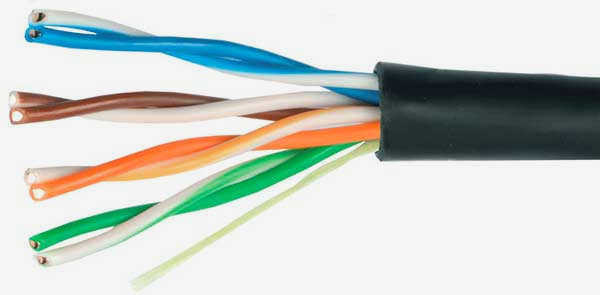

В данном типе кабеля для соединения розеток и разъемов используется витая пара, которая имеет строго стандартизированную цветовую маркировку каждого проводника. Соединение выполняется на основе этой цветовой кодировки.

Почти все современные локальные сети используют для своих соединений разъемы RJ-45. Хотя официальное название этого разъема – 8P8C, что в основном означает: 8 позиций, 8 контактов. Таким образом:

1. В настоящее время существует два общепринятых стандарта соединений: TIA/EIA-568A и TIA/EIA-568B. Разница между ними заключается в расположении проводов.
2. Согласно стандарту TIA/EIA-568A, зеленый/белый провод подключается к первому контакту разъема, далее в порядке возрастания следуют зеленый, оранжевый/белый, синий, синий/белый, оранжевый, коричневый/белый и коричневый. Этот способ подключения встречается несколько реже.
3. В стандарте TIA/EIA-568B порядок проводов следующий: оранжевый/белый, оранжевый, зеленый/белый, синий, синий/белый, зеленый, коричневый/белый и коричневый. Этот тип подключения используется гораздо чаще.

Классификация розеток для подключения к Интернету

Общеизвестно, что во время ремонта электрические провода, ведущие к розеткам, прячутся в стенах или за декоративными покрытиями. Точно так же проводка для подключения к Интернету должна быть надежно скрыта, чтобы не портить интерьер помещения.

Интернет-розетки, устанавливаемые в квартире или частном доме, изготавливаются по другому стандарту и называются компьютерными розетками или розетками для передачи данных. Эти изделия выпускаются в различных модификациях, но наиболее популярны те, которые оснащены гнездом RJ45 (универсальный стандарт).

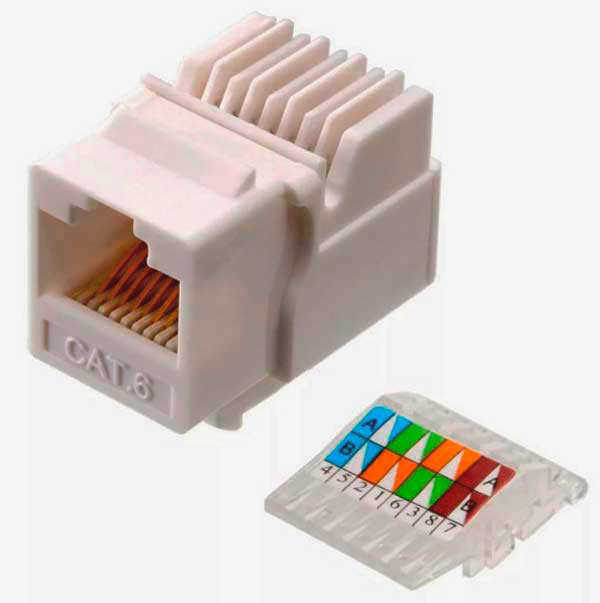

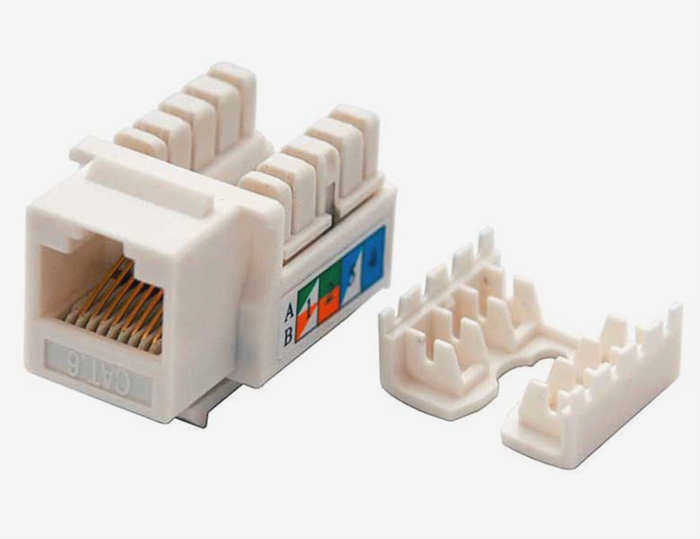

Разъемы (контактные колодки), установленные в интернет-розетках различных производителей, показаны на рисунке ниже.

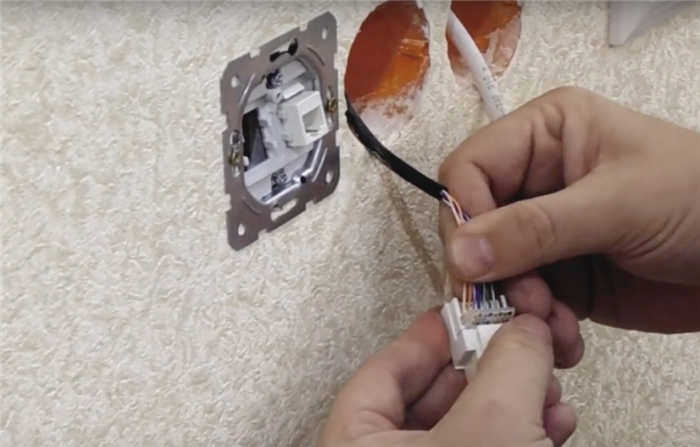

Примечание: Простота конструкции такого изделия позволяет подключить его к существующей интернет-сети самостоятельно, без помощи специалистов.

К особенностям данного типа розеток относится не только их необычный внешний вид, но и наличие разъема с большим количеством контактов, а также особый способ подключения. Соответственно, была проведена классификация интернет-розеток (по типу разъема). Помимо уже описанных вариантов, существуют следующие типы соединений: RJ11, RJ14 и RJ48.

Первые два названия представляют собой особый тип разъемов с контактами формата 6P4C. Они обеспечивают надежное соединение между кабелем и приводом. Они имеют специальную защелку на корпусе, которая предотвращает случайное выпадение корпуса из гнезда Legrand. Наряду с гнездом RJ48, разъем RJ14 является одним из интерфейсов, используемых для подключения различных компьютерных устройств.

Как подключить интернет-кабель к электрической розетке

После того как вы определили, какие розетки и кабели подходят для подключения к Интернету, можно переходить к описанию самого процесса. Выполняемые работы различаются, прежде всего, в зависимости от типа установки (поверхностный и скрытый монтаж). В первом случае используются изделия поверхностного монтажа, а во втором – их встраиваемые аналоги. Кроме того, необходимо указать тип кабеля, который будет подключен к розеткам. Для этого используется кабельная продукция, которая прокладывается в специальных каналах в пластиковых тумбах и не подключается к линиям электропередач.

Что такое распиновка кабеля и его подключение

Перед тем как самостоятельно подключить интернет-розетку, необходимо сначала разобраться в особенностях процедуры обжима коннектора. Самое главное, на что следует обратить внимание в данном случае, – порядок расположения контактов на соединительных клеммах (распиновка).

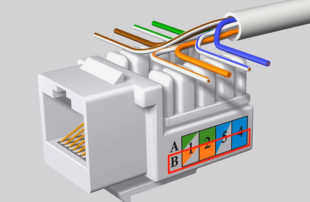

Под распиновкой понимается порядок, в котором провода обжимаются на интернет-розетке или разъеме RJ45. Схема, в соответствии с которой выполняется эта операция, обычно напечатана на модуле с разделенными с обеих сторон контактами. Для обозначения конкретного соединения контактов используется цветовая кодировка.

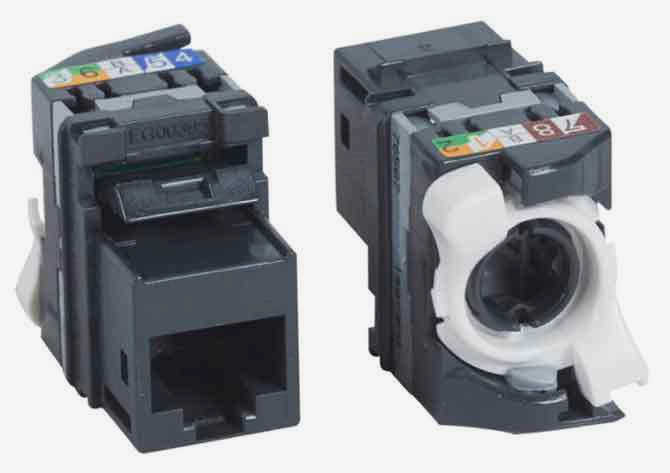

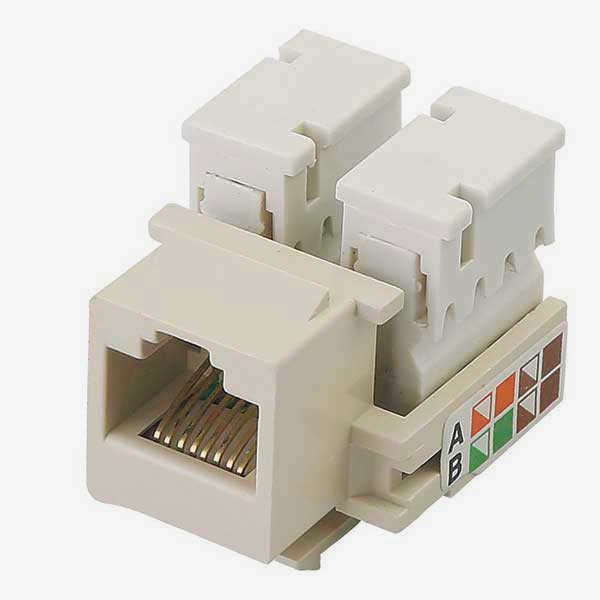

На фотографии ниже показан розеточный модуль Legrand с цветовой кодировкой для подключения проводов.

Дополнительная информация: Для розеток с разъемами RJ45 рекомендуется выбирать 4-парный кабель UTP серии "5E" (фото справа).

Схема подключения интернет-кабеля по цветам

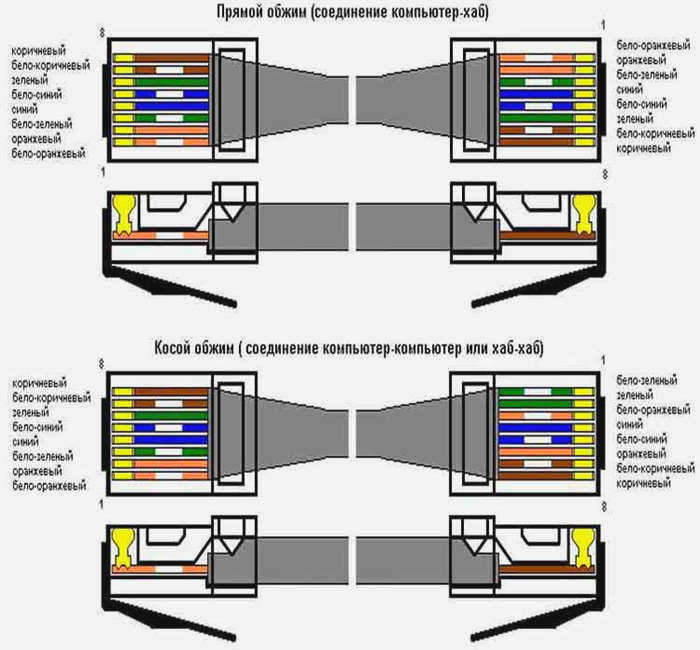

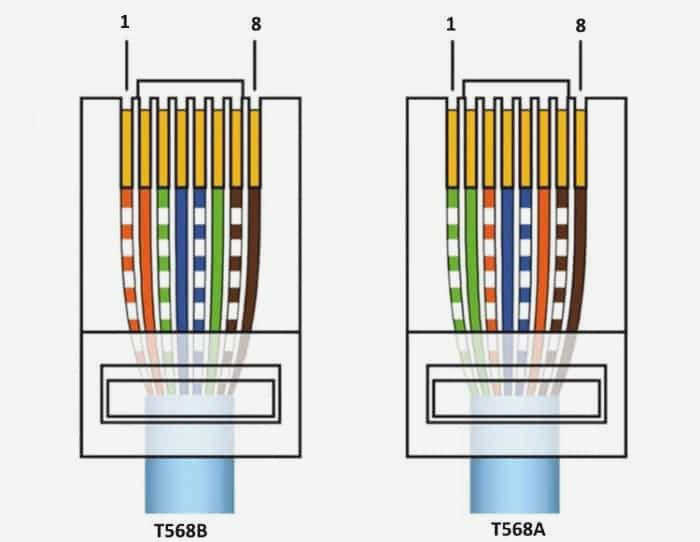

При подключении интернет-кабеля используется одна из двух схем: T568A и T568B. Они эквивалентны, но отличаются сопряжением цветных проводов. Распределение типа 'A' редко используется в России. В Российской Федерации используется вторая цветовая пара интернет-кабеля – тип 'B'.

Интернет-кабель может иметь 2 или 4 пары проводов. Скорость передачи данных в 2-парном кабеле составляет максимум 1 Гбит/с, тогда как в 4-парном она уже равна 1-10 Гбит/с.

В настоящее время в квартирах и частных домах чаще всего используются 2-парные кабели с 8-контактными разъемами. Ведь большинство провайдеров предлагают скорость интернета не более 100 Мбит/с. Однако не исключено, что предоставляемые услуги будут улучшаться благодаря новой технологии. Это позволит обычным пользователям получать и передавать данные через Интернет со скоростью в несколько гигабит. По этой причине в квартире или частном доме лучше сразу же после нового подключения проложить 4-парный кабель. При использовании витой пары не потребуется прокладывать новый кабель при увеличении скорости передачи данных.

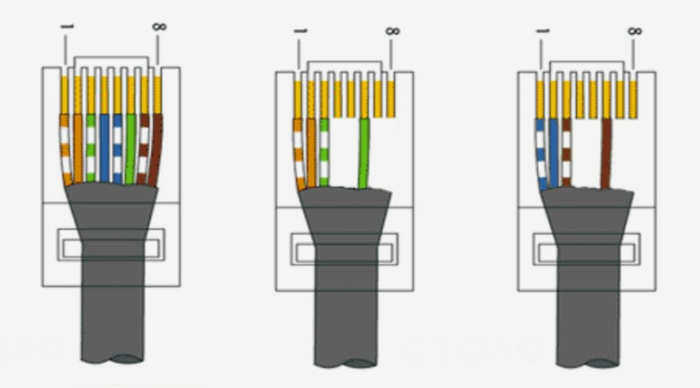

Для передачи сигнала используются контакты 1, 2, 3 и 6 разъема. К каждому разъему подключается провод определенного цвета. При подключении по схеме T568A информация передается с помощью белого, синего, бело-коричневого и коричневого проводов. При подключении по схеме T568B сигнал передается с помощью бело-оранжевого, оранжевого, бело-зеленого и зеленого проводов. Эти провода подключаются к контактам 1, 2, 3 и 6 разъема соответственно.

Обжим коннектора витой пары

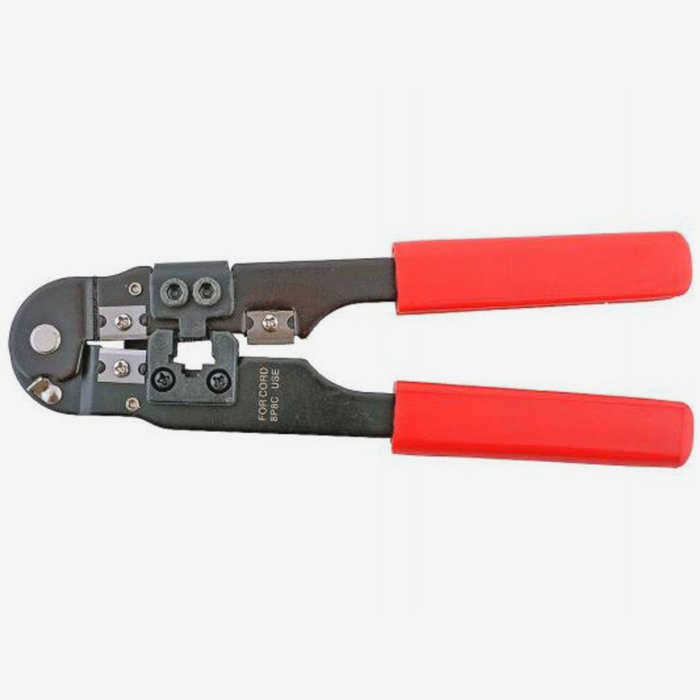

Различные цветные провода интернет-кабеля обжимаются в коннекторе с помощью специального обжимного инструмента. Они облегчают подключение кабеля витой пары к разъему. Их цена варьируется от 200 пенсов до 1 500 пенсов. Если вы не планируете обжимать разъемы ежедневно, вы можете использовать самый дешевый вариант или поспрашивать у знакомых.

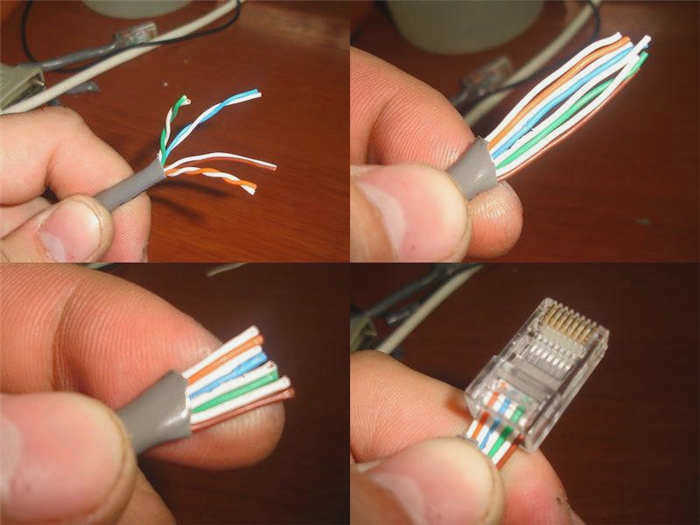

Процесс подключения интернет-кабеля к разъему выглядит следующим образом:

1. Снимаем изоляцию с витой пары на расстоянии от 70 до 80 мм от конца кабеля.
2. Пары цветных проводов раскручиваются, выпрямляются, располагаются с разных сторон и вставляются в соответствии со стандартом 'B'. Если присутствует экранирующий провод, он не используется. Его следует просто отогнуть в сторону.
3. Развернутые разноцветные провода обжимаются между указательным и большим пальцами. Провода должны быть уложены ровно и плотно.
4. Выровненные провода обрезаются кусачками. Их длина должна составлять от 10 до 12 мм. Для проверки рекомендуется подключить разъем к разъему. Это гарантирует, что изоляция интернет-кабеля начинается выше выступа защелки на крышке разъема.
5. Кабели, обрезанные до нужной длины, вместе с частью изоляции витой пары вставляются в разъем. Разъем следует держать так, чтобы защелка была направлена вниз, а каждый кабель должен находиться в отдельной полоске. Разноцветные провода вставляются в разъем до упора. Они должны прилегать к противоположному краю разъема.
6. Разъем вставляется в специальные щипцы. Прижмите интернет-кабель к краю разъема.
7. Без резких движений сближают ручки плоскогубцев. Если RJ-45 правильно размещен в инструменте, то чрезмерного усилия не требуется. В противном случае разъем необходимо переставить в гнездо клещей.

Подключение интернет-розетки Schneider

Интернет-розетка от французского производителя Schneider предлагает два гнезда для подключения к Всемирной паутине. Особенностью является то, что к одной розетке можно подключить более одного компьютера.

Для этого к розетке одновременно подводится два кабеля. Это удобно тем, что при наличии двух компьютеров нет необходимости прокладывать дополнительные кабели, которые потом приходится прятать, нарушая декор помещения.

Чтобы подключить парную интернет-розетку Schneider, необходимо:

1. подготовить инструмент – плоскогубцы, острые боксерские ножницы, обжимной инструмент;
2. Если от стены к коробке проложены два провода, протяните их;
3. с помощью канцелярского ножа снимите верхний слой изоляции примерно в 4 сантиметрах от конца провода. Проделайте то же самое с другим проводом;
4. затем удалите концы проводов с обоих кабелей. Разделите их так, чтобы в каждом из них было по восемь жил;
5. Теперь последовательно подключите провода к одной и другой клемме. Для этого возьмите одну из клемм и вставьте в нее провода соответствующего цвета. Затем затяните клеммы. Проделайте то же самое с другим проводом;
6. Затем установите розетку на место и проверьте соединения.

Ошибки при подключении

Если при проверке подключения не происходит соединения, возможно, во время монтажа или подключения витой пары возникли ошибки. К таким случаям относятся:

• Тип 'B' используется в автономной установке, а разъем и модем были приобретены уже в собранном виде. Если не проверить тип подключения, может случиться так, что розетка будет подключена по одному типу, а кабель по другому – тип 'A'. По этой причине соединение не будет установлено. Необходимо проверить, как перекрещен разъем, а затем выполнить соединение витой парой.
• При вставке кабеля витой пары в клеммы оболочка кабеля была повреждена при попытке зачистить кабель ножом. Для обеспечения коммутации контакты должны быть вставлены в пазы и правильно обжаты.
• Кабель был оставлен слишком длинным. Для интернет-розетки следует оставлять не более 20 см. Если кабель 30-40 см, розетка будет болтаться и ее нужно будет укоротить. Для этого вам придется повторить всю процедуру установки с нуля.
• Вы все сделали правильно, но розетка все равно не работает. Скорее всего, это означает, что вы приобрели бракованное устройство с производственным дефектом. На рынке существует множество авторитетных производителей розеток, которые гарантируют качество своей продукции. Поэтому лучше приобретать именно такие розетки.
