Все эти факторы позволяют иметь базовые навыки и знания для самостоятельной установки и подключения электрического котла, не привлекая профессионала. Однако следует помнить, что условием гарантии, предоставляемой большинством производителей, является выполнение монтажа специализированной службой. Однако простота установки положительно сказывается на стоимости услуг профессионалов.
Как подключить электрический бойлер
Электрический котел является лучшим с точки зрения удобства – он не требует обслуживания, наиболее надежен, а замена перегоревшего нагревательного элемента обходится в копеечку. Он программируется, практически бесшумен, компактен и устанавливается в любом месте. Рассмотрим, как его подключить и эксплуатировать…..
- Электрический котел не имеет себе равных по удобству – "нажал кнопку и забыл", к нему вообще не нужно подходить. Поэтому электрические котлы все чаще устанавливаются в качестве основного теплогенератора.
- Электрические котлы считаются лучшим резервом из-за своей надежности. Эксперты рекомендуют устанавливать его с чем угодно – газом, твердым топливом, жидким топливом…..
Однако ключевую роль играет цена на электроэнергию. В большинстве случаев электрокотел остается резервным или временным. Его тепло обойдется в 5 раз дороже, чем от газа или угля. Однако при определенных обстоятельствах можно обойтись и дешевле, что мы и рассмотрим ниже. Но прежде всего – как подключить электрический котел.
Какой кабель для котла, какое сечение кабеля
Мощность двухфазного электрокотла (рассчитанного на 220 В) – до 7 кВт, чаще 3-6 кВт. Мощность трехфазного 380 В обычно составляет 6-20 кВт. При подключении необходимо строго соблюдать правила.

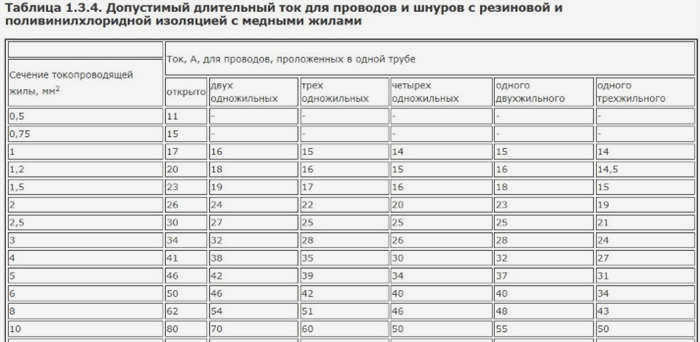

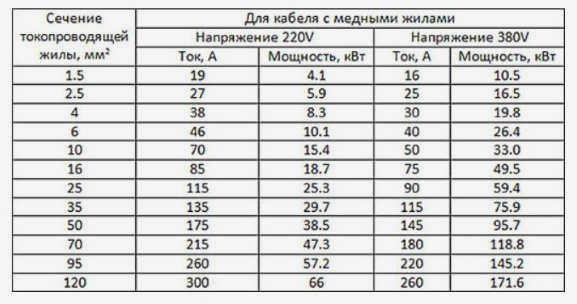

Электрический котел подключается непосредственно к распределительному щитку через отдельный кабель. Необходимая секция для котла будет указана в руководстве по эксплуатации котла. Можно использовать общий ориентир, зная максимальную мощность прибора. Выдержка из таблицы по выбору сечения медного провода ….
Для котла мощностью 5 кВт и напряжением 220 В можно использовать медный провод сечением 2,5 мм2 при максимальном токе 25 А и максимальной мощности 5,5 кВт. Для котла мощностью 6 кВт и напряжением 220 В рекомендуется подключение медным проводом сечением 4 мм2.
Для котла мощностью 10 кВт и напряжением 380 В требуется пятипроводный кабель с минимальным сечением медной жилы 2,5 мм2. Для котла мощностью 15 кВт, однако, рекомендуется кабель с медными жилами сечением 4,0 мм2 или больше. Общие рекомендации приведены в таблице.
Для 220 В используются трехпроводные кабели ПВВ или аналогичные кабели, а для 380 В – пятипроводные кабели, проложенные в соответствии с нормами.
Варианты установки
Итак, для начала разберемся в вариантах подключения электрического бойлера в частном доме и квартире своими руками:
- Если мощность водонагревателя не превышает 3,5 кВт, то его обычно питают от розетки. Допускается однофазное питание от сети 220 В.
- Если мощность составляет от 3,5 до 7 кВт, вам придется самостоятельно выполнить электромонтаж непосредственно от распределительной коробки. Это связано с тем, что розетка может не выдержать большой токовой нагрузки. Как и в предыдущем случае, допустимо использовать сеть 220 В.
- Последний вариант, с которым вы можете столкнуться, – это электрический котел мощностью более 7 кВт. В этом случае необходимо не только проложить отдельный кабель от распределительной коробки, но и использовать более мощную 3-фазную сеть 380 В.
Однофазная электропроводка
Как мы уже говорили, водонагреватель можно подключить к однофазной сети через вилку или отдельный питающий кабель. Нет смысла останавливаться на первом варианте, так как любой человек может вставить вилку в розетку.

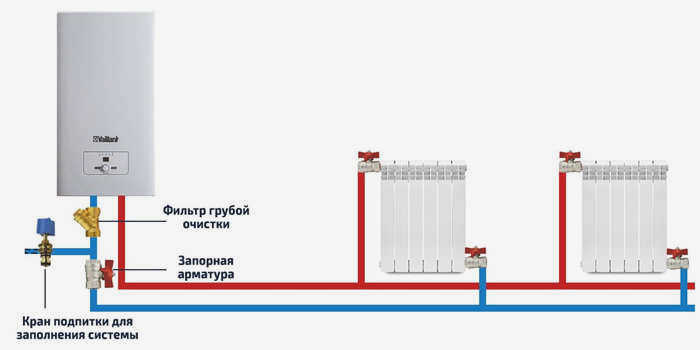

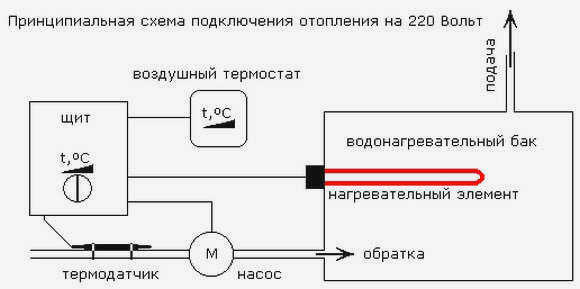

Что касается второго варианта, то сначала необходимо рассчитать сечение тока (если требуемый диаметр жилы не указан в паспорте изделия), а затем подвести кабель к месту установки бойлера. Дальнейшая процедура проста – подключите фазный, нулевой и заземляющий провод к соответствующим клеммам на приборе (на них есть маркировка). Вот схема подключения электрического котла с терморегулятором к системе отопления:

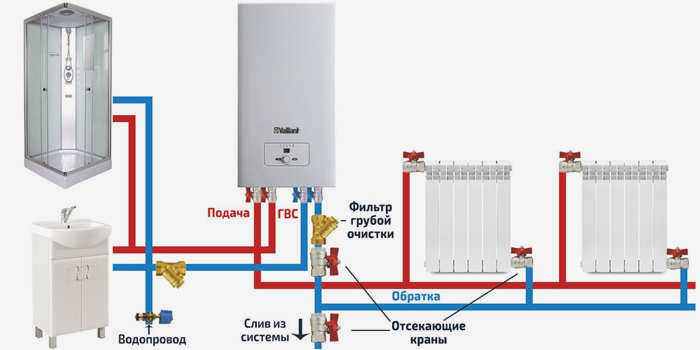

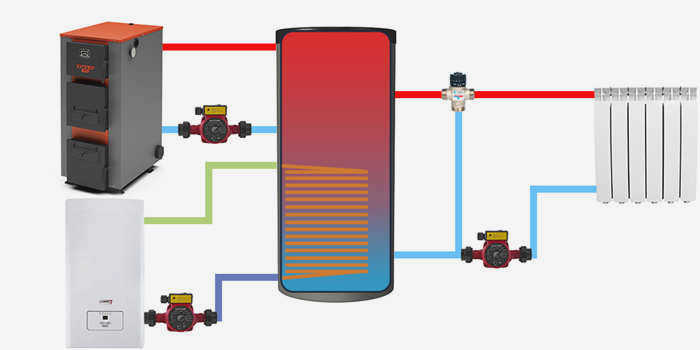

Схемы отопления отдельно стоящего дома с помощью электрического котла

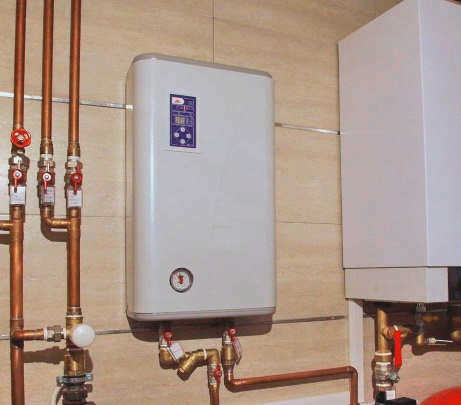

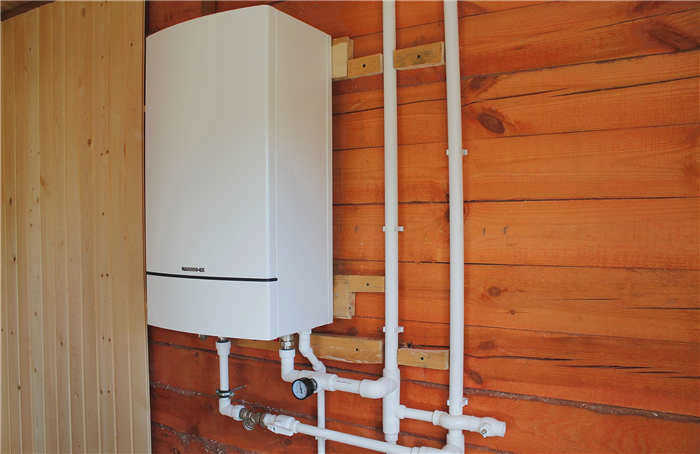

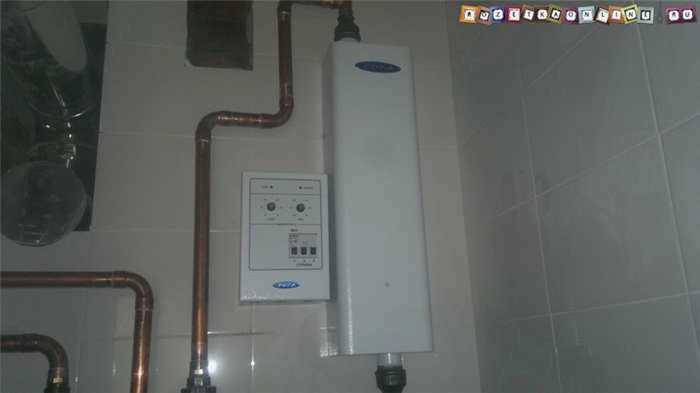

Монтаж электрического котла на стену
- Очистите стену от пыли и грязи.
- Монтажные комплекты: монтажная пластина, дюбели и шурупы обычно входят в комплект поставки котла.
- Разметьте стену под монтажную пластину и просверлите отверстия нужного диаметра для дюбелей (обычно Ø 10 мм), вставьте дюбели в отверстия.
- Подвесьте котел на резьбовые крюки, а затем затяните винты.
В зависимости от модели крепежные элементы могут немного отличаться. При установке моделей Protherm Scat необходимо закрепить монтажную планку, а затем подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.
Как выбрать внешний термостат для электрического котла и ежемесячно экономить до 30% расходов на отопление?

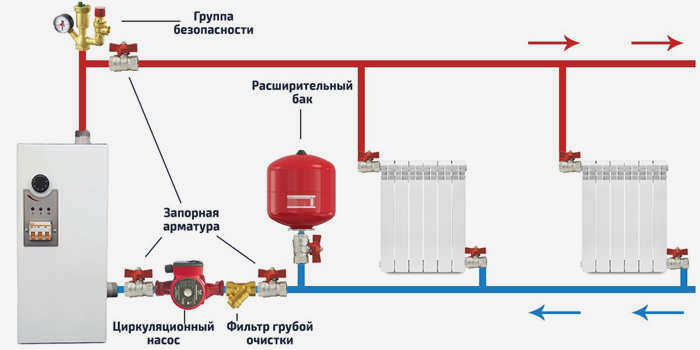

Схема подключения
В случае установки электрического котла отопления в моноблок, который уже содержит все необходимые компоненты системы, достаточно подключить подающую и обратную трубы к соответствующим разъемам. Подача воды в систему должна быть соединена с обраткой через подпиточный клапан.
Цены на подключение электрического котла отопления
Цены на подключение зависят от объема выполняемых работ, региона и компании/менеджера. В Москве и Московской области стоимость работ составляет в среднем 4 200-12 500 рублей, в Санкт-Петербурге – 3 900-8 000 рублей, в регионах – 3 500-7 000 рублей. В стоимость входит установка и подключение только электрического котла или, реже, электрического котла и одного радиатора.
Стоимость подключения других компонентов системы отопления, таких как расширительный бак, циркуляционный насос, косвенный водонагреватель или теплый пол, рассчитывается отдельно и может составить еще 2-5 тысяч рублей. Среднее время работы составляет 2-4 дня.

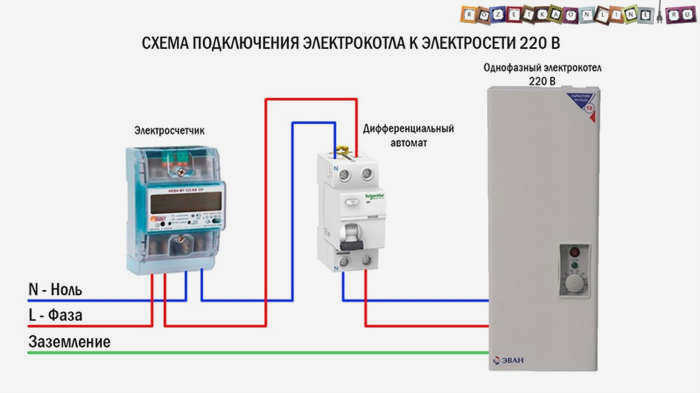

Схема подключения электрического бойлера к электросети 220 В (однофазной)
Как видно, линия питания котла 220 В защищена автоматическим выключателем остаточного тока, который сочетает в себе функции автоматического выключателя (АВ) и устройства защитного отключения (УЗО). Заземление корпуса также является обязательным.

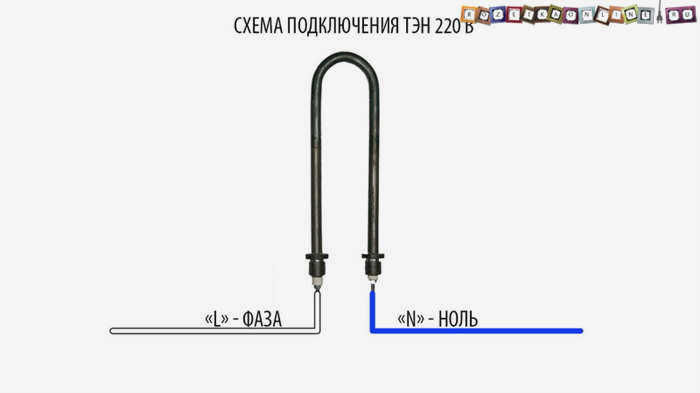

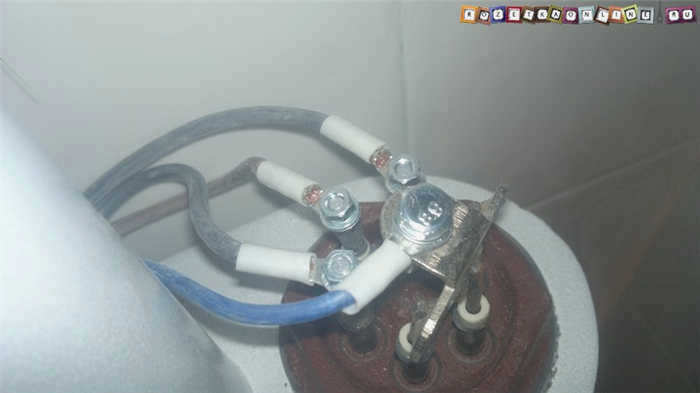

Нагревательный элемент (элементы) (если их несколько) в этом котле рассчитан на напряжение 220 вольт, поэтому один конец трубчатого электронагревателя подключается к фазе, а другой – к нулю.
Для подключения котла требуется трехжильный кабель (фаза, рабочий ноль, защитный ноль – земля).

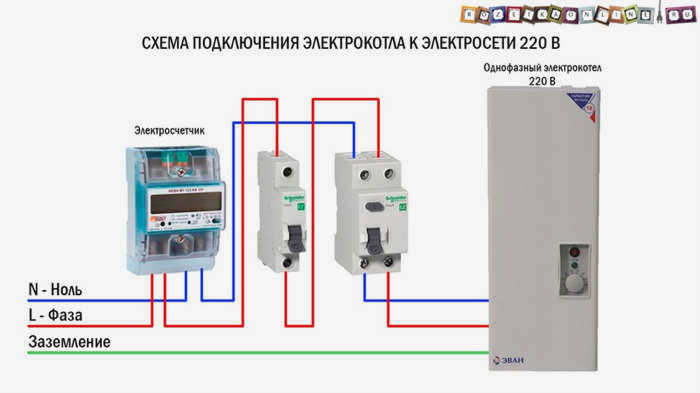

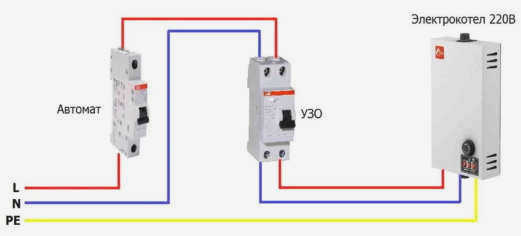

Если не удается найти подходящий автоматический выключатель утечки на землю или он просто слишком дорог в выбранном ассортименте автоматических выключателей, его всегда можно заменить комбинацией автоматический выключатель (АВ) + устройство защитного отключения (УЗО), в этом случае схема подключения однофазного котла к сети выглядит следующим образом:
Теперь остается выбрать нужную марку и сечение кабеля, а также номиналы защитной автоматики для правильного подключения электрокотла.
Лучше рассчитать с запасом, потому что в будущем, когда вы решите поменять котел, вы не сможете выбрать более старую (более мощную) модель без серьезной проводки.

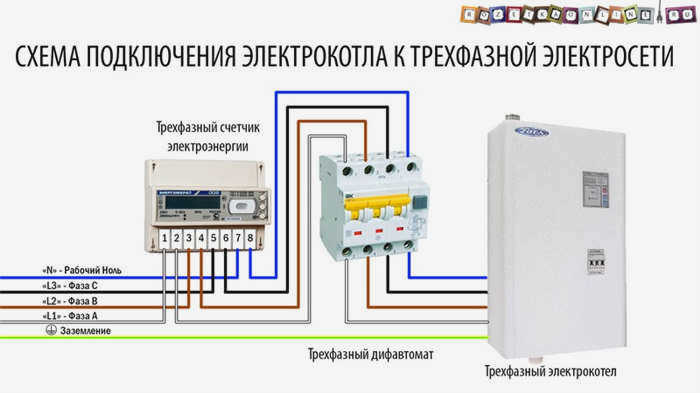

Схема подключения электрического котла с питанием от сети 380 В (трехфазной)

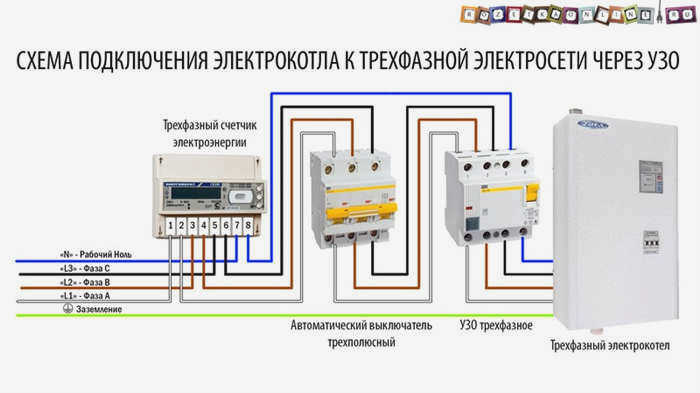

Общая схема подключения электрического котла с напряжением 380 В выглядит следующим образом:
Как видно, линия защищена трехфазным автоматическим выключателем остаточного тока, а корпус котла обязательно соединен с землей.

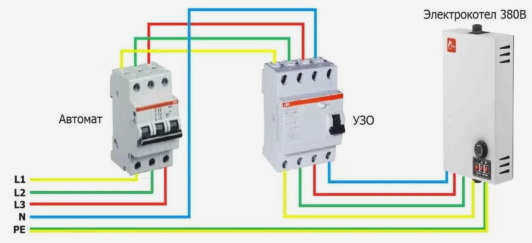

Как обычно, следуя традиции, я представлю схему подключения трехфазного электрического котла с комбинированным автоматическим выключателем (АВ) и устройством остаточного тока (УЗО) в цепи, которое часто дешевле и доступнее, чем автоматический выключатель.
Выбирать номинал автоматического выключателя и сечение кабеля для трехфазных котлов разной мощности удобно по таблице ниже:
Трехфазные электрические котлы обычно оснащены одновременно тремя нагревательными элементами, а иногда и более. Практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключается следующим образом:
