Основные критерии изложены в противопожарных нормах. Как уже упоминалось выше, правильная установка дымохода зависит от его диаметра, высоты и типа установки. Обязательным условием является расстояние от стен и потолков, наличие потолка и монтажа воздуховода, а также правильная изоляция всех соединений.
Какой дымоход лучше для твердотопливного котла: виды и особенности монтажа
Дымоход – один из ключевых компонентов системы отопления помещений. Через него отходы продуктов сгорания выводятся наружу. Он может быть изготовлен из различных материалов. Мы рассмотрим, какой тип дымохода лучше всего подходит для твердотопливного котла, чтобы понять, как организовать наиболее надежную, эффективную и безопасную конструкцию.
Правильная конструкция дымохода влияет на стабильность тяги и эффективность работы отопительного прибора. Неподходящая труба (слишком маленького сечения, с шероховатой внутренней поверхностью) и неправильный монтаж приводят к чрезмерному засорению сажей, за которым следует перегрев, приводящий к разрушению и выделению вредных химических веществ. Время работы без необходимости ремонта или замены отдельных компонентов также очень важно. Поэтому на этапе проектирования следует четко определить, что предпочтительнее – нержавеющая сталь, керамика или кирпич.

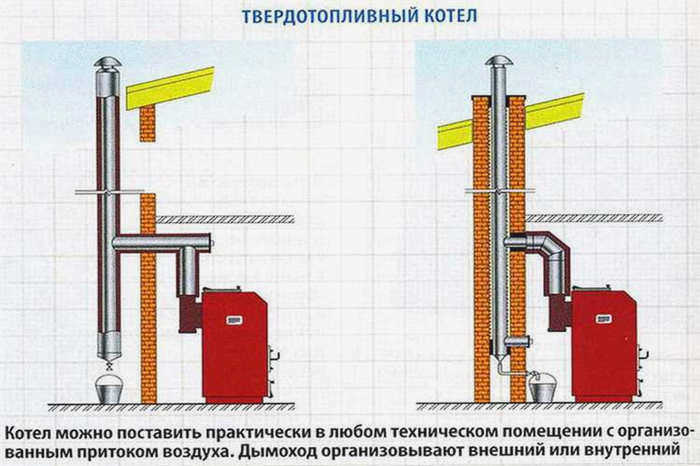

Требования к дымоходной системе для твердотопливных котлов
- Как можно более вертикальный. В идеале он должен быть направлен вверх, чтобы аэродинамическая сила дымохода была как можно более эффективной.
- Воздуховод должен иметь большее сечение, чем дымовая труба. Допустимо также, чтобы они были равны, но это в крайнем случае.
- Высота трубы не должна быть меньше требуемого значения, указанного в техническом паспорте печи. При сооружении рукава необходимо учитывать уровень и угол наклона крыши, а также расстояние от конька.
- Для стимулирования тяги необходимо сделать прогонный участок. Для этого устанавливается тройник, затем участок в 1 метр перпендикулярно крыше, и только потом дальнейшие участки.

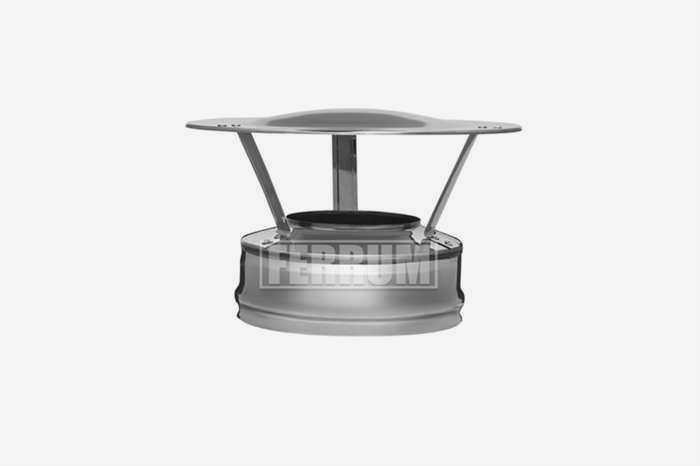

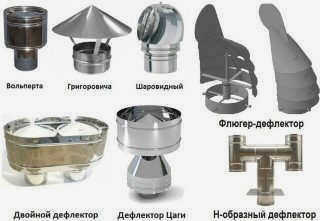

- Наличие дефлектора обязательно (при наличии ветровой поддержки).
Принципы установки
Угарный газ практически невозможно обнаружить; он не имеет ни вкуса, ни запаха и визуально невидим. Кроме того, он тяжелее воздуха, поэтому оседает и остается в помещении. Поэтому при установке теплогенератора и дымохода необходимо соблюдать основные правила:
- При установке тяжелой плиты или камина заранее подготовьте фундамент: небольшую площадку, которая не отойдет, если основание конструкции покосится.
- Настенные и потолочные плитки, если они изготовлены из горючих материалов, должны располагаться на значительном расстоянии от источника огня (примерно 40 см). В местах прохода стен и потолков: 500 мм для горючих материалов, 380 мм для негорючих материалов.
- Необходимо соблюдать минимальное количество изгибов в дымоходе. Следует избегать прямых углов в системе; лучше разделить такой изгиб на две части или использовать элементы с меньшими и большими углами.
Существуют стандарты на монтажные работы в зависимости от вида используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Если их проигнорировать, то может возникнуть ряд несоответствий, которые повлияют на работу отопительного прибора. Неправильный выбор прибора может привести к перегреву потолка, недостаточная тяга – к накоплению сажи, а негерметичный монтаж – к задымлению помещения.
Основные характеристики дымохода
Диаметр
Как правило, производители отопительных приборов указывают в своих инструкциях рекомендуемый диаметр дымохода. Этот параметр напрямую связан с тягой дымохода. А уже от него зависит высота, связь прямо пропорциональная. Основное требование: диаметр не должен быть меньше диаметра дымохода, это запрещено.
Высота
Расчет высоты дымохода по отношению к коньку основывается на требованиях СНиП 41-01-2003 и СП (строительные нормы и правила) 7.13130.2009, а также на рекомендациях производителя радиаторов.

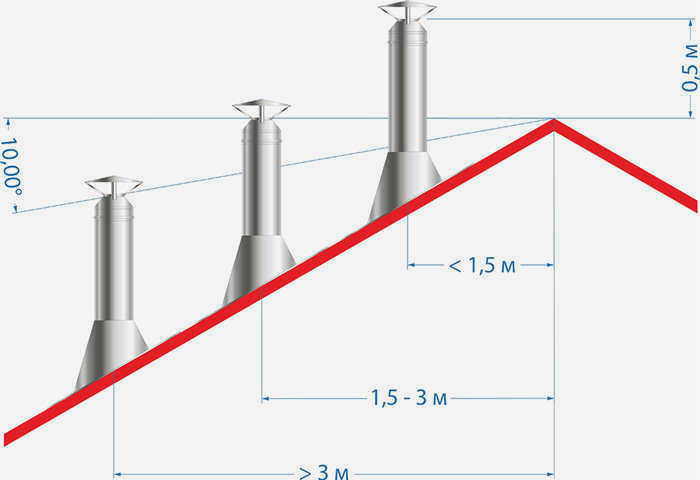

Если крыша плоская, то высота над крышей составляет не менее 50 см. На скатных крышах, если дымоход находится в пределах 1,5 м от конька, его высота должна быть не менее 50 см от последнего или перил. Если он расположен между 1,5 и 3 м – его высота не должна быть ниже конька или парапета. Если строение находится дальше 3 метров от линии хребта, его минимальная высота определяется путем проведения линии под углом 10 градусов к горизонту.
Материал
Сегодня у потребителей есть множество вариантов, когда дело доходит до выбора системы дымоудаления:
- Классический вариант дымоходных труб из кирпича;
- Керамические аналоги;
- Модульные дымоходы из нержавеющей стали, которые стали популярны относительно недавно, но уже успели зарекомендовать себя как простое, но надежное устройство.
Конструкция и принцип работы

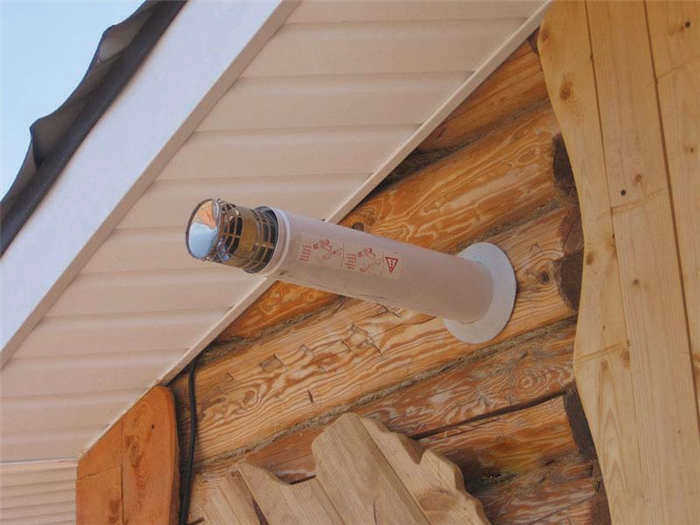

Само название означает "двойной воздуховод". Оно обозначает две трубы разного диаметра, одна из которых вставляется в другую. По сути, коаксиальная дымоходная система для газового котла представляет собой набор пар труб, вложенных одна в другую – узкая в широкую. Для того чтобы их центральные оси были выровнены друг с другом, их поверхности соединены поперечинами, которые удерживают их в нужном положении.
Внутренний контур диаметром 60 мм и более используется для отвода дымовых газов. Внешний контур, диаметром 100 мм или более, используется для подачи воздуха, известного как "впуск". Поступление кислорода необходимо для максимального сгорания топлива, что значительно повышает эффективность работы котла и снижает выбросы в атмосферу.

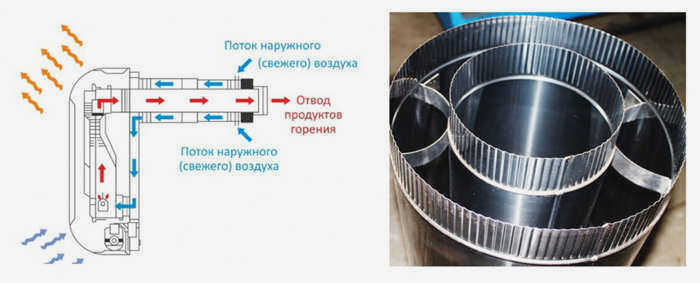

Как работает конструкция
Воздушные массы с улицы засасываются через трубу большего диаметра. Проходя через внешний канал, они поглощают тепло из внутреннего канала, которое используется для удаления дымовых газов. Воздух разного качества и температуры движется в разных направлениях. В камеру сгорания он поступает уже горячим; для его нагрева не требуется дополнительной энергии, что значительно повышает КПД. Одновременно снижается расход газа в единицу времени, что делает систему отопления гораздо более экономичной.
После нагрева внутреннего пространства наружный воздух одновременно охлаждает его, предотвращая перегрев. Эта особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, позволяет устанавливать его даже в деревянном доме без дополнительной защиты: в исправном состоянии он полностью пожаробезопасен. Тем не менее, его часто дополнительно утепляют базальтовой теплоизоляцией, так как это значительно улучшает тягу и эксплуатационные характеристики.
Критерии выбора
При выборе подходящей конструкции для вашего дома необходимо учитывать некоторые моменты:
- Большинство дымоходов максимальная температура дымовых газов составляет 150-160°C. Большинство марок нержавеющей стали легко выдерживают эту температуру, но воздействие химических веществ – уже нет. Поэтому рекомендуется выбирать кислотостойкие материалы.
- Воздух, проходящий через трубы, постепенно вызывает конденсацию. КонденсатПроцесс отвода отработанных газов нарушается. Это менее характерно для систем из керамики, асбестоцемента и нержавеющей стали.

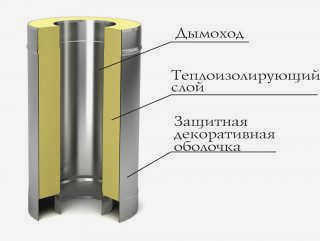

Оптимальной дымоходной системой для частных домов является многослойная система. Благодаря теплоизоляции между трубами, наружная и внешняя температуры уравновешиваются. Количество конденсата в дымоходе значительно уменьшается.
Установка и подключение дымохода из нержавеющей стали
Модульная дымоходная система может быть использована для дымохода любой конфигурации, с хорошей тягой и длительным сроком службы. Подготовительный этап включает в себя расчеты, составление схемы и разметка стен Подготовительный этап включает также составление плана стены и разметку стены под арматуру. С помощью разметки можно максимально точно рассчитать общую высоту конструкции и определить количество и тип крепежа для соединительных секций.
Монтаж дымовой трубы из нержавеющей стали начало работы с печью:
- Печь оснащена переходникомРадиатор оснащен переходником, уплотненным соединительным составом и закрепленным хомутом. Установите вставные трубы, разместив модули на глубине, равной половине их внешнего сечения.
- После формирования прохода для выхода на крышу сформируйте соединение для прохода через крышу. Вставьте многослойную трубу и установите угловой канал, конус и вершину.
- Герметизация Все внутренние швы и стыки герметизируются.
Однослойные трубы должны быть изолированы, а все соединительные участки должны быть загерметизированы специальным средством.
При монтаже наружной системы Переходник должен быть присоединен к трубе отопительного агрегата и загерметизирован. Затем крепится хомут и устанавливается горизонтальный участок трубы. Она выводится наружу с помощью рукава. К стене крепится кронштейн в виде пластины, а затем устанавливается вертикальный отвод, который крепится к поверхности стены с помощью кронштейнов. Сверху устанавливается защитный колпак.
Для того чтобы вентиляционная решетка соответствовала всем нормам, необходимо Принять во внимание диаметр и сечение дымохода, а также высоту дымовой трубы.. Если после установки конструкции тяга недостаточна (объем конденсата слишком велик и прибор перестает работать), увеличьте циркуляцию дымовых газов, используя следующие методы:
Пошаговая инструкция по самостоятельной установке
Чтобы установить дымовую трубу снаружи здания, выполните следующие действия
- Установите котел или плиту или постройте место в нише для дровяного камина.. Установите дымоход и выход дымовых газов (дымовую горловину).
- Просверлите одно отверстие над другим – Просверлите несколько отверстий для зажимов, которые удерживают секции дымохода в вертикальном положении.
- Вставьте дюбели через отверстия. – и закрепите их с обеих сторон (внутри и снаружи) с помощью гаек с нажимными и стопорными шайбами. Навинтите гайки со стопорными шайбами на свободные концы шпилек с внешней стороны здания и прикрутите хомуты, которые будут удерживать дымовую трубу на месте. Используйте контргайки для окончательной фиксации хомутов от самоотвинчивания.
- Проденьте секции через хомуты, соедините их вместе и затяните. Установите крышку дымохода на внешнюю сторону дымохода.
- Прикрепите поворотное колено к нижней части дымохода.. Направьте следующую секцию в помещение.
Проверьте все соединения. Дымоход не должен иметь зазоров между секциями.

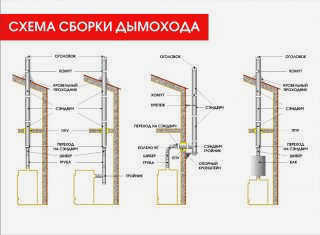

Сборка дымохода
После того как основная часть дымохода собрана, соберите и подключите котел к дымоходу, вставив еще одно колено и дополнительную секцию, которая будет принимать горловину котла для отвода дымовых газов от котла. В случае круглых или овальных дымовых каналов секции, колена и коллектор должны идеально соответствовать форме участка канала.
Секции дымохода должны быть плотно соединены – необходимо избегать щелей и любых зазоров, видимых глазом. В случае дымохода, в котором исключено образование влаги (установлена подходящая теплоизоляция), секции соединяются с нахлестом, направленным вниз: такой подход предотвратит попадание дыма и отходящих газов непосредственно в помещение, где находится камера сгорания.
Горизонтальный участок трубы не должен быть длиннее отрезка длиной 1 метр.
На диагональный участок это ограничение не распространяется – в этом случае дым не движется горизонтально, а всегда поднимается вверх.
Количество поворотных секций в дымоходе не должно превышать трех. Если это правило нарушено, придется использовать вытяжной вентилятор для отвода дыма в слишком длинный и извилистый дымоход. В случае с плитой, которая почти всегда дымит, вентилятор устанавливать не следует: сажа, накопившаяся в результате перегрева двигателя или случайного искрения, может воспламенить эти отложения, и двигатель просто сгорит вместе с пропеллером. Это решение в основном используется в системах котлов, плит и дымоходов, как на чистом топливе, так и с пиролитическим дожиганием твердого и жидкого топлива.
Высота дымохода над плоской крышей составляет до полуметра. На расстоянии от 1,5 до 3 метров оклад дымохода располагается вертикально на одном уровне с коньком крыши, чтобы не создавалась обратная тяга. Если расстояние до конька крыши менее 1,5 метров, то колпак дымохода также должен быть поднят на 50 см над уровнем конька крыши. Если это расстояние превышает 3 метра, оклад должен быть опущен на 10 градусов ниже горизонтальной линии – по отношению к коньку.
