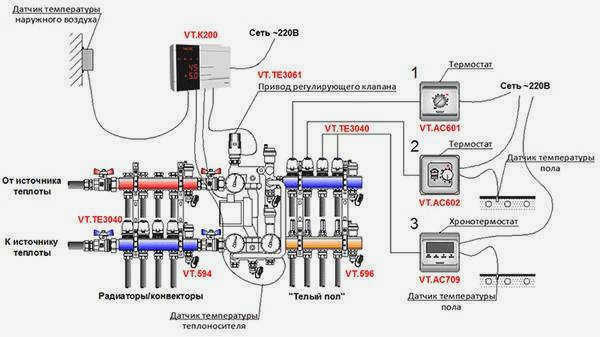

Электропривод устанавливается на обратном коллекторе (коллекторе для водяного отопления), от него тянутся провода к термостату с датчиком температуры воздуха.
Подключение однопроводной системы напольного отопления к термостату
- 1 Как работает термостат?
- 2 Подготовка
- 3 Монтаж одножильного кабеля
- 4 Подключение компонентов системы к электросети
- 5 Детали подключения для различных систем напольного отопления
- 6 Видео: Монтаж одножильного и двухжильного нагревательного кабеля
Терморегулятор является важным компонентом любой электрической системы напольного отопления. Он повышает эффективность всей системы и значительно снижает потребление энергии. Схема установки довольно проста. Установить его сможет даже непрофессионал с базовыми навыками электромонтажа.

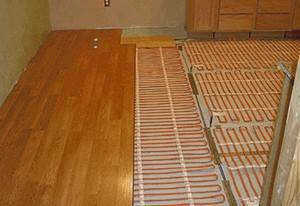

Одножильный нагревательный кабель для напольного отопления
Как работает терморегулятор?
Основная функция терморегулятора – обеспечение стабильной работы электрического напольного отопления. Он включает и выключает нагревательные элементы в определенное время в зависимости от заданных параметров. Это позволяет снизить потребление энергии без ухудшения качества обогрева. Терморегулятор получает информацию о работе системы через специальный датчик. Он устанавливается внутри конструкции и определяет изменения заданной температуры.
Подключение напольного отопления к терморегулятору
Существуют следующие разновидности устройств для регулирования системы напольного отопления
- Механический. Работает с помощью специального механического реостата, который контролирует температуру системы отопления; механический термостат IMIT-TA3n
- электронный. Рабочая температура кабельных нагревательных элементов устанавливается с помощью электронного реле; термостат для теплых полов Thermoreg TI 970
- программируемый. Они работают на основе заранее запрограммированной программы. Управляет процессом включения и выключения нагревательных элементов в определенное время. Программируемый термостат Menred E51
Особенности подключения напольного отопления к термостату и электричеству
Теплый пол предназначен для укладки под напольное покрытие и последующего подключения к электросети. Это делается не напрямую, а через термостат – устройство, используемое для регулирования температуры. Подключение напольного отопления к термостату и электропитанию – операция несложная, поэтому ее можно выполнить, не прибегая к услугам профессиональных электриков. Тем более что производители теплых полов обычно указывают схему подключения на корпусе своих термостатов. Однако если вы человек, который совсем не знаком с тонкостями электричества, некоторые нюансы могут быть вам непонятны. Мы постараемся учесть возможные нюансы и максимально подробно – для "чайников" – описать, как подключить термостат к системе напольного отопления.
Как работает термостат?

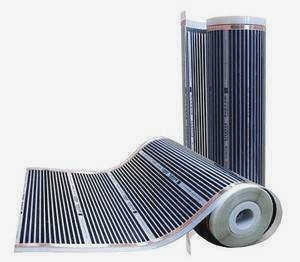

Термостат используется для поддержания стабильной температуры в "теплой" системе и для включения и выключения нагревательных матов (пленок). Устройство "считывает" показания датчика температуры и автоматически отключает питание, как только пол достигает необходимого предела. Термостат продолжает работать и следить за ситуацией. Если датчик обнаруживает отклонение температуры, термостат снова включает питание, и пол начинает нагреваться.
Наиболее распространенными и надежными термостатами являются механические и обычные электронные термостаты. Более совершенными являются электронные программируемые термостаты. Несмотря на существенную разницу в их "содержании", принцип подключения термостатов очень похож.
В базовую комплектацию входит датчик температуры, распределительная коробка, клеммы, а также инструкция по установке и эксплуатации.
Установка и подключение термостата
Типы термостатов
Электрические термостаты для пола могут быть механическими или электронными (программируемыми). Программируемая модель способна не только поддерживать температуру на необходимом уровне, но и делать это в соответствии с временными настройками.
Например, с определенного времени (когда жильцы возвращаются домой) пол нагревается, а днем (когда никого нет дома) – отключается.
Электронная модель предусматривает несколько режимов работы: вечером температура выше, ночью – ниже. Настройки зависят от времени года. Программируемый термостат можно легко интегрировать в систему "умный дом".
Механическая модель имеет простую конструкцию. После установки определенной температуры происходит нагрев пола. Чем дальше, тем больше датчик температуры контролирует систему: нагрев включается, когда температура падает ниже заданного значения, и выключается при достижении заданного значения.
Терморегулятор для системы водяного отопления также может быть двух типов: термомеханический (на основе термостатической головки) и электронный, подключенный к сервоприводу.
Подключение двух систем напольного отопления к одному термостату возможно при соблюдении нескольких условий:
- напольные покрытия должны быть одинаковыми, так как теплопроводность материалов различна. Например, настройки отличаются для плитки и ковра. Если вы установите настройку для ковра, вы будете тратить энергию впустую; если вы установите настройку для плитки, пол, выложенный ковром, не будет нагреваться должным образом.
- Оба контура находятся в одной комнате или в помещениях с одинаковым микроклиматом. Также из-за общих настроек.
- Длина периметра примерно одинакова.
- Полы должны быть не только одного типа, но и одного производителя, так как технические характеристики различаются в зависимости от марки и модели. Результатом смешивания может быть как неэффективная работа одного из контуров, так и его выход из строя.
- Общая мощность электрического теплого пола (потребляемая мощность электрического теплого пола) не должна превышать допустимую мощность термостата, так как в противном случае это может привести к повреждению самого устройства.
Электрический теплый пол
Электрический теплый пол может быть подключен без термостата только в том случае, если он представляет собой саморегулирующийся кабель. В его основе лежит проводящая полимерная матрица.
Сам материал реагирует на изменения микроклимата в доме: когда температура понижается, полимер сжимается, высвобождая множество проводящих графитовых дорожек; когда температура повышается, он расширяется и поглощает дорожки.
Читайте также: Энергопотребление электрического напольного отопления
Для других типов электрического напольного отопления термостат необходим.
В электрической схеме электрического напольного отопления термосенсор является необходимым компонентом для термостата. Он состоит из двух проводов, соединенных с термопарой. Сопротивление проводов изменяется в зависимости от тепла.
Существуют датчики, устанавливаемые на полу, и воздушные датчики. Последние располагаются в корпусе термостата и регистрируют температуру воздуха в помещении. Термостат с воздушным датчиком должен быть защищен от прямых солнечных лучей и размещен вдали от радиаторов. Также нежелательно размещать термостат в месте, защищенном от сквозняков.
Устройство подключается к розетке или к блоку предохранителей (выбор автоматического выключателя) распределительного щита через автоматический выключатель остаточного тока. Устройство может быть установлено на поверхности стены или в специально проделанном отверстии. Соответственно, питающий кабель от распределительного щита прокладывается в кабелепроводе или укладывается на поверхность стены в защитной гофре.

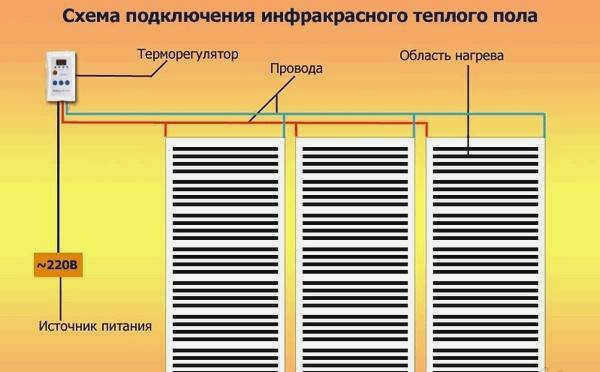

Электрический теплый пол подключается к терморегулятору с отключенными автоматическими выключателями. Перед началом монтажа ознакомьтесь со схемой подключения в руководстве к прибору.

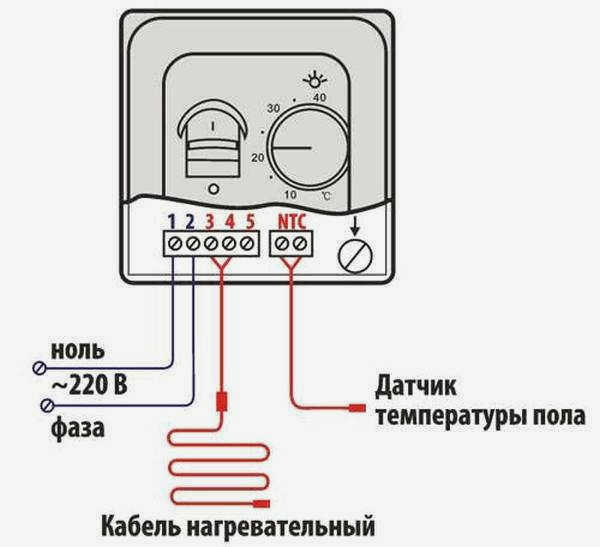

Подключите провода электрического теплого пола к соответствующим клеммам терморегулятора. Не перепутайте назначение проводов: фаза обозначается буквами F или L, а нейтральный провод – буквой N. Принятые цветовые коды: нейтраль – синий, фаза – черный, красный, коричневый, белый. Заземление обозначено зеленым/желтым цветом. См. схему.
