Прежде чем продолжить изучение того, как правильно выбрать, установить и подключить радиаторы и другие отопительные приборы, необходимо рассмотреть два основных типа разводки трубопроводов существующих систем отопления. Они отличаются способом организации подачи к батарее и возврата в систему.
Установка смесителей отопления: технология правильной установки радиаторов своими руками
Комфортную температуру в жилых помещениях обеспечивают разнообразные системы отопления. Основой подавляющего большинства отопительных концепций являются специальные теплоотдающие устройства, называемые в быту радиаторами. Вы можете установить их самостоятельно, если знаете все тонкости их работы.
Мы собрали и систематизировали всю информацию о вариантах и способах подключения. С нашими рекомендациями установка радиаторов своими руками может быть выполнена без малейших проблем. Все читатели данной статьи смогут сделать это без особых проблем.
Подробное описание вариантов и технологий подключения дополнено наглядными схемами, фотоподборками, видеоинструкциями.
Параметры отопления при выборе оборудования
Для того чтобы понять, какие конструкции радиаторов необходимы, пригодятся вводные знания о режимах и условиях работы отопительного оборудования.
Ниже приведен краткий обзор параметров, которые важны при выборе отопительного прибора:
1. внутреннее давление. Значение, необходимое для правильного выбора прибора, способного выдержать давление в отопительном контуре:
- Частный дом (автономный) = 1,5-2 атм.
- Отдельно стоящий дом (централизованный) = 2-4 атм.
- 5-этажное здание (централизованное и отдельно стоящее) = 2-4 атм.
- 9-этажный дом (централизованный и отдельно стоящий) = 5-7 атм.
- Дом более 9 этажей (отдельно стоящий) = 5-7 атм.
- Дом более 9 этажей (централизованный) = 7-10 атм.
Если техническая емкость аккумулятора ниже давления в отопительном контуре, существует возможность снижения давления в агрегате с другими негативными последствиями.
2 Допустимая температура отопления. Характеристика, указывающая верхний предел температуры, выше которого нагреватель может выйти из строя:
- Автономный = до 90⁰C.
- Централизованный с пластиковым распределением = до 90⁰C.
- Централизованный со стальной разводкой = до 95⁰C.
Если температура не соответствует требованиям, уплотнения расплавятся, деформируются и устройство потеряет герметичность.
3 Степень загрязнения теплоносителя. Параметр, интересующий в основном владельцев автономных систем отопления и водоснабжения:
- Отдельно стоящий частный дом = высокий, средний, низкий при установленной системе фильтрации.
- Отдельно стоящий многоэтажный дом = высокий, средний, низкий, если установлена система фильтрации.
- Централизованная = низкая, в редких случаях средняя.
Вода, подаваемая по централизованным сетям в системы централизованного теплоснабжения, проходит комплексную очистку. Содержание песка и глины в воде, добываемой из частных колодцев, скважин, открытых источников, может превышать допустимый предел.
Что необходимо для эффективной работы радиаторной системы?
Эффективная система отопления позволяет экономить деньги на топливе. Поэтому при ее проектировании важно принимать разумные решения. Иногда совет соседа по бунгало или друга, рекомендующего систему, похожую на их собственную, совсем не подходит.
Иногда нет времени решать эти вопросы самостоятельно. В этом случае лучше обращаться к профессионалам, которые работают в отрасли не менее пяти лет и имеют очень лестные отзывы.
Фотогалерея
Фото из
Шаг 1. Независимо от типа отопительного прибора, его установка включает в себя ряд одинаковых шагов. Сначала необходимо разметить стену и установить опоры радиатора.
Шаг 2: Прежде чем закрепить радиатор, проверьте его правильное положение с помощью спиртового уровня. Если необходимо, лучше переместить кронштейн перед подключением.
Шаг 3: Если нет никаких замечаний к положению радиатора, подсоедините его патрубок к подающей трубе.
Шаг 4: Подсоедините к трубе, отводящей остывший теплоноситель от радиатора к отопительному котлу.
Разметка стены и установка кронштейнов
Проверка положения перед креплением
Подключение радиатора к подающей трубе
Подключение радиатора к обратной трубе
Если вы решили установить новый радиатор или заменить радиатор самостоятельно, вам необходимо учитывать, что следующие факторы оказывают непосредственное влияние на производительность радиатора
- Размер и теплоотдача радиаторов;
- их расположение в помещении;
- способ подключения.

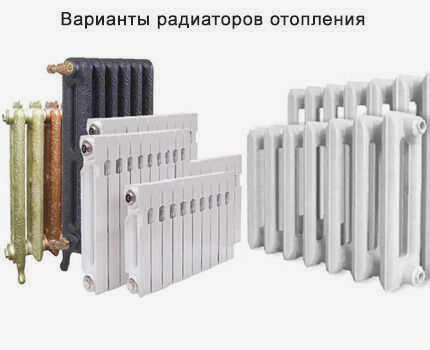

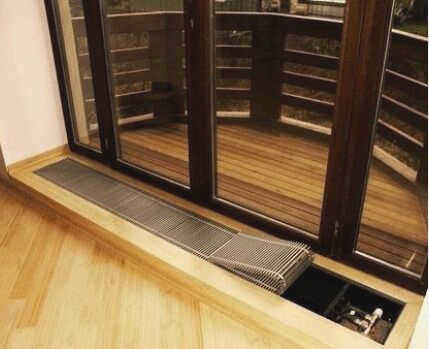

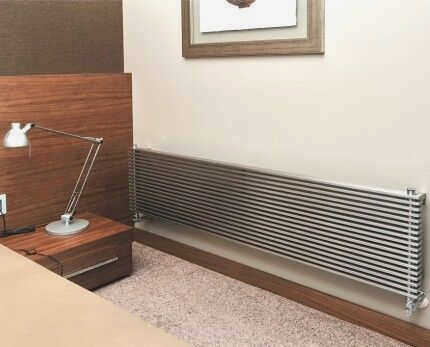

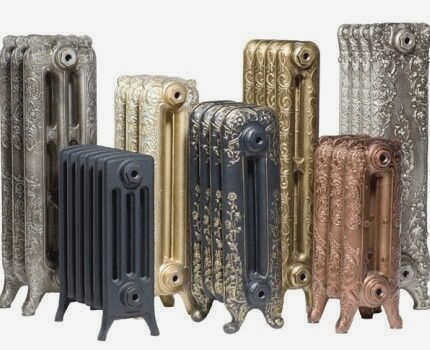

Выбор радиаторов удивляет неискушенного потребителя. В ассортименте представлены настенные радиаторы из различных материалов, напольные и плинтусные радиаторы. Все они имеют различные формы, размеры, теплоотдачу и типы подключения. Эти особенности необходимо учитывать при установке радиаторов в систему.
Схемы подключения
Существует принципиальная разница в схемах подключения радиаторов в зависимости от типа разводки труб. Существуют однотрубные и двухтрубные системы. Каждый из этих типов делится на систему с горизонтальными линиями или вертикальными стояками.
Фотогалерея
Фото из
В однотрубной системе отопления вход и выход воды соединены одной трубой. Выходящий и входящий теплоноситель расположены выше, ниже или по диагонали одной трубы.
В двухтрубной системе отопления одна труба подает горячую воду (красная), а другая отводит холодную воду (синяя). Подача обычно подключается вверху, а обратка – внизу радиатора.
Если труба, соединяющая приборы в один отопительный контур, проложена вертикально, это считается вертикальной разводкой.
Если одна или две трубы отопления подключены к радиатору снизу, это считается нижней схемой разводки.
Модернизация простой однотрубной системы путем включения в контур байпаса позволяет выборочно отключать оборудование при необходимости. Как правило, ленинградские радиаторы имеют нижнее подключение
В соответствии с направлением потока теплоносителя и обратного потока в двухтрубных системах они разделяются на концевые и обратные. На рисунке показан вариант петли: подача и обратка в противоположных направлениях
Если трубы в системе отопления соединены тройниками, система называется трехтрубной. Используется в однотрубных и двухтрубных системах
В коллекторной или радиальной системе трубы подачи и обратки подключаются параллельно к каждому прибору. Характеристики двухтрубных систем
Пример однотрубной системы отопления

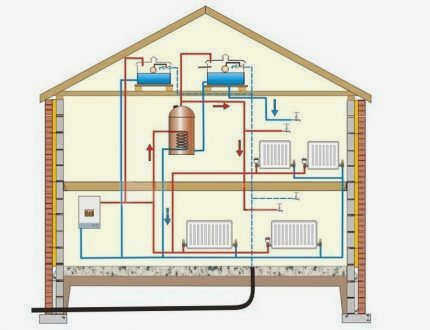

Конструкция двухтрубной системы отопления
Вертикальное распределение отопительного контура
Горизонтальное распределение отопительной системы
Ленинградка – усовершенствованная однотрубная система
Схема с тупиком для потока теплоносителя
Тройниковый узел отопительного контура
Схема коллекторной или радиальной разводки
Подключение радиатора зависит от выбранного типа распределения. В однотрубных или двухтрубных системах радиаторы могут быть подключены сбоку, снизу или по диагонали.
Критерии выбора радиатора – технические параметры, виды
Внешний вид, дизайн помещения и цена являются основными критериями выбора, но правильное, бесперебойное и долговечное использование радиатора практически невозможно без учета технических параметров. Поэтому, помимо типа материала и особенностей дизайна, важно учитывать технические параметры прибора.
Параметры
Для того чтобы правильно собрать и установить радиаторы отопления, в первую очередь необходимо разобраться в их основных технических параметрах:
- Давление в системе. Материалы и конструкция прибора должны быть рассчитаны не только на рабочее давление, но и на возможные гидравлические удары. Для автономных систем его значение обычно не превышает 2-4 атм.
- Уровень нагрева. Температура теплоносителя, выходящего из контура котла, не должна превышать допустимый уровень нагрева аккумулятора. В противном случае это приведет к деформации уплотнений и деформации самого корпуса, что чревато разгерметизацией и утечкой. Для частных систем это значение обычно не превышает 90 0 С.
- Степень чистоты теплоносителя. Различные взвешенные и растворенные вещества, присутствующие в теплоносителе, в процессе нагрева/охлаждения могут откладываться на стенках радиатора, сужая просвет и снижая теплоотдачу. Со временем это приведет к чрезмерному расходу теплоносителя, перегрузке насоса и необходимости замены радиатора.
Важно! Часто при проектировании дома в стенах закладываются специальные ниши, куда можно повесить радиаторы отопления, но такая конструкция должна быть создана правильно с самого начала. Речь идет не только о размерах и глубине полостей, но и о достаточной толщине перегородки, другая сторона которой обращена на улицу, чтобы избежать значительных потерь тепла и чрезмерного расхода энергоресурсов.
Способы установки и подключения
Поскольку основная цель отопительных приборов – минимизировать влияние погодных условий на микроклимат в помещении, их устанавливают в следующих местах, где наиболее вероятна утечка тепла:
- В области подоконника.
- Пространство между оконными проемами.
- Стены угловых помещений.
- Прихожие, коридоры.
- Сплошные стены внутри туалетов, душевых, кладовых и подсобных помещений.
Правила установки радиатора в системе отопления зависят от типа монтажа – существует три варианта:
- Однотрубный. Теплоноситель проходит через систему по одной трубе – последовательно минуя все приборы и возвращаясь в отопительный контур. Преимущество – простая схема, недостаток – последующие батареи получают меньше тепла, чем предыдущие.
- Двухтрубная. Имеются две параллельные линии – прямая и обратная. Радиаторы подключены к обеим и получают одинаковое количество тепла, независимо от расстояния в контуре.
- Коллекторная. Эта система предполагает подключение отдельной сети к каждому прибору.
Современные радиаторы могут быть подключены разными способами, в зависимости от условий эксплуатации:
- Боковое или одностороннее. Подающая линия подключается к верхней подводке, а обратная – к нижней с одной и той же стороны. Этот метод характеризуется высокой степенью теплоотдачи. Схема подходит для небольших расстояний от котла, а также для мощных систем. Напротив, при большом расстоянии и низком напоре теплоноситель не будет нагревать большую часть секции радиатора.
- Диагональ. Труба прямого потока подключается к верхней части радиатора с одной стороны, а труба обратного потока – к нижнему выходу с другой стороны. Этот метод подходит для длинных радиаторов и является одним из самых эффективных. Он также используется для подключения радиаторов в слабых системах.
- Нижняя двунаправленная. К нижним патрубкам подключаются и подводящие, и отводящие трубы, но с противоположных сторон. Удобным вариантом является прокладка трубы теплообмена в полу. Однако эффективность такого способа минимальна, а потери тепла самые высокие – до 15%.
Описание видео
Как рассчитать количество радиаторов
Установка радиаторов
