Подключение розеток и выключателей своими руками

Расширить сеть электропитания в одной комнате можно путем переключения существующего распределительного щитка. Как правило, выключатель может быть подключен к розетке. Обратное возможно только при определенной схеме подключения.

Как подключить выключатель к розетке и наоборот?

Развитие электропроводки в помещении может быть предусмотрено как при первоначальном проектировании, так и в процессе эксплуатации уже существующей проводки. В любом случае распределительные коробки, установленные розетки и выключатели должны быть соединены с как можно меньшими материальными затратами. Подключение силового кабеля не обязательно должно производиться исключительно в распределительных коробках, которые являются распределителями узлов. Например, существует множество способов подключения выключателя от розетки и наоборот. Коммутационная часть может быть выполнена в любой коробке, если нет опасности короткого замыкания контактов.

В коридорах и прихожих часто необходимо подключить точку питания (розетку) и выключатель для нескольких групп освещения. Это решение решает несколько проблем:

• Раздельная розетка в коридоре обычно не нужна: там нет постоянно используемых электроприборов. Однако есть необходимость подключить пылесос или зарядное устройство. Кроме того, в коридоре можно установить базовую радиостанцию.
• В этой комнате мало места у стен, поэтому там устанавливаются шкафы, зеркало и вешалка для одежды. Часть прихожей обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение распределительного щита является ключевым вопросом.
• Благодаря объединению розеток и выключателей экономится проводка и не требуется дополнительная распределительная коробка.
• При дополнительном подключении второго устройства: выключателя к розетке или наоборот, нет необходимости повреждать стену или организовывать трассу для кабеля питания. Подключение производится с минимальным воздействием на помещение.

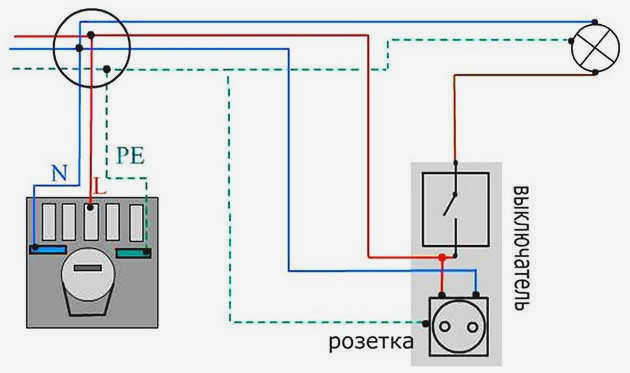

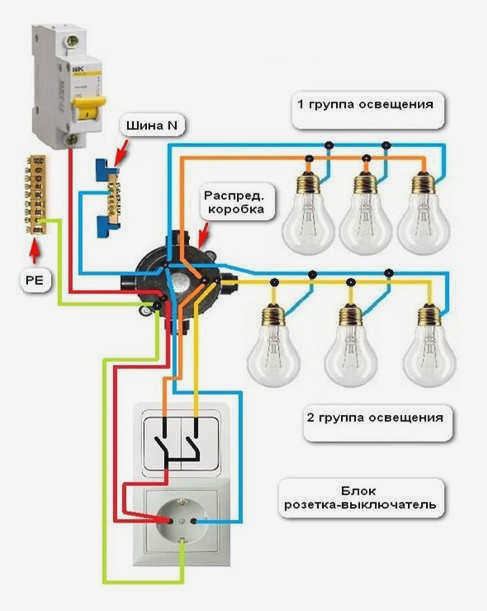

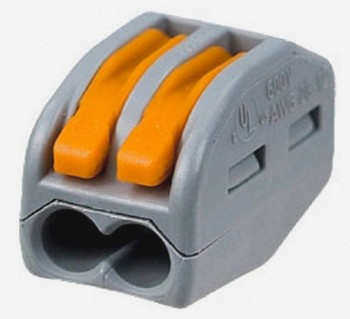

Как видно из рисунка, для всей схемы требуется один выключатель (в распределительном щите он может называться "коридор: свет, розетка") и одна распределительная коробка.

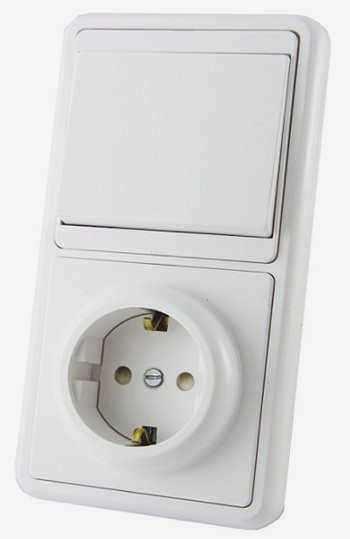

Как подключить один разъединитель от розетки

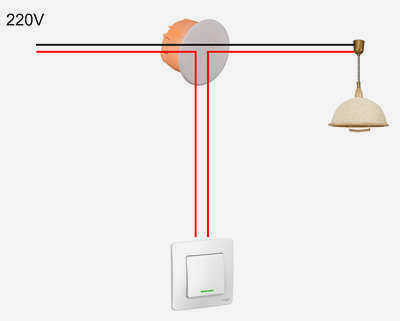

Классический вариант: общая нулевая шина от распределительной коробки подводится к точке освещения.

Заземляющий проводник (если используется) также подводится через тот же кабельный канал. Фазный провод, с другой стороны, не подводится непосредственно к светильнику. Один кнопочный выключатель (в том же корпусе, что и розетка) разрывает цепь между фазным контактом в розетке и точкой освещения. Довольно распространенная схема. Такие устройства часто можно найти в магазинах светотехники.

Другое применение такого модуля – отключение электрической розетки. Предположим, у вас есть электрическое устройство, которое должно выключаться на ночь или когда вы покидаете комнату. Это может быть роутер, обеспечивающий Wi-Fi. Само устройство находится высоко, поэтому вы не всегда можете воспользоваться обычной кнопкой питания. Щелчок выключателя позволит отключить питание оборудования, не прикасаясь к выключателю в распределительном щитке. Или наоборот: оборудование должно быть запитано при определенных условиях. Например, питание системы сигнализации.

В этом случае фазный провод внутри оборудования просто отключается выключателем, а питание подключается как для обычной розетки.

Стандарты установки выключателей и розеток

Прежде чем приступить непосредственно к монтажу, необходимо определить ряд параметров. Во-первых, количество розеток и выключателей и их расположение. Для этого необходимо знать стандарты для данного типа электрооборудования.

Стандарты для электрических розеток

Одним из основных стандартов для розеток является простота обслуживания. Это основной фактор, который следует учитывать в первую очередь. Кроме того, при использовании скрытой проводки следует применять встраиваемые розетки, а при использовании открытой проводки – наоборот.

Стандарты для электрических розеток

• В соответствии с пунктом 6.1.24 Правил устройства электроустановок (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен быть проложен в отдельном гибком кабеле и не должен служить проводником тока в нормальных условиях.
• В соответствии с пунктом 12.30 SCN 59 – 88Электрические розетки не должны располагаться под или над раковинами, в кухонных шкафах или в других неудобных местах.
• Кроме того, в соответствии с пунктом 7.2 ВНС 59 – 88Кроме того, розетки на кухне и в жилых помещениях должны быть поставлены из разных групп. Если для кухни не предусмотрена отдельная розеточная группа, то инструкция допускает подключение розеток к сети освещения.
• Раздел 7.1.37 правил монтажа запрещает установку розеток в санузлах, ванных и туалетах. Однако исключение сделано для жилых помещений, где возможна установка таких устройств с помощью устройства остаточного тока (УЗО).

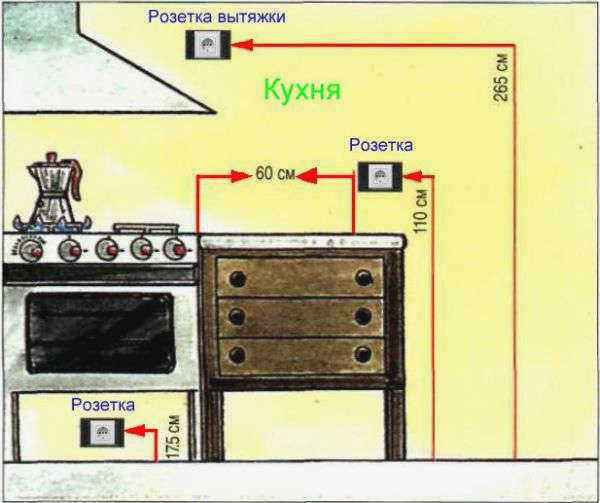

• В соответствии с пунктом 7.1.37 ПУЭрозетки должны располагаться как можно дальше от заземленных частей. К ним могут относиться различные трубы, раковины и подобные приборы. Однако это лишь рекомендация, которая не является обязательной в жилых помещениях.

Установка выключателей и розеток

После того как вы выбрали количество и расположение выключателей и розеток, необходимо выбрать проводку и необходимые распределительные устройства.

Мы уже описывали этот процесс в других статьях на нашем сайте, поэтому не будем на нем останавливаться. Напротив, мы хотели бы подробнее рассмотреть процесс резки стен и установки выключателей и розеток.

• Как вы знаете, существует два типа проводки – открытая и скрытая. При открытой проводке нам не нужно ничего резать, а коробки для выключателей и розеток крепятся непосредственно к стене. Однако в квартирах и кирпичных домах часто используется скрытая проводка, в чем мы и попробуем разобраться.
• Процесс сверления отверстия в стене и установки ниш для выключателей и розеток – это пыльный, длительный и трудоемкий процесс. Конечно, современные технологии позволяют сделать это достаточно быстро и без особых проблем. Однако не у всех есть шуруповерт и другое специализированное оборудование, цена которого не позволяет приобрести его для собственного пользования.

Установка коробок для розеток и выключателей

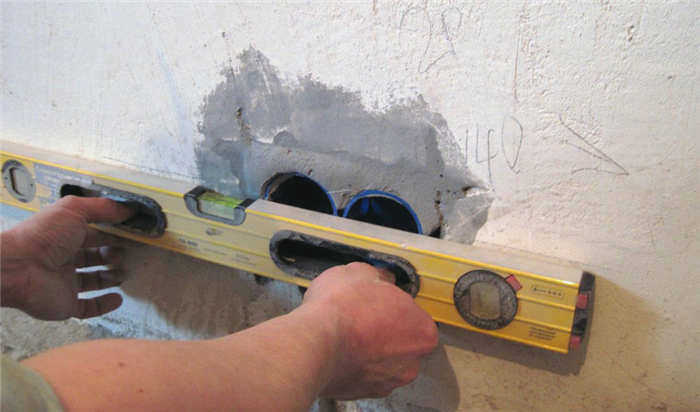

• Первое, что необходимо сделать, это приобрести себе специальную насадку для перфоратора, с помощью которой вам будет гораздо проще пробивать отверстия в стене. Хотя, честно говоря, эта насадка не сильно облегчит пробивание твердых бетонных стен. В этом случае часто приходится сначала размечать путь с помощью дрели, а затем использовать инструмент.
• Однако специальное сверло неплохо подходит для установки углублений под розетки и коробки выключателей. Оно достаточно хорошо подходит для не слишком толстых бетонных стен и каменной кладки. Для плотного бетона придется повозиться, обычно сверля по периметру.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то спешить не стоит. Конечно, вариант ударной дрели для бетонных поверхностей легко справится с задачей. Но края будут истерты, и поверхность может быть повреждена. Поэтому перед установкой розеток и выключателей в гипсокартон следует попросить специальные сверла. Обычно они поставляются в наборах с колесиками разного диаметра. Такая вещь всегда пригодится.
• Внешние выключатели и розетки, с другой стороны, обычно имеют открытую конструкцию. Это связано с тем, что при скрытом монтаже трудно обеспечить их водо- и пыленепроницаемость.

Вопросы безопасности при установке выключателей

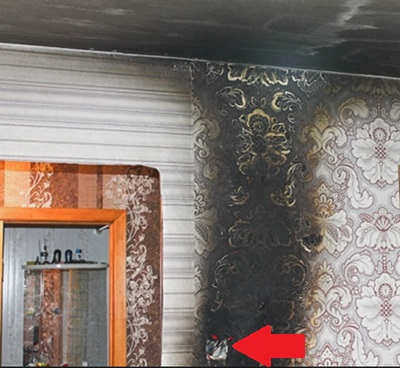

Первое правило заключается в том, что коммутационная способность должна превышать номинальную нагрузку как минимум в полтора раза. Контактная группа должна выдерживать определенный ток. Если он будет превышен, металл сгорит, а сопротивление увеличится. Помимо мигающей лампочки, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе может привести к расплавлению выключателя и даже к пожару.

Качество изготовления также имеет значение. Не выбирайте продукцию малоизвестных марок и выключатели, изготовленные по спецификации. Упаковка должна быть сертифицирована в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1), желательно ISO-9000. В дешевых подделках используются низкокачественные контакты, которые быстро изнашиваются даже при допустимых нагрузках.

Следующие критерии не являются основными, но влияют на безопасность использования:

• прочный корпус
• Кнопки должны быть прочно закреплены (не должны перекручиваться или выпадать при переключении).
• Качественное настенное крепление

Последний пункт нуждается в пояснении. Почти все владельцы старых квартир видели розетки, выпавшие из стен, выключатели света, висящие в коробках. В лучшем случае такая "свобода передвижения" может привести к короткому замыканию контактов с металлической монтажной коробкой, а в худшем – к поражению электрическим током в темноте.

Раньше устанавливались стальные коробки, если у вас старая квартира – в целях безопасности их следует заменить на пластиковые. Проблема заключается в следующем: для любого внутреннего выключателя есть два варианта крепления. Либо с помощью расширительных анкеров, либо с помощью саморезов. Первый вариант как раз используется для металлических монтажных коробок. Со временем анкеры теряют свою гибкость, а саморезы не удерживают выключатель на месте.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, такие модели тоже существуют. В общем случае контур заземления не должен иметь размыкающего устройства по всей своей длине. Поэтому заземляющие контакты выключателя не пересекаются. Металлические части корпуса могут быть заземлены: например, монтажная подложка часто изготавливается из стали для повышения прочности. Защитное заземление используется при установке внутренних выключателей в ванной комнате (что, как правило, нежелательно) или в местах, где корпус потенциально может намокнуть. Если на корпусе и влажной стене возникнет опасный потенциал 220 В, произойдет короткое замыкание или утечка тока. Сработает автоматический выключатель или УЗО.

Строгих правил со штрафами за нарушение не существует. Они могут быть установлены по вашему усмотрению. Например, вместо установки двухстороннего выключателя можно поставить рядом два односторонних. Однако в Европейском Союзе и Российской Федерации существуют стандарты, которые рекомендуются для вашей безопасности.

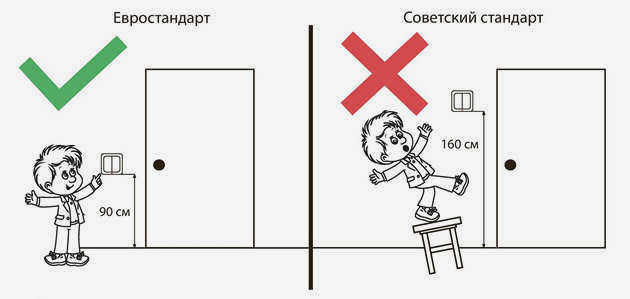

1. Выключатели должны находиться на высоте 90-120 м над уровнем пола. Он удобен в использовании (не нужно тянуться) и безопасен для детей. При росте 160 см детям приходится использовать табуретку, чтобы дотянуться до выключателя. Это может привести к падению.
2. Не рекомендуется размещать выключатели света рядом с электрическими розетками. В темноте к ним можно прикоснуться мокрой рукой – это небезопасно.
3. Из эргономических соображений выключатели следует устанавливать на расстоянии не менее 10 см от дверных коробок, оконных проемов и углов (как внутри, так и снаружи).
4. Разумеется, внутри мебели выключателей быть не должно. Перед установкой жгута проводов продумайте, где будут установлены шкафы, полки и т.д.
5. Типичное расположение клавиш – "включено" снизу вверх, "выключено" сверху вниз. Установка двойного (тройного) выключателя осуществляется по следующему эмпирическому правилу: ближайшая клавиша – слабый свет, каждый последующий шаг увеличивает яркость.
6. Не рекомендуется включать свет в разных комнатах на двойной выключатель, за исключением туалета и ванной комнаты. Даже в этом случае разумнее установить двойной модуль для каждой комнаты: одна клавиша для света, другая – для вентилятора.

Установка обычных трехходовых выключателей

Общая конструкция и принцип подключения

Наверное, каждый знает, как работает обычный выключатель. Это электрический прибор, используемый для размыкания или замыкания электрической цепи. На бытовом уровне он часто используется для управления осветительными приборами в доме. Для этого он имеет специальное механическое устройство, которое позволяет быстро переключать рабочий контакт в положение включения или выключения. Скорость очень важна – чем меньше времени требуется для закрытия (или открытия) таким образом, тем меньше вероятность возникновения электрической дуги, которая может быстро вывести устройство из строя. Такая скорость достигается за счет использования плоских или круглых пружин, кулисных переключателей и других вариантов мгновенного срабатывания. В современных выключателях с сенсорными панелями также используются электрические клавиши.

Как работает обычный выключатель света и как он устанавливается?

Каждый уважающий себя домовладелец должен это знать – в конце концов, вы же не хотите каждый раз вызывать техника для решения пустяковой проблемы. Как работает и как вы можете установить выключатель самостоятельно – Мы подробно описали это в отдельной статье на нашем портале.

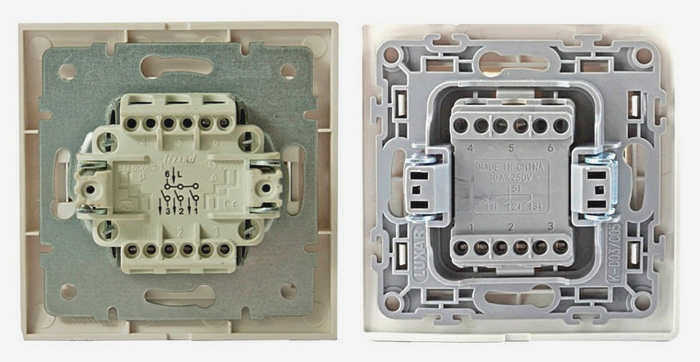

Трехходовой выключатель отличается от обычного одноходового только тем, что имеет три независимых механизма переключения контактов и позволяет использовать три различных "канала" для освещения (или других бытовых приборов). Большинство выключателей этого типа имеют один вход L и три отдельных выхода L1, L2 и L3. Схема самого выключателя обычно очень четко изображена на его корпусе.

Подключение трехходового выключателя к розетке

Теперь немного усложним ситуацию: вам нужно подключить устройство, сочетающее в себе одновременно трехполосный выключатель и розетку.

Не волнуйтесь – в этом нет ничего необычного. Более того, мы не будем говорить о каких-то реальных сложностях, а скорее об особенностях, связанных с проектированием и подключением такого изделия.

Основные особенности проектирования и подключения

Таких особенностей всего две, и они приводят лишь к незначительным отличиям от всего рассмотренного выше.

• Первая особенность заключается в том, что, поскольку прибор содержит розетку, к ней должен идти "полный комплект" проводов, в отличие от простого выключателя. То есть, фаза L, нейтраль N и, если розетка имеет заземляющие контакты, защитный провод PE.

Рассмотрим конструкцию и схему подключения такого устройства.

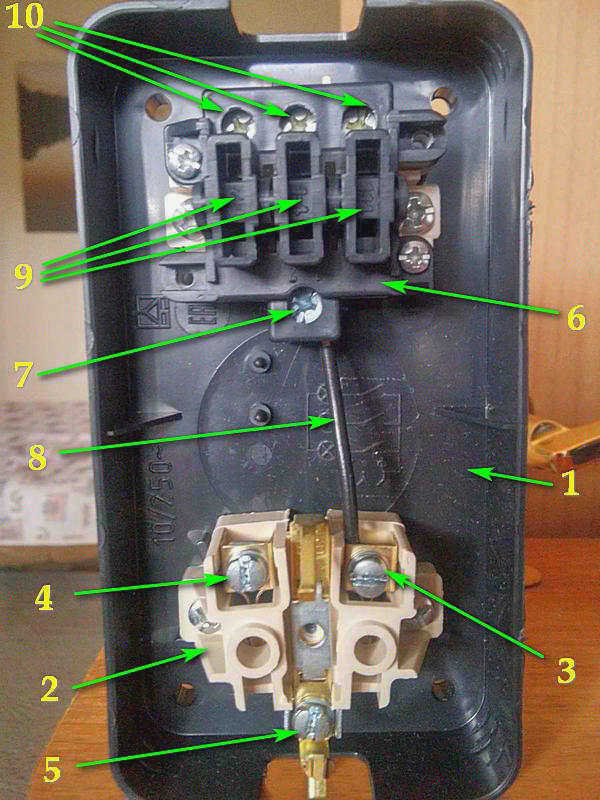

1 – корпус блока, который также является монтажной коробкой.

2 – розетка.

3 – клемма для подключения фазного провода к розетке.

4 – клемма для подключения нулевого провода к розетке

5 – клемма подключения защитного провода PE к заземляющим клеммам розетки.

6 – трехходовой выключатель, прикрепленный к устройству.

7 – клемма для подключения общей фазы к выключателю.

8 – перемычка, соединяющая клемму фазы розетки с клеммой общей фазы выключателя. Обычно он устанавливается при изготовлении устройства, но рекомендуется проверить его наличие.

9 – Механика трехходового переключателя.

10 – Три выходных фазных клеммы L1, L2 и L3.

Это особенности устройства.

Схема подключения также очень несложная:
