Номинальное напряжение светодиодных лент составляет 12 или 24 В. По этой причине они могут работать только через импульсный источник питания. При этом напряжение снижается, и на выходе образуется постоянный ток. Светодиодная лента подключается к источнику питания через соответствующие полюса, обозначенные "плюс" и "минус".
Мощность каждой ленты может быть разной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий источник питания. Если номинальная мощность ленты и характеристики блока питания не совпадают, это может привести к тусклым светодиодам или выходу из строя самого устройства из-за перегрузки. Для расчета характеристик блока питания к номинальной мощности необходимо добавить от 20 до 30%, чтобы компенсировать потери из-за длины проводов. Таким образом, для ленты мощностью 24 Вт потребуется выпрямитель мощностью 32 Вт.
Подключение светодиодной ленты к сети 220 В
Светодиодные ленты очень часто используются в дизайне интерьерного освещения. Они очень экономичны и могут быть одноцветными или многоцветными. Каждый вид этих источников света имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В, которая используется в жилом помещении. Главной отличительной особенностью этих лент является то, что их можно отрезать только на 1 метр, или в некоторых случаях на 0,5 метра. При подключении важно обращать внимание на полярность проводов.
Большинство изделий этого типа рассчитаны на подключение к 12 В постоянного тока. Поэтому светодиодные ленты в основном питаются от специального блока питания. Однако существуют схемы, позволяющие подключать эти источники света к сети 220 В. Для успешного выполнения этой операции необходимы некоторые модификации.
Для этого пятиметровую светодиодную ленту с напряжением 12 В разрезают на 20 равных частей. Вырезы делаются в специально отмеченных местах, иначе несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления 220 В используется диодный мост.
Части ленты соединяются между собой таким образом, чтобы положительное значение одной секции соединялось с отрицательным выводом следующей секции. Если во время работы светодиоды слегка мерцают, в схему необходимо включить конденсатор. Необходимо всегда контролировать величину тока, протекающего по дорожкам ленты. Если значение превышает норму, в схему включают дополнительные резисторы или детали изделия.
Как подключить светодиодную ленту к источнику питания 12 В
Номинальное напряжение светодиодных лент составляет 12 или 24 В. По этой причине они могут питаться только от импульсного источника питания. При этом напряжение снижается, и на выходе образуется постоянный ток. Светодиодная лента подключается к источнику питания через соответствующие полюса, обозначенные "плюс" и "минус".
Мощность каждой ленты может быть разной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий источник питания. Если номинальная мощность ленты и технические характеристики блока питания не совпадают, это может привести к тусклым светодиодам или выходу из строя самого устройства из-за перегрузки. Для расчета характеристик блока питания к значению мощности необходимо прибавить от 20 до 30%, чтобы компенсировать потери из-за длины проводов. Так, для ленты мощностью 24 Вт понадобится выпрямитель мощностью 32 Вт.
Читайте также:
Как сделать светодиодную лампу
Самый простой вариант – подключить одноцветную светодиодную ленту к выбранному вами источнику питания. Стандартную пятиметровую ленту нужно просто подключить к соответствующим выходам выпрямителя с указанной маркировкой полярности тока. Провода подключаются к контактам ленты с помощью пайки. Для этого используется маломощный паяльник, чтобы не повредить изделие. При необходимости соединительный кабель можно удлинить проводами сечением 1,5 мм2. В большинстве схем красный цвет провода обозначает плюс, а черный или синий – минус.
Подключение одноцветных лент имеет свои особенности. Например, нельзя соединять два изделия последовательно. Это приведет к тому, что вторая лента будет светиться неправильно. Кроме того, токопроводящие дорожки первой ленты могут перегреться, что приведет к выходу из строя светодиодов. Наиболее правильным соединением является параллельное подключение светодиодных лент. В этом случае вторая лента подключается отдельными проводами, подсоединенными непосредственно к источнику питания с помощью удлинительного кабеля.
Способы подключения светодиодной ленты к сети 220 В
Наиболее распространенные типы светодиодных лент, которые массово производятся для рынка России и других стран, рассчитаны на подключение к 12 вольтам постоянного тока.
Можно ли подключить светодиодную ленту к сети 220 без блока питания?
Существуют способы подключения, позволяющие напрямую подключать полосы к сети 220 В: диодный мост, конденсаторы и последовательное соединение полос друг с другом. Однако этот способ неудобен, сложен в установке и непрактичен с практической точки зрения. Стоимость компонентов для такого подключения сопоставима со стоимостью блока питания, поэтому распространенным методом является подключение с помощью специальных трансформаторов, понижающих напряжение с 220 В переменного тока до 12 или 24 В постоянного.

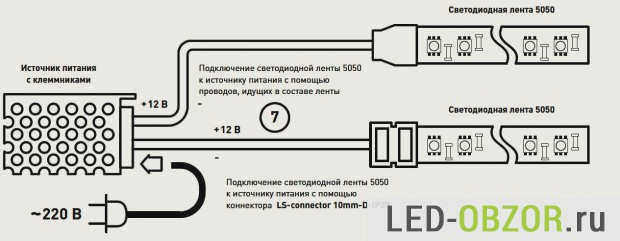

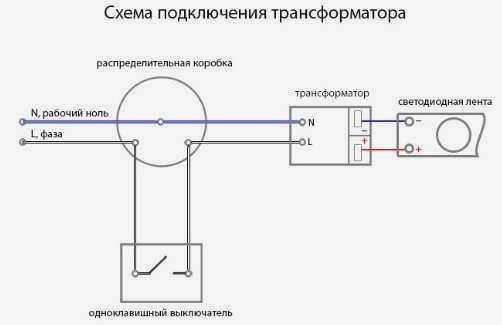

Схема подключения источника питания 12 В
Источники питания 12-24 В используются для простого и удобного подключения, а также для стабильного и чистого освещения. Они работают в импульсном режиме и могут понижать напряжение до необходимого уровня и выпрямлять ток, создавая высокочастотные импульсы (10 кГц).
Источник питания выбирается в зависимости от мощности светодиодной ленты (которая определяется типом светодиода, плотностью и длиной ленты.), не забывая оставлять запас хода для безопасной и надежной работы.
Рекомендация! Выбирайте блок питания с запасом мощности на 20-30% больше, чем суммарная мощность питаемых лент.
Блок питания для светодиодного освещения имеет входные клеммы для подключения к сети 220 В и выходные клеммы для питания осветительного прибора. Подключение светодиодной ленты к трансформатору осуществляется с помощью проводов определенного сечения к клеммам "плюс" и "минус". Важно понимать, что полярность имеет значение, поэтому полюса ленты и полюса источника питания при подключении должны совпадать (плюс к плюсу, минус к минусуВ противном случае система не будет работать. В обычной цветовой кодировке красный провод обозначает плюс, а черный – минус.
Способы подключения нескольких светодиодных лент
Производители обычно выпускают светодиодные ленты в катушках по 5 метров. Это стандартная длина, удобная для большинства производителей. В различных приложениях может возникнуть необходимость подключения нескольких светодиодных лент для одновременной работы в разных частях помещения или когда длина освещаемой области велика. В таком подключении есть свои нюансы и тонкости.

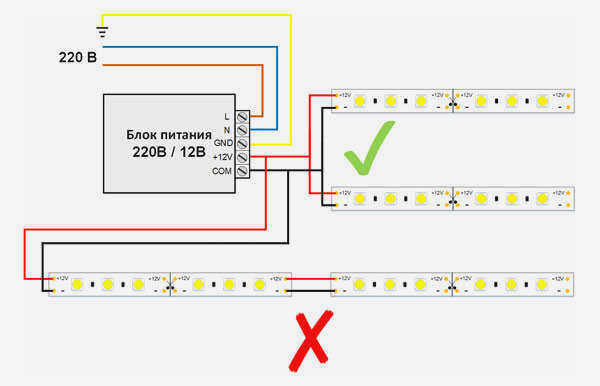

Схема параллельного подключения
Как и в случае с большинством осветительных приборов, наиболее распространенным и удобным вариантом является параллельное подключение светодиодных лент. Этот способ подходит для одновременной работы лент без снижения их светоотдачи.
Подключение осуществляется следующим образом:
- полоски припаиваются к своим клеммам (или соединяют провода) провода;
- Затем соедините плюсы всех лент вместе;
- соедините минусы всех лент;
- Общий плюс и общий минус подключаются к соответствующим полюсам трансформатора с рассчитанной выходной мощностью.
Методы соединения двух лент вместе
Если полосы должны быть установлены на одной плоскости одна за другой, они также соединяются параллельно. Однако для упрощения схемы и экономии проводов такое соединение можно выполнить с помощью коннекторов или коротких проводов.

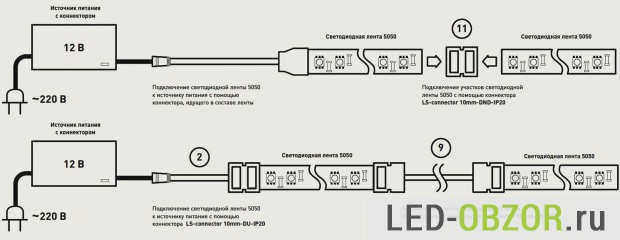

Соединение светодиодных лент с помощью пластиковых коннекторов
Для упрощения соединения и при отсутствии навыков пайки (или паяльника), для соединения нескольких одноцветных или многоцветных лент вместе можно использовать специальные пластиковые коннекторы для светодиодных лент. Их можно приобрести в большинстве магазинов электротоваров или светильников. Принцип соединения с помощью таких компонентов прост: контакты светодиодных лент соединяются с контактами коннектора и блокируются.
Схема подключения бытовых лент на 12 В и 24 В
Существует два распространенных типа – одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подключения к источнику питания своими руками очень просты и доступны практически каждому.
Длина одного элемента ограничена 5 метрами из-за падения напряжения на конце. Об этом пишут везде, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на полоске с диодом 3528, и она составила 0,8 В для 5 м. Я нагревал его в течение часа перед измерением, чтобы получить объективные данные. В более мощных SMD-диодах 5050 и 5630 значение выше, потому что из-за более высокого тока сечение медной фольги, из которой изготовлено основание, будет недостаточным. В итоге мощность упадет на 16%, а световой поток – на 6-7%. Чтобы компенсировать это падение, можно подключить источник питания на каждом конце.
Последовательное соединение и расширение
Если длина последовательно соединенных элементов достигает пяти метров, необходимо параллельно подключить еще один пятиметровый (или более короткий) элемент. Для простого подключения элементов следует приобрести соединители в виде различных разъемов и удлинителей. Существует более 15 типов разъемов, а подключение простое, как строительный набор.

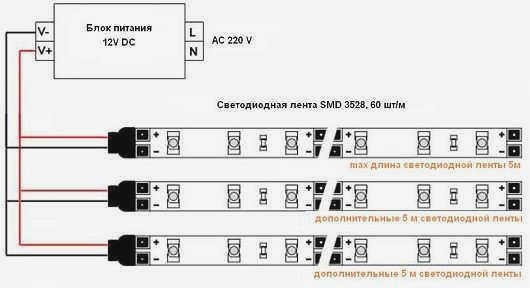

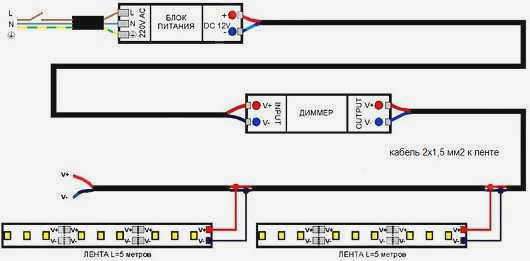

Правильное параллельное подключение с источником питания 12 В
Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным на участке более 5 м., другие варианты использовать категорически нельзя.
Краткое видео о том, как подключить своими руками.
RGB проводка

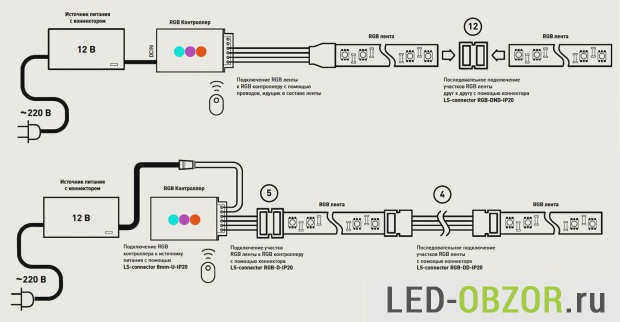

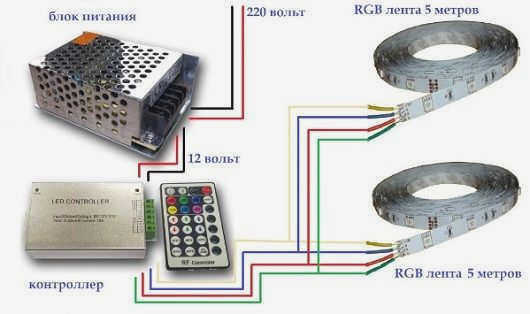

Подключение RGB
Подключение RGB немного сложнее, но если использовать специальные коннекторы, то все будет так же просто. Их не нужно паять. Пайка не сложна, и с ней справится любой, кто хоть раз держал в руках паяльник.

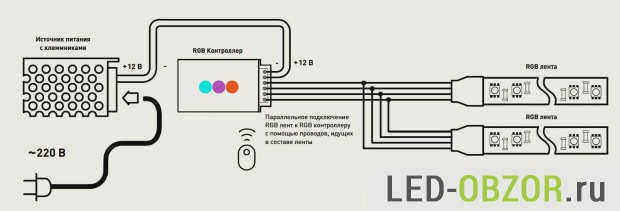

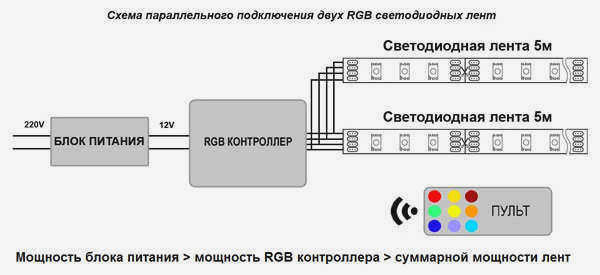

Рассмотрим подключение светодиодной ленты к сети 220 В, используя схему для RGB-триколора. Действует тот же принцип, каждые 5 метров должны быть подключены параллельно. Схема отличается наличием блока управления, также известного как контроллер. В зависимости от модификации, он будет иметь дистанционное или обычное управление.
WGB соединяются последовательно друг с другом на расстоянии до 5 м.
Схема Daisy Chaining для трехцветного удлинителя.

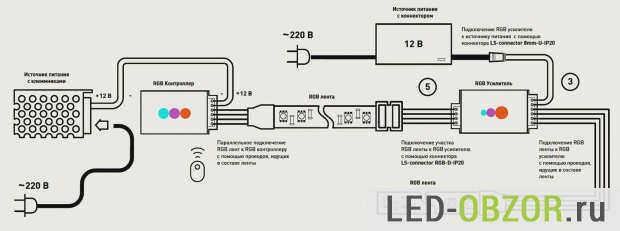

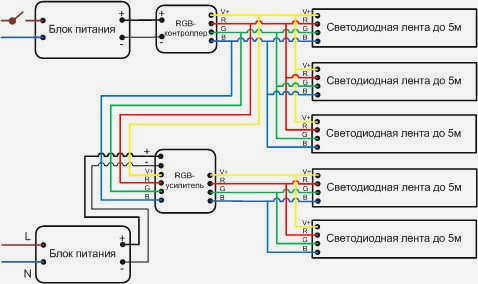

Использование RGB-усилителя для очень длинных светодиодных лент
Для длинных лент используется RGB-усилитель для поддержания управляющего напряжения на необходимом уровне. Это избавляет от необходимости прокладывать длинные многожильные кабели.
Видеоинструкция о том, как подключить RGB самостоятельно в домашних условиях.
Как подключить светодиодную ленту 220 В
Подключение ленты 220 В
Схема подключения максимально проста, достаточно соединить пару проводов, соблюдая полярность. Для цветной ленты провод RGB-контроллера подключайте в соответствии с цветовой маркировкой.
Подключение поэтапное:
- Отрежьте необходимую длину, кратную длине, указанной производителем, обычно 50 или 100 см;
- Если вы используете герметичный кабель, заклейте отрезанный конец герметиком и присоедините силиконовый коннектор;
- Подсоедините разъем и закрепите его на герметике;
- Подключите кабель от выпрямителя, соблюдая полярность;
- Проверьте все светодиодные ленты 220 В на герметичность, не допускайте попадания воды.

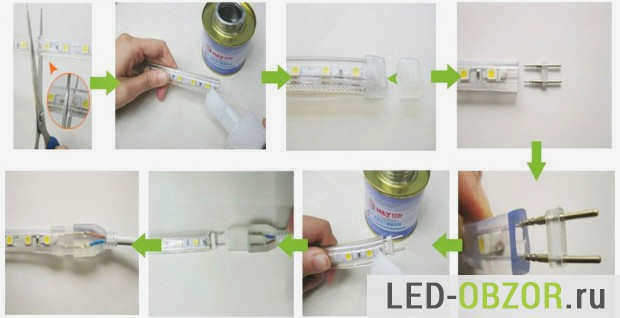

Порядок подключения и герметизации
Выпрямитель, через который осуществляется подключение, состоит из светодиодного моста, а также имеет собственную мощность. Она может составлять 700 Вт, что достаточно для 100 метров светодиодной ленты 220 В или 40 метров мощной ленты. Этого достаточно для освещения очень большого помещения. Стоимость такого выпрямителя очень низкая, и его очень легко сделать самому, купив 4 светодиода или готовый блок в радиомагазине.

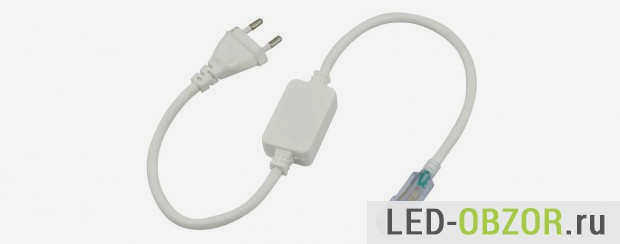

Выпрямитель с сетевой вилкой
Преимуществом перед обычными светодиодными лентами на 12 В является отсутствие требований к толщине силовых кабелей. В отличие от низковольтных, которые требуют очень толстых проводов, высоковольтные не имеют такого требования; их можно подключать любыми тонкими проводами. Кабель сечением 0,75 квадратных миллиметров легко выдерживает мощность 1500 Вт.
Основными отличиями являются

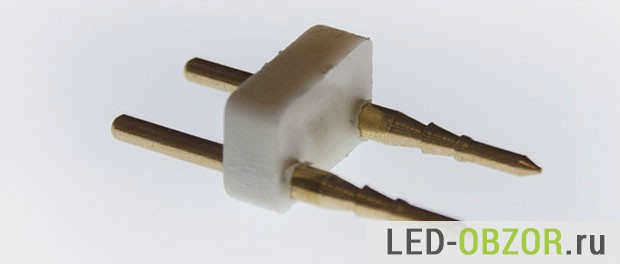

Разъем для подключения или прокладки кабеля
В заключение выделим основные преимущества и недостатки.
Преимущества.
- Не требует дорогостоящего блока питания, если вам нужно подключить 1-3 метра, включите его в ближайшую розетку и он работает.
- Подключается тонкими проводами, так как ток небольшой.
- Длина одного куска может достигать 100 м или 70 Вт.
Недостатки.
- Высокое напряжение, требует особой осторожности при установке и обращении.
- Может быстро выйти из строя, если вы купите дешевый китайский продукт.
- Герметичный кабель будет очень сложно отремонтировать.
- Можно резать на отрезки длиной, кратной 100 или 50 сантиметрам.
- Светодиоды мерцают с частотой 100 Гц, это незаметно для глаз, но осознание воздействия на человека, утомляет и может вызвать головную боль.
Эти недостатки ограничивают сферу его применения, он может быть установлен в качестве дополнительного освещения для светодиодной подсветки кухни, кладовой, гаража, коридора или фестонной подсветки. В коммерческих приложениях его можно использовать для подсветки зданий, рекламных вывесок. Строители украсили к Новому году весь башенный кран и стрелу.
