Галогенные источники света являются наиболее популярным вариантом освещения, когда речь идет о встраиваемых светильниках в подвесных потолках. Их популярность обусловлена, прежде всего, доступностью по цене и разнообразием типов и форм. Лампы накаливания питаются от сети 220 В или 12 В. Параметр напряжения необходимо учитывать перед установкой оборудования в подвесной потолок. Например, для установки лампочки на 12 В потребуется низковольтный блок питания.
Инструкции по установке светильников в подвесной потолок
Установка светильников в подвесной потолок позволяет достичь многих целей, которые сложно реализовать с помощью обычных ламп. Можно зонировать помещения, создавая в одной комнате различные зоны, освещаемые отдельно. Общее освещение становится более равномерным за счет распределения светильников по максимально возможной площади потолка. В целом, точечные светильники обеспечивают не только лучшее, но и более экономичное освещение.
Главной особенностью точечных светильников является их компактность. Освещение осуществляется под небольшим углом рассеивания. Это не позволяет одним светильником осветить большую площадь помещения, но дает концентрированный пучок света в одном направлении.

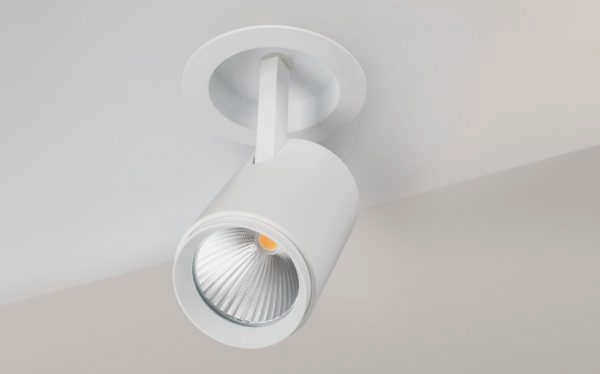

Самые современные версии светильников оснащены поворотными механизмами. Внешние элементы светильников могут вращаться вокруг собственной оси. Эта функция позволяет изменять направление света. Выпускаются также стандартные – невращающиеся – изделия.
При выборе модели рекомендуется ориентироваться на тип потолка. Например, если планируется установка светодиодного освещения, необходимо предусмотреть основание толщиной не менее 6-7 см. Для ламп накаливания толщина цоколя должна быть не менее 12 см.
Светодиодные приборы
Светодиодные светильники – довольно дорогое решение. Тем не менее, светодиоды обеспечивают высококачественное освещение различных цветов. Светодиоды вписываются в любой интерьер и просты в установке. Кроме того, светодиоды не перегреваются, поэтому их можно использовать в сочетании с материалами, подверженными воздействию высоких температур (например, подвесные потолки).
Особенности монтажных работ
Гипсокартонные потолки
После подготовки отверстий и покраски потолка начинается установка точечных светильников. Необходимо соблюдать осторожность, чтобы не повредить отделку потолка.
Сначала через предварительно просверленные отверстия вставляются потолочные кабели. Затем можно приступать к монтажным работам.

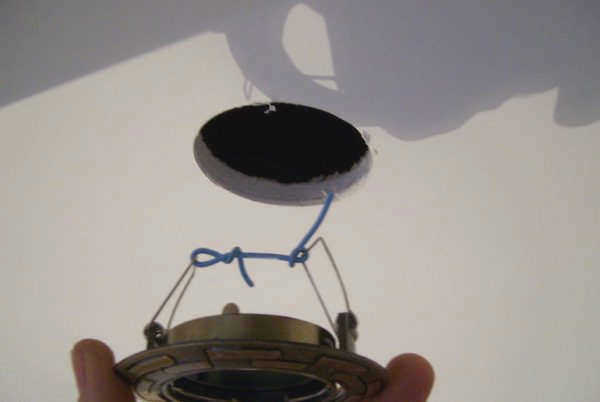

Корпус оснащен подпружиненными кронштейнами, которые крепят точечный светильник к гипсокартону. Чтобы установить его, необходимо сдвинуть кронштейны вместе, чтобы прибор поместился в углубление потолка. Затем пружины раздвигают кронштейны и фиксируют корпус светильника на месте.
Рекомендуется устанавливать светильник с первого раза, так как пружины очень сильные и открутить их нелегко. Поэтому рекомендуется работать медленно и аккуратно. Чтобы облегчить работу, можно вынуть лампочку из корпуса и пальцами поправить установку изнутри.
Потолки Армстронг
При подготовке основания необходимо заранее предусмотреть пространство между базовым потолком и направляющими каркаса. Рекомендуемое расстояние составляет 20 см. В противном случае светильники придется устанавливать вместе с каркасом. Это неудобно, так как не обеспечивается легкий доступ к светильнику для обслуживания.
Светильники Армстронг выпускаются в виде квадратных конструкций, в которые устанавливаются четыре лампы. Они оснащены пленками или решетками для рассеивания света.
Размер полости светильника должен точно соответствовать размеру источника света. Допускается использование одного светильника на пару камер. Однако предпочтительнее выделять по одному светильнику на каждую ячейку.
Провода на люстре
Люстру легко подключить с помощью 2 проводов: один подключается к фазе, а другой – к земле. Какой провод куда идет – не имеет значения. Если у вас две фазы на потолке и двухсторонний выключатель на стене, есть несколько вариантов:
- Скрутите фазы вместе и подключите к ним один из проводов от люстры. В этом случае для выключения нужно будет перевести оба провода в положение "выключено", а свет будет включаться от любого из них.
- Подключите провод к одной из фаз, а другую изолируйте. Тогда будет работать только одна кнопка. Другая будет пустой.

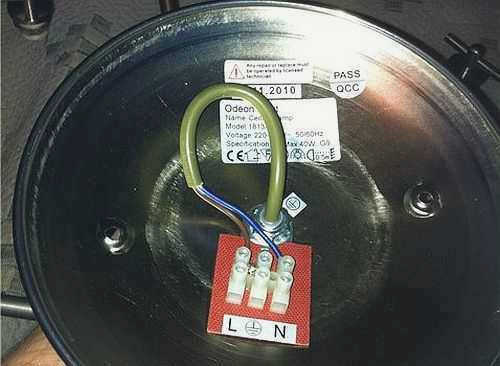

Многорожковые люстры определенно имеют более двух проводов. Назначение желто-зеленого провода установлено. Это провод заземления. Если такой же провод есть на потолке, его следует подключить к нему. С остальными проводами также необходимо разобраться.
Люстру с 3 проводами подключить не намного сложнее. Если один из них заземлен (желто-зеленый), вы можете:
- игнорировать его – если такого цвета (или похожего) нет на потолке,
- подключиться к проводу того же цвета.
В реальности других вариантов нет. Три провода – это в основном для светильников с одной лампочкой. С двумя – это устаревшая конструкция, с тремя – более современная, соответствующая нынешним рекомендациям.

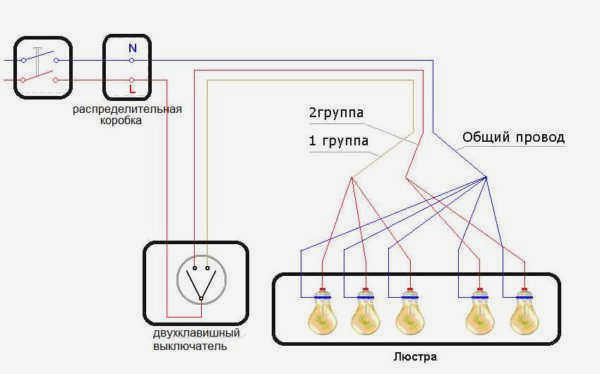

Подключение к двойному выключателю

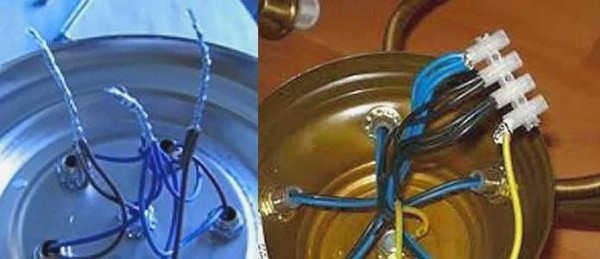

Люстра на пяти, четырех или трех патронах может быть подключена к двойному выключателю по тому же принципу. Из каждого кронштейна выходят два провода разного цвета. Провода обычно синего и коричневого цвета, но могут использоваться и другие варианты. Чтобы подключить их к двойному выключателю, все они должны быть разделены на три группы: две фазы и один ноль.
Правила подключения
Когда речь идет об электромонтажных работах, важна каждая деталь. Поэтому, подключая провода к люстре, соблюдайте все правила. Не следует просто скручивать их вместе и заделывать оболочкой кабеля.
Такая скрутка рано или поздно окислится и начнет нагреваться. Такие соединения рекомендуется соединять пайкой. Если вы умеете пользоваться паяльником и оловом, обязательно сделайте это. Это обеспечит правильный контакт и соединение не будет перегреваться.

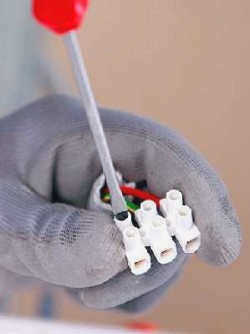

Теперь о том, как соединить провода от люстры с проводами от выключателя (которые находятся на потолке). Согласно последним правилам, скрутка не допускается. Необходимо использовать клеммные коробки. Большинство современных люстр оснащены ими. Если нет, их можно приобрести в любом строительном или осветительном магазине.
При использовании такой клеммной коробки возникает проблема: скрутка большого количества проводов вместе в отверстие просто не помещается. Решение: припаять к соединению провод (медный, одножильный или проволоку, не менее 0,5 мм2 ). Это соединение должно быть хорошо изолировано, а свободный конец припаянного провода следует вставить в клеммную коробку (длинная не нужна – 10 см более чем достаточно).
После того как все провода люстры вставлены в клеммную коробку и винты затянуты, вся конструкция поднимается к потолку. Там провода предварительно закрепляются, а затем подключаются к клеммной колодке в нужном порядке. Важно, чтобы нули были подключены друг перед другом. Фазы можно подключать в любом порядке.
На видео ниже вы можете увидеть, как разделяются кабели в люстре и как кабель и люстра подключаются к клеммной колодке.

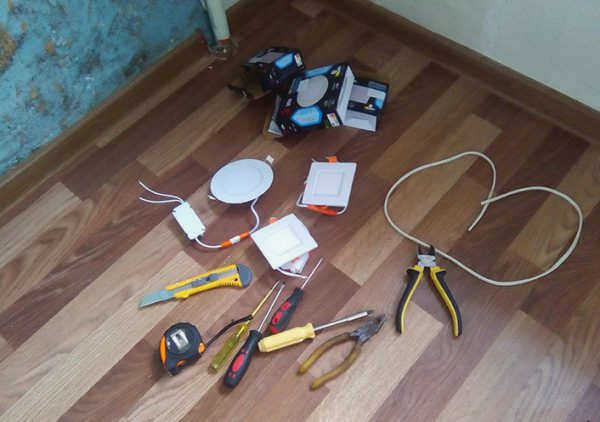

Материалы для установки
Перед установкой накладных или встраиваемых точечных светильников убедитесь в наличии следующих материалов:
- рабочий светильник (желательно проверенный);
- источники света (выбранный тип лампочки с цоколем, подходящим к гнезду светильника);
- провода;
- клеммные колодки для соединения участков проводки, специальные гильзы;
- изоляционная термоусадочная лента, трубки;
- выключатель.
При выборе проводов для будущей проводки стоит обратить внимание на два важных параметра – термостойкость и негорючесть.
Одним из подходящих видов кабеля является медный РКГМ, который обладает термостойкостью и имеет два слоя изоляции. Он не загорается и выдерживает высокую температуру, что позволяет прокладывать его в саунах и банях. Внешняя изоляция изготовлена из стекловолокна, а внутренняя – из силиконовой резины.
Требования к монтажу
Подвесные потолки изготавливаются из частично горючих строительных материалов – пластиковых панелей, натяжных панелей или панелей, содержащих МДФ. По этой причине пожарная безопасность играет ключевую роль. При этом необходимо учитывать множество нюансов – от качества и надежности проводки до температуры нагрева источников света.
Если используются галогенные лампы или лампы накаливания, необходимо применять негорючую проводку. Они сильно нагревают близлежащее пространство, поэтому провода должны быть защищены соответствующей изоляцией, а поверхность напряжения должна быть отделена тепловым кольцом и отражателями. Игнорирование рекомендаций приводит к повреждению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенной, светодиодная лампа требует менее эффективного источника света для того же уровня освещенности.
Видео описание
Видео описание подключения светодиодного освещения в подвесном потолке:

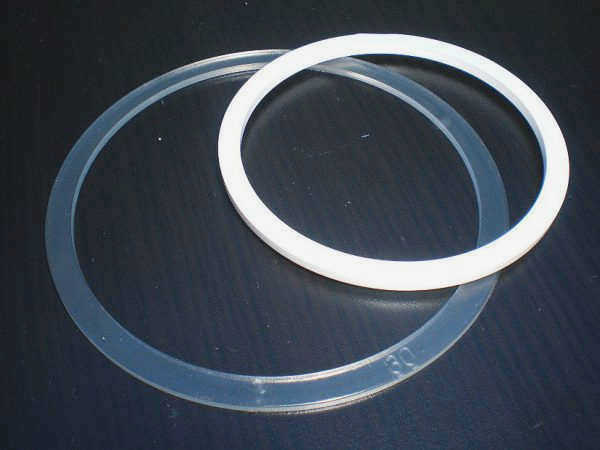

Для этого удаляются лампочки и все легко повреждаемые элементы конструкции. После установки металлического листа в нем вырезаются отверстия для точечных светильников. Затем устанавливаются уплотнительные элементы, монтируются и подключаются светильники.
- Подвесные потолки из гипсокартона.
Монтаж производится аналогичным образом. Это означает, что сначала прокладываются кабели и закрепляются в местах установки приборов, а затем монтируется гипсокартонное покрытие. Однако перед началом работ необходимо составить точный план места прокладки кабелей, то есть места расположения точечных светильников.
После того как потолок оштукатурен, в нем вырезаются отверстия для прокладки кабелей. Затем светильники устанавливаются и подключаются. Затем следует проверка их работоспособности.
Совет! В качестве электропроводки для прожекторов рекомендуется использовать кабели, сечение которых достаточно велико для нагрузки и которые изолированы термостойкой, негорючей изоляционной оболочкой.
Основы в двух словах
Точечные светильники дают более ровный и прямой свет в большом пространстве, чем классическая люстра. Они состоят из корпуса, светильника, источника света, рассеивателя, декоративной панели, проводки. Основные преимущества точечных светильников – возможность создания как индивидуального, так и группового освещения, создание основного и декоративного освещения, поддержание полезной высоты потолка, минимальное влияние на уровень освещения в случае перегорания одного прибора, а также простота оборудования.
Недостатки – высокая стоимость оборудования, необходимость правильного подбора параметров. В зависимости от особенностей установки и области применения существуют следующие разновидности точечных светильников:
- Встраиваемые.
- Встраиваемые.
- Подвесные.
- Наружные.
В зависимости от типа источника света они делятся на светодиодные, галогенные и люминесцентные. Однако существует 2 основных способа подключения потолочного светильника. Это последовательный и параллельный варианты, используемые в цепях 220 и 12 В. Процедура установки имеет свои особенности в зависимости от типа потолочной конструкции и отделочных материалов.
