Многие модели Electrolux и Zanussi поставляются со встроенным шнуром. Вроде бы все хорошо, но у него четыре провода: ноль, земля и два фазных провода (черный и коричневый). Если в квартире их три, то непонятно, какой из них и куда подключать: подключение четырехжильного кабеля от варочной панели имеет свои нюансы.
Как подключить варочную панель к однофазной и трехфазной сети?
Покупая новую бытовую технику, мало кто обращает внимание на требования к мощности, и напрасно. В старых домах установка мощных приборов может быть проблематичной: возможно, придется проводить отдельную линию. Поэтому подключение варочной панели требует соблюдения всех требований электротехнических норм для сохранения гарантии. Это означает, что вам нужна выделенная линия с правильным сечением провода и установленным на ней автоматическим выключателем. Этот провод может быть подключен к специальной розетке или клеммной коробке. Если устанавливается розетка, то провод от варочной панели должен быть оконцован вилкой; если устанавливается клеммная коробка, то концы проводов оконцовываются клеммами, которые могут быть залужены и свернуты в кольцо.

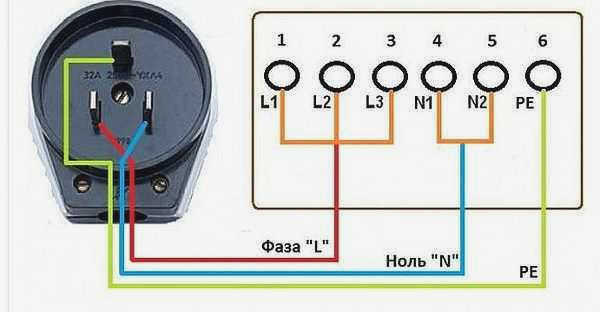

Схемы подключения варочных панелей

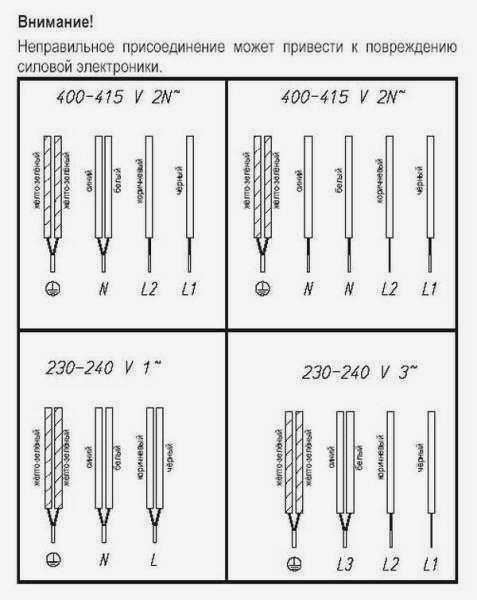

Почти все новые европейские модели варочных панелей могут быть подключены к сети с разным количеством фаз. В нашей стране существует два стандарта: однофазный 220 В и трехфазный 380 В. В некоторых домах 220 В бывает с двумя фазами. Что касается количества и цветов проводов, то вот что может быть:
- Однофазная сеть 220 В.
- Два провода. Встречается в старых домах. В этом случае провода обычно одного цвета. Фазу можно проверить с помощью пробника (отвертка со светодиодом) или тестера. Проще работать с тестером: если светодиод загорается, когда тестер касается проводящей части, то это фаза, если нет, то ноль.
- Три провода. Провода обычно цветные. Красный или коричневый провод – фаза, синий или голубой – нейтраль, а желто-зеленый – заземление. Если провода одинаковые, фазу можно найти с помощью пробника, но для определения нейтрального провода ищите мультиметр или тестер.
Во избежание ошибок, даже если вы видите все указанные цвета, лучше проверить их: строители часто путают их при монтаже. Чтобы избежать неприятностей, проверьте и подпишите (повесьте этикетки).

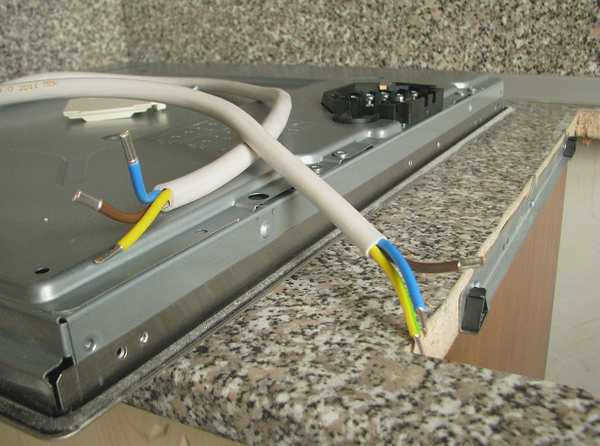

Особенностью варочных панелей является то, что они часто поставляются без шнура питания. Это не потому, что производители жадничают, а потому, что они могут быть подключены несколькими способами, используя от трех (у нас два) до шести проводов. Поэтому, помимо кабеля для подключения к электросчетчику, необходимо приобрести и силовой кабель. Его сечение такое же, как и у силового, но удобнее использовать витую пару – они хорошо гнутся.
Необходимые материалы и инструменты
Прежде чем приступить к монтажным работам, необходимо Обеспечить себя следующими материалами и инструментами
- отвертка с диэлектрической рукояткой;
- электрические кусачки
- комбинированные клещи – обжимные клещи;
- кабель типа ВВГ или NYM;
- розетка и вилка на 32A – 40A в комплекте;
- кабель типа PVS для подключения варочной панели к электрической вилке (если не входит в комплект поставки варочной панели);
- автоматический дифференциальный механизм;
- втулки HSHW;
- зажимы или втулки GML;
- индикаторная отвертка.
Сечение кабеля 6 мм2 позволит подключить варочную панель средней мощности к электросети. Более точно сечение кабеля можно рассчитать по формуле или по таблице в руководстве по электромонтажу.
Если вы не хотите устанавливать дополнительную розетку и вилку для подключения варочной панели, кабель, идущий от автоматического дифференциального переключателя, можно подвести к индукционной варочной панели непосредственно от сети без розетки и вилки.
Диаграмма
Основная задача монтажника – подать напряжение на варочную панель или на контакты розетки с помощью отдельного кабеля, рассчитанного на ток не менее 40 А, через защитные устройства (УЗО и устройство остаточного тока). Варочная панель или розетка должны быть подключены отдельным кабелем к сетевому щитку в соответствии с требованиями правил установки. При одновременном включении всех конфорок варочной панели на полную мощность потребляемый ток достигает 40А. Чтобы внутренняя проводка не нагрелась до опасных температур и не воспламенила изоляцию, варочную панель нельзя подключать в одну линию с установленными электрическими розетками или другими встроенными приборами.
Для защиты от поражения электрическим током (короткое замыкание в приборе или случайный контакт с токоведущими частями) на входной панели установлены устройства для ограничения максимального потребляемого тока и отключения питания в случае утечки тока (вызванной контактом человека с токоведущими частями) в соответствии с требованиями Кодекса промышленной безопасности и Кодекса электроустановок. Для защиты от высокочастотных индукционных токов корпус варочной панели и клеммы розеток с маркировкой "заземление" должны быть подключены к заземляющей шине (корпусу распределительного щита).
При самостоятельном обучении подключению индукционной варочной панели к трехфазной сети переменного тока и при выполнении электромонтажных работ Четко разграничьте следующие понятия:
- защитное заземление (соединение корпуса прибора с заземляющим проводником);
- защитное заземление (подключение отдельных точек цепи к центральному проводнику обмотки трехфазного трансформатора переменного тока);
- логический ноль – напряжение на положительной стороне источника постоянного тока (для питания транзисторов и микросхем).
Выбор кабеля и предохранителя
Для того чтобы выбранное устройство могло полностью раскрыть свой потенциал, необходимо правильно выбрать кабель для питания устройства. При использовании прибора с максимальной мощностью 3,5 кВт можно выбрать обычный трехжильный кабель.
Духовой шкаф должен быть подключен исключительно через отдельную автоматическую коробкуЭлектропроводка может находиться в распределительном щитке или в непосредственной близости от электроприбора. Если в квартире проводится ремонт, можно разрезать стены и проложить отдельный кабель.
Если ремонт уже завершен, кабель можно поместить в пластиковый канал, чтобы не портить внешний вид интерьера.
После выбора кабеля можно подобрать оптимальные розетки. В зависимости от способа установки они делятся на 2 типа.
- Внешние, которые устанавливаются на плоскости стены. Основное преимущество этих типов заключается в том, что они удобны в использовании, так как устанавливаются снаружи. Кроме того, такие розетки являются единственным решением для помещений с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые имеют высокий уровень защиты от влаги и пыли.
- ВнутренниеПодрозетники чрезвычайно популярны в кирпичных зданиях, а также являются единственным решением для стен, отделанных гипсокартоном. Эти розетки чрезвычайно популярны в кирпичной кладке зданий, а также являются единственным решением для стен, отделанных гипсокартоном.
Кабель может быть подключен к вилке и розетке следующими способами.
- Жилу следует очистить от изоляции на 0,5 см и зажать винтом.
- Снять изоляцию с жилы на 1,5 см и затем обжать ее. Этот метод считается наиболее подходящим, так как обеспечивает большую площадь контакта.
Способы подключения
Проводка электрического духового шкафа или варочной панели может быть проложена отдельно. Если вы планируете выполнять работу самостоятельно, лучше всего обратить внимание на правила безопасности и четко следовать им. Если духовка и варочная панель потребляют слишком много электроэнергии, каждый компонент придется подключать отдельно. Рекомендуется использовать одинаковые кабели и розетки, что значительно упростит процесс подключения. Если необходимо проложить кабели вдоль стен, их можно скрыть с помощью специального канала.
Правильное подключение встроенного духового шкафа и варочной панели должно осуществляться только в соответствии со строительными нормами. Согласно им, подключение может быть выполнено только радиально. Это означает, что варочная панель должна питаться от отдельного кабеля, подключенного непосредственно к распределительному щитку. Ни в коем случае нельзя подключать к этому кабелю другие приборы и оборудование.
Что касается схемы подключения этих приборов в современных жилых домах, то обычно это предполагает использование одной фазы 220В. Для частного дома более разумной является трехфазная система, чтобы при включенных конфорках нагрузка равномерно распределялась по трем фазам.
Некоторые специалисты рекомендуют устанавливать две фазы, нейтральный провод и провод заземления для более безопасного и равномерного распределения нагрузки.
Когда не следует устанавливать
Важно: самостоятельно или с помощью профессионального электрика Недопустимо подключать индукционную панель к однофазной сети 220 В. Это связано с тем, что такие системы не предназначены для мощных устройств. Между распределителем и прибором придется прокладывать другой кабель. Также очень важно увеличить характеристики распределителя. В противном случае подключение индукционной плиты может быть опасным.
Если в доме уже есть оригинальная или модернизированная электрическая сеть с достаточной мощностью, это значительно упрощает дело. Однако нельзя просто включить ее в обычную розетку и оставить так. Необходимо убедиться, что параметры электросети в доме не ниже, чем требуется по нормативам. В идеале должна быть обеспечена еще более надежная защита.
Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, рекомендуется использовать защитные элементы на 25 А. Как только это будет сделано, можно заняться электропроводкой. Если предусмотрено стандартное подключение к отходящему кабелю, можно использовать провода:
- черный или коричневый (фаза)
- зеленый/желтый (защита);
- синий и серый (нейтраль).
Иногда сечение провода не подходит. Сетевые кабели с сечением 2,5 мм² должны быть защищены автоматическими выключателями с пониженным номиналом тока. Чаще всего используются элементы типа B16. Однако это накладывает очень жесткие ограничения на величину потребляемого тока. В противном случае при использовании более двух нагревательных полей может сработать автоматический выключатель.
Некоторые индукционные устройства подключаются с помощью клемм, а не проводов. В этом случае конструкция имеет специальную клемму, обычно расположенную внизу. Однако бывают и другие ситуации – например, когда индукционную варочную панель необходимо подключить к трехфазной сети 380 В. В этом случае обычно используются две фазы вместо трех. Такого подхода придерживается большинство производителей.
Дополнительные детали
Проще всего подключить индукционную варочную панель в новом доме. Там вы сможете выбрать идеальную мощность для выбранного вами оборудования. Как правило, к однофазной сети можно подключить приборы мощностью 7,2 или 10 кВт.
Если вам нужен более мощный прибор, подключите его ко всем трем фазам одновременно. Но тогда не получится использовать подключение непосредственно к распределительным коробкам.
Необходимо будет проложить отдельные кабели от этих коробок. Они будут подавать ток только на индукционную панель.
Важно: сечение проводника всегда должно быть не менее 2,5 мм², даже если данное устройство совместимо с проводниками 1,5 мм².
Через некоторое время может возникнуть необходимость в установке более мощных устройств. Поэтому пользователи, устанавливающие кабельную проводку достаточной мощности, сразу получают значительную выгоду, поскольку им не приходится переделывать работу. Размер клеммных коробок должен быть не менее 100х100х50 мм. Нет необходимости экономить пространство, так как данное устройство будет закрыто мебелью и не испортит вид.
Ненужного вытягивания кабелей можно избежать, сделав петли по их краям. Пружинные клеммы для трехфазных устройств вполне приемлемы. Их номинальный ток составляет до 24 А, что вполне достаточно. Однако в однофазных сетях пружинные клеммы не очень надежны, и вместо них следует использовать винтовые клеммы.
