Подключение интернет-кабеля к розетке Legrand RJ-45; 4- или 8-проводной разъем
Сегодня я решил написать продолжение статьи о том, как обжимать кабель витой пары, и подумать о такой вещи, как подключение интернет-джека RJ-45. Хотя в интернете можно найти некоторые инструкции, а именно информацию о подключении RJ-45 к разъему немного, в основном картинки, а подробные инструкции и схемы о том, как подключить разъем Legrand к кабелю с 8 или 4 проводами, как правило, отсутствуют. Давайте заполним этот пробел.
Почему я должен установить интернет-розетку?
Обычно при подключении Интернета в квартире к компьютеру мастер прокладывает длинный кабель, выходящий из головного офиса провайдера на лестничную клетку. Прокладку кабеля приходится делать самостоятельно, и это не всегда эстетично. Как правило, мы просто бросаем его где-нибудь за шкафом или, в крайнем случае, засовываем в плинтус. Это для одного компьютера, а что если вы хотите подключить к Интернету с помощью кабеля несколько устройств – компьютеры, телевизор и т.д.? Тогда вам придется обмотать проволокой всю квартиру, что испортит весь вид. Поэтому лучше всего предусмотреть такую возможность при следующем ремонте и сделать тайную подводку интернет-кабелей, разместив их в стенах, а в каждой комнате сделать розетку в виде специальной розетки RJ-45.
Обычно маршрутизатор имеет 4 выхода для подключения LAN-кабелей, соответственно, расположите 4 кабеля в комнатах, а их другие концы подведите к одному месту, возле входной двери, где вы сможете легко повесить маршрутизатор и подключить обжимные соединительные кабели к LAN-разъемам маршрутизатора. А кабель от провайдера при подключении самого Интернета можно также удлинить всего на несколько сантиметров до места установки маршрутизатора – очень удобно, практично и эстетично.

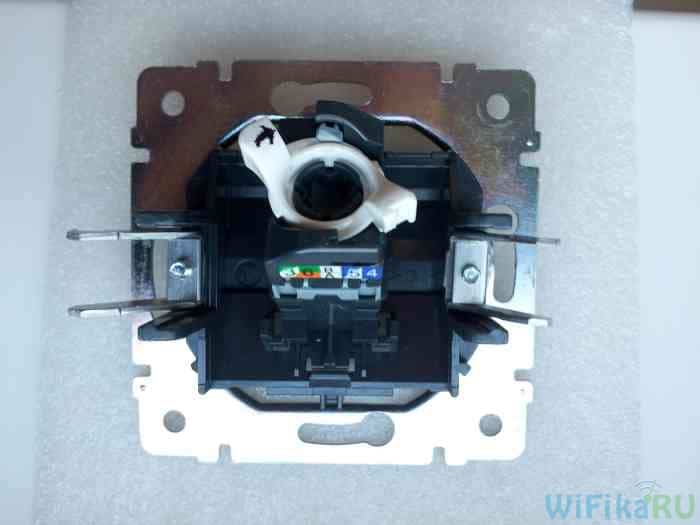

Расположение контактов розетки Legrand RJ 45
Однако для реализации такой схемы необходимо подключить концы кабелей, выходящих за пределы комнаты, к специальной интернет-розетке, в которую вы вставите патч-корд для подключения к компьютеру. Я расскажу вам о популярной модели Legrand, которая является известным производителем всевозможных мелочей для ремонта проводки в помещениях. Вот как он выглядит, когда уже закреплен на стене.

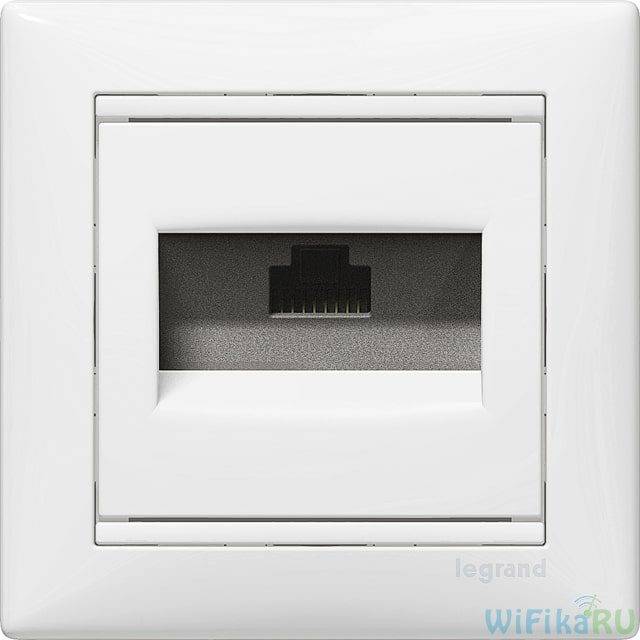

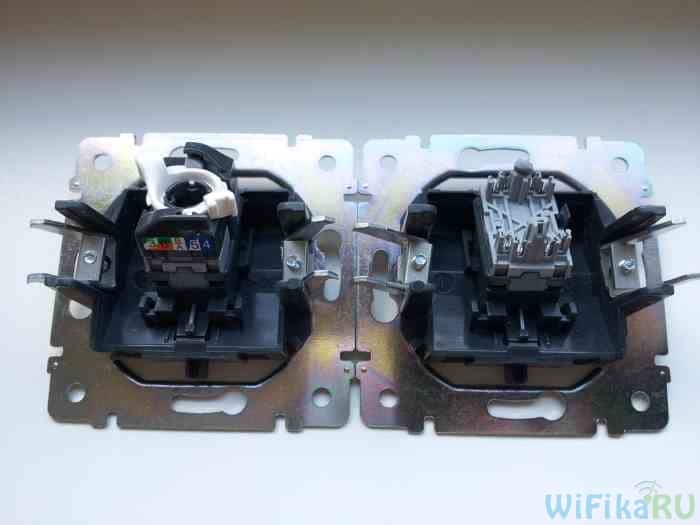

А вот так она выглядит в развернутом виде.
Чтобы подключить к нему кабели, сначала снимите оплетку и отсоедините витые пары. Будьте осторожны, чтобы не повредить кабели, так как они очень тонкие и легко ломаются даже при небольшом надрезе. Затем снимите гнездо и поверните защелку, чтобы снять верхнюю крышку, к которой прикреплена защелка.
Схема подключения розетки Legrand (RJ-45) к Интернету
Как это сделать, хорошо показано в официальной схеме производителя. Перед этим обратите внимание на то, как расположены цвета проводов по отношению к креплению основания, чтобы потом, когда вы будете устанавливать его на место, вы не поставили коробку вверх ногами и тем самым не перепутали провода. В модели, которую я описываю, синий цвет находится на “приподнятой” части основания гнезда, а коричневый – на нижней стороне.
Сняв верхнюю часть, вставьте наш сетевой кабель со стороны белой защелки – так, чтобы оплетка оказалась внутри, чтобы предотвратить перекручивание цветных проводов. Теперь внимательно посмотрите на эту серую коробку. Он имеет специальные пазы для этих проводов, а на внешней стороне есть цветовая и цифровая маркировка, к какому проводу подключаться. Путаница для новых пользователей заключается в том, что в этой цветовой маркировке производитель попытался объединить тип “А” и тип “В”. Оба этих типа, а также нумерация цветов показаны на учебном рисунке выше. Поэтому будет проще сориентироваться, сопоставив номера проводов на разъеме с номерами ячеек на этой клеммной коробке.
Для этого выберите тип, который использовался или будет использоваться для обжима противоположных концов кабелей с разъемами, подключаемых к маршрутизатору, т.е. оба конца должны иметь одинаковый тип обжима – A или B.
Определитесь с типом, а затем расположите цвета в соответствии с номерами на розетке. Обратите внимание, что в официальной инструкции допущена ошибка – на фотографии перепутаны коричневый и бело-коричневый цвета по отношению к реальному цвету розетки.
Затем берем коробку со вставленными проводами и легко надвигаем ее на основание держателя – помня, что синие цвета смотрят в сторону возвышения. И затягиваем защелку до щелчка – таким образом острые контактные пластины прорезают оплетку, и провода соединяются с контактными проводами на внешнем штекере розетки. Обратите внимание, что это не всегда делается правильно – у меня были случаи, когда оплетка не была разрезана и один из проводов не соприкасался, в результате чего не было связи между компьютером и рабочим маршрутизатором.
Чтобы определить это, необходимо “протестировать” каждый контакт, чтобы проверить, есть ли электрический сигнал между двумя концами кабеля. Это можно сделать с помощью универсального инструмента, которым пользуются все электрики. Или используйте специальный тестер для проверки интернет-соединений – я заказал такой из Китая и показал его вам в видеообзоре.
Если все работает, можно закрепить интернет-розетку RJ-45 в гнезде и установить внешнюю декоративную рамку. Вот и все – оказывается, это совсем не сложно. В качестве напоминания посмотрите видео о том, как проверить работоспособность кабелей.
Подключение интернет-розетки Legrand: схема и расположение контактов по цветам
Привет всем! Недавно я полностью переделал проводку у себя дома. Это все же немного надежнее, чем Wi-Fi. Я использовал Legrand для интернет-розеток RJ45 (это не реклама, я просто взял первые попавшиеся в магазине). И сегодня я расскажу вам, как его подключить. На самом деле это не так просто, как кажется, и у этой розетки есть свои причуды.
В этой статье я расскажу вам, как правильно установить и подключить устройство, как обжать интернет-кабель по цвету и многое другое. Я постарался описать все как можно точнее, но если у вас возникнут трудности или вопросы, пожалуйста, пишите в комментариях.
Подключение
Для установки и подключения можно сразу обратиться к схеме подключения компьютерных розеток Legrand, показанной на рисунке ниже. Вам не понадобятся ни отвертки, ни специальные ножи, которые используются в других розетках, и вы все сделаете одними руками – так утверждает производитель, но на самом деле все не так просто.
- Отделите верхнюю оплетку сетевого кабеля примерно на 4-5 сантиметров.
- Прежде чем снять верхнюю часть, где будут находиться сами кабели, внимательно проверьте, как она установлена. После затяжки велика вероятность того, что блок установлен не на том конце. Открутите защелку против часовой стрелки, чтобы снять верхний блок.
- На вашем месте я бы полностью выпрямил цветные провода. Если кабель старый и сухой, оставьте его как есть.
- Вставьте проволоку в круглое основание патрона и используйте ножи.
- Затем вставьте сам провод в блок и начните вставлять провода в пазы. Используйте именно узор “В”:
Одна сторона: Бело-зеленый – Зеленый – Бело-голубой – Голубой
Другая сторона: Бело-коричневый – Коричневый – Бело-оранжевый – Апельсин
ВНИМАНИЕ! И в Интернете, и в обычной локальной сети все обжимается по одной схеме – “B”.
- Если вы забыли, где именно должно находиться гнездо, кабель должен быть маркирован цветом так, чтобы “синий” был направлен вверх (в некоторых моделях так и есть). Коричневый, напротив, должен быть направлен вниз.
- Идея заключается в том, чтобы просто вставить само устройство и затянуть замок, но вы можете столкнуться с той же проблемой, что и я – бывают случаи, когда лезвия не перерезают провода и нет контакта. Так что на вашем месте, если у вас есть резак для бумаги, я бы сам их туда засунул.
- Не забудьте отрезать лишние провода, которые будут торчать, иначе они могут выскочить из лезвий, когда вы будете их закрывать.
- В самом конце просто поверните стопорный механизм и установите розетку на место.
В самом конце вы можете вкрутить его в коробку, но на всякий случай я бы предварительно сделал пробный запуск. Лезвия могут не разрезать проводку, и вам придется ее переделывать.
Подключение интернет-розетки Legrand
Когда на российском рынке появились интернет-розетки Legrand, отпала необходимость в вызове мастера на дом для их подключения.
Процедура намного проще и может быть выполнена даже без специального инструмента, достаточно отвертки и кусачек.
Конечно, наличие специального инструмента делает работу еще проще, и этот и другие вопросы подключения подробно описаны в иллюстрированной инструкции ниже.
Препараты
Если вы опытный пользователь, вам не нужно читать первую часть данного руководства. Материал, содержащийся в подготовительных мероприятиях, рассчитан на начинающих. Поэтому опытные пользователи могут сразу перейти к установке интернет-розетки, начиная со второй главы данного руководства.
Так, кабель от провайдера, идущий от входа в дом абонента, в подавляющем большинстве случаев имеет 4 пары, сращенные вместе, поэтому к кабелю прилипло прозвище “витая пара”.
Каждый провод в паре имеет свой цвет изоляции.
Они вставляются в гнездовой разъем Legrand и обжимаются. Следует отметить, что это самый сложный и ответственный этап процесса установки.
Если на этом этапе вы допустите ошибку и перепутаете проводку, розетка не будет работать. На начальном этапе рекомендуется потренироваться на простом домкрате, это не займет много времени, но позволит новичку приобрести бесценный опыт, который поможет, не испортив розетку, грамотно установить ее с первой попытки.
Кроме того, кабель с вилкой необходим пользователю, например, при подключении компьютера. Сам разъем стоит копейки, и вам не придется беспокоиться о том, что вы можете повредить его на этапе обучения, чего нельзя сказать об интернет-розетке.
Есть несколько основных шагов, которые необходимо предпринять:
- Провода должны быть вставлены в гнездо RJ-45 в правильном порядке. Цветные провода хорошо видны через прозрачный пластик гнезда;
- Контакты проводов обжимаются с помощью специального обжимного инструмента. Разъем можно обжать плоскогубцами или, приложив немного усилий, просто отверткой и кусачками;
Правильное подключение проводов
Существует два основных типа распиновки: “A” и “B”, но в большинстве случаев используется “B”, поэтому среднему домашнему пользователю необходимо изучить только второй порядок распиновки.
Если все провода подключены правильно, проблем с розеткой legrand не возникнет. На следующем рисунке показана схема распиновки.
Широко распространены четырехжильные кабели с 8 цветными проводами (может присутствовать один дополнительный тонкий провод для экранирования, но если он есть, его можно просто отогнуть в сторону после снятия изоляции, чтобы он не мешал).
Однако существуют также двухпарные кабели, которые имеют меньшую пропускную способность. В этом случае расположение контактов будет таким, как показано ниже.
В любом случае разъем восьмиконтактный.
Обжим
Осторожно, не повреждая цветную изоляцию тонких проводников, снимите оболочку кабеля (обычно 5-6 сантиметров).
Затем открутите и распрямите пары проводов. Затем расположите их в форме буквы “В” и отрежьте концы кусачками, как показано на фото ниже.
Рекомендуется разместить вилку рядом с проводами, чтобы сразу было видно, какой длины должны быть концы (около 1 см).
Затем вставьте их в гнездо. Для этого расположите вилку замком вниз (замок – это защелка, которая предотвращает выпадение вилки из розетки Legrand после ее установки).
Не забудьте поместить все цветные провода в их отдельные пазы и вставьте вилку в розетку с помощью специальных щипцов.
Держите проволоку одной рукой, а другой сближайте ручки специальных щипцов. При правильном расположении рукоятки инструмента сходятся почти без усилий.
Примечание: Если ручки клещей сходятся слишком близко друг к другу или слышен щелчок, вытащите домкрат из инструмента и проверьте, правильно ли он установлен.
Как только ручки плоскогубцев окажутся рядом друг с другом, изоляция будет срезана, и штекер получит надежный контакт для подключения.
Порядок подключения интернет-розетки
Розетка Legrand редко вызывает трудности при подключении, поскольку ее конструкция была усовершенствована и проверена в течение многих лет. Например, розетка Legrand Valena установлена непосредственно под передней крышкой.
Выполните следующие действия:
- Откройте крышку;
- Поверните ротор в направлении, указанном стрелкой (для удобства она выделена белым цветом, поэтому даже новички не запутаются, что и в какую сторону поворачивать);
- После поворота замка в направлении стрелки доступ к разъемам открывается немедленно. Для наглядности производитель обозначил розетки цветом, чтобы при подключении трудно было ошибиться, при условии, что вы четко различаете цвета (схема подключения с правильным расположением проводов подробно описана в первом параграфе данного руководства).
Поскольку Legrand производит различные типы розеток, каждый пользователь найдет оптимальный вариант для своих конкретных условий. Конечно, установка и монтаж, например, внутренней розетки отличается от наружной, но принципы подключения схожи.
Современная этикетка позволяет устанавливать розетки не только на стенах помещения, но даже на мебели. Разнообразие цветов и дизайна наших розеток позволяет быстро выбрать подходящий вариант для вашего офиса или гостиной.
Пользователь должен обратить особое внимание на тип используемого разъема. Большинство людей предпочитают розетки Legrand обычным разъемам для быстрой установки.
Как подключить обычный разъем?
Вы должны подключиться, используя один из 2 типов: “A” или “B”, описанные в первом параграфе данного руководства. Однако в большинстве случаев в РФ используется тип “B”.
Для доступа к разъему потребуется разобрать розетку, но в Legrand этот процесс упрощен конструкцией и может быть выполнен за считанные секунды. На внутренней стороне пользователь увидит цветовую маркировку соединения. После снятия изоляции с кабелей и укладки проводов обжимайте провода в соответствии с цветовой маркировкой.
Если лишние отрезки проводов выступают за пределы колпачка, их необходимо отрезать кусачками. Затем колпачок вставляется в гнездо и прочно завинчивается.
Как подключить разъем для быстрой установки?
Схема подключения разъема не отличается от стандартной розетки, но способ сборки розетки другой.
На задней стороне такого гнезда есть защелки, которые необходимо повернуть влево. Затем извлеките разъем. Провода кабеля должны быть соединены стандартным образом.
Отрезав излишки кабеля, вставьте вилку в розетку и поверните по часовой стрелке, чтобы обеспечить хороший контакт.
Затем вставьте само гнездо в розетку, например, в стену. Крепко прикрутите его. Готово, можно начинать использовать.
Технические аспекты установки розетки и жгута проводов
Основная проблема при установке розетки заключается в том, как проложить кабель по дому. В Интернете есть много отдельного материала на эту тему, поэтому не стоит перегружать инструкцию излишними подробностями.
Главное, что необходимо учитывать, – это прокладка кабеля к месту назначения отдельно от линий электропередач. Однако часто это невозможно, и в таких случаях допустимо, но с использованием экранирующего провода.
Как описано в первой части данной инструкции, т.е. на подготовительных этапах, сначала удалите изоляцию с конца кабеля (5-6 см).
Розетки Legrand демонтируются аналогичным образом. Например, модель Celiane от Legrand также оснащена поворотной защелкой. В результате розетка разбирается на 3 части:
- Вложение;
- Модуль;
- Обложка.
Разъем находится внутри элемента под номером “2”.
Чтобы добраться до него, поверните защелку влево, а затем легко снимите ее. Вставьте жгут проводов типа “B”. Для проверки правильности совмещения контактов удобно использовать подготовленный в результате подготовки разъем.
Он вставляется в розетку и проверяется мультиметром.
Можно использовать дешевое китайское устройство. Даже это даст безошибочные результаты.
Перед установкой проводов необходимо поместить провод в держатель (что часто забывают сделать даже опытные монтажники, что приводит к потере времени и стрессу, связанному с перестановкой проводов).
Хотя большинство розеток других производителей позволяют сделать это позже, Legrand этого не делает.
Затем вставьте защелку и зафиксируйте ее, повернув с небольшим усилием.
Отрежьте лишние концы и соберите интернет-розетку.
Последний шаг – установка крышки.
Вставьте штекер, например, патч-корд от маршрутизатора, в готовое изделие и проверьте соединение.
Когда вы убедитесь, что розетка работает правильно, прикрепите декоративную крышку и наслаждайтесь работой в Интернете.
Приложение
Новичку эта процедура покажется громоздкой и трудоемкой, но выполнение шагов, описанных в этом руководстве, займет меньше времени, чем его чтение.
Как подключить интернет-розетку Legrand
В этой статье я подробно расскажу о как самостоятельно установить и подключить интернет-розетку LegrandЯ подробно расскажу, как подключить интернет-розетку Legrand Valena и как правильно подключить UPT – витую пару и не перепутать цветовую схему.
В качестве примера установки была выбрана встраиваемая интернет-розетка Legrand Valena.как наиболее распространенная серия монтажного оборудования этого производителя.
В компьютерных сетях для передачи интернет-сигнала чаще всего используется кабель, состоящий из четырех пар проводов (всего восемь), которые имеют индивидуальную цветовую маркировку. Для современных высокоскоростных режимов передачи данных (1000 Мбит/с и выше) необходимо подключение всех восьми элементов.
Розетка 8P8C, в которую запрессованы провода витой пары, используется для подключения следующим образом:
Интернет-розетку Legrand может установить и подключить практически любой человек.Интернет-розетку Legrand может установить и подключить практически любой человек у себя дома, без специальных инструментов и серьезных навыков. Это обеспечит высокое качество соединения и надежный контакт. Сейчас я покажу вам, как это легко сделать:
УСТАНОВКА ИНТЕРНЕТ-РОЗЕТКИ LEGRAND
Механизм устройства универсален и подходит для многих серий электроустановок, не только для серии Valena. Внешний вид изменяется путем установки другой рамки и декоративной лицевой панели.
В нашем примере кабель UTP перед установкой был проложен на этапе электромонтажа или реконструкции. Провода прокладываются от wi-fi роутера к месту установки интернет-розетки. Под ним устанавливается стандартная розетка, к которой подводится кабель.
В этом случае он подводится к блоку розеток под телевизором, состоящему из нескольких электрических розеток, одной телевизионной и одной компьютерной.
Прежде чем приступить к сборке, необходимо сначала сложить механизм устройства по направлению к себе и снять заднюю крышку. Для этого нужно повернуть белую ручку по часовой стрелке примерно на девяносто градусов, как показано на рисунке ниже.
Это гарантирует, что ручка будет расположена перпендикулярно шасси и ее можно будет легко снять с шасси, потянув на себя.
За ним спрятаны контакты IDC (ниже я расскажу, как они работают):
Следующий шаг – добраться внутрь снятой задней крышки и вставить пару проводов из гнезда снаружи внутрь. Как показано на фото ниже.
Затем интернет-кабели подготавливаются к подключению.
Для этого снимите внешнюю защитную крышку (в данном примере серого цвета). Под ним находятся 4 пары проводов (всего 8). Все они обозначены разными цветами. Однако 4 провода полностью одного цвета (коричневый, зеленый, синий и оранжевый), а остальные четыре – белые, с полосками тех же цветов. Таким образом, они образуют пары.
Обратите внимание, что на торцах задней крышки механизма Legrand имеются прорези, по четыре с каждой стороны. Также имеются наклейки с указанием возможных схем подключения A и B.
Позвольте мне сказать вам прямо, для подключения кабеля витой пары к интернет-розетке Legrand он должен соответствовать цветовой схеме “B”.в подавляющем большинстве случаев.
“A” соответствует стандарту подключения T568A;
“B” соответствует стандарту подключения T568B;
Их использование зависит от типа соединяемых устройств. Однако в настоящее время практически все современные сетевые устройства способны сами определять схему подключения и при необходимости адаптироваться к ней.
Для доступа в Интернет лучше всего подключить провода к RJ45 в соответствии со схемой “B”. Следуя этой схеме, поместите провода витой пары один за другим в соответствующие гнезда крышки с цветовой кодировкой.
В итоге у вас должно получиться что-то вроде этого:
Затем установите крышку с проводами на заднюю панель интернет-корпуса Legrand, с которого она была снята.
Обратите внимание, что на одной стороне крышки имеется выступ, а на другой – паз; разъем компьютерного гнезда, куда она устанавливается, также имеет аналогичные особенности. Они зеркально отражены, чтобы исключить возможность путаницы.
Когда крышка будет установлена на место, закройте белую защелку против часовой стрелки. Когда вы это сделаете, крышка с установленными в ее пазах проводами начнет утапливаться и в конце концов надежно зафиксируется на месте.
Как подключить витую пару к клеммам розеток Legrand, если вы даже не сняли изоляцию с проводов?
Это, пожалуй, главное отличие установки телекоммуникационного оборудования от большинства других электротехнических изделий.
Контактные основания компьютерной розетки представляют собой две заостренные пластины. Они размещаются так, чтобы расстояние между ними было равно поперечному сечению медной жилы витой пары без изоляции.
Когда крышка с установленными в ней проводами находится в посадочном положении, эти лезвия прорезают изоляцию провода и касаются жил проводника. В результате получается прочное, надежное соединение, гарантирующее стабильную работу сетевого и телекоммуникационного оборудования без потерь. Такие контакты называются контактами IDC.
Также рекомендуется убедиться, что провода правильно вставлены в соединительные контакты, поскольку неопытные монтажники часто путают их из-за большого количества разноцветных проводов и двух схем подключения. Только после проверки этого можно обрезать чрезмерно выступающие концы кабеля витой пары.
Ваша главная задача – предотвратить случайное замыкание медных проводников.
Далее механизм интернет-розетки Legrand Valena устанавливается в розетку, монтируется рамка и лицевая панель.
Теперь установка завершена, и вы можете проверить результат.
Почти все современные компьютерные розетки rj45 подключаются одинаково, и способ подключения витой пары аналогичен.
Например, механизм работы интернет-розетки, которая также доступна для многих серий устройств этого производителя, выглядит следующим образом.
Витые пары подключаются вручную, и каждая витая пара вставляется в соответствующий терминал. Для облегчения установки используйте небольшую прямую отвертку. Legrand, в этом отношении, более удобен для подключения.
В остальном технология та же, жилы попадают между острыми пластинами, которые прорезают изоляцию и касаются проводящей жилы.
А вот пример подключения проводов к розетке RJ45 в модульной серии ABB ZENIT. Здесь все гнезда для жил установлены в ряд, и есть зажим, который опускает их в гнезда IDC.
Теперь, когда вы увидели почти все возможные типы интернет-розеток, я думаю, вы сможете самостоятельно установить в своем доме практически любой тип розеток, а не только Legrand.
А если вам попадется довольно редкий тип розетки с клеммными колодками – не волнуйтесь, здесь подключение еще проще и понятнее.
Каждая клемма пронумерована, и все, что вам нужно сделать, это обжать провода того цвета, который соответствует схеме подключения. Только помните, что перед этим необходимо снять жилы, так как на клеммах нет лезвий для их самостоятельной резки.
Если в вашем доме еще нет интернет-провайдера, но уже есть компьютерная розетка, сообщите монтажнику во время установки, какой контур вы используете для подключения A или B.
Если вы подключаетесь к месту, где уже есть сеть, вы можете позвонить своему поставщику услуг и узнать, какую схему подключения проводов к розеткам следует использовать, прежде чем приступать к работе.
Как видите, кажущаяся сложной задача подключения интернет-розетки Legrand или ABB довольно проста, не требует специальных инструментов и может быть решена практически любым человеком.
Сейчас практически все компьютерные розетки подключаются одинаково, но если вы столкнулись с проблемой, не описанной в статье, обязательно напишите в комментариях к статье, мы обязательно поможем!
