В этой статье я покажу вам, как сделать коллекторное соединение в квартире. Я расскажу вам, что вызывает гидроудары, почему падает температура в душе и как правильно это сделать, чтобы у вас не было этих проблем.
Эта статья будет полезна тем, кто собирается отключить водопровод в квартире своими руками и еще не знает, с чего начать, а также тем, кто купил квартиру в новостройке и планирует сделать там качественный ремонт и надежную систему водоснабжения.
Не все мастера, выполняющие ремонт в квартире под ключ, так или иначе будут озабочены правильностью установки водопровода. Для многих самое главное – это получить цену дешевле, чем у других, а как это сделать – на втором месте.
Содержание:

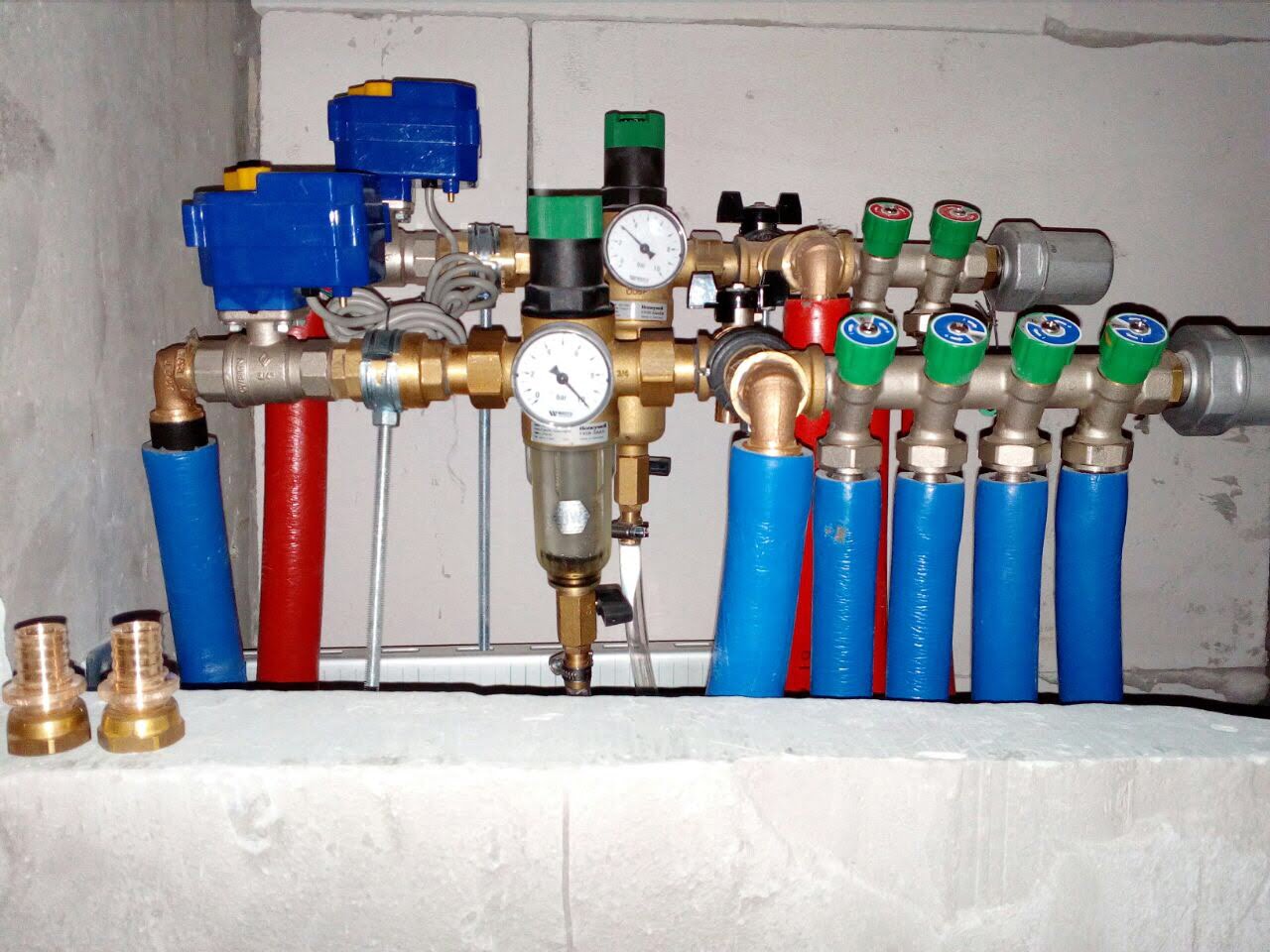

Установка коллекторной воды в квартире
Разветвление водопроводных труб в плоскости наиболее выгодно с гидравлической точки зрения, в отличие от тройников (где это сложнее). Качество, надежность и отсутствие неприятных сюрпризов в виде перепадов температур и т.д., поэтому здесь мы рассмотрим использование коллекторной разводки системы водоснабжения.
Если вы зашли на эту страницу и хотите увидеть дешевый и “хороший” вариант создания системы водоснабжения на тройниках из полипропиленовых труб, уложенных поверх плитки в ванной, то дальше можно не читать. Вы будете очень разочарованы тем, насколько качественной должна быть ваша система водоснабжения.
Коллекторная система предполагает использование самого коллектора.
Оттуда все точки водоснабжения распределяются напрямую, то есть без каких-либо промежуточных соединений. Отсюда одно из преимуществ – отсутствие скрытых связей.
Какой коллектор выбрать для системы водоснабжения в квартире?
Самые популярные коллекторы в этой области поступают от производителя FAR. Они отличаются высоким качеством и доступной ценой. Мы относим их к среднему классу. Имеются коллекторы для стандартных гаечных соединений, а также евроконусов. На них также есть русские надписи на большом пальце, что очень удобно.
Если вы думаете, что лучший, самый дорогой, то Oventrop.
Количество выходов на коллекторе должно быть равно количеству выходов воды.
Например, стандартная двухкомнатная квартира в новостройке, потребители:
- Кухня (мойка) ГВС + ХВС (горячее + холодное);
- Посудомоечная машина и ГВС;
- WC HTW;
- Ванна WHS+WHS;
- Умывальник WHS+WHS;
- Стиральная машина для ГВС.
При таком расположении требуется два коллектора: 3 выхода для горячей воды и 5 выходов для холодной воды.
Лучшие трубы для бытового водоснабжения
Давайте теперь рассмотрим, какие водопроводные трубы лучше?
Поскольку мы говорим о высококачественной сантехнике в квартире, мы предполагаем, что все трубы скрыты. В данном случае нас интересуют трубы, которые можно спрятать в стяжке, и мы не боимся, что со временем они придут в негодность в этой стяжке и затопят соседей.
В настоящее время такие трубы изготавливаются из сшитого полиэтилена, но не из полипропилена. В чем разница между трубами и как их можно соединить, можно прочитать в этой статье статья.

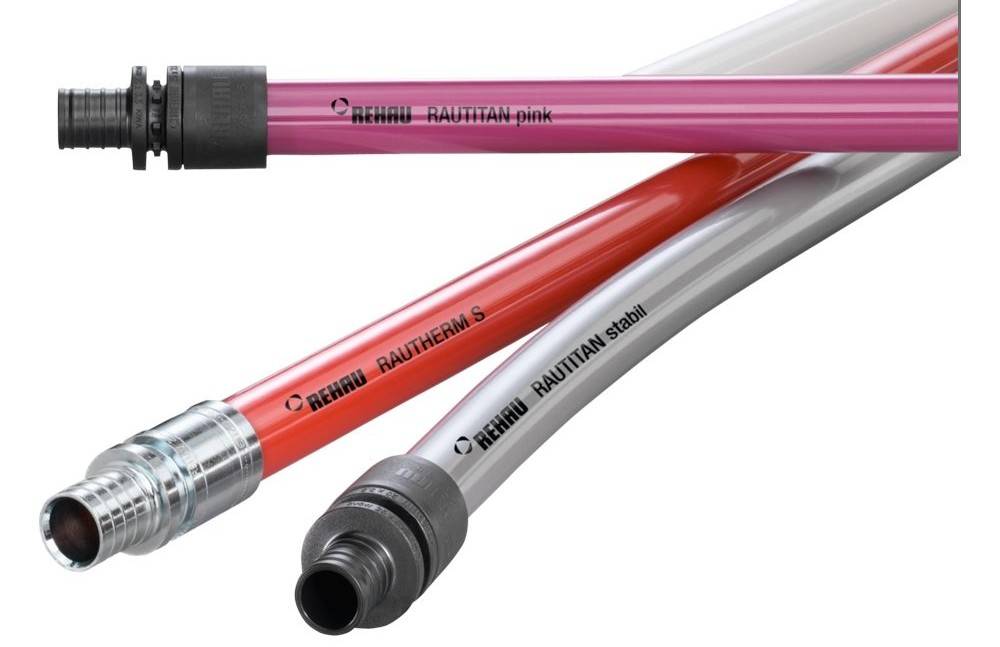

Трубопроводная система Rehau является одной из самых надежных систем, представленных на современном рынке, и производитель предоставляет 50-летнюю гарантию. В остальной части этой статьи я буду обсуждать только эти трубы.
Существует несколько типов труб Rehau, и они делятся в зависимости от сферы применения.
Отопление – (PINK, FLEX, STABIL, RAUTHERM S).
Водопроводные – (HIS – для воды, FLEX – универсальная труба, STABIL – универсальная труба с алюминиевым армированием, дополнительно имеет меньшее линейное расширение и сохраняет свою форму).
Поэтому для воды подходят трубы HIS, FLEX и STABIL. В чем разница и какой из них выбрать.
Как правило, при проведении водоснабжения и отопления следует использовать универсальную трубу FLEX, поскольку она намного дешевле STABIL и имеет кислородный барьер (что важно для отопления). Если вам нужно только обеспечить водоснабжение, можно использовать ХИС, что еще дешевле.
Многие монтажники покупают только STABIL для своих клиентов – это может быть связано с тем, что им нужно купить насадку для инструмента, с ним удобнее работать, потому что он держит форму, или они не знают, что есть другие (или, скорее, не понимают их разницы). Однако за этот трюк вам придется переплатить. По качеству трубы не уступают друг другу имейте это в виду.
Какой диаметр выбрать для труб водоснабжения квартиры?
При выборе диаметра трубы подачи воды в квартиру необходимо учитывать пропускную способность подводящей трубы от стояка. Если от стояка или счетчика идет полипропиленовая труба диаметром 20 мм с диаметром резьбы ½ дюйма, нет смысла использовать трубу большего диаметра. Имеет смысл использовать 20-миллиметровую трубу на всем пути до коллектора. Если на входе имеется кран ¾”, используйте трубу диаметром 25 мм.
Нет смысла прокладывать более 16 мм сшитого полиэтилена от коллектора до мест использования. Его мощности достаточно для всех клиентов при установке коллекторов.
Насколько сильным должно быть давление воды в квартире?
Для того, чтобы давление в системе водоснабжения квартиры было постоянным и не превышало максимально допустимого, перед коллекторами необходимо установить редукционные клапаны.
В многоэтажных зданиях давление может достигать 6 или 7 атм. и может увеличиться в несколько раз в случае гидроудара.
Самым слабым звеном в городском жилище являются гибкие трубы. Хотя они могут выдерживать давление в 10 атм. со временем их резиновая внутренняя поверхность становится шероховатой. Если при монтаже были сделаны слишком малые радиусы изгиба, именно они примут на себя гидростатический удар. В результате затвердевшая резина быстрее растрескивается под воздействием воды.
Регуляторы давления воды снизят давление после впускного клапана в системе до требуемых 3 атм.
3 атм – это золотая середина для обеспечения безопасности и хорошего давления воды в кране. Они также помогают экономить воду, так как при давлении 7 атмосфер при открытом кране вытекает больше воды, чем при трех, и мы часто не пытаемся регулировать открытие крана и выключаем его до конца.

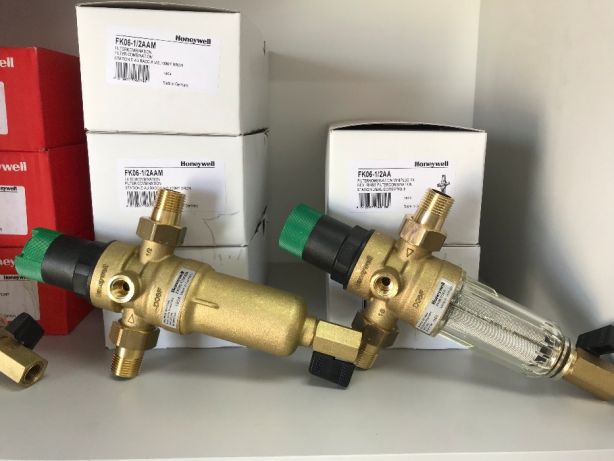

Вы можете установить отдельные регуляторы давления или комбинированный регулятор давления с промывным фильтром. Конечно, система, состоящая из комбинированного промывочного фильтра и редуктора давления, дешевле, чем отдельная система, но если редуктор давления выйдет из строя, то потребуется замена и всей системы.
Защита от гидроударов в системе водоснабжения квартиры.
Для того чтобы защитить систему водоснабжения вашей квартиры от гидроударов в коллекторах, необходимо приобрести компенсатор гидроударов. Компенсатор – это вид демпфера, в котором гасятся скачки давления. Компенсатор состоит из поршня и пружины, и когда клапан внезапно закрывается, избыточное давление компенсируется пружиной поршня.
Однако об этом стоит помнить. Такой компенсатор должен быть установлен в месте, где вода будет постоянно циркулировать мимо него, иначе в этом месте будет застаиваться вода и развиваться болезнетворные микроорганизмы. Другими словами, компенсатор не должен находиться на глухой трубе, отходящей от коллектора.
Заключение
В заключение можно сказать, из чего должна состоять хорошая сантехническая система в квартире.
Расположение тройников и коллекторов в квартире – монтажные схемы
Какие трубы лучше использовать для распределения воды в квартире – заподлицо или разветвленные? Чтобы ответить на этот вопрос, необходимо не только тщательно проанализировать принципы монтажа в обоих случаях, но и оценить преимущества и недостатки каждого варианта. Сравнение способа установки и эксплуатации с условиями в конкретном здании (доме или квартире) позволит вам сделать оптимальный выбор. Важность выбора трудно переоценить – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и простота обслуживания коммуникаций.
Конструкция и особенности тройника
Технически говоря, схема тройника для распределения воды в квартире последовательное соединение – От стояка ответвляется труба, к которой с помощью тройников подключаются сантехнические и другие водопотребляющие приборы.
Преимуществами этой системы являются:
- Экономичность (для последовательного соединения требуется минимальное количество труб),
- простота установки.
Тройниковые соединения в плоском имеет свои недостатки:
- Большое количество соединений и последовательное соединение затрудняют обнаружение утечек,
- При одновременном включении нескольких кранов всегда существует риск падения давления в системе и падения давления в самых удаленных от стояка точках,
- при необходимости проведения ремонтных работ придется полностью отключить водоснабжение, что доставляет неудобства,
- Установка тройников не всегда удобна в небольших помещениях.
Тройниковые системы водоснабжения рекомендуются для небольших квартир. При небольшом количестве отводов и их близком расположении многие из этих недостатков становятся несущественными – координировать расход воды в этом случае гораздо проще, а значит, риск перепадов давления сводится к минимуму.
В системах с тройниками тройники часто спрятаны в стенах или под полом, что затрудняет осмотр коммуникаций и неизбежно приводит к повреждению отделки при проведении ремонтных работ.
Распределительная система
Коллекторная система водопроводных труб в доме позволяет подключить большое количество точек пользования, в том числе и удаленных от стояка. Система коллекторов параллельное соединение – Каждая точка (кран, душ, унитаз, биде и т.д.) подключается к коллектору через индивидуальный отвод, оснащенный клапаном.
Преимуществами схемы с несколькими коллекторами являются:
- Постоянство давления, независимо от количества подключенных сантехнических приборов,
- легкое обнаружение неисправностей на отдельных линиях,
- высокая надежность связи благодаря малому количеству соединений в системе,
- возможность отключения воды в линии, требующей ремонта, при сохранении возможности одновременного использования других линий (например, во время ремонта душа можно мыть посуду, умываться и т.д.)
- Соединительные трубы распределителей можно легко спрятать в коробах, нишах и т.д., придавая помещениям привлекательный внешний вид.
Разводка водопроводных труб в квартире имеет свои недостатки:
- Для этого требуется больше труб,
- Монтаж параллельных соединений сложнее (эта сложность напрямую влияет на стоимость, если вы планируете делать это не самостоятельно, а с профессионалами).
Разветвление системы водоснабжения в квартире позволяет оптимизировать работу каждого входящего в нее устройства. Фильтры или регуляторы давления могут быть легко установлены на отдельных выходах в зависимости от характеристик водопотребляющих приборов и их требований к условиям эксплуатации.
Установка коллектора
Принцип работы коллекторной системы
Первая колонна подключается к главной трубе, которая находится не дальше, а к линии питания каждого прибора. При монтаже систем отопления коллекторы устанавливаются в специальные шкафы (в случае многоэтажных зданий коллекторы устанавливаются на каждом этаже).
Системы холодного и горячего водоснабжения устанавливаются одинаково. В квартирах коллекторы подачи воды удобно устанавливать за бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называется радиационным принципом и имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают особого внимания.
Схема корпуса распределителя
Сборка водяного коллектора
Место подключения коллектора к центральной трубе оснащено шаровым краном для общего перекрытия воды. Клапан комплектуется фильтром предварительной очистки, который удаляет любые крупные, нерастворимые частицы, которые могут повредить остальную часть системы.
После потока воды после фильтра грубой очистки должен стоять расходомер, а за ним еще один фильтр, который удаляет более мелкие (по отношению к первому) примеси.
Еще одним элементом хорошо спроектированной системы распределения воды в жилых домах является обратный клапан, который предотвращает обратный поток жидкости из коллектора в центральную трубу в случае падения давления в системе водоснабжения.
Примечание: Следует отметить, что установка вышеупомянутых устройств в начале трубы необходима и в случае последовательной разводки системы водоснабжения в квартире.
Только после заполнения вышеуказанных устройств производится подключение к коллектору. Каждая ветка коллектора имеет свой кран для отключения подачи воды от ветки.
На рисунке показан пример подключения коллектора в квартире.
При выборе и установке коллектора одним из основных определяющих факторов является количество точек водоснабжения. Это должно соответствовать количеству выходов, но следует выбирать коллекторы с большим количеством выходов, чтобы в будущем можно было подключить дополнительные сантехнические приборы. Те из них, которые не используются в системе до определенного момента, оснащены заглушками.
Если дом или квартира снабжаются центральным источником холодной и горячей воды, то установка коллектора идентична в обоих случаях. Если у вас есть только центральное холодное водоснабжение, один из выходов коллектора ГВС направляет жидкость в водонагреватель, откуда нагретая вода поступает в отдельный коллектор ГВС.
Читайте также: Проточные фильтры для воды и их типы.
При проектировании системы распределения воды необходимо учитывать не только количество выходов, но и расстояние от коллектора до каждого выхода. Оптимальным местом для установки коллектора является то, которое находится ближе всего к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а отводы не требовали слишком большого количества труб.
Совет: Многие специалисты называют полипропиленовую разводку воды в квартире лучшим вариантом – материал долговечен, устойчив к внешним воздействиям и прост в монтаже.
О том, как выполнить монтаж водопроводных труб из полипропилена своими руками, читайте в отдельной статье на сайте.
Описание типов предварительных фильтров можно найти здесь.
Если вам необходимо выбрать водонагреватель, рекомендуем прочитать этот материал. Здесь вы найдете сравнительный анализ накопительных и мгновенных водонагревателей.
Нагрев коллектора
Система коллекторного отопления реализована следующим образом:
- Питающий патрубок котла соединяется с напорным трубопроводом, который подает теплоноситель в коллектор 1.
- Выходы первого коллектора подключаются к верхней арматуре радиаторов, установленных в доме.
- Второй коллектор установлен рядом с коллектором № 1, а его выходы подключены к нижним фитингам радиатора.
- Коллектор № 2 подключен к нагнетательному насосу, который, в свою очередь, подключен к всасывающему патрубку котла.
- В самой высокой точке контура в него врезается расширитель, соответствующий контуру отопления (открытый или закрытый).
В случае центрального водоснабжения и отопления коллекторная система для отопительного оборудования реализуется аналогичным образом, за исключением того, что в нее не входят котел, расширитель и насос.
Для эффективности системы важно выбрать правильное место для установки коллектора. Лучше всего расположить его в геометрическом центре дома, откуда расстояния до всех радиаторов, обычно размещаемых под окнами, будут примерно одинаковыми.
Как установить распределитель воды
Вы начали ремонт в своей квартире. Вы решили переделать старые трубы. Мы покажем вам, как установить коллектор водоснабжения, который подает воду к сантехническим приборам и устройствам.
Водопроводная точка, также известная как система труб, отвечает за то, чтобы вода из центрального стояка доходила до каждой точки использования. Точками распределения являются санитарно-технические объекты и приборы, для работы которых требуется вода: раковина и унитаз, ванна и душ, стиральная и посудомоечная машины.
Ситуация 1 – Ваша квартира находится в старом здании, распределительная система была установлена несколько десятилетий назад, она не справляется с количеством точек потребления.
В современной квартире в среднем в два раза больше точек разрыва, чем 40-50 лет назад. У нас есть посудомоечные машины, душевые и другие удобства. Если вы купили квартиру, которая нуждается в капитальном ремонте, знайте, что старая водоразборная точка может не справиться с количеством приборов.
Ситуация №2 – Вы купили дом в новостройке и начинаете ремонт с нуля.
Трубопроводы в новых зданиях иногда не имеют достаточной пропускной способности. Если вы планируете установить много сантехнических приборов и приспособлений, например, посудомоечную машину, две раковины вместо одной, гигиенический душ и т.д. стоит заранее модернизировать систему распределения воды.
Подключение коллектора
Если вы планируете капитальный ремонт или строите ванную комнату с нуля, стоит присмотреться к водяному коллектору.
- – Недорого
- Установка коллектора является практичной
При монтаже труб в качестве коллектора.
Установка может быть открытой или скрытой.
Преимущества коллектора:
1. удобно.
Все соединения находятся в одном месте. Например, нет необходимости лезть под раковину, чтобы включить неисправный кран.
Это особенно важно, если в доме есть только беременная женщина или дети. Просто перекройте кран на коллекторе.
2. 2) Безопасный
Труба от коллектора до ресивера изготовлена из одного куска без стыков. При использовании качественной трубы исключается возможность протечек в закрытых стенах. (Хотя, если, например. для соединения тройников использовался полипропилен (пайка), утечка также невозможна).
3. отсутствие перепадов давления
При одновременном использовании, например, двух моек почти нет перепадов давления в коллекторе и рабочего давления. Также можно ограничить количество воды, подаваемой каждому потребителю. Это применимо, если установлен коллектор с вентильными кранами.
Можно ограничить подачу воды, например, к унитазу, если давление в системе слишком низкое. И тот факт, что унитаз будет набирать воду в 2-3 раза медленнее, чем при полностью открытом бачке, не имеет никакого значения.
Недостатки:
1. дорогой
Разделение воды с помощью коллекторов на порядок дороже по материалу и по трудозатратам, если вы приглашаете мастера. К этому следует добавить стоимость самих коллекторов, дополнительный метр трубы и, самое главное, вам нужно обеспечить место, где вы сможете все это разместить.
Вот как выглядит система коллекторов в новой ванной комнате в отдельно стоящем доме. Затем трубы были запечатаны.
Этот коллектор имеет запорный клапан для каждого ответвления. Выходы оснащены несменными шаровыми кранами.
Слово “неразрушимый” означает, что если один из кранов выходит из строя, его нельзя заменить по отдельности, а заменяется весь коллектор. (Или часть его от темы к теме).
С помощью этих коллекторов мы можем только открыть или закрыть выпуск. Регулировка с помощью этих нитей не принесет никакой пользы.
То же самое нельзя сказать о коллекторах с клапанами и регулирующими клапанами.
Имеются коллекторы с 2, 3 и 4 выходами. Других я не видел. Коллекторы для необходимого количества выходов собираются из имеющихся на рынке. Например, как на рисунке ниже, собран коллектор на 5 выходов. 3+2
Они соединены нитью. Уплотняется либо резиновой прокладкой, как на рисунке выше (на конце резьбы имеется резиновое уплотнительное кольцо) – или с другими застежками, например, с холстом.
Существуют различные типы коллекторов. С запорными клапанами или без них. С запорными кранами или шаровыми кранами. Под резьбу или под евроконус.
Независимо от того, по каким трубам вы будете распределять воду, коллектор подходит для всех типов труб.
Самое главное – не экономить при покупке коллектора. Если у вас ограниченные средства, лучше выбрать тройник вместо того, чтобы покупать низкокачественный коллектор, который впоследствии может дать течь.
Пример уставшего коллектора с обжимными фитингами :
Если посмотреть справа налево, то можно увидеть небольшое отверстие на второй розетке и между третьей и четвертой розетками.
Коллектор был заменен на новый коллектор из двух частей с вырезанными евроконусами для MF.
Перед прокладкой труб от коллектора стоит внимательно осмотреться, чтобы убедиться, что трубы не проходят там, где есть вероятность сверления стен и пола для установки перегородок или приборов.
На этой фотографии видно, что трубы не уложены рядом друг с другом, а разделены на группы. Это места на стене, где должна быть закреплена инсталляция для подвесного унитаза.
Затем, по окончании работ, коллектор скрывается в специальном люке. Скрыт от посторонних глаз. (другой объект)
Давайте посмотрим, что за дверью:
Если присмотреться, можно увидеть, что каждая розетка подписана и может быть отключена в любой момент. Легкий доступ к кранам, фильтрам и счетчикам.
Здесь соединения спрятаны в стене за унитазом. Вы можете легко увидеть служебный люк.
В этом случае люк вообще не виден:
Но если вы знаете, как его открыть, у вас есть легкий доступ ко всем инструментам.
Как видно из фотографии и описания, можно сделать вывод, что если вы планируете дорогой или капитальный ремонт, а средства позволяют, коллекторная система – ваш лучший друг, когда речь идет о поддержании инженерных коммуникаций.
Дополнение от 21.11.12:
Стоит отметить, что помимо металлических коллекторов, существуют и пластиковые. Например, полипропилен:
