Подогрев пола под линолеум: подготовка основания, монтаж и безупречная работа

Линолеум – достаточно широко используемый напольный материал, и его главное преимущество – низкая цена. Но низкая цена автоматически указывает на то, что качество материала не вполне соответствует современным требованиям. Одной из проблемных особенностей является то, что во время работы он может выделять вредные химические соединения. На этот критерий необходимо обратить внимание при выборе конкретного линолеума под теплый пол.

Подогрев пола под линолеумом

Линолеум может быть:

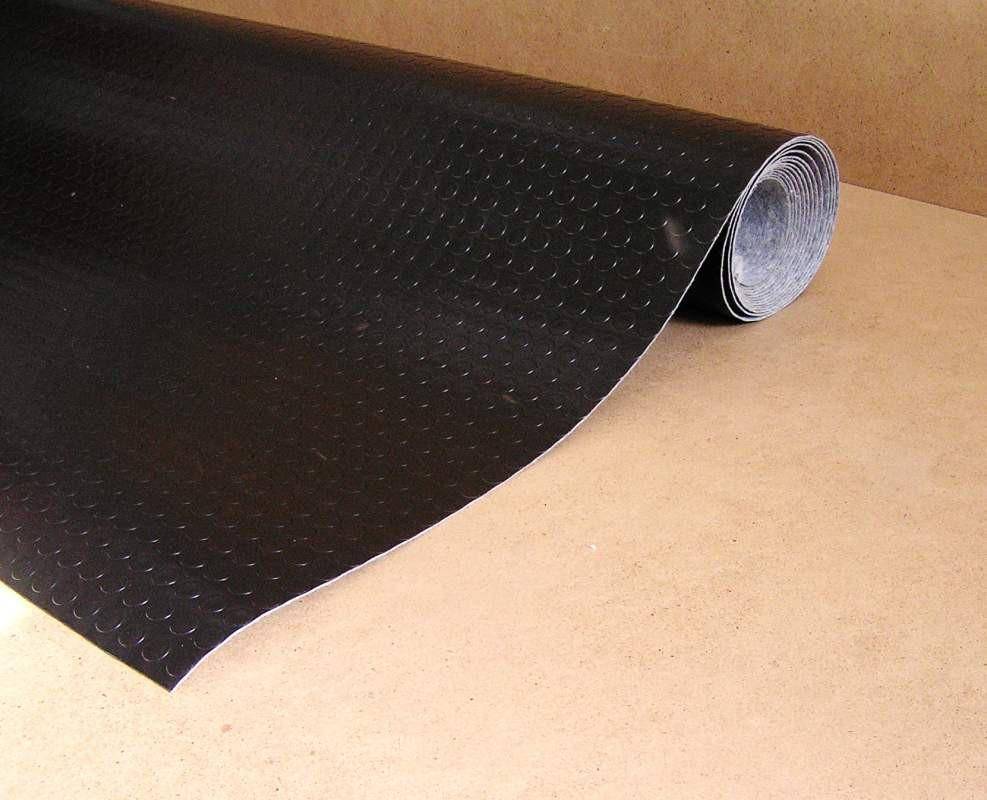

• На основе ПВХ . Это один из самых дешевых вариантов, но имеет ограничения по максимальному нагреву. Большинство типов не следует нагревать выше +28°C. Для полов с подогревом используйте очень осторожно и постоянно контролируйте режим подогрева;

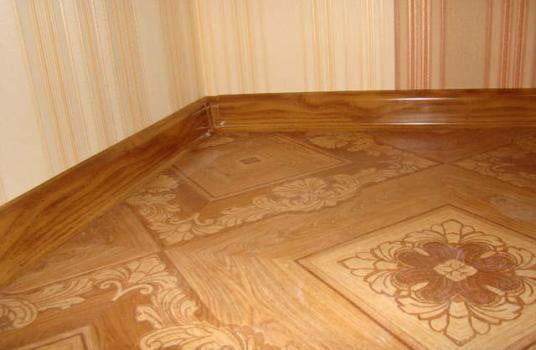

• Глифталевый Поверхность покрыта особо прочным глифталевым лаком. Он отвечает современным требованиям к производительности. Считается, что это лучший вариант для напольного отопления. Недостатком является относительно высокая цена;

Поскольку глифоталевый линолеум производится на тканевой основе, его часто называют текстильным линолеумом.

Однослойный, гомогенный линолеум

Обратите внимание на еще одну особенность линолеума – наличие или отсутствие тканевого подкладочного слоя. Если у такого слоя теплопроводность значительно снижается, то использование материала для обустройства пленочного теплого пола нежелательно.

Пошаговые инструкции по установке

Выбрав тип линолеума, можно приступать к укладке напольного отопления. Вам понадобится термобатарея (точное количество будет известно после проведения измерений) со всеми комплектующими, терморегулятор для контроля условий нагрева, любой теплоотражающий материал, обычная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, плоскогубцы и отвертка.

Соберите комплект для подогрева пола из фольги

Выбор комплекта для подогрева пола

Шаг 1. Подготовка субстрата. Если пол устанавливается на бетонном полу, поверхность должна быть выровнена. Лучше всего это сделать путем стяжки цементно-песчаным раствором; на поверхности должно быть не более 3 мм выступа.

Выравнивающая стяжка для пола

После полного высыхания стяжки укладывается гидроизоляционная мембрана (можно использовать простую мембрану или покрыть основание модифицированной битумной мастикой), сверху укладывается OSB или фанера. С помощью колышков закрепите доски на бетонном полу со смещением.

Укладка фанеры на пол

Поочередная укладка фанеры

Шаг 2. Измерьте и составьте план размещения теплоизоляции. При этом учитывается планировка помещения, расположение электрических розеток или электрических коробок.

План расположения инфракрасной пленки

Важно. При установке напольного отопления необходимо учитывать возможности электромонтажа в помещении. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения – точные цифры можно найти в инструкции производителя. Общая нагрузка на электрическую сеть значительно возрастает, убедитесь, что кабели и защитная арматура могут выдержать это увеличение. Если мощность нагревателя превышает 3 кВт, необходимо установить отдельный источник питания.

В противном случае придется обратиться к электрикам, иногда потребуется замена проводки и защитных устройств, а владельцам электросети – разрешение на увеличение мощности.

Установка системы ИК-пленки

Шаг 3. Выберите место на стене, где будет установлен термостат. Он должен быть доступен, а расстояние до источника питания должно быть как можно меньше. Лучшее место для установки термостата – рядом с существующими выключателями или розетками.

Выберите место для термостата на стене

Для улучшения теплоизоляции и снижения непроизводительных потерь на пол под термопленку укладывается теплоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированной изоляции

Толщина составляет 5-6 мм, и у нас есть готовые рулоны с отличными эксплуатационными свойствами. Теплоизоляцию можно крепить с помощью двусторонней клейкой ленты или скреплять степлером. Стыки между обрешеткой всегда должны быть заклеены лентой, а поверхность загерметизирована.

Монтажные швы или случайные вырезы в панелях заделываются самоклеящейся алюминиевой лентой.

Шаг 4. Поместите термопленку, обращая внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фотографии инфракрасная пленка развернута

Практический совет. Обогрев под низкой мебелью не рекомендуется по двум причинам. Во-первых, он неэффективен из-за плохой конвекции воздуха. Во-вторых, повышенные температуры вызывают преждевременный износ мебели, мебель рассыхается и не сохраняются заводские настройки.

Термопленка разрезается в отмеченных точках до нужного размера.

Нарезка инфракрасной пленки

Шаг 5. Соединение и изоляция. Все работы должны выполняться в безусловном соответствии с правилами электромонтажа и рекомендациями производителя. Напольное отопление поставляется с полным комплектом соединительных элементов и специальных изоляционных материалов, использование которых гарантирует долговечную и безопасную эксплуатацию конструкции. Места пересечения широких медных шин изолируются специальной битумной изоляцией, обеспечивая ее прилипание ко всей поверхности токопроводящего элемента. Установите контактные зажимы в местах, где провода будут подключены к медной шине, одной стороной внутрь, а другой наружу термогильзы. Плотно сожмите зажимы плоскогубцами.

Крепление контактной клеммы к термогильзе

Крепление контактного зажима к термогильзе

Контактный зажим, установленный на гильзе (вид снизу)

Пример правильного крепления изоляции медных шин

Завершение процесса изоляции отрезанного медного рельса

Шаг 6. Все полосы термоленты должны быть закреплены друг с другом клейкой лентой, чтобы избежать возможности смещения. Затем проверьте правильность расположения клемм и фольги и, если все в порядке, можно подключать питающие провода.

Подключение монтажных проводов к контактной клемме Подключение монтажных проводов к контактной клемме

Для продления срока службы рекомендуется залудить открытые клеммы. Это не только улучшает контакт в местах соединений и предотвращает процессы окисления, но и повышает безопасность системы напольного отопления. Если контакт недостаточен, клеммы будут сильно нагреваться и могут расплавить линолеум. Это может привести к ожогам ног, поражению электрическим током или пожару. Все клеммы с подключенными проводами должны быть изолированы с обеих сторон специальной битумной пленкой. Убедитесь, что серебряные контакты термопленки полностью изолированы снизу и сверху.

Плотно обжимайте проводники в контактном зажиме.

Пример правильного расположения нижней изоляционной пластины для контактных клемм

Установка верхней изоляционной пластины

Вид изолированной контактной клеммы с подключенными проводами

Шаг 7. Не начинайте подключение термостата, пока внимательно не изучите прилагаемые инструкции. Датчик температуры нагрева установлен на черной полосе термоленты и закреплен изоляционной лентой. Бывают случаи, когда он устанавливается над полом и реагирует на температуру в помещении.

Установка датчика температуры пола

Датчик крепится к термопленке с помощью битумной изоляции

Датчик температуры пола установлен и приклеен. Вид на теплоизоляционную пленку снизу

Датчик температуры пола вставлен и приклеен Вид сверху на теплоизоляционную пленку

Шаг 8. Сделайте надрез в теплоизоляции с помощью боксерского резака под всеми зажимами и датчиком. Эти углубления скроют выступающие части элементов, пол будет ровным и на линолеуме не будет технологических холмов. Такие же пазы делаются и для проводов, чтобы они лежали на своих местах и фиксировались сверху клейкой лентой.

Шаг 9. Установите термостат на стене. Для этого снимите монтажную пластину, отметьте места для дюбелей. Просверлите отверстия с помощью твердосплавного сверла. Корпус должен быть прочно закреплен и не должен шататься.

Выберите место установки

Установка термостата для напольного отопления с фольгой

Видео – Как подключить контроллер для напольного отопления

Практический совет. При сверлении кирпичной стены может случиться так, что сверло попадет в шов. В этот момент сила фиксации дюбеля недостаточна, и дюбель будет шататься и легко выскальзывать. Чтобы обеспечить надежную фиксацию, вставьте спички или зубочистки по периметру отверстия и убедитесь, что они плотно прижимают дюбель со всех сторон. После вбивания нагельного гвоздя соединение будет очень надежным.

Шаг 10. В соответствии со схемой подключения подсоедините провода к термостату и подключите систему к электросети. Если мощность нагревателя превышает 2 кВт, необходимо установить отдельный предохранитель.

На этом монтажные работы завершены, и можно приступать к тестированию системы напольного отопления.

Как проверить теплый пол?

Установите регулятор температуры на 20-25°C и подождите несколько минут. Проверьте вручную, что все установленные фольгированные нагреватели прогреты. Полностью отключите электропитание и проверьте состояние нагрева проводных соединений. Они должны иметь ту же температуру, что и фольга. Если он значительно выше, то контакты ненадежны. Проверьте их и убедитесь, что вы нашли и устранили причину чрезмерного нагрева.

Отделка пола с подогревом

Если испытания прошли успешно, можно продолжать работы по установке. Термолента должна иметь водоотталкивающее покрытие. Вы можете использовать специальную современную гидроизоляционную мембрану (дорогой вариант) или обычную полиэтиленовую пленку (рекомендуемый вариант). Эффект тот же, а экономия средств значительная. Мембрана должна накладываться внахлест примерно на десять сантиметров, а стыки должны быть герметизированы лентой. Необходимо следить за тем, чтобы не оставалось никаких зазоров или неплотно прилегающих швов.

Линолеум – это гибкий укрывной материал, и его не следует укладывать непосредственно поверх термопленки. Производители рекомендуют защищать нагревательный слой фанерными панелями толщиной около одного сантиметра.

Положите фанеру и линолеум на фольгу.

Прикрепите листы к основанию с помощью маленьких гвоздей. Будьте очень осторожны, чтобы не повредить токопроводящие части при ударе молотком. Проверьте точное положение гвоздей перед их забиванием. Гвозди следует забивать только по периметру листа, чтобы можно было проверить точное положение. Перед креплением фанеру рекомендуется хорошо просушить в теплом, проветриваемом помещении. Это необходимо для предотвращения образования трещин во время эксплуатации напольного отопления.

Практические советы

Чтобы улучшить условия работы напольного отопления под линолеумом, рекомендуется соблюдать несколько правил.

Подогрев пола под линолеумом

1. Не нагревайте материал выше +26°C. Длительный нагрев до высоких температур может привести к расслаиванию линолеума, изменению его первоначального цвета в наиболее нагретых местах, размягчению и значительному снижению твердости. Чрезмерное тепло увеличивает количество химических веществ, выделяемых в воздух.
2. При укладке линолеума не следует использовать фиксирующую мастику. Все мастики не только являются дополнительным источником вредных соединений, но и при неравномерном нагреве могут вызвать вспучивание поверхности. После этого очень трудно, а во многих случаях и невозможно, удалить такие пятна. Линолеум просто расстилается по поверхности пола. Если вы опасаетесь, что крышка будет двигаться, ее можно скрепить в нескольких местах, скобы вбиваются в едва заметных местах, предпочтительно под плинтусами пола.
3. Избегайте перекрытия с тепловой облицовкой. Если конфигурация помещения очень сложная, лучше оставить небольшой участок пола неотапливаемым.
4. При укладке линолеума температура в помещении должна быть не ниже +18°C, иначе бывает трудно удалить складки. Однако его нельзя укладывать на горячий пол, а после испытания он должен остыть до комнатной температуры.
5. Не рекомендуется использовать этот тип пола в качестве основной системы отопления. Это связано с тем, что помещения могут быть нагреты до комфортной температуры только в том случае, если температура пола ≥ +28 °C, чего нельзя сказать о линолеуме.

Режимы работы следует устанавливать только после внимательного прочтения инструкции. В первые несколько дней использования напольного отопления рекомендуется чаще проверять надежность работы. Для этого рекомендуется проверять температуру пола с помощью точного бытового термометра. Если вы обнаружите значительные различия в значениях, внесите коррективы при установке терморегулятора.

Видео – Процесс укладки пленочного пола под линолеум

Понравилась ли вам статья?
Сохраните его, чтобы сохранить или поделиться с друзьями!

Как установить лучистое отопление под линолеум: инструкция по монтажу инфракрасной системы отопления

Линолеум – недорогое и простое в укладке напольное покрытие. Однако он не всегда хорошо выдерживает подогрев пола. Поэтому при выборе напольного отопления под линолеум необходимо учитывать ряд факторов. Их стоит прочитать, как вы думаете?

Мы расскажем вам, какая система напольного отопления лучше всего подходит для укладки под ламинат. Мы расскажем вам, как его установить и какие технические правила нужно соблюдать во время установки. С помощью наших советов вы сможете создать комфортное жилое пространство своими руками.

Выбор правильного линолеума

Линолеум считается полностью синтетическим напольным покрытием, которое при нагревании выделяет вредные химические вещества, такие как фенол.

Линолеум также критикуют за его плохую устойчивость к нагреванию. При воздействии высоких температур покрытие может заметно деформироваться.

Наконец, изначально материал был разработан не для передачи тепла, а для защиты от проникновения холода снизу. Все это верно, но лишь отчасти. Поскольку линолеум так прост в укладке и недорог, он является чрезвычайно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создавать новые виды линолеума. К ним относятся те, которые отлично передают тепло, выдерживают умеренные температуры без ущерба для внешнего вида и не выделяют вредных испарений.

Существует пять основных типов линолеума:

• алкидные или грипталевые;
• нитроцеллюлоза, она же колоксилин;
• линолеум или резиновый линолеум;
• винил, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, следует сразу отметить, что первые три варианта категорически не подходят для использования с подогревом пола. Все они плохо реагируют на тепло, а линолеум вообще не подходит для использования в жилых комнатах.

Самый популярный вариант линолеума – это вариант из ПВХ. Это напольное покрытие имеет разнообразные рисунки и толщину, относительно безопасно и приятно доступно по цене. При укладке виниловый пол почти всегда издает характерный запах, который не особенно приятен, но со временем исчезает.

Однако линолеум из ПВХ не опасен и подходит для помещений, где живут люди. При покупке рекомендуется проверить маркировку на материале; на упаковке должно быть указано, что он предназначен для установки в системах напольного отопления.

Обычный линолеум, например, может быть оснащен дополнительным слоем теплоизоляционного материала, который при подогреве пола совсем не нужен.

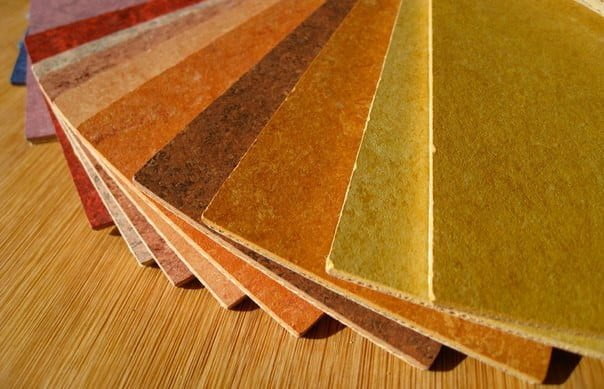

Натуральный линолеум или мармолеум – новое слово на рынке напольных покрытий. В его состав входят только натуральные ингредиенты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошкообразный известняк и натуральные пигменты.

Разумеется, при нагревании этот материал не выделяет никаких вредных веществ, только натуральные пары. Мармолеум чувствителен к сильному нагреву, поэтому к выбору температуры для него нужно подходить ответственно. Однако это относится и к винилу.

Единственное, что можно возразить против цены на мармолеум, – это высокая прочность и безопасность материала, что полностью оправдывает расходы. Мармолеум не обесцвечивается со временем, а также эффективно противостоит возгоранию.

При выборе линолеума для пола с подогревом следует обратить внимание на толщину материала. Слишком тонкое покрытие подчеркнет все неровности подложки, а слишком толстый материал снизит эффективность напольного отопления.

Инфракрасная фольга – идеальный вариант

Как известно, теплые полы делятся на две основные группы: водяные и электрические, и один из вариантов – инфракрасный обогрев. Система, излучающая инфракрасное излучение, является энергозависимой, поскольку для ее работы требуется электричество.

Пленка работает в диапазоне, благоприятном для покрытия, поэтому инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже упоминалось, линолеум чувствителен к избыточному теплу. Даже если последствия перегрева не видны сразу, со временем они проявятся в виде коробления, размягчения, вспучивания и т.д.

Оптимальная мощность нагрева для линолеума считается примерно такой. 150-230 Вт на квадратный метр. Инфракрасная фольга обеспечивает именно это.

Выбор и монтаж напольного отопления под линолеум на бетонных полах

Несмотря на все свои положительные стороны, линолеум – не самый лучший отделочный материал. Ведь он обладает высокими теплоизоляционными свойствами и, кроме того, может менять форму и цвет под воздействием тепла. Главный недостаток – выделение вредных веществ при воздействии высоких температур.

Но если вам нужен именно линолеум, необходимо правильно выбрать как модель напольного покрытия, так и способ обогрева. Кроме того, необходимо строго соблюдать правила установки и регулирования температуры – нагрев должен быть равномерным и постепенным.

Бетонное основание также имеет свои требования – оно должно быть гладким и ровным (допустимое отклонение 0,2 см на 2 м2), хорошо очищенным и покрытым слоем грунтовки. Кроме того, требуется гидроизоляция, и по всей длине стены следует использовать ленту из вспененного полиэтилена.

Примечание: Большинство марок линолеума имеют слой теплоизоляции, поэтому дополнительная подложка не требуется. Однако некоторые из этих материалов задерживают тепло от отопительного прибора.

Поскольку линолеум нельзя нагревать выше 30 градусов, следует оснастить систему датчиком и термостатом для регулирования температуры.

Какой теплый пол лучше всего подходит для линолеума?

Напольное отопление получает энергию для обогрева от системы центрального отопления или от электрической сети дома. Это означает, что под деревянным (или бетонным) полом дома или квартиры можно установить две конфигурации напольного отопления – электрическое и водяное.

При выборе напольного отопления для укладки под линолеум особое внимание следует уделить рабочей температуре. Это связано с тем, что линолеум очень чувствителен к интенсивному нагреву, поэтому важно, чтобы нагрев был равномерным и плавным.

Инфракрасный теплый пол лучше всего подходит для обогрева деревянного пола под линолеумом. Благодаря своей высокой эффективности такой теплый пол под линолеум нагревает только людей и предметы, а не весь объем воздуха в помещении.

Он универсален и легко устанавливается своими руками. Система совместима со всеми типами линолеума и не оказывает негативного влияния на внешний вид и эксплуатационные характеристики пола. Это происходит благодаря плотному расположению полос проводников, что предотвращает перегрев линолеума.

Система подогрева пола также идеально подходит для линолеума на деревянных полах, а ее конструкция также экономит значительное количество энергии. Он нагревается до 50-55°C, а при 57°C линолеум начинает деформироваться. Он также равномерно распределяет тепло и легко устанавливается своими руками. Единственным недостатком водяного отопления является то, что подогрев пола должен быть поднят на 10 см.

В отличие от водяного подогрева пола, стержневой и кабельный подогрев лучше не использовать в сочетании с линолеумом, который будет уложен на бетонный пол. Это связано с неравномерным распределением тепла, что может привести к деформации и последующей деформации напольного покрытия из линолеума. Водяной теплый пол имеет здесь неоспоримое преимущество.

Важно: Перед укладкой линолеума на деревянный пол убедитесь, что мощность подогреваемого пола не превышает 150 Вт/м2 , иначе пол пересохнет и деформируется.

Выбор линолеума для напольного отопления

Обычный линолеум – это материал, изготовленный из синтетических смол. Его можно укладывать на любую поверхность, он доступен в различных текстурах и цветах. Однако при температуре 250°C и выше он начинает деформироваться, теряет форму и, соответственно, прочность. Кроме того, этот тип линолеума представляет пожароопасность и поэтому не подходит для полов с подогревом.

Линолеум для полов с подогревом обычно маркируется следующим образом

Еще один вариант напольного покрытия – мармолеум. По своей сути он похож на линолеум, но при его производстве используется натуральная древесная мука и льняное масло. Это придает материалу следующие свойства:

• огнестойкость: материал не горит и не дымит;
• износостойкость: не истирается, устойчив к образованию пятен и служит до 30 лет
• антибактериальный: микробы не распространяются на этом типе покрытия;
• работающие при температурах до 280°C.

Эта последняя особенность означает, что материал будет отлично работать с инфракрасным обогревом пола.

Золотой серединой будет многослойный ПВХ-линолеум, который также подходит для полов с подогревом. Однако экологические характеристики этого материала гораздо ниже, чем у мармолеума.

Если говорить о ценах, то примерная стоимость такова: линолеум – от 150 р/кв.м, многослойный ПВХ материал – от 400 р/кв.м. Мармолеум от 800 р/кв.м. Если вы знаете приблизительную цену, вы можете купить материал в соответствии с вашими финансовыми возможностями.

Виды подкладок

Чтобы утеплить пол из линолеума, необходимо сначала выбрать подложку. Существует несколько типов таких материалов. Вот самые популярные из них:

• пробка;
• джут;
• постельное белье.

Давайте рассмотрим каждый из них в отдельности.

Пробковая подложка изготавливается из измельченной коры пробкового дуба. Эта изоляция поставляется в рулонах. К преимуществам этого материала относятся:

• экологически чистые – производятся из натуральной пробки;
• Приятные ощущения при ходьбе по поверхности, так как она довольно мягкая.

Это последнее положительное свойство может стать проблемой – если поставить на такой пол тяжелый предмет, то через некоторое время на нем могут появиться вмятины. Чтобы избежать этого, выбирайте самую жесткую пробковую подложку.

Джутовая подложка – это материал, изготовленный из 100% натуральных волокон джута. Джутовые волокна накалываются иглой, а затем прокатываются на валках при высокой температуре. Основа огнеупорна и устойчива к плесени и гниению.

Льняное постельное белье состоит из 100% чистого натурального льна. Он изготавливается путем двукратного прокалывания иглой, а затем пропитывается противоожоговыми и противогрибковыми средствами. Льняная подстилка – хороший материал для теплоизоляции под линолеум.

Изоляционный материал

Для утепления пола под линолеумом можно использовать следующие виды изоляции:

• пеноплекс;
• Изолон.

Изоляция Foamlex отличается прочностью и длительным сроком службы. Этот материал часто используется для изоляции различных поверхностей. Толщина этих плит небольшая, поэтому уровень пола поднимается незначительно (читать далее: “Как утеплить пол пенопластом – проверенные методы”).

Такая изоляция под линолеум на бетонном полу имеет важное преимущество – она проста в укладке и при необходимости может быть разрезана ножом. Это самый популярный изоляционный материал.

Isolon – это полиэтиленовая пена с закрытой ячеистой структурой. Он обладает прекрасными свойствами:

• высокие теплоизоляционные свойства;
• пароизоляционные свойства;
• водонепроницаемый;
• безопасный;
• прочный.

Кроме того, стоимость Isolon невысока.

Существует два типа: изоляция без фольги и изоляция с фольгой под линолеум.

Виды материалов для гидроизоляции пола

Окрасочная изоляция

Такие составы можно использовать для гидроизоляции при утеплении деревянных и бетонных полов. Силиконовые, акриловые, резиновые, полимерные массы наносятся на подложку кистью или валиком. Слой такой изоляции составляет 3-6 миллиметров.

Уплотнение изоляции

Очень распространен и используется для защиты внутренних и внешних поверхностей от влаги. При нанесении он образует монолитный слой высокой плотности. Представляет собой битумно-полимерную основу с растворителями и добавками для повышения пластичности. Он очень надежно защищает пропитанное основание пола. Теплоизоляция, нанесенная на изоляцию пола, значительно повысит эффективность изоляции.

Герметичная гидроизоляция

Поставляется в рулонах и представляет собой прочную, армированную стекловолокном подложку, покрытую битумным вяжущим с добавлением полимеров. Очень прост в установке. С одной стороны она имеет самоклеящуюся основу. Монтаж этой гидроизоляционной мембраны для теплоизоляции можно выполнить своими руками без использования профессионального оборудования и инструментов. Доступность еще больше увеличивает преимущества ламинированной изоляции.

Укладка напольного отопления под линолеум

Для установки напольного отопления необходимо приобрести следующие материалы

• полиэтиленовая пленка 150 мкр;
• Плита из пенополистирола толщиной более 20 мм (с неровностями);
• Армирующая сетка;
• демпферная лента;
• впускные и выпускные коллекторы;
• труба для подогрева пола из сшитого полиэтилена.

На схеме, показывающей проект напольного отопления, видно, что труба находится внутри бетонной стяжки, поэтому каждый контур состоит из целой секции

Подогрев пола начинается с гидроизоляции и теплоизоляции бетонного пола, который должен быть чистым и ровным. На тщательно выровненную стяжку укладывается полиэтиленовая пленка.

Смежные плиты фиксируются строительным скотчем. Полистирольные плиты укладываются поверх фольги и имеют специальные бугорки, называемые “бампами”.

Фитинги необходимы для быстрой фиксации гибкой трубы напольного отопления в нужной конфигурации.

Полиэтиленовая или металлопластиковая труба водяного теплого пола укладывается на специальные маты с язычками. Дополнительно система фиксируется армирующей сеткой

Расстояние между укладкой труб составляет от 10 до 30 см. Расстояние между ними зависит от количества тепла, которое теряется в помещении, где будет уложен пол. В среднем на квадратный метр отапливаемого помещения требуется около 5 погонных метров полиэтиленовых труб.

На полистирольные плиты накладывается армирующая сетка, а между шлицами закрепляется труба для усиления бетонной стяжки, в которую устанавливается система напольного отопления.

Для компенсации теплового расширения стяжки вдоль стен по всему помещению укладывается демпфирующая лента. Затем подсоедините один конец трубы к впускному коллектору, а другой конец – к выпускному коллектору. Смесительный узел закреплен в коллекторной коробке, привинченной к стене помещения.

На этом установка трубы напольного отопления завершена. Заливает стяжку. Линолеум укладывается не на саму бетонную стяжку, а на фанерные панели. Другие напольные покрытия можно укладывать без фанеры, в соответствии с инструкциями по укладке.

Преимущества установки напольного отопления в вашем доме показаны на рисунке. Теплый пол под линолеум используется в качестве дополнительного отопления к существующей системе отопления

Водяной теплый пол можно использовать в качестве дополнительного отопления к существующей радиаторной системе. При желании напольное отопление может полностью заменить радиаторную систему, выступая в качестве независимого поставщика тепла в вашем доме.

Водяной теплый пол работает с любым источником энергии: газ, нефть, электричество. Нет необходимости нагревать теплоноситель в системе до высоких температур. На входе в циркуляцию температура теплоносителя составляет 30-40 градусов.

Давление в системе водяного отопления начинается от 2 атм. Это позволяет обеспечить экономию энергии и добиться экономичной эксплуатации компонентов системы по сравнению с другими альтернативными видами отопления.

Во время работы системы водяного отопления отсутствует электромагнитное излучение, вредное для здоровья человека. Поскольку в полу нет разъемных соединений, вероятность утечки равна нулю.

Срок службы системы составляет 50 лет и более.

Укладка инфракрасного пола под линолеум

В установке данной системы отопления нет ничего особенно сложного. Его может установить каждый, кто умеет пользоваться плоскогубцами, ножницами, рулеткой и отверткой. Вам также понадобится перфоратор, чтобы установить термостат на стене и проложить к нему кабель. Однако на этом список инструментов, которые вам понадобятся, заканчивается.

Какой линолеум лучше выбрать

Инфракрасный теплый пол под линолеум устанавливается в четыре этапа:

1. Проявка макета пленки в помещении.
2. Подготовка субстрата.
3. Укладка нагревательных элементов.
4. Подключение электрических кабелей и проверка работоспособности системы.

Если все сделано правильно, то сверху можно просто уложить линолеум. И все, вы можете ходить по теплому и красивому полу. В то же время, если установка сплит-системы кондиционирования для квартиры или бурение скважины на участке обычно осуществляется с помощью сторонних специалистов, то уложить инфракрасную тепловую ленту вполне можно будет своими руками. В составе этого электрического пола нет ничего сложного. Еще сложнее разобраться в конструкции и регулировке пластиковых окон с нуля.

Макет

Теплый пол под линолеум устанавливается не по всей площади помещения, а только на открытых участках. Нагревательную пленку не следует укладывать под мебель и бытовую технику. Там он может быть поврежден и разорван. Кроме того, в таких зонах происходит локальный перегрев покрытия и компонентов самой инфракрасной системы. Чтобы избежать ошибок, заранее нарисуйте план помещения, отметив все такие места.

Пленку инфракрасного теплого пола следует размещать в центре комнаты:

• только в центре комнаты, где будут ходить люди;
• на расстоянии 5-10 см от стен;
• На расстоянии 30-50 см от радиаторов, каминов и плит с духовками;
• полосами, не внахлест и с поперечным разрезом только в местах, отмеченных на фольге.

Все эти детали установки должны быть учтены при составлении плана. Термостат (терморегулятор) и датчик температуры для инфракрасного напольного отопления должны быть обозначены на плане установки с самого начала. Не рекомендуется устанавливать напольное отопление без этих двух компонентов.

Различные типы инфракрасного напольного отопления

Подготовка основания

Основание под теплый пол должно быть ровным и очищенным от мусора. Любые камешки или вмятины с острыми краями могут повредить фольгу.

Если имеются неровности высотой более 2 мм, их необходимо удалить. Такие дефекты следует устранить путем шлифовки или выравнивания раствором. Если основание имеет много изъянов и неровное, его придется выравнивать тонкой бетонной стяжкой толщиной 2-3 см.

Выравнивание пола под линолеум и войлок горячей сварки также может быть выполнено с помощью настила. Для этого подходят фанера, ДВП или плиты ГВЛ. Их установка даже проще, чем заливка бетонного раствора. Однако сначала необходимо рассмотреть преимущества и недостатки этого способа укладки сухой стяжки. Эта технология подходит не для каждого помещения.

Монтаж и укладка пленочных элементов

На выровненную поверхность укладывается теплоотражающий изоляционный материал или его аналог. Это необходимо для того, чтобы тепло уходило вверх в помещение и не накапливалось бесполезно в слое линолеума или в плите перекрытия.

Нагревательные элементы устанавливаются следующим образом:

1. Фольга разрезается в соответствии с планом.
2. Вырезанные куски укладываются на пол.
3. Проводка готова.
4. Установлен датчик температуры с кабелем к термостату.
5. Проверьте правильность подключения всех компонентов.

Установка напольного отопления

Для подключения проводки к термоленте используются специальные клеммы, поставляемые вместе с инфракрасным теплым полом. Во избежание короткого замыкания и искрения они должны быть закрыты битумной изоляцией.

Закрепите фольгу на подложке с помощью термостойкой клейкой ленты. Для крепления можно также использовать гвозди или скобы. Однако их можно использовать только на тех сторонах, где расположены прозрачные полоски. Если нагревательный элемент из углеродного волокна поврежден по неосторожности, его необходимо удалить. Не разрешается использовать поврежденные таким образом куски пленочного пола.

Датчик температуры прикреплен к нижней части фольги. В светоотражающей подложке необходимо сделать вырез. А если он большой, то лучше сделать в стяжке канавку для этого датчика и кабеля для терморегулятора.

Пошаговая схема монтажа напольного отопления

Подключение к электросети

Если устанавливаемый вами теплый пол будет потреблять менее 2 кВт, допускается подключать его к электросети с помощью обычной розетки. В противном случае необходимо проложить отдельный кабель от распределительного щита.

Отдельные элементы инфракрасного пола подключаются параллельно. А провода выводятся на стену, чтобы позже спрятать их в плинтусе. После подключения всех проводов термопленка включается для нагрева до 25-27 0C. На этом этапе важно проверить, нагреваются ли контакты клемм (они были плохо обжаты плоскогубцами) и работают ли вообще все нагревательные элементы из углеродного волокна.

Наконец, поверх термопленки укладывается полиэтилен толщиной 100-150 мкм. Затем сверху укладываются древесноволокнистые плиты, плиты ГВЛ или фанера толщиной 3-5 мм. Линолеум нельзя укладывать непосредственно на пленочный пол. Мягкая подложка должна иметь жесткий базовый слой, иначе нагревательные элементы будут подвергаться слишком сильному растягивающему напряжению.

Подключение коврика к электросети

Установка электрического напольного отопления

Процесс подготовки основания, описанный выше, является очень важным и обязательным. Когда основание готово, можно приступать к укладке теплоизоляционного материала; он укладывается отражающей поверхностью вверх, чтобы лучше отражать тепло обратно в помещение. Подкладочные рейки склеиваются между собой клейкой лентой. Толщина подложки зависит от того, насколько холодный пол.

Если под полом находится отапливаемое помещение, то под полом следует уложить тонкую подложку толщиной ок. 3-4 мм и укладывать его только в местах, где пол будет нагреваться, в остальных случаях подложка должна иметь соответствующую толщину и прочность и расстилаться по всей поверхности пола.

Для монтажа греющего кабеля установите секции монтажной ленты на расстоянии не более 70 см друг от друга. Закрепите ленту любым способом, обеспечивающим соединение с полом. Это могут быть дюбели или специальные винты.

После закрепления секций монтажной ленты можно укладывать греющий кабель. Для этого расстояние между ними должно быть рассчитано таким образом, чтобы можно было эффективно использовать всю поверхность. Отношение площади поверхности к длине нагревательной ленты определяет примерное расстояние между установками. Длина нагревательных секций указана в техническом паспорте.

Установка начинается с терморегулятора, который монтируется в стену на высоте не менее 30 см над полом. Соединительный конец нагревательной секции должен быть подведен к месту расположения последней. Соединительную муфту холодного провода (питание 220 В) и нагревательный элемент следует предварительно закрепить на монтажной ленте. Затем кабель укладывается равномерно, без пересечений и крутых изгибов.

Расстояние между кабелями не должно нарушаться, так как это способствует равномерному нагреву пола.

Как правило, расстояние между растениями составляет 10 см. Если он меньше, нагревательные элементы могут перегреться. Кабель укладывается в распашной стежок. Колена должны быть гладкими и располагаться на расстоянии 10 см от стены по периметру обогреваемой зоны.

Соединительные клеммы нагревательного элемента подведены к термостату. Датчик температуры помещается отдельно в специальную трубку, которая с одной стороны закрывается заглушкой, а другой конец выводится в монтажную коробку термостата. Проложите обратные концы кабеля от датчика к термостату. Установите гофрированную трубу в паз в стене и заделайте ее цементом.

Концы кабелей нагревательных секций и датчика температуры должны быть лужеными перед подключением к термостату. После того как соединения выполнены правильно, систему можно протестировать, включив ее на короткий промежуток времени.

После завершения строительства системы отопления не забудьте внести план-схему в специальную форму на листе данных. Для обеспечения хорошего контакта между самовыравнивающимся полом и основанием рекомендуется вырезать отверстия в основании, примерно одно отверстие на квадратный метр. Заливайте самовыравнивающийся раствор быстро, чтобы избежать разного времени затвердевания последующих партий раствора. Пол готов к эксплуатации только после полного высыхания смеси.

Укладка линолеума на пол с подогревом – если и как?

Решение установить теплый пол под линолеум создает комфортную поверхность для ходьбы в помещении и улучшает его теплоту. Холодные полы являются проблемой в частных домах и квартирах на первых этажах. Часто даже многослойный пирог из изоляции и изоляционных материалов не справляется с влагой из грунта. В результате бетонный пол покрывается конденсатом и плесенью. Решение – нагревательные элементы и теплопроводящее напольное покрытие, которым может быть и линолеум.

Можно ли укладывать линолеум на теплый пол?

Отделка помещений этим материалом популярна в частном и коммерческом строительстве. Это связано с многочисленными положительными характеристиками данного типа отделки. СНиП не ограничивает использование гибких покрытий в жилых помещениях. Запреты распространяются только на предметы, представляющие опасность с точки зрения пожароопасности.

Не все выбирают линолеум для пола с подогревом, считая, что он потеряет свои функциональные свойства, станет мягким или потрескается. Многие опасаются, что при нагревании линолеум будет выделять вредные для здоровья вещества и создавать неприятный запах. Отчасти это верно, но не для всех типов линолеума. Хороший материал будет переносить нагрев без изменения своих физических и эстетических свойств. Но при покупке продукта проверьте его совместимость с высокими температурами. Даже высококачественные продукты рассчитаны на определенный ассортимент. Внимательно ознакомьтесь с сертификацией продукта, прежде чем выбрать его.

Преимущества и недостатки линолеума

Это покрытие имеет долгую историю использования. Производители постоянно работают над улучшением его состава и внешнего вида.

• Доступная стоимость. Это первое, на что обращают внимание владельцы недвижимости с ограниченным бюджетом на ремонт. Цена квадратного метра напольного покрытия во много раз ниже, чем у керамической плитки, массива дерева, ламината и паркета.
• Разнообразие в композиции и конструкции. Клиент может приобрести изделия холодного типа без подложки и теплого типа с подложкой из войлока или вспененного полимера.
• Широкий выбор цветов и узоров. В зависимости от назначения помещения можно приобрести рулоны с однотонной или цветной поверхностью, с гладким или рельефным рисунком.
• Гибкость. Благодаря этому свойству линолеум можно использовать для провисающих досок и криволинейных поверхностей.
• Легко устанавливается. Материал легко обрезать до нужного размера с помощью подручных средств. Он может быть установлен на полу в течение нескольких часов.
• Простота в обслуживании. Поверхность легко очищается с помощью бытовых моющих средств.
• Долговечность. Линолеум устойчив к влаге, на нем не развивается плесень и грибок, его избегают насекомые и грызуны.

• Необходима предварительная подготовка основания. Молдинги следует укладывать только на ровные поверхности без зазоров, заметных впадин и выступов. Если они не заделаны, дефекты будут видны на полу.
• Недостаточная прочность. Этот материал легко режется и прокалывается острыми предметами. Передвижение мебели по нему противопоказано. Особенно остро эта особенность ощущается на кухне, где линолеум быстро приходит в негодность от соприкосновения с посудой и столовыми приборами.

Линолеум продолжает пользоваться популярностью, в том числе в качестве теплого базового покрытия. Чтобы сделать правильный выбор, важно ознакомиться с типами и особенностями систем отопления и способами их установки.

Типы напольного отопления

При выборе типа подогреваемого пола для линолеумного покрытия необходимо учитывать несколько факторов, каждый из которых имеет свое значение. Начните с архитектуры здания и целесообразности использования в нем того или иного типа системы. Затем оцените особенности каждого помещения, условия, в которых они используются по отдельности, и здание в целом. Последнее, что необходимо учитывать, – это цена. Если бюджет ограничен или сроки поджимают, в качестве временного решения можно рассмотреть использование гибких отделочных материалов. В некоторых случаях это может помочь вам найти выход из сложной ситуации.

Вода

Система подогрева горячей воды используется, если у вас есть собственный бойлер или полотенцесушитель, работающий круглый год. Подключение контура к центральной системе не допускается. Причиной ограничения является большой вес трубопроводов, встроенных в цементную стяжку, и риск утечек, которые могут иметь серьезные последствия.

Напольное отопление – это сумма этих частей:

• Трубы. Для изготовления контуров используются гибкие секции из пластика, полипропилена или металла.



Трубы укладываются в формы, а затем заливаются бетоном. Линолеум для полов с подогревом следует выбирать без подложки или на вспененной полимерной подложке. Рекомендуется использовать модели, изготовленные из натуральных компонентов или ПВХ. Этот тип материала хорошо проводит тепло, но сохраняет свои функциональные свойства. Из-за большого диаметра труб общая высота пола после укладки может достигать 10 см.

Электрический

Этот вид продукции состоит из нагревательных кабелей с тепловой изоляцией. В зависимости от типа, они потребляют 100-250 Вт/м².

Технически они делятся на следующие категории:

• Кабели. Они имеют диаметр 8-15 мм и продаются в бухтах длиной до 100 м. Они укладываются на жесткое основание в форме шланга с допустимым радиусом изгиба. Выбирая электрический теплый пол под линолеум, помните, что после заливки стяжки уровень пола поднимется как минимум на 50 мм.
• Маты. Эти изделия представляют собой тонкие нагревательные провода, вплавленные в прочную полимерную сетку. Эти изделия прочные и гибкие, их можно укладывать на неровные и изогнутые поверхности. Маты лучше всего укладывать под керамическую плитку, так как если она лишь немного толще, то достаточно 2-3 мм раствора, используемого для этого. Другое решение – покрыть элементы линолеумом с мягкой тепловой подложкой и жестким верхним слоем.

После укладки нагревательных элементов установите термостат. Это устройство необходимо для настройки температуры и предотвращения ее повышения до критических значений.

Инфракрасный

Элемент инфракрасной полосы состоит из медных полос с графитовым покрытием, соединенных параллельно. Тепловые волны проходят через все материалы, включая изоляционные вкладыши. Это позволяет использовать линолеум с теплой подложкой, которая обеспечивает дополнительный барьер от холода. Несомненным преимуществом инфракрасной мембраны является отсутствие необходимости в цементной стяжке. Крышка может быть установлена непосредственно на нагревательные элементы, закрепленные на подложке. Для предотвращения несчастных случаев установлен автоматический термостат.

Подготовка поверхности

Независимо от того, какой тип напольного отопления выбран, перед укладкой пола необходимо подготовить прочное, безопасное основание.

Бетонные основания обрабатываются в таком порядке:

1. Удалите старую отделку и оставшийся строительный мусор. Отключите все инженерные коммуникации.
2. Проверьте состояние поверхности. Если есть щели и отверстия, устраните их. Выступающие части обломаны или обрезаны. Если плита сильно прогибается, ее следует выровнять легким штукатурным раствором.

Деревянный пол подготавливается таким же образом:

1. Удаление декоративных планок. Если его необходимо использовать повторно, это следует делать осторожно и бережно.
2. Проверьте древесину на наличие гнили, грибка и механических повреждений. Произвести ремонт в необходимом объеме.
3. Обработайте пол антисептиком и антипиреном. Нанесите жидкую пропитку.
4. Гидроизоляция с помощью полос гидроизоляционного материала.
5. Укладка и сшивание мембранной ткани для удаления влаги.
6. Изоляция. Для дерева лучше всего использовать предварительно перфорированный полистирол на алюминиевой фольге.

Работы следует проводить на хорошо просушенной древесине. В противном случае он деформируется во время высыхания, вызывая деформацию и разрушение уложенного материала.

Процедура установки

Для каждого типа напольного отопления существует своя процедура установки. Это делается на основе проектирования и расчетов.

Устанавливайте водопроводные трубы таким образом, чтобы вдоль одного контура не было стыков, вызывающих протечки. Лучший вариант для крепления – пеноблоки с пазами для труб. Изделия наклеиваются на подложку в соответствии с проектом. Затем трубы вставляются в пазы, а концы соединяются с коллектором.

Рекомендуется прикрутить нагревательные кабели к металлической решетке, закрепленной на опорной плите. Преимущество этого решения в том, что сетка будет служить каркасом для будущей стяжки, добавляя ей прочности.

Коврики крепятся с помощью клея или клейкой ленты. Рекомендуется пропитать его жидким раствором, чтобы предотвратить смещение плоскости. Затем можно выполнить стяжку пола или уложить линолеум.

Инфракрасная мембрана приклеивается к основанию с помощью клейкой ленты. Металлические крепежи не используются, так как существует риск разрыва электрической цепи.

Система проверяется на правильность работы, после чего укладывается линолеумный ковер.

Возможные проблемы

Проблемы с линолеумным теплым полом могут возникнуть сразу после ремонта или в процессе эксплуатации. Наиболее распространенная проблема заключается в том, что материал размягчается под воздействием тепла. Часто поверхность бывает рифленой, и нередко она усаживается настолько, что вылезает из-под плинтусов. Если выбран недорогой материал, то из-за выделения фенола появляется неприятный запах. Причины этих явлений кроются в неудачном выборе линолеума и отсутствии термостата, что приводит к перегреву отделки и потере ее эффективности.
