По умолчанию клапан устанавливается на трубе, в которой циркулирует обычная вода. Это означает, что он подключен к трубе, которая подсоединена к системе водоснабжения. Об этом стоит помнить, поскольку для системы отопления используется очищенная вода (она оставляет меньше отложений на внутренней поверхности труб и радиаторов).
Как выбрать обратный клапан и установить его в системе отопления?
Для обслуживания и регулирования систем отопления используются различные обратные клапаны – ручные и автоматические. Задача этой статьи – объяснить, что такое обратный клапан для отопления, как его правильно выбрать и установить. Суть проблемы: этот элемент используется в специфических случаях, а неграмотные сантехники формируют его где попало или не ставят, когда он нужен. Пример – схема на 2-3 контура без гребенки. Здесь рассмотрены типы и места установки обратных клапанов.
Каждый обратный клапан (устаревшее название: обратный клапан) выполняет простую задачу – препятствует изменению направления движения теплоносителя, позволяя ему течь только в одном направлении. В системах водяного отопления эта функция нужна не всегда и реализуется при необходимости.
В системах отопления частных домов и квартир используются следующие типы обратных клапанов:
- лепестковые клапаны;
- шаровые клапаны;
- шаровые краны.

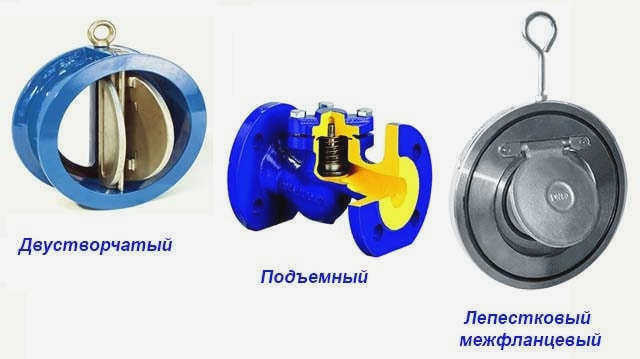

Справочно. В промышленном производстве и водоснабжении встречаются и другие виды изделий – двухстворчатые, подъемные и дисковые клапаны, используемые в качестве элементов сети на крупногабаритных трубопроводах. В частных домовладениях такая арматура не используется.
Рассмотрим устройство и работу каждого типа арматуры в отдельности. Это поможет вам понять, какой продукт лучше выбрать и установить в вашей конкретной системе отопления.

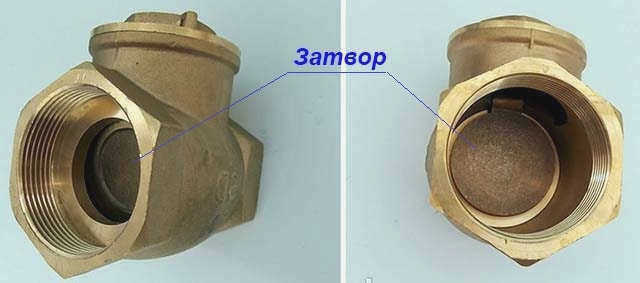

Крыльчатые клапаны
Компонент, изготовленный из латуни или нержавеющей стали, состоит из следующих частей:
- корпус в виде тройника с отвинчивающейся верхней пробкой (для обслуживания);
- Дисковый клапан, установленный на оси с помощью поворотного рычага;
- седло с прокладкой, на которое опирается диск в закрытом состоянии.
Варианты подключения
Прежде чем выбрать обратный клапан, важно знать его назначение в системе отопления. Мы облегчим вам эту задачу и проконсультируем вас о вариантах применения обратных клапанов:
- Клапаны устанавливаются на отдельные замкнутые контуры, оснащенные циркуляционными насосами. Их назначение – предотвращение паразитных потоков, которые ухудшают работу отопительных контуров или котлов, подключенных параллельно.
- При установке на байпасе параллельно насосу клапан помогает системе автоматически переходить в режим естественной циркуляции при внезапном прекращении подачи.
- Перекрывая дополнительную трубу, предотвращается слив воды из отопительной сети в различных ситуациях.
Важная рекомендация. Не слушайте "экспертов" и не ставьте пружинный клапан перед единственным циркуляционным насосом в обычной одноконтурной системе. Утверждения, что это защитит насосную станцию от гидроударов и прочей ерунды, не соответствуют действительности.

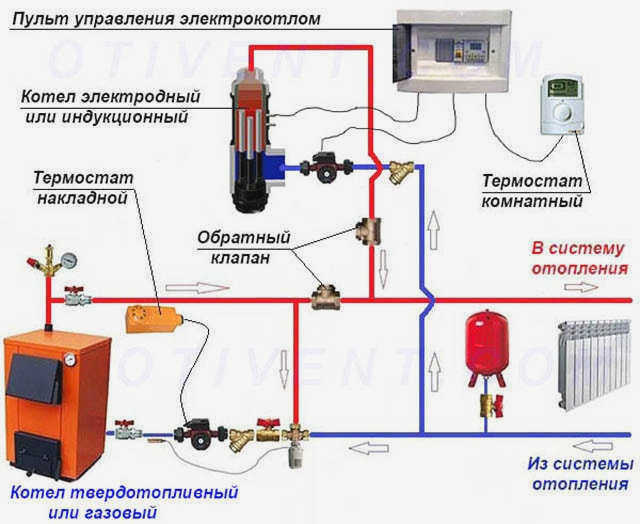

В качестве примера правильной установки обратных клапанов ниже приведена схема комбинации твердотопливного котла и электрического бойлера. Если один насос остановится, другой неизбежно будет гонять теплоноситель по малому контуру. Запорные клапаны здесь просто необходимы.
Внимание. Аналогичная ситуация может возникнуть, если сеть радиаторов и промежуточный нагреватель подключены к отдельному насосу без распределительного коллектора, водонагревателя или буферной емкости.

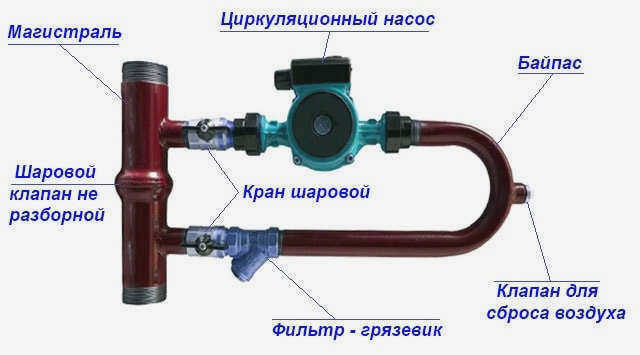

Второй пример характерен для гравитационных систем с естественной циркуляцией воды, переоборудованных для работы насоса. Основной режим работы – принудительный, но в случае отключения электроэнергии агрегат на байпасе останавливается и больше не оказывает давления на исполнительную часть обратного клапана прямой линии. После этого конвективный поток воды в основной линии возобновится до тех пор, пока снова не будет включено электропитание.
Принцип работы перепускного клапана системы отопления
Перепускной клапан подключается к
- насосом;
- обратная труба;
- насос; обратная труба; подающая труба.
Принцип работы обводного клапана системы отопления отличается от предохранительного клапана, поэтому их не следует путать. Они соединяются различными способами, предохранительный клапан устанавливается на нагнетательной трубе.
Когда радиаторы отключаются термостатами, давление в системе отопления повышается, и срабатывает перепускной клапан для передачи горячей жидкости в обратную трубу.
Быстрое действие перепускного клапана также снижает давление в отопительном контуре и делает его более стабильным, значительно снижая риск для водяных радиаторов.
В более сложных системах отопления с несколькими контурами перепускной клапан устанавливается ниже всех циркуляционных насосов в системе. Если в таких системах установлены перепускные клапаны, то отопительные контуры будут работать нормально и бесперебойно.
В системах отопления обратный клапан устанавливается ниже циркуляционного насоса, чтобы служить барьером для теплоносителя и предотвращать его движение в обратном направлении из-за повышения давления.
Обратный клапан состоит из заслонки и пружины с небольшим усилием пружины, достаточным для перекрытия потока теплоносителя, который может течь в обратном направлении.
Назначение и место установки
Термостатический клапан устанавливается путем его подключения к системе в непосредственной близости от насоса, подающего теплоноситель. Этот участок располагается между контурами возврата и подачи. Благодаря режиму установки максимально допустимого предела давления рабочей среды, владелец может самостоятельно отрегулировать устройство.
Ассортимент предлагаемой сегодня продукции очень широк. Однако предпочтительнее отдать предпочтение известным, хорошо зарекомендовавшим себя брендам: Mankenberg, Valtec, DANFOSS. Отзывы пользователей говорят о том, что аппараты этих производителей отличаются высокой производительностью, надежностью и длительным сроком службы.
Основное назначение термостатических регулирующих клапанов – обеспечение стабильной разницы давления между обратным и подающим трубопроводами в закрытых системах отопления. Если тепловая нагрузка снижается, термостатические радиаторные клапаны закрываются, и в результате перепад давления между обратным и подающим трубопроводами становится больше.
Использование отводного клапана дает ряд преимуществ:
- Нагрузка на насос будет значительно ниже;
- На котле образуется гораздо меньше ржавчины;
- Отопительный прибор работает тише;
- Температура обратной среды будет выше.
Типы управления дополнительными клапанами
Существует два типа дополнительных клапанов для системы отопления:
- механический;
- автоматический.
Устройство с механическим управлением может быть установлено в компактных системах отопления из-за того, что на мембраны бака оказывается повышенное давление. В этом случае объем жидкости можно уменьшить, открыв впускной клапан для воды.
Однако для своевременного выполнения этой работы требуется небольшой опыт. Потому что необходимо регулярно регулировать значения давления внутри системы отопления и объем жидкости. Если уровень теплоносителя в системе отопления слишком низкий, вероятность возникновения аварийных ситуаций возрастает. Автоматический клапан должен быть установлен в больших системах отопления с несколькими контурами.
В современных котельных системах автоматический клапан (также известный как редукционный клапан) является стандартным оборудованием. Точнее говоря, он является частью системы автоматического управления. Отдельный клапан подпитки может быть установлен только в том случае, если вся система зависит от электроснабжения.

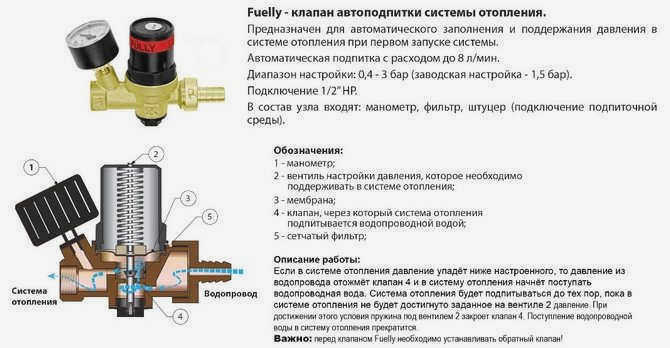

Автоматический подпиточный клапан Huch EnTEC Fuelly
Где установить?
Мастера рекомендуют устанавливать подпиточный клапан для системы отопления рядом с расширительным баком. Это логично, поскольку резервуар всегда работает, и, естественно, как только давление падает из-за работы резервуара, оно автоматически корректируется клапаном.
Нестабильность давления кратковременна и не влияет на работу системы.
Не стоит устанавливать автоматический заливной клапан для системы отопления на обратном контуре рядом с котлом. В противном случае доза холодной жидкости может привести к неисправностям.
Также не следует устанавливать устройство на подающем контуре. В противном случае слишком горячая вода может повредить компоненты самого устройства.
Установка
Установка клапана подпитки включает в себя:
- Начните монтажные работы с подготовки устройства путем герметизации всех резьбовых соединений: с одной стороны устанавливается полипропиленовый американский фитинг 20×1/2, с другой стороны – концевой фитинг 20×1/2.
- Теперь припаяйте монтажные краны, установите стандартный манометр и подключите собранное устройство к любой точке системы отопления.
- Теперь возникает вопрос о том, как отрегулировать подпиточный клапан системы отопления. Для запуска системы необходимо отрегулировать собранную систему на требуемое давление. Для этого в верхней части устройства имеется винт регулировки давления. Его следует выкрутить до упора, а затем медленно закрутить обратно. Проверьте нарастающее давление по манометру.
- Когда необходимое давление будет установлено, крепко затяните винт с помощью контргайки. Нижняя рукоятка запорного устройства закрывается и открывается при откручивании.
После регулировки клапана подпитки систему можно считать готовой к эксплуатации.
Установка подпиточного клапана для системы отопления
Текущие инструкции по монтажу и техническому обслуживанию
Какую бы систему доочистки ни выбрали, важно помнить, что она должна быть безопасной и удобной в эксплуатации, изготовленной из высококачественных материалов. Если система отопления небольшая, выбирайте устройство с максимально простой конструкцией. Центральный ползун с подвижными частями и внутренний компенсационный поршень всегда должны быть изготовлены из материалов с низкой адгезией: риск образования накипи в устройстве должен быть сведен к минимуму. Не секрет, что они являются одной из основных причин отказов.
Обратите внимание на то, есть ли у изделия сменный картридж: это значительно упростит и ускорит осмотр устройства.
Периодическое обслуживание узла долива воды поможет избежать выхода из строя всей системы отопления
Чтобы очистить или заменить весь картридж, выполните следующие действия
- Отсоедините установку.
- Открутите регулировочную ручку в нижней части.
- Ослабьте регулировочный винт до упора и снимите крышку.
- Извлеките картридж с помощью плоскогубцев.
- Соберите устройство после того, как выполните все необходимые действия.
Остается только перенастроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления дома!

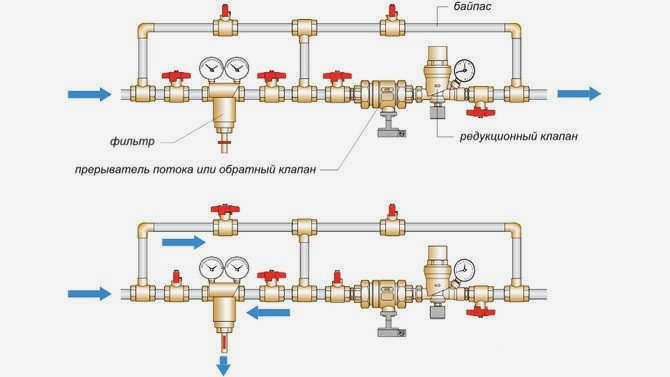

Автоматическое пополнение теплоносителя – схема и клапан пополнения
Когда вентиляционные отверстия в системе отопления активируются из-за утечки воздуха, объем теплоносителя обязательно уменьшается. Количество литров теплоносителя также уменьшается из-за очистки фильтров от различных загрязнений.
Кроме того, изменения температурного режима, которые зависят от погоды за окном, приводят к увеличению или уменьшению теплопотерь в здании. В результате время от времени меняется режим работы горелки отопительного прибора. Этот компонент котла интенсивно нагревает воду, а затем работает в экономичном режиме.
Циклическая работа системы отопления часто вызывает резкие изменения давления в различных компонентах и срабатывание предохранительных клапанов. В результате цанговые соединения могут ослабнуть, и начнется утечка теплоносителя.
Для предотвращения аварийных ситуаций в системе отопления необходимо поддерживать постоянный объем и давление жидкого теплоносителя в соответствии с рекомендациями производителя котла (указанными в техническом паспорте). Это можно сделать с помощью автоматического узла дозаправки системы отопления.
Его основной частью является редукционный клапан, показанный на рисунке. Клапан подпитки теплоносителя оснащен специальной мембраной, на которую воздействует давление теплоносителя. За счет натяжения пружины устанавливается необходимое давление теплоносителя, при котором мембрана перемещается в верхнее положение и окончательно сжимает пружину. Использование клапана делает подачу теплоносителя в закрытую систему отопления более быстрой, простой и безопасной.
Когда давление в системе отопления падает (ниже клапана), теплоноситель перестает действовать на мембрану, и пружина толкает шток клапана вниз, открывая зазор в седле этого элемента. Вода из гидросистемы начинает поступать через отверстие в трубопровод системы отопления. При достижении номинального давления мембрана изгибается вверх и закрывает седло клапана.
