Подшивка свесов кровли профлистом

Помимо этих задач, используемые варианты не должны терять своих первоначальных свойств в течение длительного времени.

Технология подшивки карнизных свесов гофрированным металлическим листом

Карнизный свес – часть крыши, которая выступает за пределы стены дома, защищая ее и фундамент от осадков. Но этот элемент имеет нижнюю сторону, которую необходимо закрывать, так как через нее в чердачное помещение проникает ветер, давящий на кровельный материал снизу, пыль, насекомых, птиц и прочие неприятности. Кроме того, эта часть карниза находится на виду, поэтому о ее внешнем виде необходимо позаботиться. Простой способ закрыть карнизный свес – использовать профнастил. Свесы крыши из гофрированного листа обеспечивают длительную защиту и полностью вписываются в дизайн самой крыши, если покрыты тем же кровельным материалом, что и карнизы.

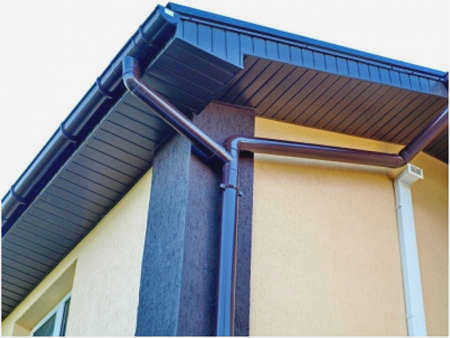

Свесы крыши из гофрированного металла

Принципы монтажа профнастила на свесах крыши

Ширина карниза не превышает 50 см. Это значительная площадь, учитывая длину ската крыши, который необходимо покрыть. Поэтому сначала измерьте ширину карниза по горизонтали, чтобы определить длину сегментов гофрированного листа, которые необходимо использовать. Затем измерьте длину ската, чтобы определить точное количество необходимых сегментов.

Обычно стандартная рабочая ширина гофролиста составляет 1 м. Если, например, длина ската составляет 10 м, то потребуется 10 отрезков профнастила той же ширины, что и ширина карниза.

Прежде чем приступить к обработке карниза профнастилом, необходимо соорудить под ним каркас. Как это сделать?

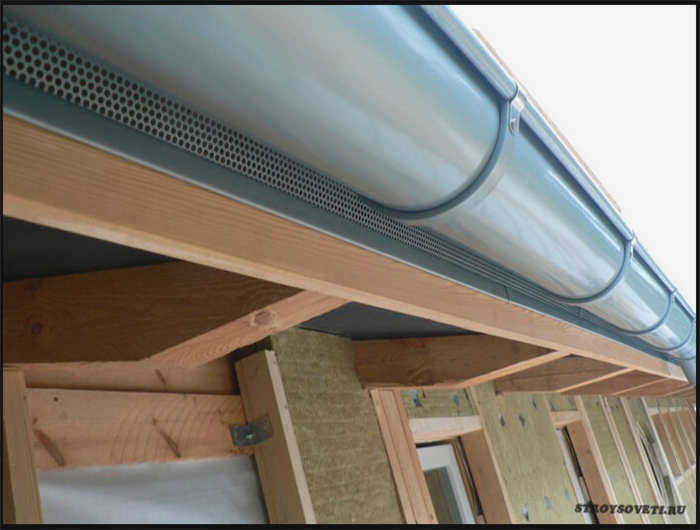

Установка каркаса под профнастил

Свесы (карнизы) крыши – это стропила, которые выступают за пределы стен дома. Другими словами, их концы будут началом каркасной конструкции. С торцевой стороны стропила закрываются ветровой доской, уложенной в вертикальной плоскости. Его нижний конец можно считать точкой, к которой можно прикрепить внешний край профилированных листов.

Это означает, что каркасная конструкция должна укладываться от этой точки. Это означает, что на горизонтальной плоскости от нижнего конца ветровой доски до стены должна быть установлена обрешетка или другой подходящий материал. С ее помощью на стене должны быть отмечены точки, которые образуют горизонтальную линию на поверхности стены. Таких точек может быть две на каждом краю карниза крыши. Затем они соединяются линией.

Вдоль этой линии устанавливается деревянная обрешетка (обычно 50х50 мм), которая крепится к стене дома саморезами на пластиковых дюбелях. Расстояние между крепежами составляет 40-60 см. Как правильно это сделать:

• в рейках просверливаются отверстия на необходимом расстоянии;
• Каркасный элемент крепится к размеченной линии;
• Через отверстия делается разметка на стене;
• Рейка сдвигается в сторону, и в стене в точках сверлятся отверстия;
• В отверстия вставляются штифты;
• Рейка устанавливается на место и крепится к стене с помощью саморезов.

Стандарты

Прежде чем приступить непосредственно к кровельным работам по устройству карнизов из гофрированного картона, необходимо ознакомиться с основными стандартами размеров карнизов. Минимальный свес составляет 50 см и варьируется до 1,5 метров. Все рекомендуемые размеры указаны в стандартах СНиП II. II-26-76.

Они будут зависеть от многих факторов, в том числе от технических характеристик используемой конструкции крыши. Кроме всего прочего, допустимые нормы могут быть разными и зависят от типа и назначения здания.

Однако стоит отметить, что это лишь рекомендации, поскольку жестких ограничений на горизонте не существует.

В зависимости от кровельного материала некоторые размеры варьируются:

• Глиняная черепица имеет минимальный свес 70 мм;
• Для шифера эти значения будут равны 50 мм;
• Трапециевидный лист и стальная кровля – не менее 100 мм.

Укладка

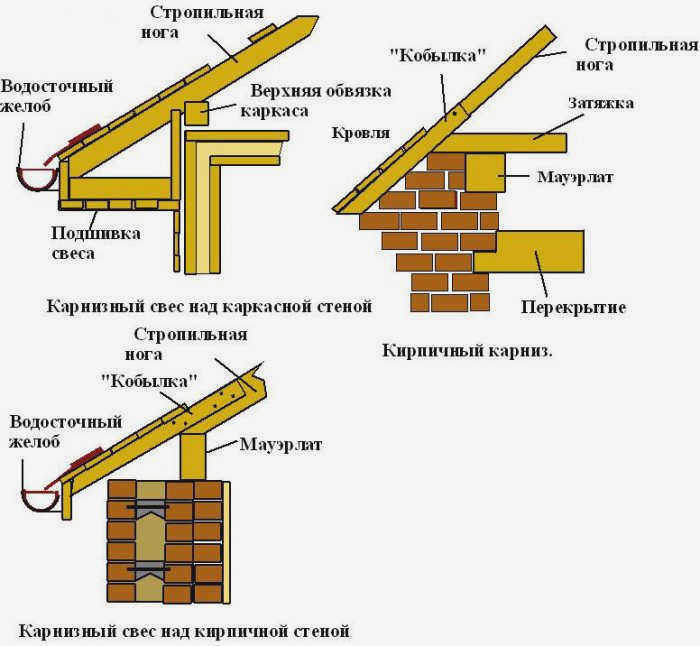

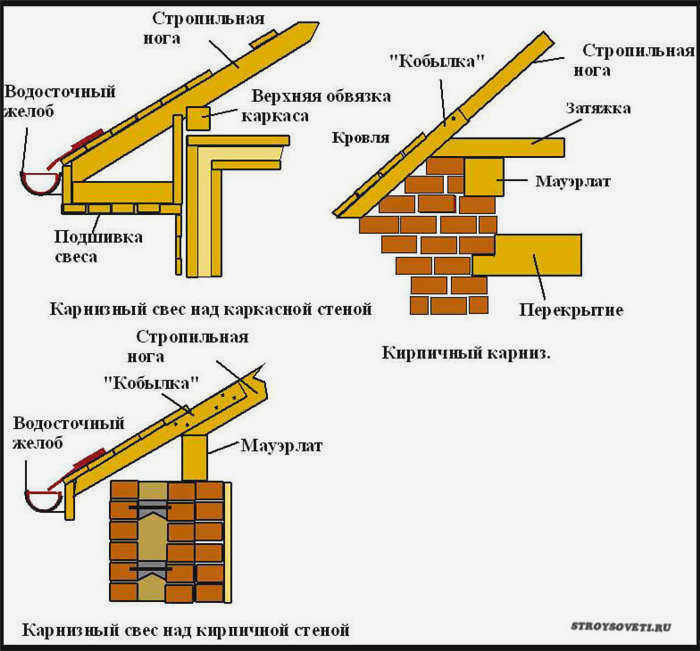

Карнизная конструкция волнистой кровли состоит из нескольких слоев. Следовательно, снизу вверх располагается несколько конструктивных элементов.

• Стропила. Конечно, невозможно построить крышу без стропильной системы, так как это несущая конструктивная система для скатной крыши.
• Стропильные фермы. Как следует из названия, этот нависающий фартук, прикрепленный к фронтону или карнизу, помогает отводить влагу во время дождя или таяния снега.
• Гидроизоляция. Она используется для предотвращения проникновения влаги и бывает нескольких видов: рулонная, самоклеящаяся или уложенная на битумный состав. Также можно найти жидкую гидроизоляцию из резины, битумно-полимерную или резинобитумную.
• Карнизные планки. Обязательное заполнение гофрированным листом для аккуратного внешнего вида и долгого срока службы всей конструкции.
• Стартовая обрешетка. Строительная система для подконструкции. Здесь в основном используются следующие компоненты

• фанера
• шпунтованная или полосовая доска
• брус;
• доска.

• Жалюзи. Используются практически без исключения для любой односкатной или скатной крыши, являются составной частью кровельного покрытия.

• Профилированные кровельные системы. Они лучше всего подходят для крыш с уклоном более 5 градусов. Профиль состоит из гофр, каждая из которых имеет определенную форму и перекрывается из стороны в сторону и снизу вверх, что позволяет легко покрывать различные участки крыши. Профильные листы обычно изготавливаются из стали с покрытием, но могут поставляться и из алюминия и имеют мастичные уплотнения на торцевых и боковых нахлестах.

Крепеж обычно проходит через "поддон" профиля, а не через гофру.

Особенности

Начинать думать о свесах крыши следует после завершения возведения стропил и планирования обрешетки. Эта конструкция имеет следующие особенности:

• Стропила должны быть выровнены в одной плоскости, прежде чем можно будет обрезать и подрезать карнизные свесы. Стоит отметить, что эта плоскость должна быть параллельна плоскости стены.
• Обшивка в основном выполняется из досок. Внешний элемент будет зависеть от того, насколько одинаковой будет ширина на разных участках стены. Если одинаковая ширина не может быть соблюдена, то качественной обшивки не получится.
• Концы стропил должны быть обрезаны вертикально. Концы должны быть скреплены точно так же, как и вся система.
• После того как концы стропил будут отпилены в одной плоскости, вдоль нее прибивают первую обрешетку. Первая из них определит направление дальнейшей работы.

Примечание: Утепление стен с внешней стороны здания должно выполняться после завершения обрешетки карниза. В противном случае вам придется демонтировать отдельные плиты, чтобы получить хорошую теплоизоляцию.

Какие существуют варианты?

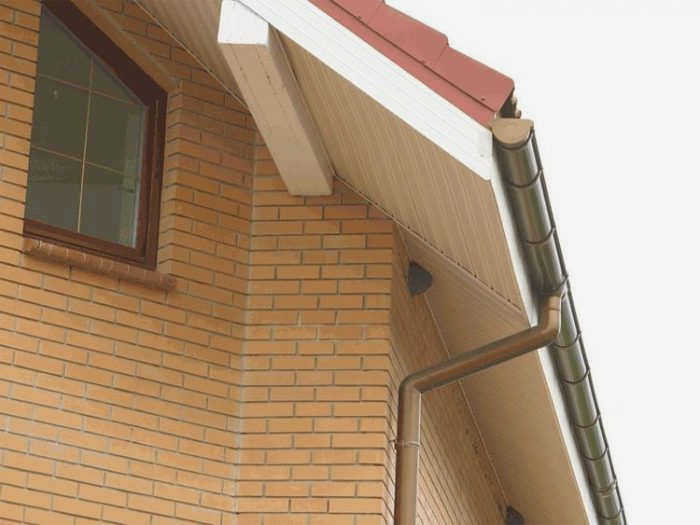

Помимо своей основной защитной функции, карнизный свес – и крыша в целом – должен иметь привлекательный и законченный вид. После укладки кровли карнизный свес должен быть выполнен из гофрированного металла или других материалов.

В основном используются два метода:

• Подрезка вдоль кобыл и стропил;
• Создание карнизов в форме короба.

Первый вариант в основном используется для малоуклонных крыш.. Основным недостатком является то, что трудно создать ровную плоскость у нижнего края стропил. Для облегчения монтажа используются обрезки, прикрепленные к кобылкам и стропилам.

При втором способе монтаж более сложен. Он применяется на крышах с крутым уклоном. В этом случае подкладочный слой крепится к специальной части каркаса. При этом используются доски толщиной 40 миллиметров. Одна сторона доски крепится к стропилу или мачте. Другая сторона доски крепится к дополнительной балке у стены здания. Такой карниз может быть простой конструкции или доведен до уровня свеса фронтонной стены.

Материал для планок можно выбрать произвольно. В настоящее время широко используются пластиковые, металлические или деревянные рейки. Часто используются специальные софиты с перфорированной плоскостью. Однако самым популярным вариантом является профнастил различных цветов.

Выбор профнастила имеет множество преимуществ. Он устойчив к коррозии, легок и удобен в работе. Кроме того, он доступен в широкой цветовой гамме, что позволяет подобрать любой вариант отделки кровли или фасада.

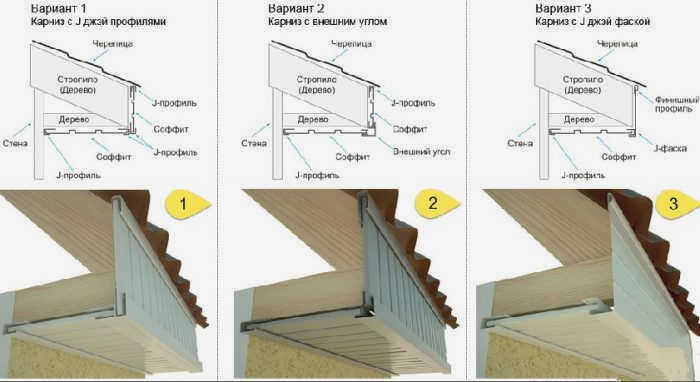

Варианты отделки

Карнизная планка предназначена главным образом для защиты от косого дождя в штормовую погоду, который может привести к намоканию стропил. Очень часто для карнизных и двускатных свесов используется специальная система софитов, но для этой части конструкции крыши можно использовать и другие материалы, например, листовой металл. Вы можете выбрать один из методов, описанных ниже:

1. Диагональный оклад. При этом способе установки металлический профиль крепится непосредственно к нижней стороне карниза или стропил. Для этого потребуются саморезы и стартовые планки. Этот способ считается самым простым, но требует больше материалов. Такой софит подходит для крыш с крутым уклоном, но низким свесом карниза.
2. Горизонтальные софиты состоят из специального короба, обшитого снизу гофрированным металлом. Чтобы прикрепить горизонтальный софит к стенам дома, используют деревянную доску или деревянную раму, которую крепят к мареву или стропилам. Этот способ более сложен в изготовлении, но позволяет гораздо эффективнее защитить стены дома от намокания.

Использование подложки из гофрированного картона имеет множество преимуществ:

Рекомендуем прочитать:

• Во-первых, цвет карниза может быть точно подобран к цвету кровельного профиля, обеспечивая гармонию и единство архитектурного образа здания;
• Во-вторых, металлический профиль с полимерным покрытием надежно защищен от коррозии;
• В-третьих, прочность и долговечность этого материала также важны для карниза дома.

Технология монтажа

Перед установкой карнизов из гофрокартона необходимо смонтировать гидроизоляцию кровли и водосточную систему. Для проведения работ понадобятся следующие элементы:

• крепежные планки;
• остатки профнастила;
• оцинкованные саморезы;
• деревянные бруски.

Работы следует выполнять в следующем порядке:

1. Все стропила или кобылы должны быть обрезаны до нужной длины путем обрезки концов. Концы должны быть обрезаны так, чтобы они были параллельны уровню земли.
2. Прикрепите лицевую доску к концам нижних стропил. Одновременно установите кронштейны для крепления водосточного желоба.
3. В одной горизонтальной плоскости с лицевой доской прикрепите брус к поверхности дома. Для крепления используйте анкерные болты.
4. Далее между брусом на стене дома и лицевой доской установите соединительные поперечины. Расстояние между ними составляет 400-600 мм.
5. Когда каркас будет готов, установите профилированные рейки.
6. Затем закрепите профилированные листы саморезами. Следите за тем, чтобы между профилированным листом и стеной оставался зазор в 2 см для обеспечения вентиляции подкровельного пространства.

Если сравнивать обработку карниза гофрокартоном и софитом, то единственным недостатком первого материала является отсутствие специальных перфорированных вентиляционных планок, поэтому вентиляция подкровельного пространства будет недостаточно эффективной. Если конструкция крыши требует более эффективной вентиляции, софитные карнизы могут быть оборудованы специальными софитными панелями.
