6 Установка автоматики насоса. Автоматика включает в себя аккумулятор давления (рекомендуется), реле давления (обязательно для насосов Belamos) и манометр для измерения давления. С другой стороны, реле сухого хода в колодезной системе не устанавливается, так как все насосы, используемые в колодцах, защищены от сухого хода, например, поплавком или датчиком потока.
Зимняя система водоснабжения из колодца: обзор лучших вариантов и компоновок
Вам нужна собственная стационарная система водоснабжения, способная круглый год снабжать водой ваш частный дом? Согласитесь, будет обидно с наступлением холодов остаться без воды, особенно если в загородном доме есть колодец, который служит источником водозабора.
Вы решили сделать собственный зимний колодезный водопровод, пригодный для всепогодного использования, но не знаете тонкостей и нюансов этого процесса?
Мы поможем вам во всех тонкостях – в этой статье рассмотрены лучшие способы и схемы создания автономной системы водоснабжения для круглогодичной эксплуатации. Материал сопровождается наглядными фотографиями.
Пошагово изложен процесс подготовки системы водоснабжения к зиме, включая утепление всех важных узлов. Имеются полезные видеорекомендации от опытных сантехников.
Особенности зимнего водопровода
Зимний водопровод необходим, если вы планируете использовать систему водоснабжения из скважины круглый год.
Такая автономная система имеет множество преимуществ:
- Вода из скважины имеет отличное качество и вкусовые свойства при правильном оборудовании источника;
- Вы можете самостоятельно ухаживать за скважиной, не прибегая к услугам высокооплачиваемых специалистов;
- Система водоснабжения скважины полностью автономна, и забор воды можно производить вручную даже в случае отключения электроэнергии;
- Для повышения производительности можно использовать погружной насос необходимой мощности.
Источник и система водоснабжения, подключенные к скважине, будут долговечными, если правильно выполнить размещение скважины.
Фотогалерея
Фото из
Стационарная система водоснабжения с источником из скважины обеспечит круглогодичное водоснабжение сельского дома
Для строительства внутренней части автономного водопровода используются стандартная схема и материалы

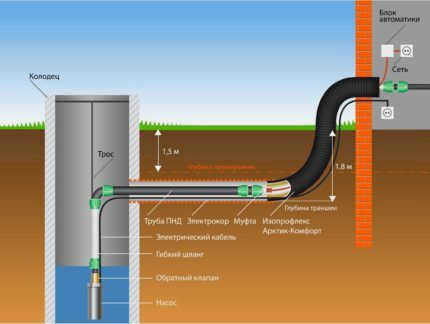

Внешняя часть зимнего водопровода прокладывается ниже уровня сезонного промерзания грунта
Внешняя линия автономного водопровода прокладывается с уклоном в сторону колодца. Наклон необходим, если система выведена из эксплуатации.
Если труба, входящая в дом, находится выше уровня сезонного замерзания, ее необходимо утеплить.
Бак для воды и водонагревательное оборудование подключаются к водопроводу внутри дома.
Санитарные приборы, такие как унитаз, душевая кабина, раковина, ванна и т.д., подключаются к системе водоснабжения.
Обязательным требованием для устройства автономного водоснабжения является установка канализационной системы или подключение дома к централизованной канализационной сети
Подключение воды из зимнего колодца
Внутреннее подключение к водопроводу
Внешняя часть автономной системы водоснабжения
Трубное соединение из колодца
Подключение к водопроводу в отдельно стоящем доме
Зимний водопровод внутри дома
Водопроводное соединение
Дренажная система
Зимний водопровод имеет свои особенности, в том числе:
Плюсы и минусы варианта "колодец
Прежде чем приступить к реализации столь амбициозного проекта, важно рассмотреть его преимущества и недостатки. Помимо относительно низкой стоимости строительства, стоит отметить, что колодец можно использовать даже во время отключения электроэнергии, просто набирая воду ведром. Кроме того, колодец не требует разрешений; его можно просто выкопать в подходящем месте.
Однако не стоит игнорировать некоторые проблемы, связанные с наличием колодца. Вода в верхнем горизонте редко бывает высокого качества, что неизменно сказывается на работе оборудования. Для технических целей она вполне приемлема, но для питья и приготовления пищи обычно непригодна.
Чтобы обеспечить дом чистой водой, необходимо вырыть достаточно глубокий колодец. Колодец нуждается в регулярной чистке один-два раза в год. Если вы хотите улучшить качество колодезной воды, вам следует установить хорошую систему фильтрации воды.
Фотогалерея
Фото из

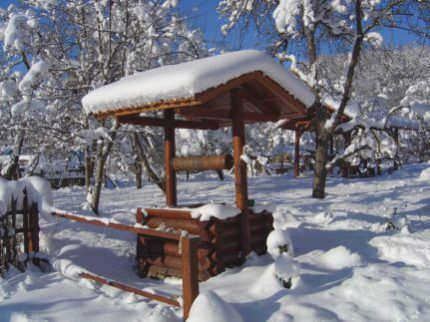

Самый старый вариант укрепления стен колодца – строительство бревенчатого дома
Сегодня колодцы часто строят из бревен или плит, соединяя элементы в паз без швов.
Самый простой и быстрый вариант укрепления стен шахтного ствола – использование бетона или железобетонных колец.
Строительство шахты колодца с помощью кирпича или природных земляных блоков требует гораздо более длительных и сложных работ.
Размеры и форма бетонных и железобетонных элементов позволяют построить шахту за считанные дни.
При необходимости и для экономии средств бетонные круги можно отливать собственными силами. Для этого изготавливается опалубка из стальных листов или плит, соединенных струной.
Для автоматизации забора воды из скважины понадобится насосная станция или система с погружным насосом. Чтобы создать запас воды, вам понадобится резервуар для воды или накопительный бак.
Внутренняя часть системы водоснабжения должна быть оборудована системой фильтрации, состоящей из фильтров тонкой и грубой очистки. Фильтры обеспечивают подготовку воды для питьевых целей и защищают оборудование от засорения
Как должна выглядеть скважина?
Прежде всего, необходимо выбрать место для колодца. Он должен отвечать ряду требований:
- Он должен находиться в таком месте, где водоносный слой расположен как можно ближе к поверхности;
- Он должен находиться как можно ближе к дому;
- Быть как можно дальше от возможных источников загрязнения, таких как септики, домашние животные и т.д.
Если такое место выбрано, можно приступать к работе. В ходе работ будет удалено значительное количество грунта. Чтобы не загрязнить участок, следует заранее позаботиться о том, чтобы найти подходящее место для вынутого грунта. Например, его можно использовать для улучшения рельефа участка.

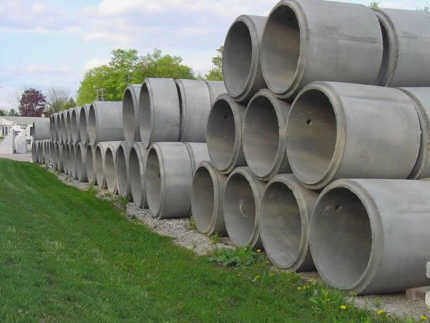

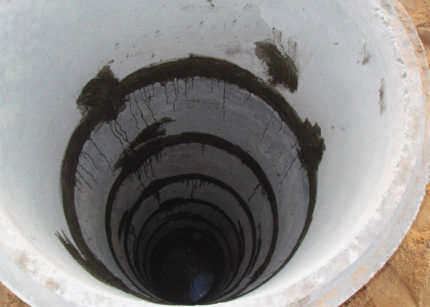

Стены современных колодцев чаще всего укрепляют бетонными кольцами, так как это самый быстрый и относительно недорогой способ выполнить все необходимые работы
Для строительства стен колодцев используются различные материалы: кирпич, камни, бревна и т.д. Однако подавляющее большинство современных колодцев изготавливается из бетонных колец.
Это доступный и относительно недорогой материал, надежный в эксплуатации и простой в монтаже. Разумеется, зазоры между кольцами тщательно герметизируются и покрываются гидроизоляционными материалами.
Бетонные кольца для колодцев должны быть высокого качества, что обеспечит долгий срок службы и высокое качество воды, подаваемой в дом.
При выборе колодезных колец необходимо учитывать несколько важных моментов:
- Используйте специальные бетонные колодезные кольца, которые не были в употреблении;
- помните, что дешевые кольца, особенно бывшие в употреблении, имеют меньший срок службы и могут быть загрязнены, что повлияет на качество воды в колодце;
- кольца с трещинами или другими техническими дефектами недопустимы;
- Получив кольца, измерьте высоту и другие параметры собственной рулеткой, особенно если строительство колодца поручено бригаде, которой платят по количеству колец.
Как запустить насосную станцию
Перед первым запуском важно заполнить трубу подачи воды через заливное отверстие в насосе. Затем заполнить водой резервуар и всасывающую трубу. Заполняйте до тех пор, пока вода не начнет переливаться через заливное отверстие.
Важно: Не запускайте насос, не заполнив его водой! Насос будет поврежден, и его ремонт обойдется довольно дорого.
Подготовка резервуара для воды
Если давление в баке слишком высокое, станция будет часто запускаться, что приведет к быстрому износу. Низкое давление приведет к тому, что груша в баке будет сильно растягиваться при заполнении и быстро придет в негодность.
Оптимальное давление в аккумуляторе давления:
- При емкости от 20 до 25 литров – от 1,4 до 1,7 атм.
- В баллоне емкостью от 50 до 100 литров давление составляет от 1,7 до 1,9 атм.
Соответственно, если давление в баллоне высокое, необходимо стравить воздух через специальный фитинг. Соответственно, если бак находится под давлением, его необходимо выпустить с помощью специального заправочного клапана, а если под давлением, его необходимо откачать, например, с помощью обычного автомобильного насоса. Давление можно контролировать с помощью встроенного манометра или автомобильного манометра.
Перед закачиванием воздуха в камеру убедитесь, что в пузырьке нет воды. Если в гидробаке есть вода, слейте ее, открутив нижний клапан.
Инструкции по первоначальному запуску насосного агрегата:
- После заполнения водопроводной сети плотно закрутите крышку (или клапан).
- Подключите насос к электросети
- Слегка открутите клапан, чтобы удалить остатки воздуха из магистрали.
- Станция должна работать в течение 2-3 минут. В течение этого времени вода должна вытекать из выпускного отверстия или открытого крана.
- Если вода по-прежнему не течет, выключите насос, добавьте воду в сеть через заливное отверстие и снова запустите двигатель.
Как проложить трубу к даче. Схема подключения летнего водопровода в загородном доме из колодца
Для проведения летнего водопровода из колодца на даче своими руками достаточно выкопать траншею глубиной и шириной около 40-50 см – на штык лопаты.
Затем буром по бетону или перфоратором просверлить отверстие в стенке колодца. Вставляется труба ПНД диаметром 32 мм и делается ответвление вниз по течению с помощью углового фитинга. На трубу устанавливается сетчатый фильтр и обратный клапан. Затем отверстие заделывается водяным уплотнителем.
В зимний период необходимо слить воду из внутренней системы водоснабжения и бойлера. Подробнее о сливе воды мы расскажем ниже.

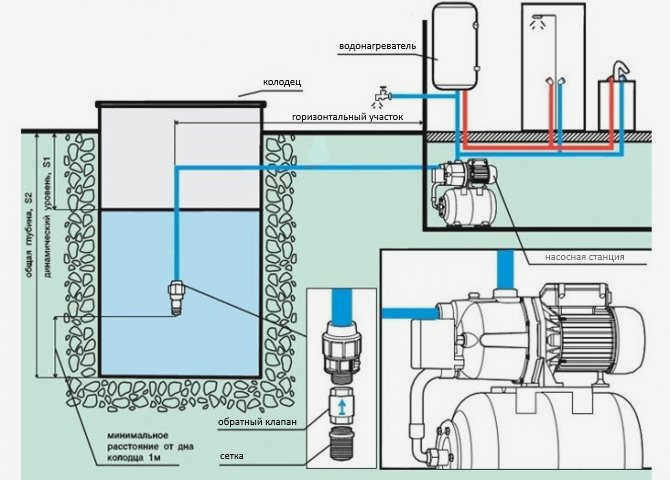

Регулировка подачи воды из скважины с помощью насосной станции

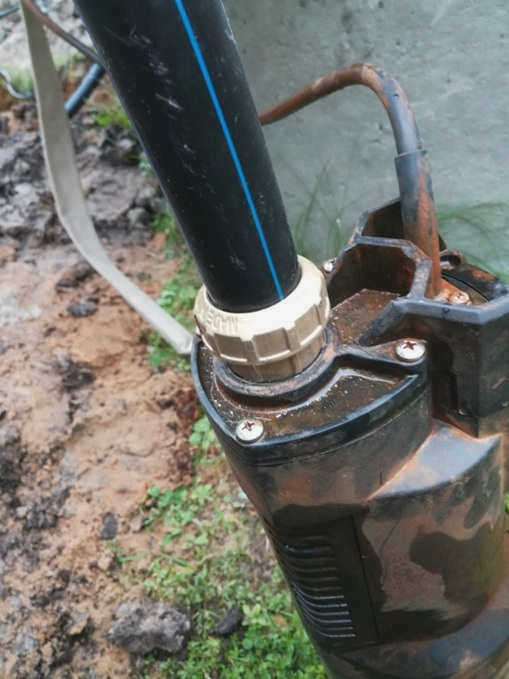

Какой погружной насос лучше выбрать? Типы погружных насосов
Чаще всего для подачи воды из скважины в дачном варианте используется недорогое насосное оборудование. К выбору модели следует подходить тщательно. Существует несколько видов погружных насосов для дачи: вибрационный, дренажный, винтовой, центробежный.
Вибрационный насос работает за счет изменения давления в напорной камере. Вода всасывается за счет возвратно-поступательного движения резиновой мембраны/поршня.
Несмотря на высокую мощность нагнетания (обычно до 70 метров), насос имеет довольно низкую производительность. Если в доме установлена стиральная машина, душевая кабина или туалет с септиком, вибрационный насос не справится с потоком воды.
Производительность, м³/ч с глубины 1 м
Водоснабжение из колодца с погружным насосом: пример расчета стоимости

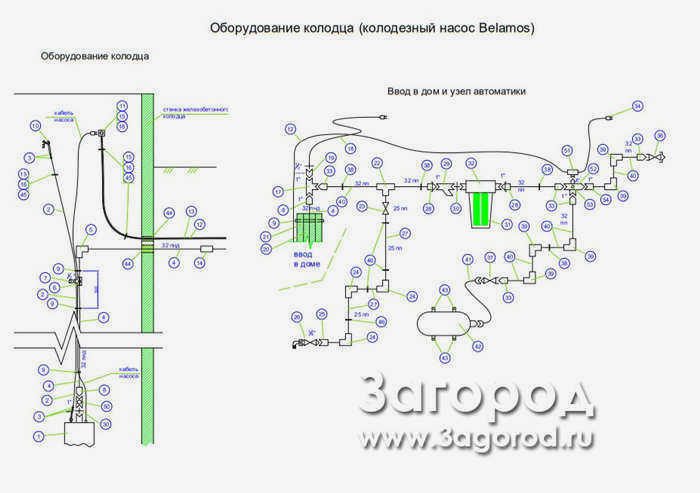

Стандартная смета расходов включает в себя около 50 позиций. Это наглядно показано на данной схеме установки водоснабжения из колодца:
Здесь мы перечислим только самые важные пункты. Указана стоимость за единицу или метр материала. Например, если необходимо 11 м троса или 3 шаровых крана, соответствующие цены в таблице умножаются на 11 и на 3.
Оборудование и материалы
Выгребной насос Belamos KF-40 с поплавком
Обратный клапан 1" ВР VT.161.N.06
Проволока из нержавеющей стали 3 мм
Труба ПНД (ПЭ-100) для подачи воды 32 мм
Автоматический сливной клапан*
Розетка с заземлением о/о с крышкой, брызгозащищенная (IP 44)*
Кабель ВВГ-п 3х1,5*
Труба ПНД 20 мм
Нагревательный кабель пищевого класса, 3 м
Полипропиленовый шаровой кран 25 мм VTp.743.0.025
Кран со съемным соединителем 3/4" HP VT.051.N.05
VALTEC PP-FIBER PN 20 25 мм полипропиленовая труба, армированная стекловолокном VTp.700.FB20.25
Наклонный механический фильтр 1" VT.192.N.06
Сетевой фильтр для холодной воды без картриджа
VALTEC BASE шаровой и седельный кран (затвор-бабочка) 1" TP-HR VT.227.N.06
Настенный кран VALTEC BASE (клапан-бабочка) 1" P-PR VT.218.N.06
Пятиходовой соединитель 1"*
Осевой манометр 1/4" no(w) 6 бар d50 мм:
VALTEC PP-FIBER полипропиленовая труба, армированная стекловолокном PN 20 32 мм VTp.700.FB20.32
Гибкое соединение 1" VRP – BP 60 см
Горизонтальный расширительный бак (аккумулятор) 24 л
ПЛИТОНИТ Гидроизоляция Aquabarrier HydroStop 2 кг
* Влагозащищенная розетка, электрический кабель, дренажный клапан не требуются для установок с насосной станцией. Реле давления, муфта и манометр не входят в комплект установки с насосной станцией (в сборе) или если они уже встроены в насос (Grundfos, DAB Divertron). Эти расходы (примерно 3500 рублей) не являются необходимыми при определенных условиях. Кроме того, в таблице не указаны тройники, муфты, фитинги, уголки, кабельные стяжки и другие мелкие материалы. Они добавляют к общей стоимости еще 6000 рублей. Таким образом, обязательная стоимость материалов для водопровода колодца под ключ составит около 27-28 тысяч рублей.
Цена водопровода для колодца под ключ, стоимость трудозатрат
В таблице приведены все монтажные работы, выполненные компанией "Загород". При установке насоса со встроенной автоматикой, например, DAB Divertron, подключение автоматики не производится, стоимость монтажа ниже на 1 500 рублей.
Проход через стену колодца*
Установка выгребного насоса*
Установка гидроаккумулятора и подключение автоматики*
Установка дренажного клапана в колодце
Установка шаровых кранов*
Установка крана для полива из дома
Монтаж трубы на глубине 30-40 см*
150 (за погонный метр)
Монтаж трубы ниже глубины промерзания
900 (за погонный метр)
Ввод в дом, монтаж греющего кабеля
Звездочками отмечены обязательные работы. Например, дренажный клапан должен устанавливаться только с погружным насосом, а поливочный кран по желанию заказчика должен находиться вне дома. Общая стоимость обязательных работ составляет 10 800 рублей.
Минимальная стоимость зимнего варианта колодца водоснабжения под ключ – 13 550 рублей. 13 550 руб.. Сюда входит прокладка трубы ниже глубины промерзания и монтаж греющего кабеля.
Цена зависит от объема земляных работ: чем ближе колодец к точке входа в дом, тем ниже стоимость установки.
Точную сумму проекта водоснабжения вы узнаете, пригласив нашего сметчика. Он осмотрит дом и участок, нарисует схему и прямо на месте составит точную смету.
