Поиск фазы мультиметром

Иногда ячейки маркированы, но часто это не так, поэтому анод и катод приходится определять другим способом:

Как мультиметр может определить плюс и минус?

В электротехнике часто используется термин "полярность". Полярность – это состояние системы или тела, различные точки которого обладают противоположными физическими свойствами. Наиболее известными примерами полярности являются противоположные электрические заряды и магнитные полюса. В случае электрического тока один из полюсов называется положительным (имеет меньше электронов), а другой – отрицательным (имеет больше электронов). Если соединить эти два полюса проволокой, электроны начнут перемещаться от отрицательного полюса к положительному. Это и есть электрический ток. Сегодня мы поговорим о том, как определить положительный и отрицательный полюса с помощью мультиметра.

• 1 Значение полярности
• 2 Как определить полярность с помощью мультиметра
• 3 Как определить плюс диода с помощью мультиметра?

• 3.1 Вопрос – ответ

Важность полярности

Это очень важно для электроприборов, так как при неправильном подключении они не включатся или выйдут из строя.

Положительная полярность обозначается знаком плюс (+), а отрицательная – знаком минус (-). В большинстве случаев эту информацию можно получить, посмотрев на конкретную маркировку. Иногда, однако, это просто недоступно, и в этом случае вам придется определять полярность самостоятельно.

Производители видео- и аудиотехники используют цвета для обозначения кабелей с разным зарядом:

• красный – плюс;
• черный – минус.

Но могут существовать и другие вариации.

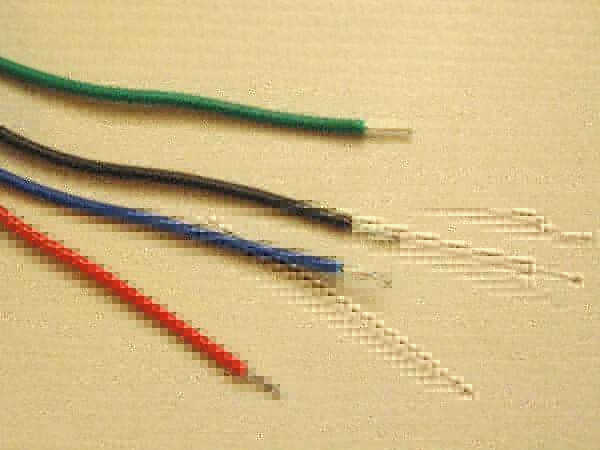

В случае с электрическими сетями провода могут иметь разные цвета, когда кабель разрезан:

• фазный провод обычно имеет красный или коричневый цвет:
• нейтральный окрашен в синий или черный цвет.

Однако на практике эта цветовая схема не всегда соблюдается, поэтому визуальное определение плюса и минуса не всегда работает. Поэтому вы должны уметь самостоятельно определять полярность, независимо от того, используете ли вы обычный электрический кабель или электрический прибор.

Для этого можно использовать вольтметр или мультиметр. Вольтметр не всегда есть дома, а вот мультиметр сейчас является очень популярным и недорогим универсальным тестером.

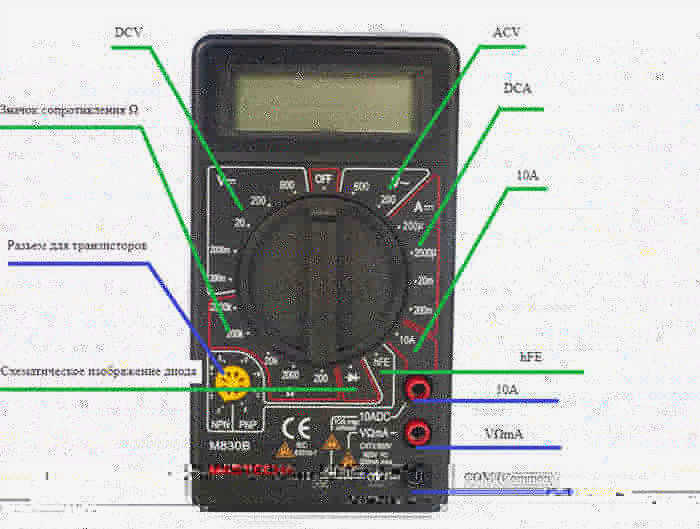

Внешнее устройство цифрового мультиметра

Базовый портативный цифровой мультиметр имеет компактный, карманный корпус с дисплеем, переключателем режимов измерения, тремя гнездами для щупов и гнездом для проверки транзисторов.

Как правило, в комплект входят два щупа с красным и черным проводами. Черный провод используется в качестве отрицательного и подключается к гнезду COM (Common). Красный выполняет функцию плюса и может быть подключен к универсальному разъему VΩmA, используемому для измерения напряжения, сопротивления и слабого тока, или к разъему 10A, который измеряет токи от 200 мА до 10 А.

Круговой переключатель перемещается между секторами, указывая на различные методы измерения. Мультиметры обычно имеют следующие режимы:

• DCV – для считывания значений напряжения постоянного тока;
• ACV – аналогичный, только для переменного напряжения;
• DCA – для измерения постоянного тока до 200 мА;
• 10A – аналогичен предыдущему, но для токов от 200 мА до 10 А;
• hFE – режим тестирования транзисторов;
• диодная диаграмма – режим диагностики полупроводников (диодов);
• значок сопротивления Ω – измерение сопротивления и тестирование выводов электрической цепи.

Внутри большинства секторов имеется несколько делений, каждое из которых позволяет более точно калибровать диапазон значений. В верхней части расположен 3,5-значный цифровой ЖК-дисплей, на котором результаты измерений отображаются в виде целых или дробных чисел.

Подготовка мультиметра к работе и проведение измерений
Когда мультиметр не используется, переключатель должен находиться в верхнем положении в положении OFF. Это не только рекомендуется производителем, но и экономит заряд батареи.

Измерение сопротивления цепи

Измерение сопротивления необходимо при проверке работоспособности электрооборудования. Если, например, поверхность утюга перестала нагреваться, первое, что необходимо сделать, это измерить сопротивление нагревательного элемента.

Важно: Измерение сопротивления должно проводиться только при отключенном электропитании! Это означает, что оборудование должно быть отключено от сети и проводка должна быть отсоединена от источника питания в распределительном щите.

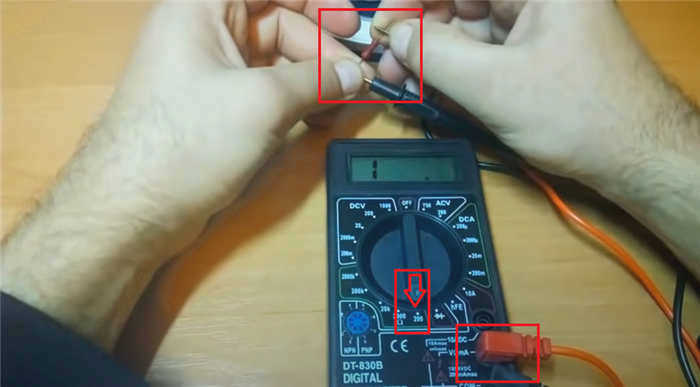

Перед началом работы проверьте работоспособность мультиметра. Для этого включите прибор в соответствии с приведенными ниже инструкциями, а затем замкните зонды накоротко. Показания должны быть как можно ближе к нулю. Если это не так, устройство требует калибровки и, возможно, ремонта.

Как проводить измерения:

• Подключите щупы с помощью проводов. Красный – к разъему VΩmA, черный – к разъему Com.
• Установите переключатель в режим измерения сопротивления, выбрав минимальное предельное значение (например, для популярного мультиметра M-830B это 200 Ом).
• Поместите щуп на клеммы потребительского устройства.
• Оцените значение сопротивления на дисплее.
• Если на дисплее появляется одна или несколько букв, значит, значение сопротивления превышает установленный предел. В этом случае переведите переключатель на следующий диапазон и повторите процедуру снова.

Наиболее распространенное применение мультиметров в быту – проверка проводки в доме или квартире. Самый простой способ определить, неисправен ли провод, – проверить этот участок цепи омметром.

Если цепь замкнута и работает, сопротивление должно быть почти нулевым. Если есть обрыв, т.е. цепь разомкнута, цифры будут максимально высокими, обычно одна слева от дисплея.

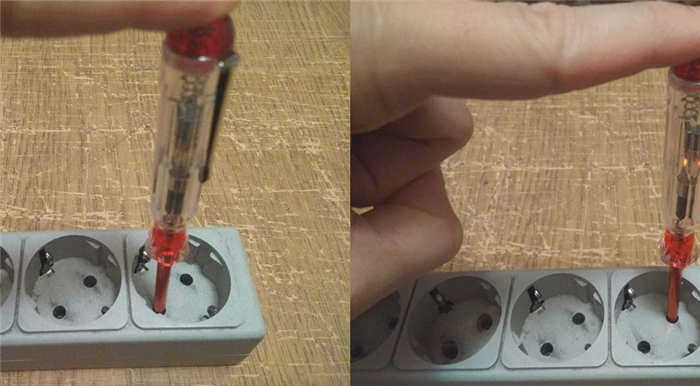

Поиск фазы с помощью отвертки

Самый простой способ найти фазный провод – использовать маленькую отвертку. Она есть почти в каждом доме. Если ее нет, можно купить за 50-100 рублей. Возьмите тестер проводов Stanley – он быстро и точно покажет наличие фазы.

• Если внутри загорится светодиод (он может светиться разными цветами), то вы попали на фазу, а если нет, то на нейтраль.

Любая индикаторная отвертка должна четко реагировать на фазный провод. Теоретически светодиод должен загораться даже при напряжении сети 50 В, но на практике каждый блок управления ведет себя по-разному.
Также обратите внимание, что существуют индикаторные отвертки, работающие от батареек. В этом случае нет необходимости нажимать пальцем на контактную пластину – достаточно вставить жало в контакт, и светодиод должен загореться. Контактная пластина нужна только для проверки работы самой отвертки, а если нажать на нее пальцем, светодиод всегда будет гореть.

Определение фазы с помощью мультиметра

Если у вас еще нет мультиметра, узнайте из этой статьи, как выбрать хороший мультиметр. Чтобы определить фазный провод с помощью мультиметра, выполните следующие действия:

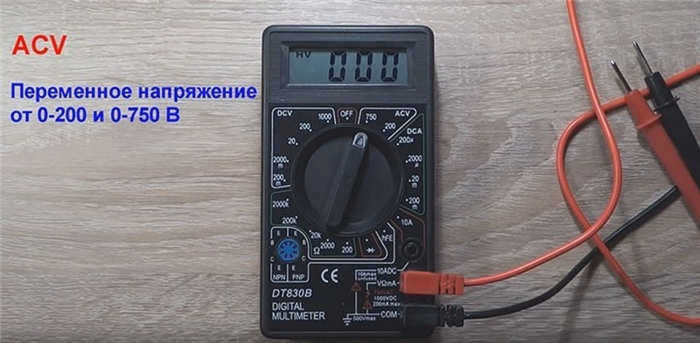

• Установите контроллер в режим измерения переменного напряжения (как показано на рисунке). Обратите внимание, что измерение может производиться в диапазоне от 1 до 200 В и от 1 до 750 В. Выберите второй режим, так как напряжение нашей сети составляет 220 В.

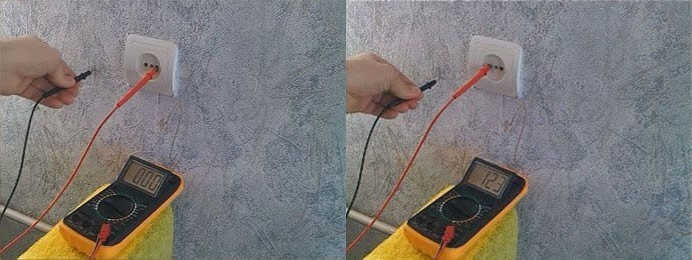

• Вставьте один из контактов в контакт и зажмите другой двумя пальцами – измерительный прибор должен показать напряжение.
• Если он показывает от 10 до 15 вольт, вы, вероятно, имеете дело с нейтральным проводом. Если напряжение составляет от 100 до 230 вольт, это фаза.
• Кроме того, вы можете избежать сдавливания щупа пальцами, прикоснувшись им к стене рядом с розеткой или заземленной металлической поверхности.

Для таких измерений подходит даже самый дешевый прибор. Например, DT 830B, которым мы пользуемся сами. Он стоит всего 250 рублей, но имеет хорошую точность измерений.

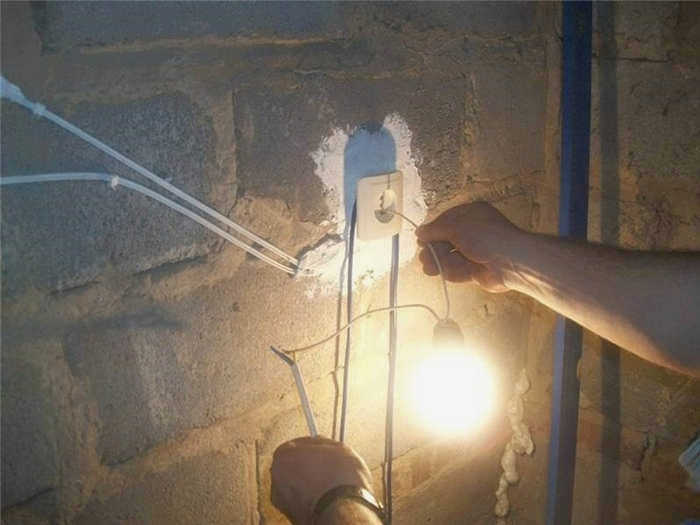

Мы не рекомендуем этот метод, поскольку он чреват риском поражения электрическим током – при неосторожном движении вы можете коснуться оголенного провода. Также известны случаи, когда лампочки взрывались при касании фазы. По этим причинам лучше воздержаться от этого "народного" способа определения фазы и использовать специализированное оборудование.

Читайте также:

• Электрические камины: есть ли в них смысл и стоит ли их покупать?
• Тэннер: лучший обогреватель для гаража или ремонтного сарая

Описание процесса

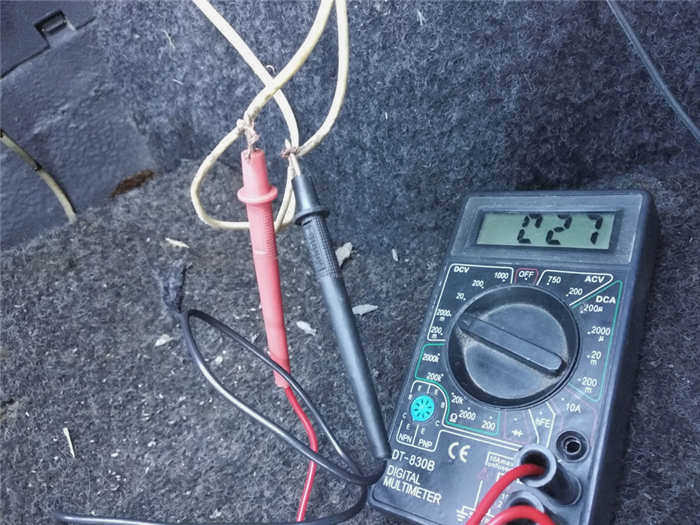

Начнем с этапа. Необходимо включить электроприбор, а затем установить определение переменного напряжения на приборе, которое обычно обозначается символом V~ на корпусе прибора. Кроме того, необходимо также выбрать диапазон измерения выше предполагаемого сетевого напряжения. Часто говорят, что это 400-700 В. После этого щупы следует подключить следующим образом: черный – к гнезду с маркировкой COM, а красный – к VΩmA. Перед этим, однако, следует проверить, работает ли мультиметр в выбранном режиме. Проще попытаться найти напряжение в простом гнезде. Для этого вставьте щуп в отверстия розетки. Если прибор исправен, а это будет розетка, то мультиметр покажет значение около 220-230В.

Теперь приступим к поиску фазы, используя в качестве примера 2 кабеляПотолочную люстру очень легко встроить в потолок. Все будет достаточно просто. Вам нужно создать условия для протекания тока через устройство и установить этот факт. Создается схема, аналогичная схеме с индикатором отвертки.

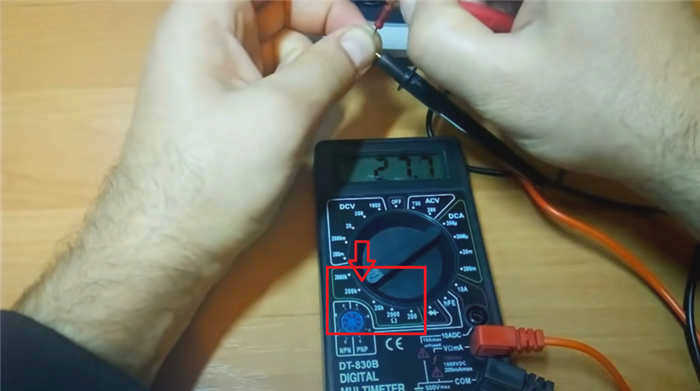

После установления переменного напряжения с заданным пределом в 500 вольт, красным щупом следует коснуться тестируемого кабеля, а черный щуп прижать пальцами или прикоснуться к заземленному объекту. Это может быть стальной каркас стены, радиатор и т.д. Если на тестируемом кабеле есть фаза, тестер покажет значение напряжения приблизительно 220 вольт. Это значение может немного изменяться в зависимости от условий, но будет примерно одинаковым. Если кабель не находится в фазе, он покажет 0 или не более нескольких десятков вольт.

Теперь поговорим о том, как найти ноль. Обычно он уже найден относительно фазы. Сначала найдите его и логически предположите, что провод рядом с ним – это ноль или земля. Определить, является ли конкретный проводник нейтральным или заземляющим проводником для конкретного устройства, относительно сложно, поскольку проводники практически идентичны и повторяют друг друга.

Меры безопасности

Следует также упомянуть несколько мер безопасности, о которых вы должны обязательно знать, прежде чем приступить к определению фазы и нейтральной точки с помощью мультиметра:

• ни в коем случае не используйте мультиметр в помещении с повышенной влажностью;
• Никогда не используйте для измерения поврежденный щуп;
• Не изменяйте пределы измерения или режим переключения во время проведения измерений;
• Не изменяйте параметры, значение которых будет выше предела измерения прибора.

Кроме того, поворотный переключатель должен быть установлен в максимальное положение с самого начала, чтобы предотвратить повреждение прибора.

В следующем видеоролике показано, как определить фазу и ноль с помощью мультиметра.
