Пол по грунту в частном доме схема

Вместо подложки можно использовать профилированную гидроизоляционную мембрану из ЛДСП.

Деревянный пол на лагах

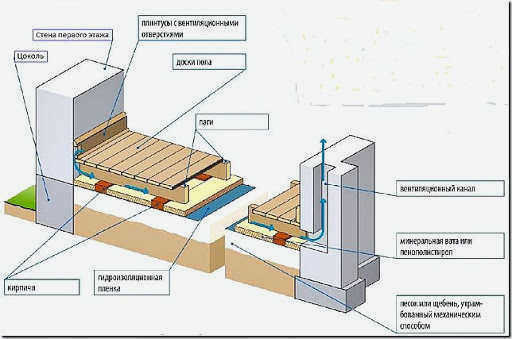

Пол в частном доме с подпольным пространством показан на рисунке.

Подпольное пространство создается путем укладки балок на достаточно высокие балясины из кирпича или бетонных блоков. Такая конструкция позволяет поднять уровень первого этажа с минимальной засыпкой подвального пространства.

В этом случае цоколь и подвальное пространство под полом находятся снаружи, за пределами тепловой оболочки дома, и будут холодными.

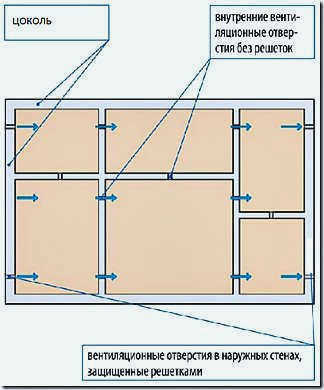

Для вентиляции подвального пространства в противоположных наружных стенах, выше уровня земли, делаются вентиляционные отверстия – отверстия, закрытые металлической сеткой для защиты от грызунов. Такие же отверстия должны быть сделаны и во внутренних несущих стенах.

Движение воздуха под полом происходит в основном за счет давления ветра.

Зимой существует риск промерзания грунта в подвале, что может привести к смещению пола относительно стен на рыхлых почвах.

Для предотвращения промерзания рекомендуется закрывать вентиляционные отверстия на зиму и утеплять подвал.
Однако ухудшение вентиляции в результате закрытия форточек приводит к накоплению влаги в утеплителе и деревянных элементах – снижению термического сопротивления и долговечности этих элементов.

Следует отметить, что такая конструкция подпольных полостей уже давно используется в частных зданиях. Эта конструкция изначально не была рассчитана на эффективную теплоизоляцию пола.

Как сделать деревянный пол на колоннах

В старых строительных книгах и правилах встречаются проекты деревянных полов на столбах с НЕ эффективными теплоизоляционными материалами.

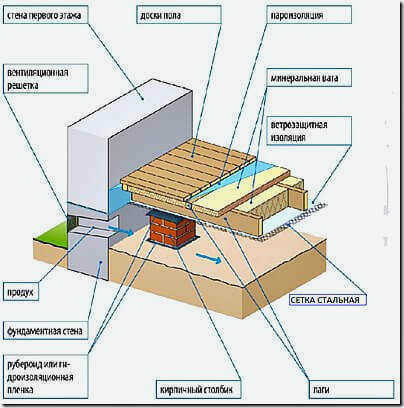

Современный балочный пол в отдельно стоящем доме делается следующим образом

Опорные столбы изготавливаются из глиняного кирпича или бетонных блоков. Рекомендуется, чтобы расстояние между соседними столбами вдоль балки (пролета) было не более 2 м. Основание столба может быть выполнено из уплотненного слоя щебня толщиной 50-100 толщиной 50-100 ммОснование столба может быть покрыто слоем уплотненного щебня толщиной 50-100 50-100 мм. В качестве альтернативы вместо мастики можно использовать гидроизоляционную мембрану.

Верхушки столбов выравниваются по одному уровню с помощью раствора. Если толщина раствора превышает 3 см. кладочная сетка должна быть утоплена в раствор. Накройте верхнюю часть столбов листом гидроизоляционного материала.

Уложите деревянные балки поверх слоя гидроизоляции. Расстояние между соседними балками (шаг между балками) зависит от сечения балок, а также от несущей способности и жесткости нижележащих слоев пола – обрешетки, подстилающего слоя, финишного покрытия пола. Обычное подходящее расстояние для размещения стандартных минераловатных изоляционных плит между балками составляет примерно 600 мм. мм.

При вышеуказанном расстоянии между балками и расстоянии между балками с учетом толщины изоляции и обрешетки для нормальной нагрузки на пол достаточно сечения балок 100-150×50 мм. мм. В нижней части задержки, лежащей на стойках, прикрепите сетку из оцинкованной стали. Вместо сетки к пазовым доскам можно прибить обрешетку толщиной не менее 20 мм. Толщина 20 мм.

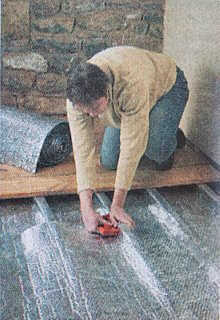

Поверх сетки (досок) и балок уложите паропроницаемую, ветрозащитную пленку.

Эта пленка предотвращает предотвращает выдувание тепла из минераловатной изоляции , предотвращает унос частиц теплоизоляции потоком воздуха (образование пыли), но не препятствует испарению теплоизоляции и деревянных элементов.

Уложите ветрозащитную паронепроницаемую мембрану сверху, поперек балок, и разровняйте ее с обеих сторон каждой балки до упора в стальные решетки, чтобы между балками образовался желоб. Прибейте пленку к каждой стороне всех балок с помощью степлера.

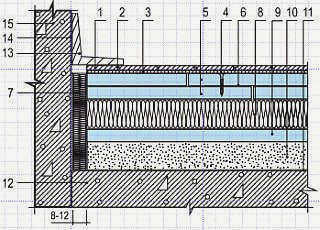

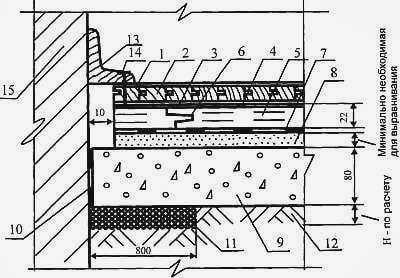

Конструкция соединения между полом и наружной стеной показана на рис. 2.

Рис.2. Примыкание к внешней стене пола по грунту.

Позиции на рис.2 следующие:
1-2. лакированный паркет, паркетная доска, ламинат или линолеум.
3-4. клей и подложка для паркета или стандартная подложка.
5. готовая стяжка из сборных элементов или гипсокартона, фанеры, ДСП, OSB.
6. дисперсионный клей для монтажа стяжки.
7. влагоизоляция – полиэтиленовая пленка.
8. кварцевый песок.
9. бетонное основание – бетонная стяжка класса В22.5.
10. разделительная прокладка из рулонного гидроизоляционного материала.
11. Изоляция с помощью ПСБ 35 или экструдированного пенополистирола, расчетная толщина.
12. грунт фундамента.
13. плинтус.
14. самонарезающий винт.
15. внешняя стена.

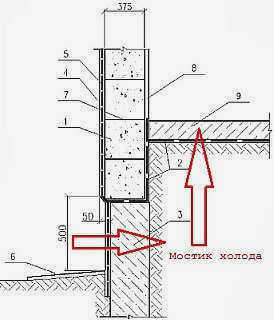

Схема гидроизоляции первого этажа, цоколя и стен в здании с жилыми комнатами показана на рисунке 3.

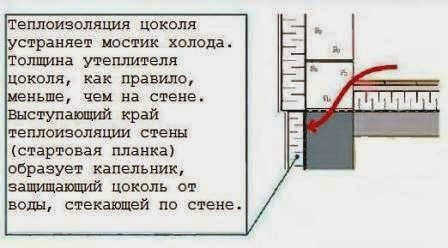

Рисунок 3. Схема гидроизоляции первого этажа, цоколя и стен в отдельно стоящем доме. Гидроизоляция в одноквартирном доме. Стрелками обозначен мостик холода.

Некоторые элементы конструкции пола рассмотрены более подробно

Почему сборная стяжка из листов, а не монолитная стяжка?

В случае с полами существуют Для полов существуют нормы и технические стандарты по теплопоглощению пола.

Теплопоглощение пола – это свойство напольного покрытия поглощать тепло в большей или меньшей степени при периодических изменениях теплового потока или температуры воздуха.

Значение теплопоглощения для жилых помещений составляет 12 Вт/м 2 * oo C – макс. Это зависит от тепловой инерции материалов в слое пола. Проще говоря, Стоя босыми ногами на деревянном полу и босыми ногами на бетонном полу а другой – на бетонном полу, вы почувствуете разницу в теплопоглощении пола.

В данной конструкции стяжка из относительно "теплых" досок в сочетании с песчаным наполнителем обеспечивает поглощение тепла полом без дополнительных слоев теплоизоляции.

Сборная стяжка имеет и другие преимущества. Сборная стяжка укладывается на слой сухой кварцевого песка (промытый строительный песок). Этот слой также влияет на теплопоглощение пола. Толщина слоя песка в предлагаемой конструкции пола должна составлять не менее 40 мм. мм. и не более 100 мм.

В этом слое песка могут быть размещены трубы с различными коммуникациями. Затем слой песка должен быть выше трубы на 15 мм. мм. (рис. 1). Вместо кварцевого песка можно использовать перлит или керамзитовый песок с размером зерен 1,5-5 мм.толщина до 100 толщина.

Достаточно толстый слой легкого песка улучшит теплопоглощение и звукоизоляцию пола.

Под сборную стяжку можно уложить слой теплоизоляции.. Такой пол показан на рисунке:

Бетонный пол по грунту

Рис. 4 Конструкция пола по грунту. 1 – Бетонная полость под полом; 2 – Гидро- и газоизоляция; 3 и 4 – теплоизоляция; 5 – Стяжка пола с системой подогрева пола; 6 и 7 – финишное покрытие пола; 8 – Распределительный слой.

Надземные полы имеют многослойную конструкцию, Рис.4. Проследим эти слои снизу вверх:

1. Грунтовая подушка заполняется Подстилающий слой покрыт слоем материала, который препятствует проникновению влаги в грунт.влагаВерхний слой грунтовой подушки должен быть покрыт материалом, который предотвращает просачивание влаги, содержащейся в свежеуложенном бетоне, в основание (например, полиэтиленовой пленкой толщиной не менее 0,15 мм). 15 мм толщиной ..). Пленка должна быть установлена на стенах.
2. На стенах по периметру помещения, на всю высоту всех слоев пола, необходимо установить разделительный кромочный слой из полос толщиной 20 – 30 мм. мм толщинойнарезанных из теплоизоляционных плит.
3. Затем пол заливается на месте с устройством под ним полости монолитного бетонного пола. подготовка бетонного пола 50-80 мм. Из тощего бетона марки В7,5-В10 по щебню фракции 5-20 мм. Это технологический слой для гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонная подготовка может быть армирована стальной или стекловолоконной сеткой. Сетка укладывается на дно плиты с защитным слоем бетона толщиной не менее 30 мм. мм. Стальные волокна длиной 50-80 мм также могут быть использованы для армирования бетонных оснований. мм и диаметром 0,3-1 мм в диаметре. Бетон покрывается пленкой или водой на время твердения. Читать: "Состав и приготовление тощего бетона класса В10".
4. На отвердевшую бетонную стяжку пола наносится связанная гидроизоляционная мембрана. На отвердевшую бетонную стяжку пола наклеивается жидкая гидроизоляционная мембрана. Поверх мастики укладываются два слоя рулонной гидроизоляции или кровли на битумной основе, причем каждый слой прикладывается к стене. Рулоны расправляются и соединяются с нахлестом 10 см. см. Гидроизоляция действует как барьер для влаги, а также как защита от проникновения в дом грунтовых газов. Гидроизоляция пола всегда должна сочетаться с аналогичным слоем гидроизоляции стен. Стыки фольгированных или рулонных материалов должны быть герметизированы.
5. Поверх слоя газо-/водоизоляции Теплоизоляционные плиты укладываются поверх гидроизоляционного слоя. Экструдированный пенополистирол, вероятно, будет лучшим вариантом для изоляции первого этажа. Также используется полистирол минимальной плотности EPS35 (жилые помещения) и EPS50 для больших нагрузок (гараж). Пенополистирол со временем разрушается при контакте с битумом и щелочами (это цементно-песчаные растворы). Поэтому на пенополистирол укладывают один слой полиэтиленовой пленки с нахлестом 100-150 мм. Толщина теплоизоляционного слоя определяется теплотехническими расчетами.
6. Укладка подложки поверх теплоизоляционного слоя Подложка укладывается поверх теплоизоляционного слоя (например, полиэтиленовая пленка толщиной не менее 0,15 мм). мм.), который образует барьер для влаги, содержащейся в свежеуложенной стяжке.
7. Затем Затем укладывается армированная монолитная стяжка. С системой подогрева пола или без нее. При наличии подогреваемого пола необходимо предусмотреть температурные зазоры в стяжке. Толщина монолитной стяжки должна быть не менее 60 мм. Толщина не менее 60 мм .. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не менее 15 МПа. прочность на сжатие не менее 15 МПа (М150 кгс/см 2 ). Стяжка должна быть армирована сварной стальной сеткой. Сетка укладывается в нижней части слоя. Читайте: "Как правильно сделать бетонную стяжку". Для лучшего выравнивания поверхности бетонной стяжки, особенно если чистовой пол выполнен из ламината или линолеума, на слой бетона наносится приготовленный на заводе самовыравнивающийся раствор из сухой смеси толщиной не менее 3 см. Толщина 3 см.
8. Поверх стяжки укладка финишного напольного покрытия.

Вариант – бетонный пол по грунту без бетонной подготовки

Использование современных строительных материалов, Бетонные полы часто делаются без бетонного подстилающего слоя. Бетонный подстилающий слой необходим в качестве основания для нанесения бумажной или тканевой мембраны с битумно-полимерной пропиткой.

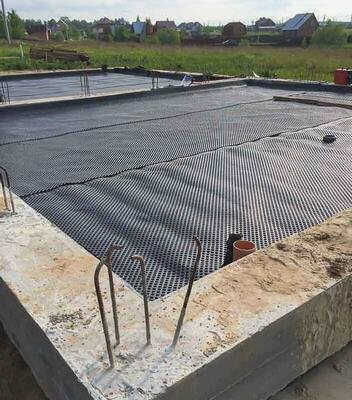

Полы без бетонного подстилающего слоя В качестве подстилающего слоя используется более прочная полимерная мембрана – профилированная пленка, специально разработанная для этих целей, которая укладывается непосредственно на грунт.

Профилированная мембрана – это ткань из полиэтилена высокой плотности (ПЭВП) с формованными выступами на поверхности (обычно в форме сферы или усеченного конуса) высотой от 7 до 20 мм. мм. Этот материал выпускается с плотностью от 400 до 1 000 г/м 2 и поставляется в рулонах шириной от 0,5 до 3,0 мширина 0,5 – 3,0 м, длина 20 м.

Благодаря своей текстурированной поверхности профилированная мембрана прочно прикрепляется к песчаному основанию, не деформируясь и не смещаясь во время укладки.

Прикрепленная к песчаному основанию, профилированная мембрана обеспечивает твердую поверхность, подходящую для укладки теплоизоляции и бетона.

Поверхность мембраны выдерживает движение рабочих и машин для транспортировки бетонных и растворных смесей (кроме гусеничных машин) без образования трещин.

Срок службы профилированных мембран превышает 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку колышками вниз. Штыри мембраны будут закреплены в подушке.

Как сделать бетонный пол по грунту в деревянном доме своими руками

Пошаговое соблюдение технических требований – простое решение, как правильно залить пол по грунту в доме. Необходимы следующие этапы: устройство подушки, мероприятия по утеплению, создание чернового и чистового основания. На этапе проектирования необходимо учитывать положения СНиП 2.03.13 1988 года. В таблице ниже приведены основные требования.

Критерии	Стандарт	Ограничения
Тип грунта	Высокий уровень грунтовых вод может быть принят путем поднятия пола, установки усиленного водного барьера под стяжкой пола. В случае волнистого грунта уровень грунтовых вод должен быть понижен на 0,8 м от глубины промерзания, пол должен быть утеплен или грунт должен быть заменен минеральной засыпкой. Уложите под пол слой гравия толщиной 40 мм (за исключением скальных грунтов).	Исключения: торф, чернозем и другие растительные почвы.
Обратная засыпка	Минимальная естественная усадка, сезонное расширение при намокании.	Не пригодна для использования в качестве фундамента, если не уплотнена в соответствии со СНиП 3.02.01 от 1987 года.
Бетонное мощение	Толщина определяется расчетной нагрузкой на основание с максимальными значениями. Допустимые горизонтальные отклонения	Не допускается применение бетона марки ниже В22,5.
Гидроизоляция	Битумные мембраны состоят из 2 слоев, полимерные – только из одного. В условиях близкого расположения к грунтовым водам и канализации это количество удваивается. Нахлест на стены составляет 30 см от самой низкой точки основания пола.	Цементная стяжка не должна наноситься поверх битумной гидроизоляционной мембраны без дополнительного слоя аналогичной мастики и песчаной смеси толщиной 1,5-5 мм.
Теплоизоляция	В жилом помещении ее следует укладывать вдоль вертикальных конструкций, примыкающих к полу и фундаменту. Цель – компенсировать тепловое расширение горизонтального настила.	Органические материалы, нестойкие к влаге и имеющие плотность более 1 200 кг/куб. м, исключаются из использования.
Стяжка пола	Финишный или покрывной слой (для защиты инженерных коммуникаций) должен быть выполнен из бетона марки B12.5 или CPS с прочностью 150 кгс/см.кв.	Применение асфальтобетона ограничивается шпунтованной стяжкой.

Описание видео

В видео объясняется, что допустимо для удешевления полов по технологии:

Заливка бетонного пола

Перед заливкой пола в доме необходимо сформировать сплошную гидроизоляционную мембрану поверх теплоизоляции. Это может быть техническая пленка с герметичными стыками. Перекрытия на стенах также должны иметь высоту не менее толщины стяжки (60 мм). Здесь используется раствор марки B22.5, а для армирования применяется сварная стальная сетка.

Кроме того, перед заливкой необходимо учесть следующие моменты

• прокладка коммуникаций в теле изоляции, закрепление их металлическим кожухом;
• монтаж системы "теплый пол" в стяжку с учетом рекомендаций производителя для соответствующей серии.

В зависимости от планируемых отделочных работ принимается решение о состоянии бетонной поверхности. Например, в случае укладки пола на лаги или керамической плитки достаточно пропитать основание отвердевающей грунтовкой. Если укладывается ламинат, паркет или линолеум, основание следует заполнить выравнивающей смесью. Важно учитывать допустимый слой в 3 см и более.

Как сделать пол в деревянном доме методом сухой стяжки?

Решая вопрос, как лучше сделать черновой пол в деревянном доме, многие стали склоняться к сухой стяжке. Это хороший вариант "сделай сам", поскольку технология проста, специальное оборудование не требуется, материалы доступны и легки. Преимуществом такого подхода является и то, что отделку можно начинать сразу после укладки основания.

Однако есть один существенный недостаток. Сухая стяжка неприемлема для устройства в подвале, ванной комнате или котельной. Причиной тому является низкая влагостойкость используемых материалов. Поэтому данный метод применим как альтернатива традиционной заливке железобетонного основания под чистовую отделку.

Описание видео

Последовательность укладки дощатого пола на видео:

Дощатый пол укладывается на опорную систему из продольных и поперечных балок. Внутри помещения вдоль стен установлены столбики из кирпича. Все пространство между столбиками заполняется керамзитом. Между засыпкой и дощатым полом необходимо оставить 10-15 см для вентиляции.

На столбы укладывается система балок. Высота балок выравнивается. На балки укладывается дощатый пол. Доски покрываются

• гидроизоляционной мембраной;
• изоляционной подложкой;
• отделочным материалом (ламинат, линолеум, ковролин).

Существует несколько вариантов устройства пола на деревянных лагах первого этажа. В старые времена лаги изготавливались из толстой, прямой древесины.

Этот строительный материал пропитывался смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых и гнилостных бактерий.

Этот вариант конструкции состоит из:

• глиняной подушки;
• гидроизоляционная ткань; фольга;
• кирпичные столбы;
• бруса и балок, соединенных между собой уголками или другими крепежными элементами;
• изоляционный материал.

Читайте также:

Стяжка пола с керамзитом: технология утепления тремя разными способами

Краткое изложение основ

Устройство пола по грунту основывается на одном типе основания, например, на реечном фундаменте.

Основанием под полом с полостью служит бетон, сухая стяжка или деревянный настил.

Бетонная стяжка обеспечивает высококачественную, долговечную конструкцию. Водопровод и дренаж должны быть установлены до начала монтажа.

Сухая стяжка и деревянный настил проще в монтаже. В качестве наполнителя в слоях стяжки используются глиняный камень и изоляционный материал. Использование гидроизоляции для защиты от влаги является обязательным.
