Схема устройства проста и, главное, безопасна. Принцип работы заключается в следующем:
Поплавковые выключатели с контролем уровня воды
Для полива сада или установки системы водопровода в основном используются накопительные емкости, наполнение которых можно легко автоматизировать. Это упрощает использование систем полива и водоснабжения и устраняет необходимость в визуальный контроль Наполнение и опорожнение аккумулятора давления можно проверить визуально. Поскольку бак обычно расположен довольно высоко, следить за состоянием жидкости в нем, как правило, неудобно. Датчики уровня наполнения являются идеальным решением.
Датчик контроля уровня жидкости делятся на два основных типа: контактные и бесконтактные датчики уровня.
Контактные датчики: Описание
В основном используются в в промышленных процессах и подразделяются на ультразвуковые, емкостные, электродные, гидростатические и др. Эти устройства используются не только в воде, но и в других средах, в том числе агрессивных. Схема включает в себя, помимо самого датчика, который погружается в воду или крепится на стенке резервуара, контроллер управления, который устанавливается в отдельном блоке управления. блок управления вне резервуара. Такие системы сложны и дороги, а потому неэкономичны для бытового использования.
Для контроля уровня воды в резервуаре в целях ирригации или трубопровода больше подходят более простые и дешевые устройства.
Характеристики контактных устройств

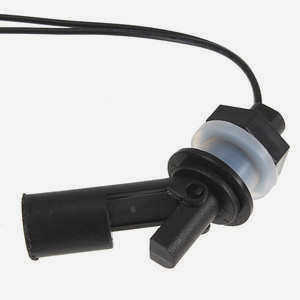

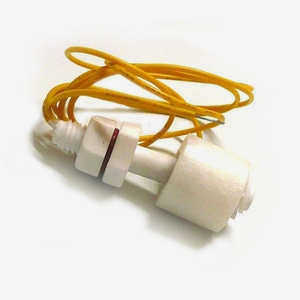

Наиболее распространенным типом устройств для контроля уровня воды в резервуаре являются поплавковые выключатели на основе на основе герконов. Эти устройства просты, надежны и дешевы. Они подразделяются в зависимости от их расположения в резервуаре с жидкостью:
Выбор правильного датчика
На выбор датчика уровня жидкости в резервуаре влияет множество факторов:
- Состав жидкости. Важно знать количество примесей в воде. Эти примеси могут изменить плотность и проводимость жидкости и привести к неточным показаниям стандартного датчика.
- Емкость резервуара и материал.
- Функциональное назначение резервуара, генерирующего жидкость.
- Тип контроля. Важно отслеживать минимальный и максимальный уровень заполнения резервуара.
- Возможность подключения устройства к общей системе автоматизации, например, к "умному дому".
- Коммутационные характеристики устройства.
Читайте также: Марки и обозначения электродов для сварки нержавеющей стали
Существует множество других критериев выбора датчика. Однако они малоприменимы в бытовых приложениях. Параметры выбора можно значительно сократить, если сосредоточиться на следующих параметрах:
- Емкость резервуара.
- Способ эксплуатации.
- Схема управления.
Значительное снижение критериев выбора позволяет найти в магазине датчик по относительно низкой цене. Это также позволяет создать устройство своими руками без ущерба для качества срабатывания или безопасности эксплуатации.
Поплавки на монтажной штанге
В одном аквариуме может находиться до нескольких выключателей, каждый из которых выполняет свою функцию: один управляет вспомогательным насосом, другой – основным, третий выполняет роль аварийного датчика уровня воды, четвертый контролирует перелив. В каждом случае количество поплавков зависит от количества подключенных насосов и потребности системы в устройствах безопасности.
Несколько поплавков устанавливаются на специальной монтажной планке. С успехом можно использовать пластиковую трубку, надежно закрепленную в резервуаре. Поплавковые выключатели крепятся к штанге отдельно друг от друга, чтобы не мешать соседним выключателям. Кабель к каждому выключателю крепится с помощью клемм. Бывают ситуации, когда необходимо использовать более одной штанги поплавкового крепления.
Количество поплавковых выключателей, необходимых для работы конкретной системы, определяется условиями эксплуатации и особенностями проекта.

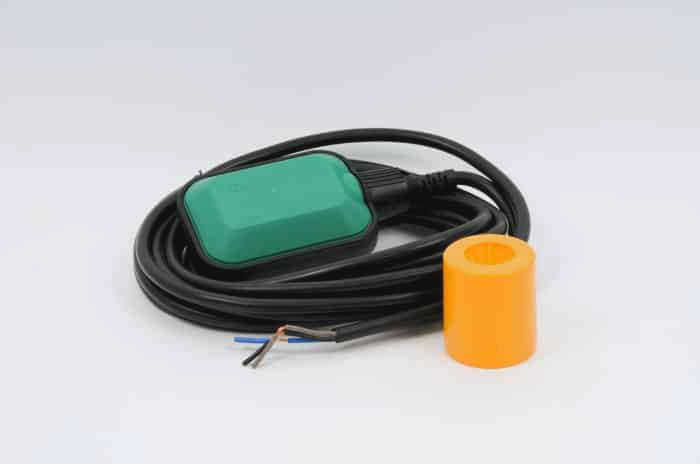

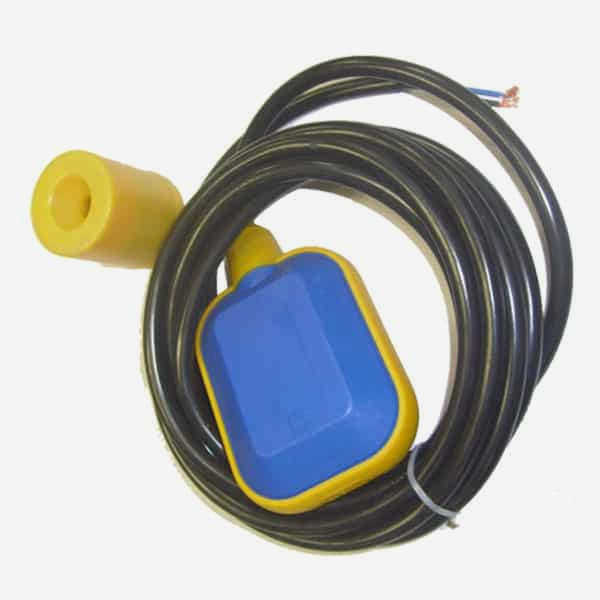

Существует два типа поплавковых выключателей:
- Легкий – предназначен для системы, контролирующей подачу воды или дренаж;
- тяжелый – предназначен для управления водопонижением или фекальными насосами.
Поплавковый выключатель во время работы
Прежде чем подключать вновь приобретенный поплавковый выключатель к насосу, неплохо бы проверить совместимость их технических характеристик.
Основной способ установки выключателя для электрических насосов – это размещение его внутри резервуара с водой.
Последовательная схема подключения поплавкового выключателя:
- К кабелю поплавка прикрепляется специальный грузик (из комплекта).
- Трос прочно крепится к краю резервуара.
- Амплитуда свободного хода поплавкового выключателя регулируется, чтобы установить самый высокий и самый низкий уровни, при которых сработает поплавковый выключатель.
- Поплавковый выключатель является последним компонентом, подключенным к насосу.
Если существует риск блокировки поплавка или препятствования его свободному перемещению в резервуаре, его нельзя подключать.
Основные функции, выполняемые поплавковым выключателем:
- Поплавок, подключенный к насосу, выполняющему задачу наполнения резервуара, отключается, когда всплывает на поверхность, и снова подключается, когда достигает нижней отметки.
- Для автоматической станции: активация при достижении уровнем жидкости верхней отметки и деактивация при достижении нижней (достижение дна резервуара).
- Клапаны или затворы с сервоуправлением: выключатель подает сигнал на закрытие, когда он находится в верхнем положении (полная емкость), и открывает путь для воды, когда достигает нижнего положения.
- Диспетчерская: контроль за избытком и недостатком воды.
Читайте также: Удельный вес меди и алюминия
К одному поплавку можно подключить два насосных агрегата: функция первого насоса – наполнять резервуар, когда поплавок находится в нижнем положении; функция второго насоса – откачивать воду, когда поплавок находится в верхнем положении. Схема эффективна только при бесперебойной подаче воды в бак.
Некоторые варианты подключения выключателей для предотвращения "работы насосов всухую".
Рекомендации по правильному выбору
Выбор датчика уровня наполнения зависит от ряда факторов:
- Состав жидкости. Важно знать, сколько примесей содержится в воде. Примеси могут изменить плотность и проводимость жидкости, что приведет к неточным показаниям обычного датчика.
- Емкость и материал резервуара.
- Функциональное назначение резервуара для генерации жидкости.
- Тип управления. Важно отслеживать минимальный и максимальный уровень заполнения резервуара.
- Возможность подключения устройства к общей системе автоматизации, например, "Умный дом".
- Коммутационные характеристики устройства.
Существует еще много критериев для выбора датчика. Однако для бытового использования они вряд ли будут полезны. Параметры выбора можно значительно сократить, выбрав следующие параметры:
- Емкость резервуара.
- Режим работы.
- Схема управления.
Значительно сократив критерии выбора, можно найти в магазине датчик по достаточно низкой цене. Это также позволяет изготовить устройство самостоятельно без ущерба для качества срабатывания и безопасности использования.
Изготовление датчика самостоятельно
Задача – автоматизировать использование водяного насоса, например, для подачи воды на даче или в загородном доме. Важно, чтобы насос автоматически отключался при достаточном уровне воды в резервуаре. Для этого не нужны сложные и дорогие датчики. Вы можете сконструировать устройство на основе геркона, которое прекрасно справится с этой задачей своими руками. Назовем его поплавковым клапаном уровня воды в резервуаре на основе геркона.
Герконовый переключатель
Герконовый переключатель является важной частью устройства для управления насосом. Он выглядит как небольшой герметичный стеклянный контейнер с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. Когда контакты подвергаются воздействию магнитного поля, они намагничиваются и отталкиваются друг от друга, размыкая цепь, к которой они подключены, останавливая ее работу, или наоборот, замыкая и активируя цепь. Герконовые выключатели делятся на два типа:
- Герконовые переключатели с нормально замкнутыми контактами.
- Герконовые выключатели с нормально разомкнутыми контактами.
Среда внутри стеклянной колбы предотвращает окисление контактов и образование искр при замыкании контактов.
Конструкция герконового выключателя

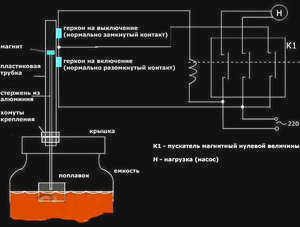

Для изготовления этого устройства нам понадобится магнитный пускатель на 220 В и пара герконов, один из которых нормально замкнут, а другой нормально разомкнут. Также понадобится поплавок для бака с водой, который изготавливается из пенопласта, оправка, трубка и три провода небольшого сечения и толщины.
Обслуживание и ремонт поплавка
Поплавок насоса прослужит долго при соблюдении правильных условий эксплуатации. При использовании в чистой воде обслуживание не требуется. Если поплавок используется в грязной воде с большим количеством твердых частиц, его следует промыть под чистой проточной водой, как и всю систему. Это следует делать не реже одного раза в месяц. Это предотвратит прилипание деталей к напорной линии или насосу.
Если в поплавок попала вода, его контакты подгорели или повреждена изоляция кабеля, все поврежденные детали необходимо заменить, так как они не подлежат ремонту. Если сам электронный поплавок полностью выходит из строя, его необходимо заменить в специализированных сервисных центрах.

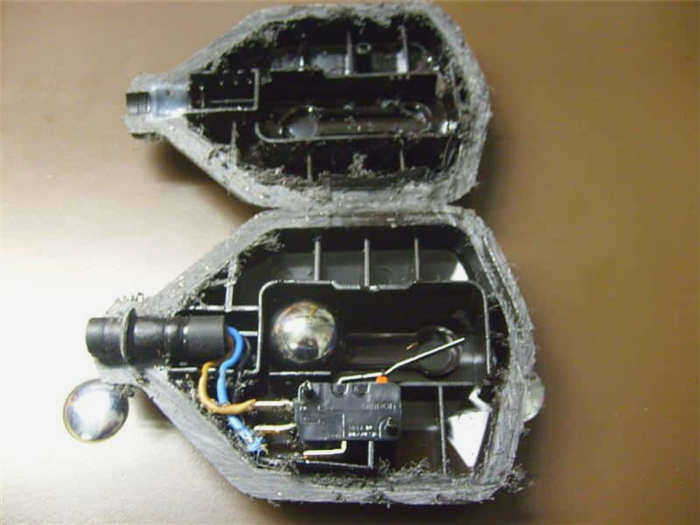

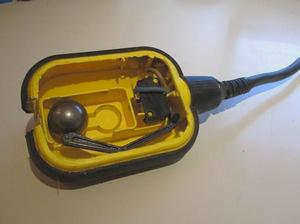

Самостоятельное изготовление поплавкового выключателя
Чтобы изготовить эту деталь самостоятельно, вам необходимо подготовить:
- металлический шар;
- 2 корпуса;
- 2 небольших магнита;
- Контактные пластины.
Пластины могут быть изготовлены из латуни или меди. Они должны находиться на разных сторонах корпуса, чтобы шарик между ними мог соприкасаться. Чтобы сделать металлические полоски более упругими, их можно положить на напильник и обстучать молотком.
Магниты должны поднимать шарик и удерживать его под углом 65 градусов. Само тело может быть изготовлено из любого материала, не проводящего электричество. Дальнейшая работа заключается в следующем:
- Сначала к контактам припаиваются провода сечением не более 2 мм;
- Затем провода необходимо заизолировать и поместить в корпус;
- Внутренняя часть корпуса также должна быть тщательно изолирована;
- Полость поплавка должна быть заполнена монтажной пеной и изолирована с внешней стороны корпуса;
- Затем необходимо установить петли на концах корпуса и подсоединить кабель.
Поплавок прослужит достаточно долго, и вы сэкономите много денег на покупке оборудования.
