Пошаговая установка откатных ворот видео

Помните, что рама ворот должна полностью соответствовать размерам откатной конструкции. Последняя может иметь множество вариантов, вам нужно выбрать подходящий для вас, купить трубы нужного диаметра и выполнить сварочные работы.

Содержание

Установка откатных ворот

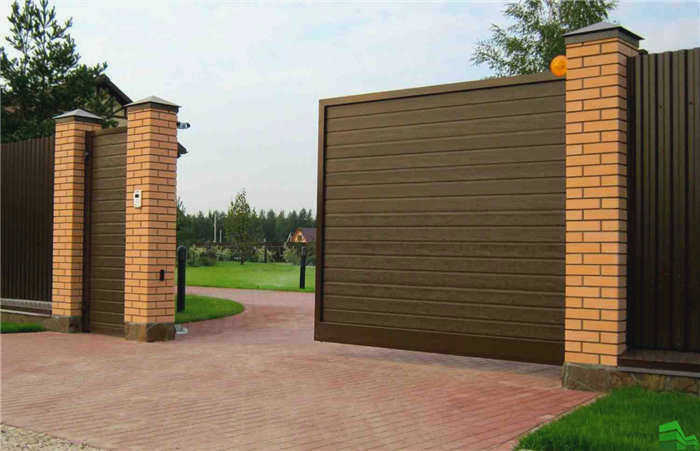

Откатные ворота, пожалуй, один из самых популярных и привлекательных вариантов для загородного дома. Изготовить и установить их можно своими руками, следуя пошаговым инструкциям. Хотя этот тип ворот не относится к самым простым в установке, мы постараемся подробно рассказать, как их можно установить самостоятельно.

Конечно, самый простой вариант – купить готовые ворота со всеми комплектующими, а процесс сборки и установки доверить профессионалам. Однако в этом случае вы должны быть готовы к значительным затратам.

Если вы хотите сэкономить деньги и не боитесь трудностей, обратите внимание на следующие рисунки, схемы и рекомендации.

Подготовительные работы

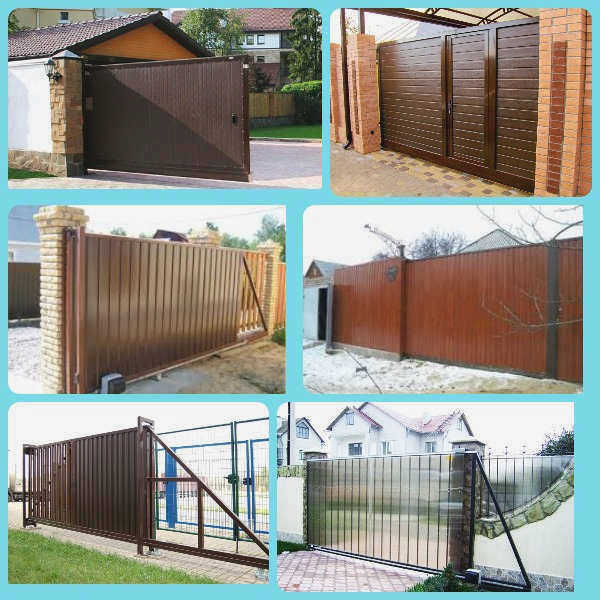

Прежде всего, необходимо решить, какие откатные ворота вам подходят. Необходимо учесть следующие факторы: расстояние проезда ворот, тип грунта на вашем участке, планируемое или существующее дорожное покрытие, какое оборудование будет въезжать, нужна ли вам автоматика. Ознакомьтесь с приведенными ниже вариантами откатных ворот, чтобы понять свои предпочтения.

Следующим этапом строительства будет закупка необходимых материалов. Сегодня мы решили рассмотреть установку откатных ворот с калиткой 6х2 м и подключением автоматики.

И для этого вам понадобятся следующие материалы и оборудование:

Арматура AIII диаметром 14 мм – примерно 100 погонных метров;
швеллеры шириной 18 мм – 6 погонных метров;
Труба сечением 60х60 мм – 40 погонных метров;
Профильная труба 20х40 мм – 30 погонных метров;
Оцинкованный цветной профильный лист – 12 квадратных метров;
Кронштейны для колес – 3 комплекта;
стальной уголок 40х40 мм – 2 метра;
регулируемые кронштейны – 3 шт;
нижний роликоуловитель – 1 шт;
верхний роликоуловитель – 1 шт;
концевой ролик – 1 шт;
U-образная направляющая – 6 метров;
зубчатая рейка – 5 метров;
электропривод с автоматикой – 1 кпл;
сварочные электроды;
Бетон М200 – 1,5-2 м3;
краска.

Читайте также:
Пленка Ларсена: особенности, назначение, преимущества

Особое внимание следует уделить качеству деталей с роликами. Предпочтение следует отдавать прорезиненным металлическим – они гораздо надежнее пластиковых.

Преимущества и недостатки раздвижных дверей

Прежде чем перейти непосредственно к теме, как сделать откатные ворота самостоятельно, необходимо обозначить преимущества и недостатки этой конструкции.

Преимущества:

простота открывания, не требующая особых усилий;
приемлемая стоимость изделия;
простота автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер не закроет их, как это произошло бы с распашными воротами.

Недостатки:

необходимо приобрести специальную фурнитуру; можно изготовить и вручную, но качество изделия может гарантировать только высококвалифицированный специалист;

требуется место для отката;
сами ворота требуют прочного фундамента, что увеличивает материальные затраты.

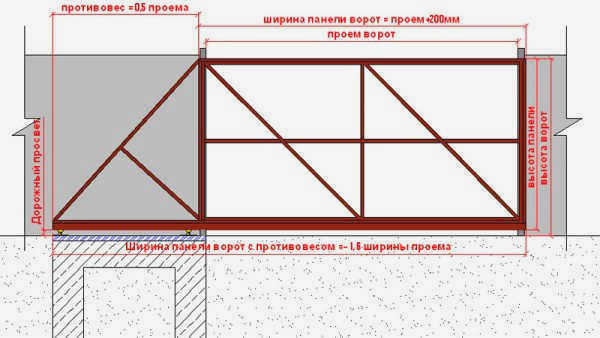

Что касается сечения рулонных ворот, то их длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, а H – свободная ширина дверного проема.

Может применяться повышающий коэффициент 1,33, но не менее. Почему была выбрана именно такая длина секции. В принципе, она равна длине самой двери. Это связано с тем, что в конструкции присутствует так называемый хвостовик. Он служит противовесом для самой конструкции ворот, чтобы она не разрушилась во время движения. Да и сама раздвижка с беседкой намного проще.

Если участок для раздвижки находится в пределах этого диапазона размеров или больше, можно смело приступать к строительству и установке откатных ворот. Если же участок не позволяет, то придется выбрать другой тип откатных ворот.

И еще несколько тонкостей, связанных с откатными воротами:

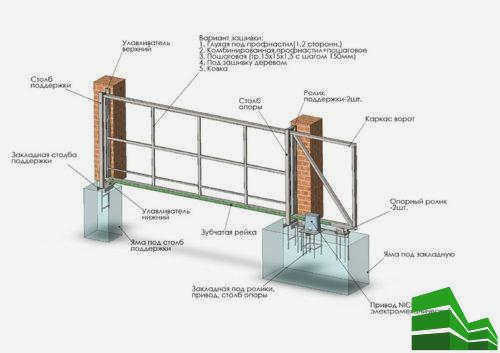

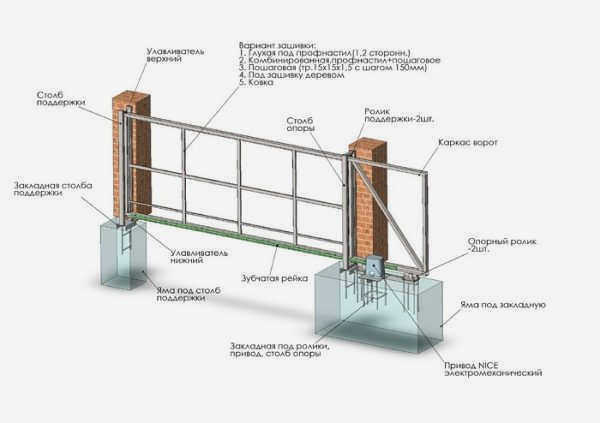

Проем для откатных ворот

Начнем с того, что проем обычно ограничивается двумя столбами из кирпича. Для откатных ворот требуется три отверстия размером 60х60 мм на каждый столб. Отверстия должны располагаться на вертикальной плоскости столбов, обращенной во двор. Затем они будут использоваться для крепления планок. Оптимально в столбах должна быть установлена стальная труба, к которой будут приварены закладные детали.

Требования к столбам для кладки следующие:

они должны быть установлены вертикально;
высокая прочность конструкции, чтобы столбы не шатались и не разрушались во время работы откатных ворот;
Они устанавливаются на фундамент, глубина которого должна быть ниже уровня промерзания почвы в районе строительства.

Внимание! Если столбы изготовлены из металлических профилей, то нет необходимости в распорках. Оклады будут приварены к стойкам.

См. также:
Справочник компаний, специализирующихся на монтаже металлоконструкций.

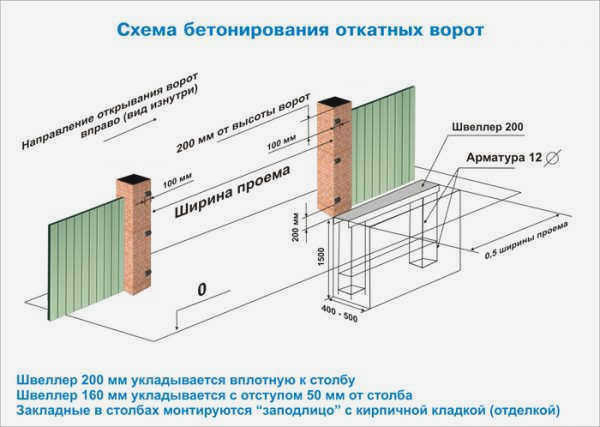

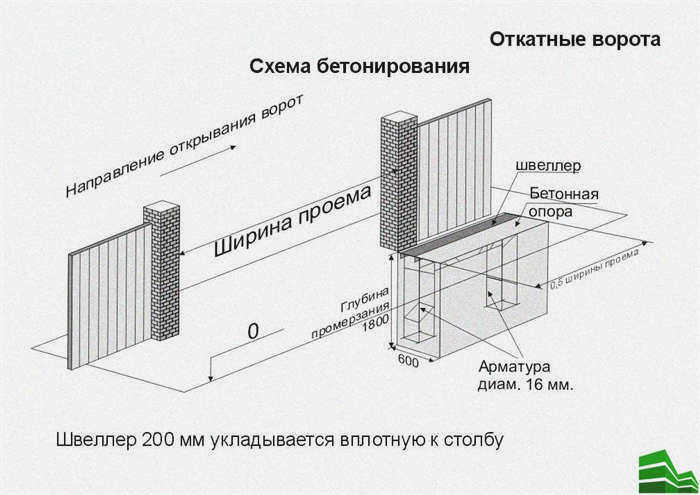

Фундамент для ворот

Перед тем как сделать откатные ворота самостоятельно, важно понять, как они будут открываться. Они будут иметь фурнитуру, которая представляет собой ролики, прикрепленные к нижней балке ворот. Они будут двигаться по рельсу. Последний представляет собой сверхпрочное основание.

Чтобы рельс не двигался, его бетонируют в землю. Другими словами, сооружается фундамент. Самый простой и надежный вариант – реечный фундамент.

Его размеры составляют:

длина – половина ширины дверного проема;
глубина – 1-1,5 м, в зависимости от типа грунта на участке;
ширина – 40-50 см.

План работ

Установка раздвижной двери происходит по следующему плану:

Выкапывание траншеи.
Строительство фундамента для обеспечения бесперебойной работы тяжелого механизма.
Проведение электропроводки, если вы решили установить автоматический привод.
Установка роликов.
Установка створки на ролик, всю конструкцию можно крепить к механизму без предварительной регулировки.
Установка фурнитуры.
Окончательная регулировка конструкции.
Подключение автоматической системы.

Важно! Для обеспечения долговечной и беспроблемной установки следите за соблюдением всех этапов монтажа и не отклоняйтесь от пошаговой инструкции.

После определения подходящего места для проведения всех монтажных работ необходимо подготовить инструменты, которые могут пригодиться во время выполнения задания.

Лопата для подготовки котлована;
топор;
сварочный аппарат;
шлифовальная машина;
строительный уровень;
отвертка; дрель с насадкой для шуруповерта;
рулетка;
молоток.

Для строительства ворот вам понадобятся следующие материалы

автоматика;
трубки для рамы;
полотно;
фурнитура;
швеллер;
арматура;
бетон и его компоненты;
краска;
грунтовка;
заклепки;
раствор;
грунтовка;
электроды.

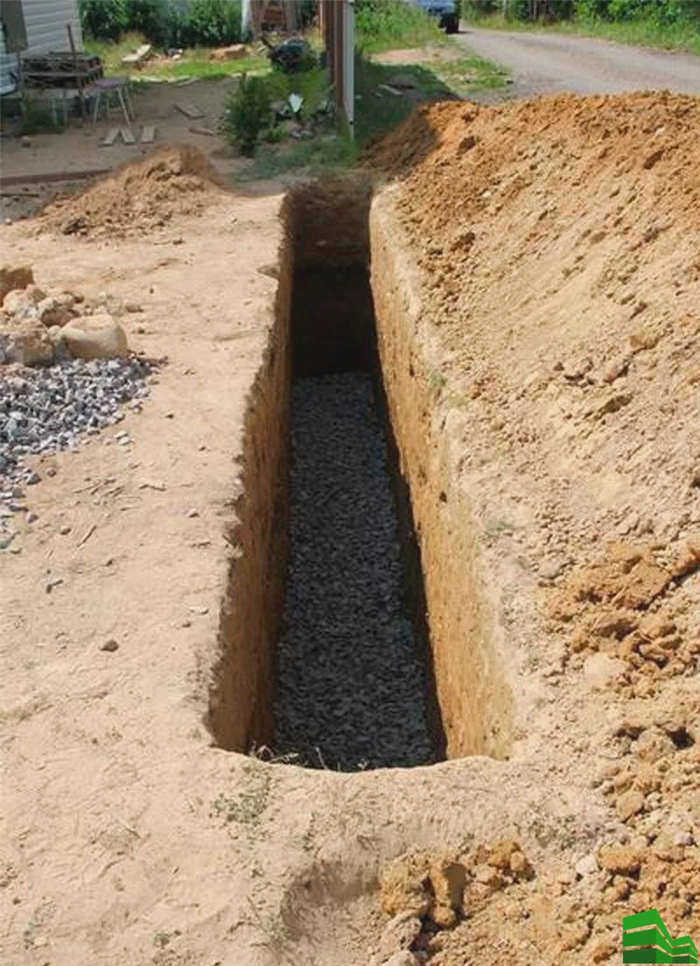

Рытье траншеи и подготовка фундамента

Что вам понадобится для строительства своими руками

После того как чертеж и замеры сделаны, переходите к закупке сырья и оборудования. Вам не понадобятся специальные инструменты – все необходимое можно найти дома.

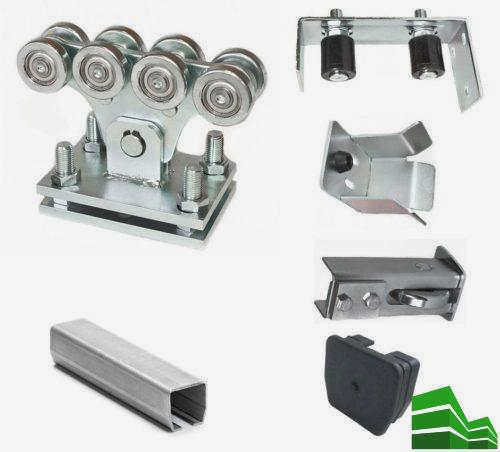

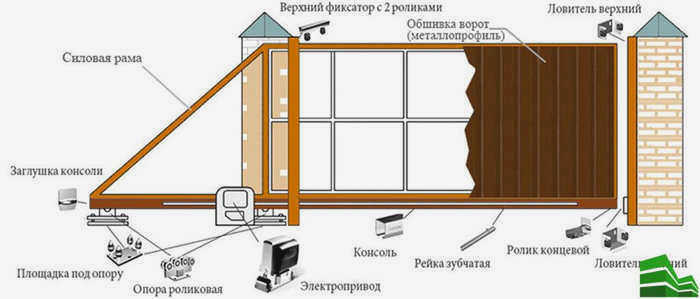

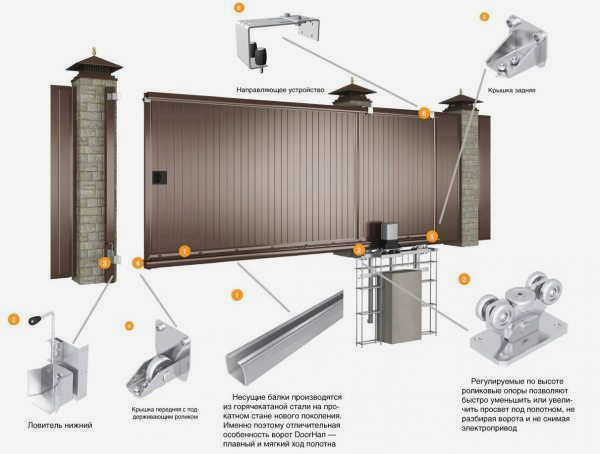

Подбор деталей для раздвижного механизма

Существует несколько наборов для изготовления раздвижной конструкции. Состав комплекта зависит от ширины проема и веса конструкции:

До 400 кг и шириной не более 4 м;
До 600 кг и шириной не более 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому выбирайте в соответствии с вашими потребностями. Учитывайте материал, из которого изготовлено полотно ворот. Это напрямую влияет на вес полотна ворот.

Направляющая шина для монтажа снизу;
Кронштейн с роликовым механизмом;
Кронштейн роликового механизма;
Опорный кронштейн для роликовой платформы;
Концевые ролики;
Ловители снизу и сверху;
Пластиковые крышки.

Жесткость направляющей влияет на ее способность сохранять форму и оставаться незатронутой внешними воздействиями. Для обеспечения высокой прочности производитель использует сталь толщиной не менее 3,6 мм. Рекомендуется обратить внимание на это значение при выборе.

Конструкция ворот опирается на роликовые каретки. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на веб-сайтах можно найти консольные блоки с роликовым механизмом из пластика. Эти устройства уменьшают слышимый шум при движении ленты. Все детали рано или поздно приходят в негодность, поэтому даже подшипники со временем придется заменить.

Перед установкой подшипники вскрывают и проверяют уровень смазки. Количество смазки влияет на звук движущегося полотна двери.

Установка раздвижной двери шаг за шагом

Только правильно спланированный процесс приведет к созданию надежной и качественной конструкции.

Строительство опор;
Подготовка фундамента;
Создание полотна;
Сборка ворот.

Рекомендуется следовать плану работ, не отклоняясь от него. Каждый вид работ рекомендуется проверять с помощью измерений.

Сборка столбов

Сборка столбов – это ключевой процесс, от которого зависит надежность всей конструкции. Они изготавливаются из дерева, металла, бетона или кирпича.

Бетонные столбы следует заливать на глубину не менее одного метра. В районах, где грунтовые воды стоят очень высоко, целесообразно создать общий фундамент для всех частей конструкции.

В качестве опор лучше всего подходят стальные трубы. Уловители и опорные элементы крепятся с помощью сварки.

Если колонны выполнены из кирпича или камня, их устанавливают в стену. Они представляют собой стальные платформы с соединенными стержнями или проволокой.

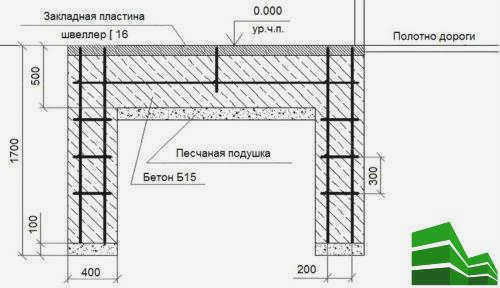

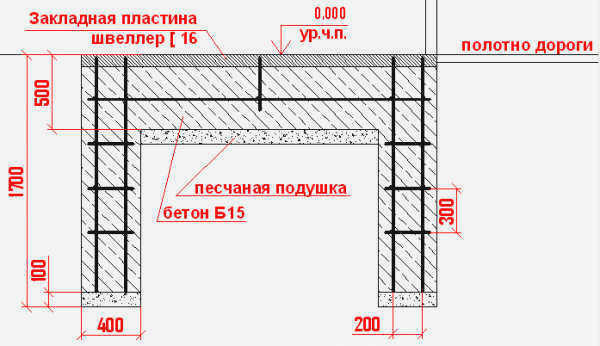

Строительство фундамента

Определите основание фундамента опорной зоны. Подготовьте котлован для заливки фундамента. Сделайте котлован на расстоянии полуметра от забора. Сам фундамент должен превышать длину противовеса примерно на 30 см.

Если ворота будут оснащены автоматическим приводом, то на этапе рытья котлована необходимо проложить электропроводку. Они заворачиваются в гофрированный пластик.

В качестве закладной детали используется швеллер. Он укрепляется арматурным каркасом.

Этапы строительства фундамента:

Подготовка котлована (полтора метра);
Режем арматуру: короткую и длинную. Арматура длиннее, потому что в дальнейшем она будет использоваться в качестве перемычек;
Прикрепите длинные прутья к сторонам канала. Образуется конструкция, напоминающая скамейку с ножками;
Расположите прутья попарно друг напротив друга;
Поместите в полость заполняющую плиту и установите швеллер;
Установите опалубку и арматурную ленту;
Залейте цементный раствор и уплотните.
