Пошаговые инструкции по замене электропроводки в квартире своими руками

Замена электропроводки в квартире своими руками
пошаговые инструкции

Хотите поменять электропроводку в квартире своими руками? – Это не сложно! Вам не нужно иметь действующую лицензию на электротехническую деятельность или диплом электрика. Вам просто нужно быть электриком в душе, иметь определенную техническую подготовку и понимание того, с чем вы имеете дело. Если у вас нет опыта, но вы очень хотите сделать перемонтаж самостоятельно, эта статья для вас.

Расчеты и схема подключения

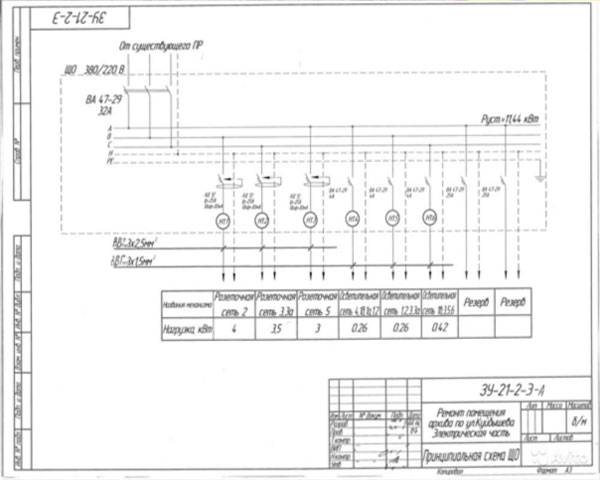

Однолинейная диаграмма ГОСТ

Для начала вам необходимо нарисовать Электрическая схема вашей квартиры. Для этого не нужно быть инженером, потому что вам не нужна сложная линейная диаграмма ГОСТа. Просто нарисуйте схему от руки. Схема проводки необходима для того, чтобы правильно проложить провода по всей квартире, рассчитать примерное количество проводов и определить нагрузку каждой будущей линии.

Электрическая схема

Набросайте, где будут расположены электрические розетки и выключатели. Подумайте, какие приборы вы будете подключать к ним, сколько и какие лампы вы будете использовать.

Не рекомендуется иметь более 8-10 розеток на линию. Поскольку все розетки в линии являются сквозными, существует возможность ослабления контакта с каждой последующей розеткой. Особенно не стоит размещать несколько розеток на одной занятой линии, например, на кухне, но не стоит экономить и размещать две линии на кухне.

Определите необходимое количество линий и предполагаемую нагрузку. Лучше разделить линии по зонам, например, розетки на кухне, розетки в коридоре, розетки в ванной, розетки в комнате 1, освещение и т.д.

Выбор кабелей

Чтобы приборы работали, не перегружая сеть, проводник каждой линии должен иметь соответствующее сечение. А если на одной линии (например, на кухне) несколько нагрузок (а их будет несколько), то необходимо рассчитать их суммарную мощность и запас прочности” для кабеляЕсли на одной линии подключено несколько нагрузок (например, на кухне), необходимо рассчитать их суммарную мощность и оставить запас на прочность кабеля. Мощность всех бытовых приборов всегда указывается производителем. Например: лампочка 40 Вт, а плита 6000 Вт и т.д.

Чтобы не увязнуть в расчетах, следуйте одному простому правилу. – Используйте медный провод сечением 2,5 мм² для розеток, 1,5 мм² для всех источников света и 4 мм² для варочной панели или водонагревателя, и все готово!

Сечение провода (ммк)	Сила тока (A)	Сила тока (Вт)	Номинал выключателя
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Каждый электроприбор (потребитель) имеет свою максимальную номинальную мощность, измеряемую в ваттах.

Упрощенная формула для мощности

Кабель должен быть трехжильным (фаза, нейтраль и заземление). Ноль всегда синий, земля – желтая или желто-зеленая, фаза – другого цвета. Если вы меняете проводку, не экономьте на материалах – всегда используйте кабель с третьей жилой (с заземлением), так как все современные устройства имеют дополнительный защитный выход, а автоматическая система защиты работает только при использовании заземление.

Для замены электропроводки лучше всего использовать кабель ВВГ-НГ. Конечно, можно использовать NYM или PVA, но преимущество кабеля ВВГ перед остальными очевидно. Во-первых, VVG не требует обжима рукавов (мягкие рукава требуют обжима). А во-вторых, он меньше и он плоский, что позволяет сделать штробу меньшего размера, а также можно вставить кабель в узкую щель (3 мм для трехжильного кабеля 1,5 мм).

Обжатый кабель с обжимной гильзой

Следует использовать только кабели, соответствующие стандарту ГОСТ. Например, хорошим кабелем является ГОСТ ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно заменить), но не экономьте на кабеле – купите хороший.

Маркировка

Определите, на какой высоте будут находиться розетки и выключатели. Проще всего измерить высоту розеток и выключателей от потолка, так как полы в квартирах обычно кривые. Например, если высота от пола до потолка после ремонта составляет 250 см, а вы хотите поднять розетки на 30 см, отмерьте 220 см от потолка. Если в одной группе будет несколько розеток и выключателей, проведите горизонтальную линию на спиртовом уровне и отметьте каждые 7 см (размер розетки 71 мм), то же самое относится и к вертикальным группам.

Для любителей стандартов, чтобы это было “как вообще” или “как делать”, -. помните, их не существует! Существуют требования для детских учреждений, яслей и школ, где розетки и выключатели должны быть установлены на высоте не менее 160 см.. Все остальное, особенно дома, вы можете делать по своему усмотрению. Например, некоторые люди делают розетки в оконных рамах или даже в полу.

Подготовка к маршрутизации

Большинство электроустановок в квартирах может быть выполнено через пол или через потолок. Это можно сделать и другим способом – например, проложить кабели под плинтусами или в вентиляционных каналах.

Световые линии, в любом случае, прокладываются за подвесным или натяжным потолком, если таковые не предусмотрены, то необходимо сверление потолка. А поскольку монолитные потолки категорически запрещено.На потолок необходимо нанести слой штукатурки, чтобы скрыть кабели, не повредив монолит. Мы не советуем делать это самостоятельно, так как необходимо знать технологию правильного подключения, чтобы в один прекрасный день не рухнул весь дом.

В случаях, когда штукатурка потолка не планируется, опытные мастера находят пустоты в монолитной плите со старым кабелем и натягивают на его место новый.

С помощью коронки по бетону (молотка) 70 мм или 68 мм сверлятся отверстия для гнезд. Штроборезом или шлифовальной машиной вырезаются переходы для прокладки кабелей. Проходы в стенах должны быть являются вертикальными, а не горизонтальными или диагональными.Следите за тем, чтобы записи были вертикальными, а не горизонтальными или диагональными. Кабели от розеток до распределительного щита прокладываются в стяжке пола или вдоль потолка.

Если потолки не деревянные, то, согласно Электротехническому кодексу (библии электрика), можно прокладывать кабели без труб! Гофрированная стяжка тоже не нужна, главное – качественный кабель с хорошей изоляцией по ГОСТу! Не беспокойтесь о гофре – если у вас нет гипсокартона или дерева (или других легковоспламеняющихся материалов), то гофра вам не нужна!

Шумная работа

Когда вы начнете долбить стены – не забывайте о законе. Шумовое бурение в жилых домах можно проводить только в строго определенное время, в каждом регионе Российской Федерации действуют свои правила. Например, в Дагестане нужно получить разрешение у старейшины, в Москве просто вызывают милицию без разговоров, а в Таганроге начинают бить молотком. Лучше начинать работать в будние дни с 9:00 до 19:00.с перерывом на Обед с 13 до 15.

Бурение

Прежде чем приступить к оклейке обоями, стены и потолки следует оштукатурить выравнивающим слоем штукатурки. Прежде всего, у вас не возникнет никаких проблем с окончательной установкой розеток, потому что все розетки потому что все розетки будут заподлицо со стеной, а не утоплены в нее (что может произойти, если они установлены до нанесения штукатурки на стену). А во-вторых, это будет гораздо быстрее, так как не придется пилить монолит в некоторых местах.

Заранее проверьте, где вы будете сверлить, чтобы не задеть инженерные коммуникации – старую проводку и водопроводные трубы. Если вы не можете определить, где проходит старая проводка, вызовите электрика, вызвать электрикаЕсли вы не можете определить, где находится старая проводка, вызовите электрика или просто отсоедините ее от щитка (если вы собираетесь заменить всю проводку). Сделайте временный удлинитель, чтобы облегчить работу.

Просверлите отверстие для электрических розеток на всю глубину корончатого сверла. Чтобы быстрее проделать отверстие в бетоне, разметьте круг корончатым сверлом, затем используйте любое сверло с глубиной не менее глубины корончатого сверла и просверлите как можно больше отверстий по кругу. После этого бурение корончатым сверлом пойдет заметно быстрее, можно сказать – как по маслу. Если вы задели арматуру, лучше использовать другое сверло, а при необходимости можно забить ее лопатой. Лучше использовать более мощную дрель с молотком (не забывайте о соседях и полиции).

Работа с фрезером или фрезой по дереву

Отверстия для прокладки проводов от розетки до пола или потолка. Важно, чтобы кабель входил в стяжку и не торчал в углу, поэтому необходимо знать толщину будущей стяжки, то же самое касается и потолков. Лучше всего для этого подойдет швонарезчик с пылесосом, но в крайних случаях можно обойтись и угловой шлифовальной машиной с алмазным диском для камня. При использовании шлифовальной машины позаботьтесь о своем здоровье и наденьте респиратор и защитные очки. Закройте все окна и двери, чтобы пыль не попадала в комнаты соседей.

Прокладка кабелей

Уложить кабель в пол несложно, просто прикрепите его к полу любым доступным способом, чтобы он не всплыл при стяжке. Обычно кабель прокладывается вдоль стен (10-15 см от стены), чтобы вы точно знали, где он проходит.

Обратите внимание, что лучше не прокладывать кабель под дверью! Если вы хотите проложить кабель по полу, лучше создать сквозные отверстия между комнатами. В противном случае существует вероятность повреждения кабеля при установке внутренних порогов.

Монтаж кабеля в водопропускной трубе также очень прост. Кабель может быть закреплен в водопропускной трубе с помощью дюбельных зажимов или обычного алебастра (строительного гипса). Алебастр быстро твердеет и поэтому также подходит для установки дюбельных зажимов. Однако прежде чем наносить его на отверстия, необходимо удалить с них пыль и воду.

Если кабель плотно сидит в разъеме и нигде не торчит, разъемы можно заполнить обычной штукатуркой, что сэкономит много времени.

О распределительных коробках

Распределительные коробки нужны для соединения в них проводов и ответвлений, например, к выключателю.

Современные профессиональные электрики скажут вам, что распределительные коробки не нужны в современных домах! Они могут вызвать хаос в вашей проводке. В случае короткого замыкания, прорыва, затопления соседями и т.д. вам необходим доступ к самой распределительной коробке. Откажитесь от распределительных коробок – делайте всю проводку в розетках! Поэтому вам необходимо Глубокие подрозетники.Это розетки, в которые должно быть включено все освещение. Как правило, глубокие электрические розетки используются для выключателей освещения, глубокие электрические розетки также устанавливаются, если необходимо произвести коммутацию для распределения электрических розеток.

Установка электрического щита

Самый дешевый вариант – установить все автоматические выключатели на лестничной клетке в том же распределительном щите, что и старые автоматические выключатели и счетчик. Для этого проведите все кабели к входной панели. Если вы хотите установить панель в своей квартире, вам нужно выбрать подходящее место для нее.

Вы сами решаете, какой распределительный щит вам нужен – установленный или накладной. Встраиваемые – более эстетичны, а поверхностные – проще в установке. Все линии из квартиры идут к распределительному щитку, а от него один толстый кабель идет к вводному щитку, сечение этого кабеля должно быть не менее 6 мм, т.е. трехжильный кабель типа ВВГ 3*6.

Установка автоматических выключателей

Каждая отдельная линия должна иметь свой автоматический выключатель с номиналом, соответствующим сечению кабеля. В соответствии с правилами не следует подводить более двух линий к одному блоку предохранителей, если вы пытаетесь подвести более трех линий от одного блока предохранителей, необходимо установить специальную разветвленную шину.

В настоящее время существует множество способов защиты электропроводки, даже на бытовом уровне. Самым важным из них является установка выключателя перегрузки и короткого замыкания (обычный однополюсный выключатель). Также рекомендуется установить дополнительное устройство остаточного тока (УЗО).

Рекомендуется устанавливать устройства остаточного тока во взрывоопасных зонах: влажных помещениях, детских комнатах. Нет необходимости устанавливать одно общее УЗО на всю квартиру! В целях экономии средств следует установить только одно общее УЗО. Следствием такой экономии является то, что трудно диагностировать неисправность утечки, + когда это происходит, вся квартира остается без света. На некоторых линиях, таких как освещение или уличное освещение – УЗО не устанавливаются.

Роскошью является установка дополнительных видов защиты: тепловое реле (защита от греющего кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (экономия от 380В), пожарная сигнализация и т.д.

Сборка панелей

Одной из самых ответственных частей является сборка распределительного щита. Если вы используете мягкий кабель, его следует обжать перед тем, как вставить провод в выключатель (для увеличения площади контакта). В одноконтурные выключатели вставляются только фазные провода (обозначение фазы L – может быть любого цвета, кроме синего и желтого), все остальные (ноль N синего цвета, земля PEN желто-зеленого цвета) вставляются в их шины. При использовании УЗО или разъединителей (автоматический выключатель и УЗО в одном), нулевой провод вставляется в собственную розетку (маркировка N – neutral, синий). Общая фаза соединяет все выключатели между собой, для этого лучше и надежнее использовать специальные гребенки вместо проволочных перемычек.

Для всех соединений в распределительном устройстве необходимо использовать проводники соответствующего сечения, т.е. для распределения фаз и нулей между автоматами лучше всего использовать проводник мощностью 4 кВт или 6 кВт. После того как все провода и блоки предохранителей будут затянуты, проверьте, надежно ли они закреплены. Часто бывает так, что провод просто не входит в клемму или плохо к ней прилипает.

Окончательная установка. Настенные розетки и выключатели

Выключатели и розетки устанавливаются в последнюю очередь, после проведения отделочных работ (покраска или оклейка обоями). Самое важное правило для качественной установки – хороший контакт!

Большинство розеток в вашей квартире являются проходными, что означает, что кабель протягивается через них к каждой другой розетке. Чтобы избежать проблем с проводкой в будущем, во-первых, не покупайте дешевые розетки (например, IEK), так как у них очень слабая (мягко говоря) клемма, и такие розетки и выключатели могут впоследствии перегореть. А во-вторых, вытащите все соединения во второй раз! Проверьте каждый обжатый или скрученный провод, потянув за него. Если провод выскочил из зажима, возможно, вы зажали его неправильно или зажим неисправен.

Эксперты считают, что лучшими зажимами для торцевых головок являются LeGrande и Schneider.

Чтобы рамки лежали ровно и плотно, выровняйте группу розеток или выключателей по высоте и прикрутите их к ведомым розеткам маленькими саморезами с двух противоположных сторон к стене. Затем прикрутите распорки внутри гнезда (если они установлены). Важно не задеть провода внутри розетки шайбами или саморезами!

Убедитесь, что кабель правильно расположен в гнезде, чтобы он не был зажат распорками. Не используйте слишком длинные саморезы, которые могут повредить кабели.

На каждом этапе ремонта следует проверять линии, чтобы убедиться в их исправности, поскольку после завершения ремонта вы не сможете их отремонтировать, не повредив отделку.

Электропроводка в квартире: Макет, правила и рабочий процесс

В настоящее время нагрузка на старые электрические кабели возросла в несколько раз. Это связано с тем, что практически в каждой квартире есть много бытовой техники. Старая проводка не всегда способна выдержать такую нагрузку. Проводка в квартире требует некоторых знаний о создании схем, а также нескольких правил. Поэтому, если вы хотите сделать это самостоятельно, вам придется ознакомиться со всеми нюансами.

Для того чтобы правильно выполнить электромонтаж в квартире, необходимо хорошо разбираться в электротехнике.

Правила установки электрооборудования в квартире

Каждое строительное мероприятие регламентируется специальной утвержденной государством документацией. Это относится и к огромному разнообразию используемых материалов. В настоящее время нормативными документами являются ГОСТы и СНиПы. В свою очередь, все электротехнические работы подчиняются правилам устройства электроустановок (ПУЭ).

Схема электропроводки для частного дома или квартиры всегда должна начинаться одинаково, с плана электропроводки

Перед началом работ по электромонтажу необходимо убедиться, что вы хорошо усвоили все пункты, приведенные в правилах монтажа. Рекомендуется обратить особое внимание на параграф, описывающий детали установки и выбора электрооборудования. Ознакомиться с основными принципами выполнения электромонтажных работ в жилых помещениях.

Все важные части электроустановки должны быть легко доступны. Они должны быть легкодоступными и недорогими. При установке выключателей стоит обратить внимание на их высоту (от пола). В соответствии со стандартами этот показатель должен составлять от 50 до 150 см. Выключатели должны быть расположены таким образом, чтобы открытые двери не мешали их использованию. Проводка к выключателям должна идти сверху вниз.

Минимальная рекомендуемая высота для розеток – 50 см, максимальная – 80 см. Это предотвращает повреждение электрического оборудования водой в случае затопления. Розетки должны находиться на достаточном расстоянии (не менее 50 см) от газовых плит. Такое же расстояние должно соблюдаться от радиаторов, труб и других заземленных предметов. Подключение к розеткам должно осуществляться снизу вверх. Эти правила всегда должны учитываться при составлении плана электроснабжения.

Обратите внимание! Количество розеток на комнату зависит от размера помещения. Существует эмпирическое правило, с помощью которого можно легко определить необходимое количество. Согласно этому правилу, одна розетка должна приходиться на 6 м² площади.

Рекомендуемая высота расположения розеток и выключателей в доме

Однако этот метод не подходит для определения количества розеток на кухне. Количество розеток должно определяться индивидуально для каждого помещения и зависит от количества электроприборов. Что касается туалета, то в нем нельзя устанавливать электрические розетки. Вы можете установить такие розетки в ванной комнате, но они должны быть оснащены индивидуальным трансформатором.

При прокладке проводки в квартире важно помнить, что она может быть выполнена скрытым или открытым способом. В первом случае кабель помещается в водопропускную трубу внутри стены, во втором – снаружи. Сама проводка должна быть установлена вертикально или горизонтально, а ее расположение должно быть определено на генеральном плане.

При прокладке кабелей соблюдайте расстояния до труб и пола. Для горизонтально проложенных линий рекомендуемое расстояние от потолка составляет 10 см. В их случае расстояние от карниза или потолочных балок должно составлять не менее 15 см. Кроме того, горизонтальные линии должны быть установлены на определенном расстоянии от пола (не менее 15 см).

Существуют также некоторые правила для линий, установленных вертикально. Например, расстояние от дверного или оконного проема должно быть не менее 10 см. Вертикальные линии также должны быть установлены на расстоянии 40 см от газовых труб.

Количество розеток на кухне должно соответствовать количеству электроприборов на кухне

При выполнении электромонтажных работ очень важно, чтобы кабели не соприкасались с металлическими частями в стенах или снаружи. Если необходимо проложить несколько параллельных (по отношению друг к другу) кабелей, между ними должно быть выдержано расстояние 3 мм. Такие кабели также могут контактировать, но они должны быть помещены в специальную защитную трубку – канал.

При прокладке кабелей в панели места соединений должны быть тщательно изолированы. Обратите внимание, что медные и алюминиевые кабели нельзя соединять вместе. Для соединения обычно используются винты. Этот метод используется для заземляющих и нейтральных проводов.

Электромонтаж в квартиреэтапы работы

Имея четкий план, монтаж электропроводки в жилом помещении можно выполнить не только быстрее, но и дешевле. Мероприятие включает в себя 5 основных этапов:

1. Рисование электрической схемы в квартире.
2. Подготовьте план электропроводки и получите его одобрение и регистрацию (вместе со схемой электропроводки).
3. Подготовка плана электропроводки и его утверждение и регистрация (вместе со схемой электропроводки).
4. Монтаж электропроводки.
5. Установка предохранителей, розеток, выключателей и необходимых приборов.

Любая работа, связанная с электричеством, требует серьезного, грамотного подхода, поэтому схема электромонтажа в квартире, должна быть хорошо продумана и выполнена качественно

Обратите внимание! Перед началом любых монтажных работ убедитесь, что устройство правильно заземлено. Заземление также может использоваться для обеспечения безопасности. Правильная проводка дома – это заключительный этап, на котором устанавливаются все необходимые механизмы.

Это экономичный вариант. Например, вы можете самостоятельно выполнить некоторые работы по установке. Эксперты не рекомендуют экономить на электрооборудовании и электроприборах. Все необходимые механизмы должны быть самого высокого качества, так как дешевые изделия могут выйти из строя за короткое время.

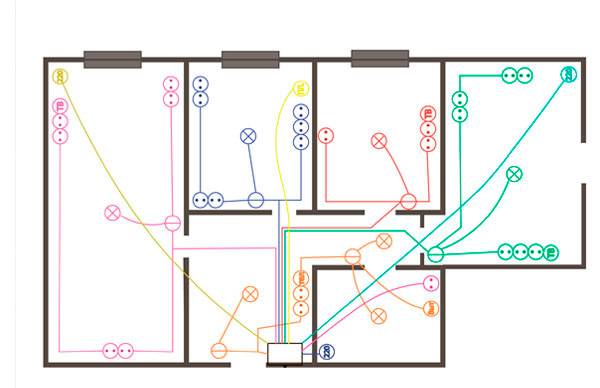

Зачем вам нужна схема электропроводки для вашей квартиры?

Современные электромонтажные работы – это очень сложное мероприятие, требующее профессиональных знаний и навыков. Для выполнения такой операции лучше всего нанять квалифицированного электрика. Если необходимо выполнить электромонтаж в новом здании, рекомендуется сделать чертеж, включающий все важные элементы, связанные с электричеством. Это очень удобно сделать до начала ремонта. Ключевые объекты, связанные с электричеством:

• розетки;
• выключатели света;

электрическая схема в квартире

• Лампы, люстры и другие осветительные приборы;
• Электрический щит с устройством защитного отключения (УЗО).

Техник должен составить схему, учитывая все необходимые пожелания владельцев и индивидуальные особенности планировки дома. Главная задача мастеров – разделить кабель на отдельные линии, которые будут функционировать бесперебойно. Эта задача требует правильного распределения нагрузки и организации систем управления и защиты электроустановок в жилище.

Прежде чем приступить к рисованию или планированию, стоит рассмотреть функции и особенности всех различных компонентов электрической системы. Очень важной частью системы являются автоматические выключатели, которые защищают сеть от перегрузок и находятся в распределительном щите. От их правильного монтажа зависит функционирование электрической сети и ее безопасность.

Провода, ведущие к отдельным точкам, должны быть правильно подобраны. Они могут иметь различное сечение. Это необходимо выбрать индивидуально. Розетки и выключатели должны быть оснащены надежными контактами.

Автоматические выключатели в распределительных щитах предназначены для защиты от перегрузок и коротких замыканий и являются очень важной частью общей системы.

Проводка в доме имеет некоторые особенности. В частности, к вышеупомянутым компонентам добавляется автоматический выключатель. Отсюда кабель питания выходит на распределительный щит. Его основная функция – регулирование мощности в сети. При необходимости этот элемент способен отключить подачу электроэнергии.

Как выполнить подключение кабеля в квартире: Пример

Мониторинг электросети проще, если она имеет несколько ответвлений. Разделение сети на линии позволяет отключать одну линию и использовать остальные по мере необходимости. Наиболее распространенным методом является прокладка кабелей в 4 разных направлениях:

• кухня;
• ванная комната;
• крупная бытовая техника;
• Система освещения.

Лучше разделить электрическую сеть на линии, так как это позволит отключать одну из них и использовать другие.

Полезная информация! В некоторых случаях монтаж электропроводки в квартире требует прокладки отдельного кабеля (например, для стиральной машины). Это связано с тем, что старая система может не выдержать напряжения, требуемого современной технологией.

Каждое из четырех вышеупомянутых направлений имеет свои особенности проводки. Существуют также определенные правила, которые необходимо соблюдать при установке электрических компонентов на кухне или в ванной комнате. Эксперты рекомендуют более детально ознакомиться с планировкой каждой линии. Это даст вам представление о том, как правильно выполнить проводку.

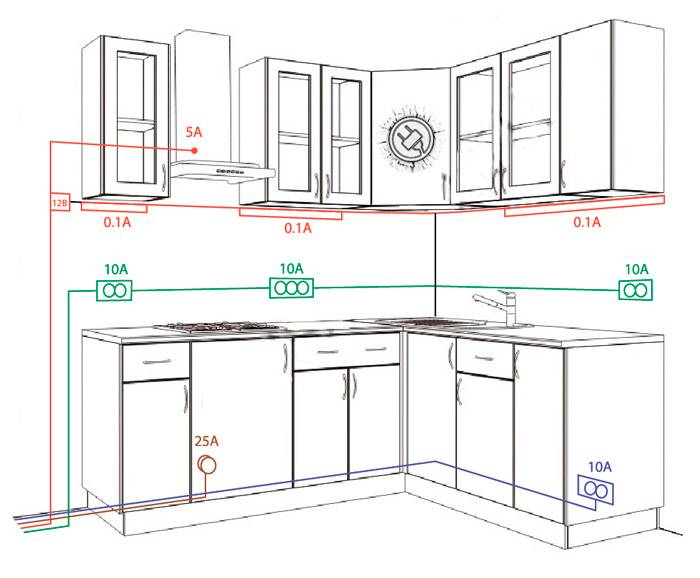

Проводка на кухнечто вам нужно знать

В большинстве случаев именно кухонная линия принимает на себя основную часть электрической нагрузки. Объяснение простое: на кухне много бытовой техники. Холодильник, посудомоечная машина, стиральная машина, микроволновая печь и другие приборы подключены к сети и потребляют много электроэнергии. Помимо крупной бытовой техники, большинство семей также используют электрические грили, мультиварки, тостеры и т.д.

Важное правило: для самых мощных электроприборов рекомендуется устанавливать в распределительном щите отдельные автоматические выключатели. Лучше всего иметь отдельную проводку, так как общая линия может просто не выдержать одновременного использования нескольких крупных приборов.

При планировании проводки помните, что основные токовые нагрузки приходятся на кухню

Если проложить отдельный кабель к мощному прибору, можно использовать несколько приборов одновременно, не беспокоясь о нагрузке на сеть.

Установка и подключение электрической розетки на кухне требует знания определенных правил. Они не должны располагаться ближе 0,5 м от газовой конфорки. Кроме того, кабели следует прокладывать на расстоянии не менее 40 см от газовой плиты и труб. Не следует забывать и о радиаторе отопления. Электрические точки и провода не должны находиться в непосредственной близости от радиатора. Если вы будете следовать этим правилам, вы сможете правильно выполнить электромонтаж на кухне.

Проводка в ванной комнате: основные правила

Распределение электроприборов в ванной комнате и туалете требует повышенного внимания со стороны мастера. Это связано с тем, что в этих помещениях высокий уровень влажности. Для защиты электроустановки необходимо соблюдать несколько важных правил и рекомендаций, чтобы обеспечить правильную прокладку линий.

Первое, что нужно помнить, – категорически запрещается размещать распределительную коробку в ванной комнате. Он должен быть установлен снаружи влажного помещения. Идеальное место – в прихожей. Для проектирования электропроводки в ванной комнате стоит обратиться к профессионалу.

В ванной комнате лучше всего установить розетку с крышкой, чтобы предотвратить проникновение влаги.

Во-вторых, важно помнить, что у каждого прибора, будь то стиральная машина или фен, должна быть своя розетка. На схеме электропроводки рекомендуется указать все электроприборы в ванной комнате и обозначить точки их подключения.

Полезная информация! Теперь можно приобрести влагозащищенные розетки с крышкой и уплотнением, чтобы предотвратить попадание влаги внутрь прибора и окисление контактов.

Категорически запрещается устанавливать выключатель внутри ванной комнаты. Обычно его устанавливают снаружи, рядом с входной дверью (для удобства пользования).

Похожие статьи:

Электрическая розетка: как подключить электроарматуру без помощи профессионала

Статья о подготовке и технологии монтажа. Как обращаться с электросетью и каковы требования безопасности.

При монтаже электрики в квартире своими руками необходимо также обратить внимание на проводку во влажном помещении. Лучшее расположение – ближе к потолку на верхней части стены. Специалисты рекомендуют располагать кабель параллельно полу. В этом случае для защиты кабеля используется специальная гофрированная труба. Осветительные приборы в ванной комнате следует подбирать индивидуально. Стандартные светильники, соответствующие напряжению 220 вольт, лучше заменить аналогами с низким напряжением 12 вольт.

Проводка в ванной комнате также должна быть адаптирована. Для подключения мелких электроприборов следует использовать проводники диаметром 2,5 мм. Более крупные приборы следует подключать проводами диаметром 4 мм.

Электропроводка в квартиреКрупная бытовая техника

Бытовые приборы, потребляющие много электроэнергии, часто располагаются в ванной комнате и на кухне. Существует несколько правил, касающихся установки крупной бытовой техники, которые следует соблюдать.

Эксперты не рекомендуют устанавливать розетки таким образом, чтобы они заслонялись бытовой техникой. Они должны быть размещены на видном месте для легкого доступа. Наиболее подходящим вариантом является установка влагостойких моделей с крышкой. При составлении плана электропроводки в квартире необходимо определить точки, где будут располагаться электроприборы.

Чтобы составить электрическую схему квартиры, необходимо заранее знать примерную мощность приборов и их расположение.

При ремонте квартиры кухонная зона должна быть подключена отдельно. Это позволит вам в будущем заменить приборы без необходимости отключения всей квартиры. Этот вариант особенно полезен в кухнях со встроенной техникой. Это связано с тем, что такие приборы подключаются в труднодоступных местах, поэтому ремонт может занять много времени.

Электромонтаж в квартиреГруппа освещения

В настоящее время можно организовать одну или несколько световых линий. Выбор зависит от количества светоизлучающих приборов в вашем доме. Например, если у вас есть мощная люстра с 6 точечными светильниками в гостиной и 1-2 настенных бра в спальне, вы можете объединить все в одну линию.

В качестве обратного примера рассмотрим прихожую, которая освещается не только люстрой, но и точечными светильниками и другими элементами, например, подсветкой мебели. Для такого помещения потребуется отдельная линия.

Пожалуйста, обратите внимание! На этапе проектирования электроустановки необходимо точно определить количество светильников и их мощность. На основе этой информации принимается решение о том, следует ли разделить линию освещения на два или более направлений. Эта информация также должна быть занесена в генеральный план.

Расположение светильников в квартире

Стоит отметить, что в некоторых случаях, помимо светильников, в сеть одного из помещений включаются трансформаторы. В этой ситуации необходимо подключить такое направление к отдельному устройству самозащиты.

Схема электропроводки в квартиреВозможные комбинации элементов в электрических цепях

Составление схемы электропроводки в жилом помещении – серьезная задача. Человек, занимающийся такой работой, должен четко понимать основы электротехники и обладать определенными навыками. Поэтому не рекомендуется браться за эту работу, если вы не уверены в своих силах. Ошибки в схемах могут иметь серьезные последствия. Большинство пожаров в наши дни происходит из-за неисправности электрооборудования.

Составление электрической схемы лучше доверить профессионалу. Чтобы сделать это самостоятельно, необходимо не только обладать знаниями в этой области, но и знать о различных способах соединения электрических цепей. Рассмотрим эти методы более подробно.

Сериал. В этом случае каждый компонент электрической цепи следует за предыдущим. Последовательное подключение происходит без организации узловых соединений, что также указывается на электрической схеме квартиры. Примером такого метода является простая елочная гирлянда, которая состоит из лампочек, расположенных на одном проводе и идущих одна за другой. Стоит помнить, что этот метод имеет некоторые недостатки. Например, если один элемент выйдет из строя, все остальные также будут отключены.

Элементы электрической цепи могут быть соединены несколькими способами: последовательно, параллельно, смешивание

Параллельно. Этот метод отличается от предыдущего тем, что элементы схемы не соединены друг с другом. Они расположены параллельно и сгруппированы в два отдельных узла. Это гарантирует, что при отказе одной линии другая будет работать нормально.

Подключен. Этот метод также называют смешанным, поскольку он учитывает использование как последовательных, так и параллельных кабелей. Эта схема подключения используется не так часто, как две предыдущие.

Как прокладывать электрические кабели: основные типы

Перед началом монтажных работ необходимо определить схему расположения электропроводки в помещении, в соответствии с которой будет выполняться схема электропроводки дома или квартиры. От этого выбора зависит, как будет функционировать электрическая система, поэтому стоит проконсультироваться с экспертом, разбирающимся в этом вопросе. Сегодня на рынке представлены три основных типа проводки.

Использование распределительного щита. Этот метод является наиболее распространенным способом соединения компонентов электрической сети. В этом случае распределительная коробка устанавливается в заранее подготовленное углубление в платформах.

Система электропроводки типа “звезда

Внутри распределительной коробки находится электросчетчик и автоматические выключатели, которые защищают систему от перегрузок. От распределительной коробки до квартиры прокладывается кабель. Его поперечное сечение должно соответствовать стандарту. Затем выполняется электропроводка. Это самое простое, что можно сделать в новом здании.

Каждая комната в этом случае оснащена распределительной коробкой. Обычно его размещают у входа в комнату (над выключателем света). Именно через такие коробки осуществляется питание всех электроприборов в помещении.

“Звезда”. Этот тип проводки требует отдельных проводов для каждого электрического устройства (розетки, выключателя и т.д.). Все они подключены непосредственно к бирже. Не обязательно иметь отдельный коммутатор для каждой кабельной линии, но это очень распространено.

Обратите внимание! Звездный вариант – самый дорогой. Это связано с увеличением количества необходимых кабелей и потребностью в более крупном распределительном щите. Не забудьте о стоимости прокладки кабелей в квартире.

Электрический щит оснащен счетчиком и автоматическими выключателями для защиты установки от перегрузок.

Несмотря на высокую стоимость, этот способ проводки является наиболее удобным и надежным. Система соединения звездой позволяет осуществлять индивидуальное управление. Таким образом, можно отсоединить один компонент, в то время как все остальные устройства продолжают работать. Этот тип довольно часто используется для проводки в новых зданиях. Цена не является препятствием, когда речь идет о безопасности пассажиров.

“Петля”. Последний тип кабелей, который имеет сходство с вариантом “звезда”. Основное отличие заключается в том, что в одной кабельной линии может быть расположено несколько электрических устройств. Стоимость системы соответственно ниже, так как для ее организации требуется меньше материалов, времени и усилий.

Тип проводки определяется индивидуально и составляется соответствующая схема. Другие электрические схемы можно найти в Интернете, что позволит вам выполнить работу самостоятельно за короткое время.

Тип проводки “Шлейф”.

Важно отметить, что второй и третий типы часто комбинируются. Это снижает финансовые затраты и увеличивает мощность системы. Максимальная эффективность и безопасность пользователя – вот основные цели, которые достигаются при прокладке электрических кабелей.

Самостоятельное проектирование и изготовление электрических схем

Первое, что необходимо сделать перед началом монтажа электропроводки, – это составить проект с учетом всех этапов и пошаговую схему электропроводки. Не рекомендуется составлять проект самостоятельно, так как от этого будет зависеть дальнейшая работа и безопасность системы. Профессионал сможет сделать это быстрее и, что самое главное, лучше.

Если вы составляете схему электроснабжения квартиры самостоятельно, вам необходимо изучить основные принципы и понять особенности работы системы. Также необходимо сделать общий чертеж, охватывающий все элементы (без исключения), и рассчитать нагрузки сети.

На схеме все электрические компоненты, входящие в систему, обозначены специальными символами. Это позволяет максимально лаконично перенести общение с устройствами на бумагу. Чтобы избежать путаницы, рекомендуется заранее записать все обозначения и расшифровать их.

Лучше доверить процесс составления проекта профессионалам, так как они справятся с ним гораздо быстрее и, что самое главное, качественнее.

С помощью схемы электропроводки необходимо нарисовать точки, в которых будут установлены электроприборы в доме или квартире. Обратите внимание, что такой документ составляется именно для того, чтобы отметить на бумаге места, где будут установлены розетки, выключатели и осветительные приборы, а также соединительная проводка.

Обратите внимание! Прежде чем приступить к составлению схемы, необходимо определить количество устройств и назначить место для каждого из них. В противном случае размещение розеток может быть неправильным.

После того как вы отметили ключевые точки, отметьте маршруты прокладки проводов на электрической схеме. Это потребует выбора способа соединения различных элементов в цепи и типа проводки. Специалисты советуют для удобства разделить электропроводку в помещении на отдельные зоны:

• Зона освещения (коридор, кухня, жилые комнаты и отдельная для ванной комнаты);
• Зона питания (разделена на три группы: коридор и гостиные, кухня и отдельная зона для электроплиты).

Электрическая схема необходима для определения расположения электрических компонентов, таких как: распределительный щит, автоматические выключатели, счетчики

Такой вариант является одним из многих возможных способов электрификации квартиры или частного дома. Стоит отметить, что в настоящее время нарисовать схему можно с помощью специальной программы для электриков.

При необходимости можно обратиться к специалисту для составления индивидуальной схемы, наиболее подходящей для конкретных условий квартиры. Зонирование позволяет подключать различные электроприборы и проводку и содержать их в порядке, что позволяет экономить материал при монтаже.

Для облегчения монтажа проводки в помещении рекомендуется прокладывать провода через пол (например, в нише плинтуса) или под ним. На электрической схеме все кабели должны быть обозначены пунктирными линиями.

Кроме всего прочего, необходимо произвести индивидуальный расчет материалов и определить текущую интенсивность системы. Для этого существуют специальные формулы. Как правило, сила тока в современном доме не превышает 25 А. Исходя из этого значения, следует выбирать материалы, отвечающие требованиям системы.

Для упрощения проводки в квартире рекомендуется прокладывать кабели в полу, напр. в углублении плинтуса.

Электрическая схема квартиры должна содержать информацию о длине проводов. Длина проводов определяется с помощью обычной измерительной ленты. Рекомендуется добавить 3 метра к окончательной цифре.

Все кабели подключаются к блоку предохранителей освещения, который обычно находится в прихожей рядом с дверью. Он также содержит УЗО, которое подразделяется на 2 типа: 16A и 20A. В первом случае выключатель отвечает за освещение и выключатели, во втором – за розетки. Если плита подключается отдельно, устанавливается УЗО другого типа – 32A.

Для завершения схемы подсчитайте количество розеток и распределительных коробок. Последний шаг – внесение в электрическую схему квартиры вспомогательных материалов (изолента, гофрированные трубы и т.д.).

Все кабели должны быть подключены к распределительному щиту.

Внутренняя установкаПрокладка кабелей в квартире: ведомость материалов

После того как электрическая схема готова, необходимо рассчитать материалы, которые будут использованы для монтажа. В первую очередь необходимо рассчитать количество кабелей, поскольку они обеспечивают электрический ток, который позволяет приборам функционировать должным образом.

Для расчета метража кабелей, которые будут использоваться при прокладке электропроводки в квартире, необходимо учитывать несколько факторов:

• количество розеток и выключателей;
• количество осветительных приборов;
• Места установки электроприборов.

Затем измерьте расстояние до каждой электрической точки (от распределительной коробки). Расстояние определяется с помощью строительной ленты. Необходимо внести данные измерений в план электропроводки дома, а затем сложить полученные данные.

Прежде всего, электрическая схема необходима для составления списка расходных материалов.

Полезная информация! Эксперты рекомендуют добавлять запас от 10 до 15% к общему количеству электропроводки. Это связано с тем, что во время установки часто возникают различные непредвиденные ситуации.

Провода нагреваются при работе электросети. По этой причине их не следует размещать в одном месте в больших количествах. Всегда обращайте внимание на стандарты, указанные в правилах электромонтажа. Часто при монтаже требуется параллельная проводка с изгибами и поворотами.

Современные кабели имеют трехпроводниковую конструкцию с медью в качестве основного материала. Алюминиевая проводка редко используется в квартирах, поскольку медь является более подходящим материалом и соответствует действующим стандартам. Сечение кабелей подбирается индивидуально в зависимости от номинальной мощности системы. Вы можете воспользоваться одной из таблиц в Интернете, чтобы найти подходящее сечение.

Рекомендуется добавить резерв в размере 10-15% к общему количеству кабеля.

Стандартным решением является использование кабеля 2,5 мм (для питания розеток). Светильники, напротив, поставляются с проводом 1,5 мм. После того как вы рассчитали количество необходимой проводки, можно приступать к расчету количества других материалов, которые вам понадобятся:

• розетки и выключатели;
• Светильники;
• распределительные коробки;
• Защитная труба (гофрированная);
• кабельные каналы;
• клеммы и разъемы.

Правильный расчет всех необходимых материалов упростит работу по монтажу электрической системы в квартире своими руками. Для защиты от скачков напряжения в электросети необходимо приобрести специальный стабилизатор. Сегодня можно выбрать мощное устройство, которое покроет потребности всей квартиры, или разделить зоны влияния, установив несколько небольших моделей.

Большинство профессиональных электриков используют кабель с сечением 2,5 мм.

Какой тип кабеля выбрать для электропроводки дома?

Современный рынок электроники способен удивить любого потребителя разнообразием устройств, кабелей и других компонентов, используемых при монтаже электрических сетей. Сегодня можно приобрести несколько разновидностей зарубежных и отечественных проводов.

NYM. Дорогой вариант, который производится немецкой компанией. Он характеризуется высокой степенью безопасности и может содержать от 1 до 5 проводов. Однако недостатком этого кабеля является то, что он не обладает достаточной устойчивостью к влаге. Кроме того, внешняя оболочка такого кабеля изготовлена из ПВХ, что делает ее восприимчивой к ультрафиолетовому излучению.

Пожалуйста, обратите внимание! Не рекомендуется прокладывать кабель NYM в местах, не защищенных от прямого солнечного света. Его также не рекомендуется использовать для электропроводки в деревянном доме.

VVG. Этот кабель достаточно дорогой, но его изоляционные свойства превосходят другие отечественные аналоги. Он состоит из одного сердечника, что является преимуществом при укладке внутри стен. Такой кабель чаще всего используется при монтаже или замене электропроводки в квартире своими руками.

Силовой кабель NYM предназначен для питания электрооборудования напряжением до 500 В переменного тока.

ПУНП. Этот кабель состоит из 2 или 3 медных проводников. Внешняя оболочка этого кабеля изготовлена из ПВХ, поэтому не рекомендуется прокладывать его в местах, не защищенных от солнечного света. Он дешевле других кабелей. Однако не стоит покупать этот кабель для самостоятельного монтажа, так как его установка более трудоемка, чем ВВГ (из-за его жесткости).

Важно помнить, что от выбора кабеля будет зависеть не только производительность, но и срок службы всей системы. Поэтому, прежде чем покупать кабель, рассчитайте, подходит ли он для данной номинальной мощности.

Электропроводка в доме своими рукамиИнструменты и материалы

Перед прокладкой кабеля необходимо получить все материалы и подготовить соответствующие инструменты. Прежде всего, вам нужен перфоратор. Используйте его, чтобы сделать отверстие в воздуховоде для будущей проводки. Также нелишним будет подготовить следующие насадки для перфоратора:

(16-20 мм);



• керновое долото (90-100 мм);



Для замены электропроводки в квартире требуются следующие инструменты: плоскогубцы, отвертки, строительный уровень, мультиметр-тестер и др.

• зубило по бетону (25-30 мм);
• набор сверл.

Правила проведения электромонтажных работ также учитывают использование других инструментов. Например, вам понадобится шлифовальная машина, оснащенная диском, позволяющим работать с камнем. Вам также следует обзавестись паяльником, индикатором фазы и универсальным мультиметром.

Вспомогательные инструменты включают бокорезы, которые должны иметь изолированные ручки, монтажный нож и резак. Вам понадобятся, помимо прочего, спиртовой уровень и струна, а также инструменты для отделки каналов (шпатели).

Монтаж электропроводки в квартиреподготовительный этап

Электромонтаж в квартире можно выполнить самостоятельно. Главное – соблюдать правила установки и технику безопасности. От мастера требуется не только понимание основ этой области, но и знание нюансов работы.

Замена электропроводки в квартире должна начинаться с демонтажа старой электрической системы.

Обратите внимание! Если вы заменяете старую проводку на новую, сначала необходимо найти и удалить старую проводку. Для определения местонахождения этих проводов можно использовать проволочный щуп.

Подготовительная работа включает в себя несколько этапов. Прежде всего, стоит разметить стены в соответствии с будущим кабельным каналом. Разметка стен должна быть выполнена в соответствии со всеми правилами, необходимыми для прокладки кабелей. Важно подумать об этом заранее и включить в план электромонтажных работ. В квартире должно быть достаточно электрооборудования для удовлетворения потребностей владельцев.

После проведения линий отмечаются места, где будут установлены электроприборы – выключатели, розетки, распределительные коробки и светильники.

В новом здании распределительный щит размещается в специальной нише. В старых зданиях коробка просто крепится на стену. Конечно, вы можете сделать нишу самостоятельно, но это усложнит электромонтажные работы. После нанесения разметки можно приступать непосредственно к монтажным работам.

Важной частью монтажа электропроводки является разметка стены в соответствии с будущими кабельными каналами.

Прокладка новых кабелей в квартиреПланировка стен: опалубка

Перед установкой кабельных каналов помните, что они должны быть прямыми. Сверлите только горизонтально и вертикально. Причина в том, что диагональные элементы гораздо сложнее делать и они могут стать причиной травм.

В случае горизонтального воздуховода под потолком необходимо соблюдать расстояние, указанное в строительных нормах, т.е. 50 см. Буровые работы может выполнять любой человек, и их легко можно сделать своими руками. Подключение к квартире осуществляется от распределительного щитка.

При бурении необходимо учитывать порядок операций. Сначала необходимо определить границы канала с помощью шлифовальной машины. Эта операция выполняется строго в соответствии с маркировкой. Затем с помощью перфоратора, оснащенного долотом, делается паз необходимой ширины. Для получения плавных изгибов линии внутри углов делаются диагональные разрезы. Для этого используется шлифовальная машина.

Сверление в стене для прокладки кабелей может осуществляться только в горизонтальном и вертикальном направлении.

Следующий шаг – просверлить небольшие отверстия в стене, где будут размещены розетки. Для этого используйте корончатое сверло вместо перфоратора. Обратите внимание, что этот инструмент используется для сверления отверстий в кирпичных стенах. Для бетонных поверхностей подойдет и обычное зубило, которое не сломается, если заденет арматуру при организации электроснабжения квартиры.

Отверстие для блока управления на счетчике также выполняется зубилом. Стоит отметить, что не рекомендуется использовать двойное отверстие при расположении отверстий для разъемов. Лучшим вариантом в этом случае будет приобретение гофрированной трубы, в которую поместятся обе трубы.

Полезная информация! При работе с перфоратором необходимо подготовить удобную и надежную опору, способную выдержать вес человека. Для этой цели подходит лестница с боковыми опорами. Не рекомендуется использовать обычную лестницу, так как она может упасть.

Просверлите электродрелью небольшие отверстия в стене, где будет располагаться розетка.

Отдельно стоит разобраться с нюансами проводки в квартире по потолку. На сегодняшний день существует 3 популярных способа организации линий на этой поверхности. Первый способ заключается в маскировке кабелей подвесными потолками. Второй вариант – организация неглубокого паза с последующей отделкой.

Третий метод имеет некоторые нюансы. При этом учитывается расположение кабелей в потолочном перекрытии. В зданиях с перекрытиями используются плиты перекрытия с внутренними пустотами, так что кабель можно просто пропустить через одну из них, просверлив два отверстия (внутри и снаружи).

После завершения сверления стен необходимо сделать соединительные отверстия между комнатами. Эту работу также следует выполнять с помощью дырокола. Для максимальной свободы действий сквозные отверстия располагаются в углах помещения. Затем проведите кабель к блоку освещения от блока предохранителей. Проводка в квартире своими руками должна выполняться в защитной одежде (очки и перчатки).

Не забывайте надевать перчатки и защитные очки при использовании молотков при проделывании отверстий в доме.

Электромонтаж: установка щитов освещения

После прокладки электропроводки можно приступать к установке осветительной панели. В этом случае возможны два варианта монтажа: в нише или на стене. В распределительном щите должен быть установлен автоматический выключатель УЗО, количество которых зависит от количества электроприборов в квартире.

Чтобы наглядно объяснить конструкцию панели, специалисты делят ее на три части: верхнюю, среднюю и нижнюю. Первая из них должна содержать нейтральные клеммы. Клеммы заземления установлены в нижней части, а выключатели расположены в средней части. Расположение этой конструкции должно быть отмечено на плане электроустановки. В квартире кабели от VGH (5×6 и 2×6) прокладываются к распределительной коробке освещения.

Подключение кабелей к распределительной коробке следует согласовать с электриком. Поэтому нет необходимости выполнять эту работу на данном этапе. Провода, подключаемые к панели освещения, снаружи имеют цветовую маркировку, чтобы их можно было подключить к нужным точкам без путаницы. Например, желтый кабель с зеленой полосой подключается к заземлению. В свою очередь, синий подключается к нулю, а белый – к верхнему контакту УЗО.

Вся электрическая система в квартире зависит от осветительного щитка, поэтому если он неисправен или неправильно установлен, все нагрузки могут быть отключены.

Далее автоматические выключатели должны быть соединены последовательно. Для этого используется перемычка, относящаяся к белому кабелю. Выключатели соединяются в цепочку сверху.

Монтаж внешней электропроводки в квартиреПроцедура

Для прокладки кабелей в открытом положении необходимо установить кабельные каналы. Эти элементы устанавливаются в соответствии с заранее подготовленной разметкой. Наиболее подходящим местом для таких каналов является область плинтусов или, наоборот, под потолком.

Для крепления швеллера следует подготовить саморезы. Расстояние между ними должно составлять около 0,5 м. Процесс ремонта канала довольно прост. Необходимо просверлить отверстие на расстоянии 5-10 см от края канала. Затем с помощью молотка или дрели просверлите отверстие в стене и вставьте в него дюбель. Остается только прикрепить к нему коробку – и все.

Полезная информация! Открытая проводка имеет и другие особенности, относящиеся к основному электрооборудованию: розеткам, выключателям и т.д. При установке такие предметы размещаются на поверхности стены, а не внутри коробок.

Скрытую проводку лучше всего делать под цоколем, а не в нише.

Следующий этап – прокладка кабелей на поверхности. Этот процесс имеет некоторые отличия, на которые стоит обратить внимание. Все работы должны выполняться в соответствии с электрической схемой. Первым шагом является протягивание основной линии от розеток к осветительному щитку.

Обратите внимание, что для основной линии используется кабель ВВГ 3х2,5. Чтобы избежать путаницы, специалисты рекомендуют маркировать провода, указывая их назначение. Затем провода от выключателей и компонентов освещения тянутся к распределительным щитам. Используется проволока другого диаметра (3×1,5).

Важно выбирать кабели с правильным сечением. Таким образом, вы сможете выполнить электромонтажные работы в своем доме своими руками, безопасно и эффективно. Электрическая схема в данном случае является руководством, на основании которого выполняются монтажные работы.

Кабель ВВГ 3х2,5 чаще всего используется для прокладки основного кабеля.

Кабели подключаются к осветительной панели с помощью штекеров NIW. Все соединения должны быть обеспечены надежной изоляцией в соответствии с правилами техники безопасности. Затем подключите главный кабель к панели освещения и проверьте все провода тестером. Затем следует вызвать электрика для подключения системы к распределительному щиту.

Монтаж и проверка внутренней электропроводки

Скрытая проводка имеет много сходств с наружным методом. Основное отличие этого метода заключается в том, что провода прокладываются таким образом, что они не видны глазу. Существует четкая процедура, которую необходимо соблюдать при проведении электромонтажных работ в частном доме или квартире.

Первый шаг – установка светового короба и выключателей. Затем необходимо проложить питающий кабель со стороны распределительного щита. Как и в случае с внешней проводкой, вам не обязательно делать проводку самостоятельно. Для этой работы вам также понадобится электрик.

При правильной прокладке внутреннего кабеля проводники должны быть закрыты гофрированной трубой.

Следующим шагом будет сверление отверстий для установки розеток. Аналогичный процесс следует выполнить для внутренних распределительных коробок. Как только это будет сделано, можно приступать к собственно электромонтажным работам в квартире. Цена этой системы “под ключ” (для новых зданий) варьируется и зависит от количества комнат. Например, для однокомнатной квартиры общая стоимость варьируется от 25 до 35 тысяч рублей, а для двухкомнатной – около 30-45 тысяч рублей.

Обратите внимание! Самостоятельный монтаж позволит сэкономить деньги, но организация электроснабжения – не только ответственная, но и опасная задача. Поэтому, если вы не уверены в своих силах, лучше воспользоваться услугами специалиста.

Многие люди задаются вопросом, как провести скрытую проводку в квартире. Проводка начинается с протяжки основной линии, для чего необходимо заранее подготовить кабель ВВГ. Диаметр кабеля должен соответствовать условиям применения. Рекомендуется использовать кабель с сечением 3х2,5.

Проверьте питающую сеть с помощью мультитестера.

Внутренняя установка может быть выполнена в полу. В этом случае кабели прокладываются в защитной гофрированной оболочке, которая подводится к электрооборудованию. Затем кабель протягивается через него и помещается в розетку. Затем от выключателей и светильников к распределительным коробкам тянутся кабели сечением 3×1,5. Затем подключите их к магистрали, используя средства индивидуальной защиты и изоляционный материал.

Приведенная выше процедура подходит как для электропроводки нового здания, так и для установки новой системы взамен старой. Последний шаг – проверка сети с помощью мультитестера и подключение его к световому коробу. После завершения работ остается только вызвать электрика для подключения системы к распределительному щиту.

Программное обеспечение для планирования электропроводки в квартире

В настоящее время существует множество программ, которые можно использовать для создания электрических схем. Существует несколько графических редакторов, которые наиболее популярны среди пользователей.

Visio можно использовать для создания диаграмм в масштабе, что облегчает расчет необходимой длины проводов и кабелей

Автокад. Это одна из самых популярных программ, которая позволяет самостоятельно нарисовать электрическую схему квартиры. В настоящее время он доступен в Интернете в различных версиях, есть как бесплатные, так и платные версии. К достоинствам этой программы можно отнести простой и понятный интерфейс, а также возможность использования русского языка.

Visio. Эта программа отлично подходит, если вам нужно сделать чертеж для электрической схемы. Начинающие электрики чаще всего используют его, потому что он прост в использовании и имеет дружественный интерфейс. Вы можете легко найти бесплатную версию этого программного обеспечения в Интернете. Недостатком программы является ее ограниченная функциональность.

Орел. Этот тип программного обеспечения используется для создания однолинейных чертежей электропроводки. Функциональность данного изделия позволяет работать в двух режимах: ручном и автоматическом. Если вы хотите, вы можете использовать бесплатную версию этой программы. Если вы хотите рисовать электрические схемы, лучше приобрести платную версию, так как она содержит больше функций.

Эльф. Удобное программное обеспечение, созданное для людей, проектирующих электроустановки в квартирах и частных домах. Преимуществом этой системы является встроенная база данных, которая содержит все необходимые элементы электроустановки.

Категорически запрещается отступать от основных правил при выполнении электромонтажных работ.

Полезная информация! При необходимости вы можете нарисовать электрическую схему в Интернете. Для этого воспользуйтесь поисковой строкой в браузере и перейдите на один из многочисленных сайтов, предлагающих такую услугу.

Рассчитать и выполнить электромонтаж самостоятельно довольно сложно. Однако в этом случае можно значительно снизить конечную стоимость проводки в квартире. Перед началом работы необходимо ознакомиться с основными принципами работы данной системы, строительными нормами, правилами охраны труда и техники безопасности. При выполнении проводки категорически запрещается отклоняться от алгоритма работы.

Электрооборудование, освещение

Еще 15-20 лет назад нагрузка на электрическую сеть была относительно небольшой, но сегодня наличие большого количества бытовых приборов иногда вызывает увеличение нагрузки. Старые провода не всегда выдерживают нагрузку и со временем требуют замены. Монтаж электропроводки в доме или квартире – задача, требующая определенных знаний и навыков. В первую очередь, это знание правил устройства электроустановок, умение читать и создавать электрические схемы, а также навыки в области электромонтажа. Конечно, можно сделать проводку своими руками, но для этого необходимо следовать правилам и рекомендациям, приведенным ниже.

1. Правила эксплуатации электропроводки
2. Конструкция и схема подключения
3. Монтаж электропроводки
   • Разметка и подготовка воздуховодов для электропроводки
   • Монтаж системы открытой проводки
   • Предварительный монтаж проводки в стене

Правила эксплуатации электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Когда речь идет о монтаже электропроводки и обо всем, что связано с электричеством, важно обратить внимание на правила устройства электроустановок (сокращенно ПУЭ). Это документ, в котором указано, что и как нужно делать при работе с электрооборудованием. А если вы хотите установить электропроводку, вам придется изучить его, особенно раздел, посвященный установке и выбору электрооборудования. Вот несколько основных правил, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• Основные части электропроводки, такие как распределительные коробки, счетчики, розетки и выключатели, должны быть легко доступны;
• Автоматические выключатели должны быть установлены на высоте 60-150 см от пола. Сами выключатели должны быть расположены так, чтобы открытая дверь не препятствовала доступу к ним. Это означает, что если дверь открывается справа, то выключатель находится слева, и наоборот. Кабель к выключателям прокладывается сверху вниз;
• розетки должны быть установлены на высоте от 50 до 80 см над полом. Причина такого подхода заключается в предотвращении наводнений. Кроме того, розетки должны быть установлены на расстоянии более 50 см от газовых и электрических плит, а также радиаторов, труб и других заземленных предметов. Подключайте розетки снизу вверх;
• Количество розеток в комнате должно составлять 1 на 6 м2. Исключение составляет кухня. Установите столько розеток, сколько необходимо для размещения бытовой техники в комнате. Электрические розетки не должны быть установлены в туалете. Отдельный трансформатор для розеток должен быть установлен вне ванной комнаты;
• Проводка внутри или снаружи стен может проходить только вертикально или горизонтально, и ее расположение должно быть показано на плане электропроводки;
• Кабели прокладываются на определенном расстоянии от труб, потолков и т.д. Горизонтальные требуют расстояния 5 – 10 см от потолочных балок и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные воздуховоды должны располагаться на расстоянии более 10 см от края дверного или оконного проема. Расстояние от газовых труб должно быть не менее 40 см;
• При прокладке внешних или скрытых кабелей необходимо следить за тем, чтобы они не соприкасались с металлическими частями строительных конструкций;
• При прокладке нескольких параллельных кабелей необходимо соблюдать расстояние между ними не менее 3 мм или обеспечить скрытие каждого кабеля в защитном коробе или канале;
• Провода должны быть проложены и подключены в специальных распределительных коробках. Точки подключения должны быть тщательно изолированы. Категорически запрещается соединять вместе медные и алюминиевые проводники;
• Заземляющий и нейтральный проводники должны быть прикручены к устройству.

Схема расположения и подключения

Работа над проводкой начинается с создания электрической схемы и разводки. Этот документ является основой для будущей проводки дома. Создание дизайна и схемы – дело серьезное, и лучше доверить его опытным профессионалам. Причина проста – от этого зависит безопасность жильцов дома или квартиры. Это будет стоить определенных денег, но оно того стоит.

Тем, кто привык все делать сам, придется следовать правилам, описанным выше, а также изучить основы электричества, чтобы сделать собственные чертежи и расчеты нагрузок на сеть. Это не особенно сложно, особенно если вы имеете некоторое представление об электричестве и последствиях неосторожного обращения с ним. Первое, что потребуется, – это нотация. Они показаны на рисунке ниже:

С их помощью делается чертеж квартиры и отмечаются точки освещения, места, где должны быть установлены выключатели и розетки. Сколько их и где они установлены, описано выше в правилах. Основная цель такой схемы – указать места установки устройств и прокладки кабелей. При создании схемы электропроводки важно заранее продумать, где, сколько и какие устройства будут установлены.

Следующим шагом в создании электрической схемы является прокладка проводов к точкам подключения на схеме. На этом моменте важно остановиться подробнее. Причиной этого является тип проводки и соединения. Существует несколько типов – параллельный, последовательный и смешанный. Последний вариант является наиболее привлекательным благодаря экономичному использованию материалов и максимальной эффективности. Для облегчения подключения все точки подключения разделены на несколько групп:

• освещение в кухнях, коридорах и гостиных;
• освещение в туалетах и ванных комнатах;
• электропитание для электрических розеток в гостиной и коридоре;
• электропитание кухонных розеток;
• питание электрической розетки для электроплиты.

Приведенный выше пример является лишь одним из многих вариантов группировки освещения. Самое главное, что нужно понять: группировка точек соединения позволяет уменьшить количество используемых материалов и упростить саму планировку.

Важно: Чтобы облегчить подключение проводов к розеткам, их можно проложить под полом. Провода для верхнего освещения проложены в потолочных плитах. Эти два метода хороши, если вы не хотите делать отверстие в стене. Этот тип подключения обозначен на схеме пунктирной линией.

На электрической схеме также указывается предполагаемая сила тока в сети и используемые материалы. Расчет производится по формуле:

I= P / U;

Где P – общая мощность всех используемых приборов (в ваттах), U – напряжение в сети (в вольтах).

Например: чайник 2 кВт, 10 лампочек по 60 Вт, микроволновая печь 1 кВт, холодильник 400 Вт. Сила тока составляет 220 В. Результат: (2000+(10×60)+1000+400)/220=16,5А.

На практике ток в сети современных домов редко превышает 25 Ампер. Все материалы подбираются с учетом этого. Это относится в первую очередь к площади поперечного сечения жгута проводов. Чтобы облегчить выбор, в следующей таблице приведены основные параметры проводов и кабелей:

Значения, приведенные в таблице, очень точные, и поскольку ток может часто колебаться, необходим небольшой запас для самого провода или кабеля. Поэтому рекомендуется использовать следующие материалы для всех электроустановок в жилых помещениях или домах:

• VVG-5*6 (пять проводников сечением 6 мм2) используется в домах с трехфазным питанием для подключения панели освещения к главному щиту;
• ВВГ-2*6 (два проводника и сечение 6 мм2) используется в домах с двухфазным электроснабжением для подключения щита освещения к главному распределительному щиту;
• VVG-3*2,5 (три проводника сечением 2,5 мм2) используется для большей части проводки от осветительного щитка до распределительных коробок и от них до розеток;
• VVG-3*1,5 (три проводника, сечение 1,5 мм2) используется для проводки от распределительных коробок к точкам освещения и выключателям;
• VVG-3*4 (три проводника, сечение 4 мм2) используется для электрических плит.

Чтобы определить точную длину провода, вам придется пробежаться по дому с рулеткой и добавить к полученному результату еще 3-4 метра запаса. Все провода подключены к блоку предохранителей освещения, который установлен в подъезде. Блок предохранителей оснащен автоматическим выключателем. Обычно это автоматические выключатели УЗО на 16 и 20 А. Первый используется для освещения и выключателей, второй – для розеток. Для электрической плиты устанавливается отдельный выключатель УЗО на 32 А, но если мощность плиты превышает 7 кВт, устанавливается выключатель УЗО на 63 А.

Теперь подсчитайте, сколько нужно розеток и распределительных коробок. Это очень просто. Просто посмотрите на диаграмму и сделайте простой расчет. Помимо описанных выше материалов, необходимы различные расходные материалы, такие как изоляционная лента и колпачки NCD для соединения проводов, а также трубы, воздуховоды или каналы для электропроводки и розеток.

Электромонтажные работы

В работе с проводкой нет ничего особенно сложного. Самое главное – соблюдать правила безопасности и следовать инструкциям. Вы можете выполнить всю работу самостоятельно. Вам понадобятся следующие инструменты: тестер, молоток или шлифовальная машинка, дрель или отвертка, кусачки, плоскогубцы, крестовая отвертка и плоская отвертка. Лазерный уровень не будет лишним. Без него трудно делать вертикальные и горизонтальные отметки.

При ремонте старого дома или квартиры со скрытой электропроводкой необходимо сначала найти старые провода и, при необходимости, удалить их. Для этого используется кабельный зонд.

Разметка и подготовка кабельных каналов

Начните установку с рисования линий. С помощью маркера или карандаша отметьте на стене места, где будут проложены провода. При этом соблюдайте правила прокладки кабелей. Следующий шаг – разметка положения светильников, розеток и выключателей, а также светового щита.

В новых зданиях предусмотрено специальное углубление для панели освещения. В старых зданиях панель освещения просто вешается на стену.

После нанесения разметки можно установить электропроводку в открытом положении или просверлить отверстие в стене, чтобы скрыть проводку. Начните со сверления отверстий под розетки, выключатели и распределительные коробки с помощью перфоратора и специального сверла. Для самих проводов отверстия вырезаются с помощью шлифовальной машины или ударной дрели. В любом случае, там будет много пыли и грязи. Глубина паза должна быть около 20 мм, а ширина – такой, чтобы все провода свободно помещались в паз.

Что касается потолка, то существует несколько вариантов размещения и крепления кабелей. Первое – будет ли потолок навесным или натяжным, в этом случае вся проводка будет крепиться к потолку. Второй вариант – сделать неглубокое отверстие для проводки. В-третьих, проводка спрятана в потолке. Первые два варианта чрезвычайно просты в реализации. Однако в отношении третьего необходимо сделать некоторые уточнения. В панельных домах используются элементы потолка с внутренними пустотами, и все, что вам нужно сделать, это проделать два отверстия и проложить провода в потолке.

После того, как проводка выполнена, последним шагом является подготовка к монтажу проводки. Чтобы ввести их в помещение, кабели необходимо протянуть через стены. Поэтому отверстия должны быть просверлены перфоратором. Обычно такие отверстия делают в углу комнаты. Также сделайте отверстие для прокладки кабеля от распределительного щита к панели освещения. После того как вы закончите вырезать стены, приступайте к монтажу.

Монтаж проводки для поверхностного монтажа

Начните с установки осветительной панели. Если у вас есть подготовленное для него углубление, поместите его туда, если нет, просто повесьте его на стену. Установите автоматический выключатель остаточного тока в блоке предохранителей. Их количество зависит от количества групп освещения. Когда распределительный щит собран и готов к подключению, он выглядит следующим образом: нейтральные клеммы сверху и клеммы заземления снизу, с установленными между ними автоматическими выключателями.

Теперь вы можете подключить кабель ВВГ-5*6 или ВВГ-2*6 внутри. Проводку со стороны распределительного щита будет выполнять электрик, поэтому пока оставим ее неподключенной. Внутри осветительной панели провод подключается следующим образом: синий провод – к нулю, белый провод – к верхнему контакту УЗО, а желтый провод с зеленой полосой – к земле. Подключите УЗО последовательно в верхней части с помощью перемычки из белого провода. Теперь перейдем к открытой проводке.

Вы создаете кабельные каркасы или кабелепроводы вдоль ранее отмеченных линий. Часто при открытой проводке сами кабельные каналы стараются разместить у плинтуса или, наоборот, практически под потолком. Закрепите кабельные каналы саморезами через каждые 50 см. Просверлите первое и последнее отверстие в коробке на расстоянии 5-10 см от края. Просверлите отверстия в стене с помощью молотка, вставьте дюбели и закрепите кабельный канал с помощью саморезов.

Розетки, выключатели и распределительные коробки – еще одна особенность проводки, монтируемой на поверхности. Все они висят на стене вместо того, чтобы быть встроенными внутрь. Следующий шаг – установить их на место. Просто приложите их к стене, отметьте места крепления, просверлите отверстия и закрепите их на месте.

Затем приступайте к прокладке проводов. Начните с прокладки основной линии и от розеток до панели освещения. Как уже говорилось выше, для этого мы будем использовать кабель ВВГ-3*2,5. Для удобства начнем от точки подключения в сторону панели. На конце провода мы вешаем этикетку с указанием типа провода и места его происхождения. Затем мы прокладываем кабели ВВГ-3*1,5 от выключателей и светильников до распределительных коробок.

Внутри распределительных коробок соедините провода с разгрузкой натяжения или тщательно изолируйте их. Внутри щита освещения основной кабель ВВГ-3*2,5 подключается следующим образом: коричневый или красный провод – фаза, подключается к нижней части УЗО, синий – ноль, подключается к нейтральной шине сверху, желтый с зеленой полосой – заземление к шине снизу. Используйте тестер для “проверки” всех проводов, чтобы исключить любые неисправности. Если все в порядке, вызовите электрика и подключитесь к распределительному щитку.

Электропроводка скрытого монтажа

Проводка для скрытого монтажа относительно проста. Единственное существенное отличие от открытой проводки заключается в том, как спрятаны провода. В других случаях процедура практически идентична. Сначала устанавливается щит освещения и предохранительные коробки УЗО, затем прокладывается и подключается силовой кабель со стороны распределительного щита. Не подключайте его также. Поручите это электрику. Затем установите распределительные коробки и электрические розетки в углубления.

Теперь мы переходим к жгуту проводов. Сначала проложите основную линию с проводниками ВВГ-3*2,5. Если планируется, проложите проводники для розеток в полу. Для этого вставьте кабель ВВГ-3*2,5 в электропроводку или специальный кабелепровод и проложите его там, где провода идут к розеткам. Там кабель следует поместить в отверстие и вставить в розетку. На следующем этапе необходимо провести кабель ВВГ-3*1,5 от выключателей и точек освещения к монтажным коробкам, где он соединяется с основным кабелем. Все соединения должны быть изолированы изоляторами или лентой.

Наконец, проверьте всю сеть тестером на наличие неисправностей и подключите ее к панели освещения. Способ подключения такой же, как описан для поверхностной проводки. Когда все будет готово, заполните желоба гипсовой шпаклевкой и вызовите электрика, чтобы подключить их к распределительному щиту.

Для опытного электрика монтаж электропроводки в доме или квартире является довольно простым делом. Но для тех, кто не очень хорошо разбирается в электрике, следует заручиться помощью опытного электрика от начала и до конца. Это, конечно, будет стоить денег, но позволит избежать ошибок, которые могут привести к пожару.

Схемы электропроводки в квартире

Современные требования к электрооборудованию задают высокую планку, поскольку количество электроприборов в квартирах и домах увеличилось. Поэтому проводка должна выдерживать возможные нагрузки и отвечать требованиям безопасности.

При строительстве или капитальном ремонте жилья должна быть разработана новая схема электропроводки, учитывающая возросшие потребности человека в электричестве.

Особенности электропроводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу небольшого набора приборов – телевизора, холодильника, освещения. Наибольшую нагрузку создавали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и многое другое.

Принципы построения проводки не изменились, но сеть стала более сложной и разветвленной.

Дополнительная сложность при составлении электрической схемы заключается в том, чтобы привести ее рабочие параметры в соответствие с возможностями устройств.

Поэтому необходимо заранее знать, что и где будет стоять и какие нагрузки выдержит сеть.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с СП 52.13330.2016.

Помимо силовой сети, в квартирах также используются слаботочные сети. К ним относятся телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, переговорные устройства и акустика. Их невозможно физически разделить, поскольку устройства подключаются к ним одновременно, а значит, при проектировании учитывается расположение трасс.

Раньше комнаты освещались одной люстрой, но сегодня в моду вошло точечное освещение, позволяющее равномерно рассеивать свет по всей комнате, как на фото ниже. К каждому осветительному прибору должен быть подведен провод.

Почему вы должны создать схему электропроводки для своего дома

Для безопасности кабели дополнительно прокладываются в гофрированном шланге из ПВХ, который занимает гораздо больше места.

Правильно уложить 10-15 кабелей в ряд и расположить их по квартире – это целое искусство. И справиться с этой задачей может только профессиональный электрик, работающий по схеме.

Второй момент – это необходимость отделки и маскировки коммуникаций. Тогда разобраться с расположением большого количества проводов будет невозможно без частичного повреждения ремонта.

Электрик учтет пожелания клиента относительно размещения приборов и радиаторов в комнатах, а затем приступит к составлению схемы.

Он примет во внимание систему защиты (некоторые приборы требуют заземления и отдельных выключателей УЗО), чтобы убедиться, что проводка соответствует требованиям безопасности.

Электрическая схема включает в себя следующее:

1. Коммутатор, который может быть внутренним или общим.
2. Электрический счетчик для контроля потребления электроэнергии.
3. Автоматические защитные устройства, отвечающие за прекращение подачи электроэнергии в случае утечек, воздействия человека или короткого замыкания.
4. Кабели и провода, используемые для подключения к электрическим розеткам.
5. Выключатели и розетки для управления освещением и подключения электроприборов.

Принцип разделения внутренней цепи – почему это необходимо

В распределительном щитке одноквартирного дома или квартиры устанавливается блок предохранителей, к которому подключается силовой кабель. Этот элемент управляет домашней сетью.

Когда выключатель выключен, питание отключается во всех точках. Это удобно, если вам нужно быстро и без разбора отсоединить кабели, но очень неудобно, если вы хотите выключить свет только в определенной комнате.

По этой причине домашняя сеть делится на несколько групп.

Наиболее распространенное деление – по комнатам, но существуют и другие правила деления:

1. Отдельная группа для освещения.
2. Подключение крупной бытовой техники.
3. Отдельная кухонная тяга.
4. Разделение туалета и ванной.

Сеть также может быть разделена на несколько уровней, например, отдельное УЗО для электрической духовки, что позволяет включать другие приборы и освещение на кухне в случае срабатывания защиты.
