Пошаговый план установки доводчика на любую дверь

Перед установкой доводчика пользователь должен ознакомиться с его конструкцией, проверить комплект и составить примерный план действий. В инструкции по установке описаны все необходимые шаги и перечислены необходимые инструменты.

p, blockquote 1,0,0,0,0,0 –>

Но на каждом этапе установки доводчика есть несколько деталей и нюансов, которые необходимо объяснить отдельно. Например, самостоятельная установка доводчика – не лучший вариант для тех, кто делает это впервые. Рекомендуется обратиться за советом к профессионалам или попросить кого-нибудь с опытом помочь с разметкой и другими деталями установки.

p, blockquote 2,0,0,0,0 –>

p, blockquote 3,0,0,0,0,0 –>

Содержание

Как установить дверной доводчик

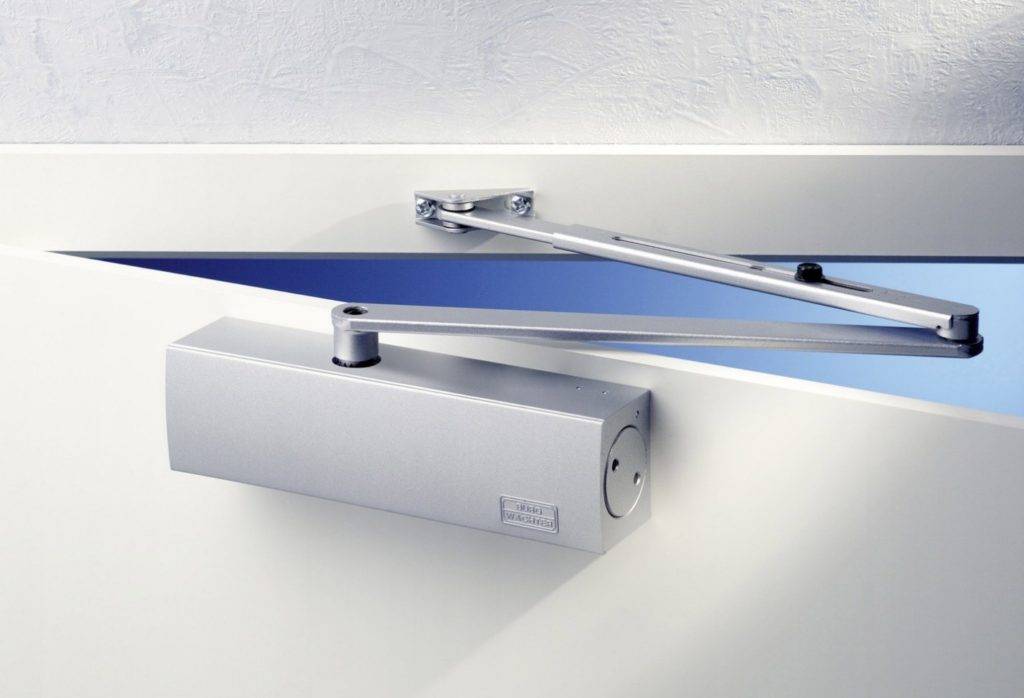

В домашних условиях наиболее распространенным типом доводчика внутренних дверей является реечный тип с рычажным механизмом – разновидность видимого “колена”. Раздвижные подъемные устройства используются несколько реже. Скрытые доводчики используются реже, но они являются необходимостью, если вы устанавливаете дверь на стеклянную конструкцию или интерьер требует строгого соблюдения стиля. В общем плане установки доводчика своими руками критических отличий нет.

p, blockquote 4,0,0,0 –>

Первый шаг: составление схемы установки

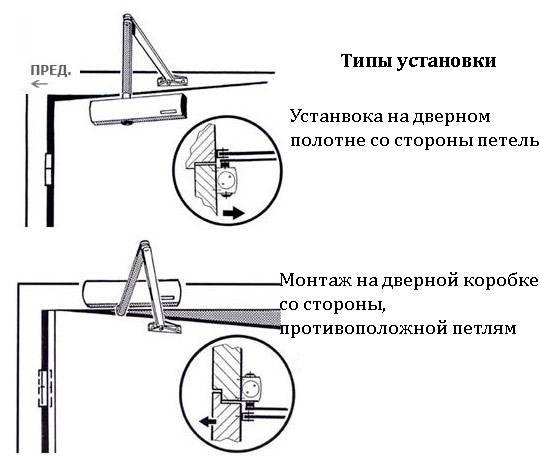

Схема установки доводчика зависит от направления открывания двери. Существует несколько типов:

Дверь открывается в том направлении, в котором расположен доводчик. Корпус в этом случае устанавливается на створку, а рычажная система – на раму.
Она открывается наружу от доводчика. Схема становится противоположной – направляющая крепится к подвижной створке, а корпус – к раме.

Обратите внимание, что регулировочные винты оборудования будут установлены в направлении петель (буквенное или цифровое обозначение можно найти на наглядной инструкции).

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,1,0,0,0 –>

Шаг второй: использование блочной цитаты

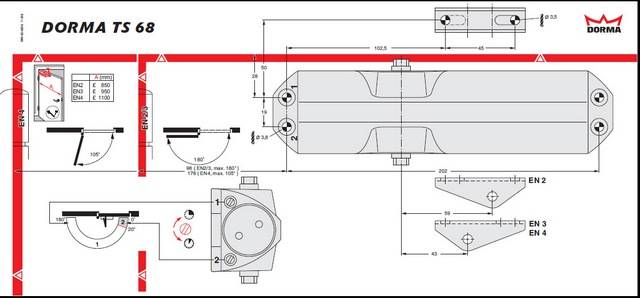

Доводчики поставляются в комплекте с обязательной схемой установки 1 к 1. Это значительно облегчает монтаж устройства, требуя только аккуратного обращения и специальных инструментов. На схеме показано положение рычага и корпуса.

p, blockquote 8,0,0,0,0 –>

Помните! В шаблоне всегда учитываются все возможности монтажа – левосторонняя или правосторонняя дверь, внутреннее или внешнее открывание.

Шаблон также учитывает классы дверей, для которых предназначен доводчик, что может изменить место установки (класс En выбирается в зависимости от веса и размера дверного полотна при покупке устройства). Для каждого типа применения построены различные цвета или типы линий (сплошные, пунктирные).

p, blockquote 10,0,0,0,0 –>

Шаг третий: пошаговая установка

Прежде чем приступить к установке доводчика, необходимо точно и очень точно установить прилагаемый шаблон на дверное полотно в соответствии с инструкциями (по линии). Для этого используйте тонкую клейкую ленту. Затем с помощью дырокола отметьте центры отверстий. Затем перейдите к установке:

С помощью крепежных элементов установите корпус, определяя по положению регулировочных винтов правильность установки.
Затем установите систему коленных рычагов на противоположной стороне двери. Иногда части рычажной системы поставляются в комплекте, соединенные вместе. Петлю необходимо временно снять; она устанавливается на место при регулировке доводчика.
Установлена нерегулируемая часть рычажной системы – локоть. Ось доводчика используется для его установки и закрепляется гайкой и ключом.
Если доводчик устанавливается для плавного и бесшумного закрывания дверного полотна, колено доводчика должно быть расположено перпендикулярно двери. Рычаг должен быть расположен под углом к дверному полотну. Детали доводчика должны быть соединены, когда дверь полностью закрыта.
Если целью установки доводчика является укрепление двери (если на полотне используется уплотнитель или защелка), то жесткий рычаг устанавливается перпендикулярно двери. Длина регулируемого локтя подогнана под жесткий механизм. Такая установка усиливает пружину доводчика и ускоряет движение закрывания.
Монтаж завершается соединением двух частей колена с помощью шарнира.

Монтажный комплект доводчика содержит все необходимые крепежные элементы для установки на деревянные, пластиковые и металлические двери (если использование механизма подходит для данных классов полотен). Вот чем саморезы для дерева отличаются от крепежа для металла.

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0,0 –>

нюансы нестандартных установок

В некоторых случаях доводчики для межкомнатных дверей или тяжелых входных дверей требуют альтернативного способа установки. При этом используются монтажные скобы и угловые кронштейны. В некоторых моделях они входят в комплект, в других их нужно приобретать отдельно:

Если дверной проем оказывается слишком глубоким и не позволяет установить ручку-рычаг на раму, используется монтажный кронштейн.
Иногда возможна обратная ситуация, и для крепления вместе с корпусом устройства используется уголок.
Конструкция двери не всегда позволяет установить корпус доводчика (резьба или высокое остекление), в этом случае используется монтажная пластина, на которую устанавливается корпус устройства.
Если дверь выступает за пределы коробки или пространство над дверным полотном не позволяет установить рычаг доводчика, для выравнивания и фиксации корпуса используется монтажная пластина.

Выбор пластины или угла зависит от конструкции дверного полотна и размера доводчика. Сотрудник магазина поможет вам определиться с выбором.

p, blockquote 15,1,0,0 –>

p, blockquote 16,0,0,0,0 –>

Специальные характеристики для доводчиков скрытого монтажа

Устройства скрытого монтажа могут быть отдельно стоящими, подвесными и навесными. Первый тип используется в стеклянных конструкциях, реже – в пластиковых и деревянных. Он устанавливается в процессе монтажа двери. Высочайшие скрытые механизмы требуют особой точности и предельной осторожности. Перед их установкой необходимо сделать специальное отверстие в дверном полотне, в которое будет устанавливаться корпус доводчика.

p, blockquote 17,0,0,0,0 –>.

Общие принципы установки аналогичны установке рычажного доводчика своими руками. Однако не все внутренние конструкции подходят для этого варианта, так как лист слишком тонкий. Металлические двери, с другой стороны, оказываются слишком тяжелыми для такого типа устройств, и лучшим решением становится использование механизмов с внешним рычагом.

p, blockquote 18,0,0,0,0 –>

Дверные петли со встроенным доводчиком

Петли со встроенным доводчиком – это скрытые устройства, предназначенные для легких конструкций. Идеально подходят для межкомнатных дверей, они совершенно незаметны и легко устанавливаются. Достаточно инструкции по установке стандартных дверных петель для скрытого или поверхностного монтажа.

p, blockquote 19,0,0,0,0 –>

Помните! Дверная петля с доводчиком по внешнему виду не отличается от обычной дверной петли. У него только цилиндр петли немного больше.

Установка петель не рекомендуется для дверей из массива дерева, пластика или металла. Хрупкость их конструкции будет работать против износа, что приведет к быстрой поломке. Тяговое усилие этих изделий подходит только для самых легких полотен.

p, blockquote 21,0,0,0,0,0 –>

Самой сложной частью установки доводчика является определение правильной оси. Такой тип конструкции устанавливается с незначительным нарушением вертикального положения. Если установщик не обладает достаточными навыками в этом виде монтажа, лучше воспользоваться услугами профессионала.

p, blockquote 22,0,0,1,0 –>

p, blockquote 23,0,0,0,0,0 –>

Регулировка доводчиков после установки

Доводчик для внутренних или наружных дверей не может быть правильно установлен без этапа окончательной регулировки и тонкой настройки. Первая установка не всегда приводит к правильному функционированию устройства, что приводит к поломке. Эти механизмы также требуют периодической регулировки, которая происходит в течение сезонов.

p, blockquote 24,0,0,0 –>

Первое, на что следует обратить внимание, это скорость, с которой движутся ворота:

Если створка открывается слишком медленно, отрегулируйте пружину доводчика.
Гайка, обозначенная в инструкции буквой или цифрой, отвечает за сжатие.
Головка клапана поворачивается по или против часовой стрелки в соответствии с инструкцией, но не более чем на 2 оборота в одном направлении.

Обычно в доводчиках имеется 2 управляющих клапана. Третий клапан встречается в редких моделях. Если первый отвечает за регулирование скорости, то второй используется для плотного закрытия ворот. Третий клапан отвечает за движение створки под углом 90 или 80 градусов.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Функция hold-open позволяет удерживать дверь открытой под заданным углом (обычно 90 градусов). Однако не все доводчики оснащены им. Эту опцию можно приобрести вместе с механизмом или установить позже при необходимости.

p, blockquote 28,0,0,0,0 –>.

Внимание! Масло во многих доводчиках необходимо менять в процессе эксплуатации, так как масло может потерять свою вязкость во время работы и из-за перепадов температуры.

Рекомендуется менять масло не реже двух раз в год, летом и зимой. То же самое относится к движущимся частям, которые следует смазывать специальным маслом.

Установка дверного доводчика: основные шаги и все, что вам нужно

Дверные доводчики рекомендуются для дверей в частных домах и на предприятиях. Но эти устройства, позволяющие удобно пользоваться дверью, весьма разнообразны. Выбирать и устанавливать их нужно очень тщательно.

Особенности выбора дверного доводчика

Доводчики с внутренней и внешней стороны двери должны обеспечивать автоматическое закрывание полотна. Самый простой тип устройства – масляный затвор, который работает за счет перемещения жидкости под давлением пружины. Когда дверь открывается, пружина сжимается. Как только ручка отпускается, она открывается и плавно зацепляет створку.

Однако простейшие устройства сейчас используются крайне редко. Более современные конструкции часто основаны на реечном механизме. Такой тип передачи усилия обеспечивает максимально плавное движение пружины. Однако его нельзя использовать для устройств с раздвижными каналами. В кулачковой системе мощность должна передаваться через специальный кулачок, изготовленный из стального профиля в форме сердца.

Изменяя профиль, можно добиться определенной интенсивности сжатия. Это обеспечивает комфортное закрывание дверного полотна. При выборе доводчика для наружных дверей самое важное, что необходимо учитывать, – это момент инерции. Этот фактор, который напрямую связан с весом и шириной корпуса двери, отражен в стандарте EN 1154. Изделия, классифицированные как EN1, могут использоваться только на внутренних дверях, и только самых легких.

Если доводчик устанавливается на стальную входную дверь, он должен соответствовать требованиям стандарта EN7. Что важно: помимо доводчиков с определенным уровнем, существуют также регулируемые элементы. Их обозначение начинается с наименьшей силы закрытия и наибольшего уровня, разделенных тире. Полную информацию об этом можно найти в таблицах в технической документации.

Способ передачи крутящего момента также очень важен. Если для этой цели используется рычаг, то он состоит из пары соединенных осей. Когда створка открывается, эти оси сгибаются в определенной точке. Такое устройство само по себе достаточно надежно и может служить долгое время. Однако полностью открытый механизм очень легко повредить хулиганам.

Системы со скользящим каналом отличаются тем, что свободный край рычага перемещается по специальному углублению. Доступ к самому рычагу проблематичен, что затрудняет вандализм. Но для того, чтобы открыть дверь, требуется приложить больше усилий. Использование коробки передач с кулачковым приводом позволяет несколько компенсировать сложность перемещения. Именно это позволяет наиболее эффективно передавать кинетическую энергию.

Напольные конструкции, как ясно из их названия, устанавливаются в пол. Тому, кто хочет что-то сломать, практически невозможно проникнуть в эти компоненты. Если дверное полотно открывается в двух направлениях, оно устанавливается на шпиндель доводчика. Если она открывается в одном направлении, то устройство располагается рядом со створкой. Этот тип доводчиков обычно используется на дверях в магазинах и подобных учреждениях.

По своей работе рамный блок мало чем отличается от напольного. Однако точка крепления отличается. Что касается вариантов монтажа, то доступны схема поверхностного монтажа и три варианта скрытого монтажа. Доводчик можно скрыть

в полу;
В кадре;
в дверном полотне.

Для пластиковых дверей, как и для деревянных, обычно приходится выбирать относительно хлипкие доводчики. Однако если конструкция большая и листья тяжелые, следует использовать более мощное устройство. Важно: при недостаточном усилии открывания рекомендуется устанавливать два блока. Самое главное, что их действия должны быть полностью синхронизированы. Скорость, с которой устройство закрывает дверь, не стандартизирована, и пока нет даже строгих данных.

Важно обратить внимание на то, как быстро дверь полностью закрывается. В противопожарных дверях скорость закрывания должна быть как можно выше, чтобы предотвратить проникновение дыма и распространение огня. А там, где они есть, требуется минимально возможная скорость:

маленькие дети;
пожилые люди
люди, которые плохо передвигаются (инвалиды и тяжелобольные);
домашние животные.

Скорость фиксации определяет, как быстро ремень проходит последнюю часть своего пути при закрытии. Этот параметр учитывается только в том случае, если защелка имеет храповой тип. Однако, поскольку не всегда ясно, где будет установлен доводчик, лучше выяснить это значение при покупке доводчика. В общественных местах, в отличие от частных домов, функция отложенного открывания очень важна. Рано или поздно отдельные посетители попытаются открыть дверь с чрезмерным усилием – и тогда тормоз доводчика не даст створке удариться о стену.

Остановка дверного полотна в открытом положении важна в основном для медицинских и подобных учреждений. При переносе носилок нет необходимости в дополнительной поддержке полотна каким-либо образом. Иногда в этой функции заинтересованы и склады. Там также необходимо беспроблемное перемещение тяжелых и объемных грузов. Альтернативным решением часто является дверь с задержкой закрывания.

Если доводчик устанавливается на входной двери, он должен быть термостойким (т.е. предназначенные для работы при температуре от -35 до 70 градусов Цельсия) в большинстве регионов России. Только в самых холодных местах имеет смысл приобретать морозостойкие конструкции, способные работать при -45 градусах. В помещениях используются обычные доводчики, которые не могут работать при температурах ниже -10 и выше +40 градусов. Диапазон температур зависит от типа масла в механизме.

Помимо тепловых свойств, необходимо также учитывать направление, в котором будет открываться дверь. Доводчик может двигаться влево, вправо или в обоих направлениях. Универсальные конструкции являются наиболее распространенным выбором, тем более что их можно переконфигурировать при изменении хода открывания створки. Тип крепления устройства также может иметь значение. Полностью герметичные устройства стоят относительно недорого – но если в них произойдет утечка масла или возникнет какая-либо другая неисправность, нет смысла думать об их ремонте.

Всегда рекомендуется проверять срок службы устройства, о котором идет речь. Надежные производители поставляют доводчики, способные выдержать миллионы закрываний дверей. Но, конечно, за такое техническое совершенство платит потребитель. Еще один вопрос, который частично связан с предыдущим, – это гарантия. Те компании, которые дают гарантию менее 12 месяцев, не покупают доводчики.

Другие параметры тесно связаны с типом установленной двери. Например, если это дверь из ПВХ, достаточно доводчика, рассчитанного на EN1. Полностью остекленные конструкции уже оснащены изделиями EN2. Если выбрана массивная древесина, требуется класс 4 или 5. Внимание: слишком большие устройства не рекомендуются – это приводит к ускоренному износу петель и значительно усложняет жизнь.

Напольные доводчики обычно устанавливаются на алюминиевые арочные двери. В этом случае обратные контуры монтируются в порог. Доводчик для шкафа-купе обычно представляет собой специальный верхний доводчик. Они заменяют стандартные узлы роликов. Примечание: нет необходимости заменять нижние ролики.

Ступени для крепления двери

Макет

Часто бывает необходимо установить доводчики на наружные двери. Обычно схема разрабатывается таким образом, чтобы корпус заканчивался в помещении. Однако в случае моделей с повышенной морозостойкостью это не является существенным вопросом. Отметьте на чертеже диаметр необходимых крепежных элементов. Это позволит более точно подобрать доводчик и сверла для установки. При необходимости рекомендуется обратиться к специалисту. Когда дверь открывается в сторону доводчика, корпус располагается на полотне. Но рычажный комплекс располагается на раме. Иной подход требуется, когда дверь должна открываться наружу от доводчика. Затем блоки меняются местами. Скользящий канал должен быть размещен на корпусе двери, а основная часть устройства – на раме.

Выбор варианта установки

При установке доводчика для поверхностного монтажа необходимо выполнить следующие действия

Определение места установки;
Выбор внешнего (или внутреннего) расположения;
Определение направлений, в которых устройство должно открывать дверь;
Применяя схему установки, прилагаемую к каждому официально поставляемому изделию, установите его на дверное полотно и коробку.

На последнем этапе отметьте места, где будут сделаны отверстия. Можно даже делать пустые пометки на листе бумаги. Просверлите отверстия для крепежа с помощью дрели. Шаблон всегда содержит полный набор опций установки. Он указывает, на какую дверь будет устанавливаться доводчик – правую или левую, и будет ли он поворачиваться внутрь или наружу.

Кроме того, шаблон показывает, какие категории дверей могут быть оснащены доводчиком. Здесь также показано, в каких случаях точки крепления могут быть изменены. Выделив каждый вариант цветом или пунктирной линией, легче избежать путаницы. Важно: Если дверь изготовлена из алюминия или нержавеющей стали, необходимо использовать специальные крепления – так называемые распорки. Они помогают избежать повреждения материала, к которому они прикреплены.

После нанесения разметки на схеме и шаблоне корпус доводчика и рычаг или шток крепятся к створке (раме) с помощью винтов. Второй сегмент рычага прикреплен к телу. Затем рычаг может быть соединен вместе, образуя своего рода “колено”. Однако это не всегда является правильным решением для работы. Для калиток или ворот с необычным внешним видом требуются альтернативные решения.

В этой ситуации параллельный монтаж на плите или использование монтажных скоб иногда является оптимальным решением. Уголки помогают, если рычаг не может быть закреплен на поверхности рамы. В некоторых случаях сближенные корпуса размещаются на углу над верхней рамой. В этом случае рычаги прижимаются к створке. В качестве альтернативы на дверь ставится тарелка и выводится за верхний край.

Затем к этой пластине крепится корпус. Рычаг в этом варианте обычно располагается на дверной коробке. Чтобы максимально увеличить площадь фальца, кожух крепится к створке обычным способом. Затем рычаг крепится к монтажной пластине. Существует и другой способ: в этом случае пластина устанавливается на раму, монтируется корпус, а рычажный элемент крепится к дверному полотну.

Как установить: пошаговая инструкция

Однако просто выбрать тот или иной подход к установке доводчика недостаточно. Необходимо соблюдать строгую последовательность работ. Чтобы сделать это правильно своими руками, шаблон крепится к дверному полотну с помощью тонкой клейкой ленты. Затем берем дырокол и отмечаем центральные точки отверстий. Теперь корпус может быть установлен с помощью стандартных крепежных элементов. Точность установки определяется положением регулировочных винтов. Далее настало время установить систему рычагов. Стандартные правила гласят, что он должен быть установлен на стороне, противоположной двери. В некоторых случаях система навески поставляется уже в собранном виде. В этом случае петля должна быть снята на время проведения работ – только после этого ее следует вернуть в правильное положение.

Теперь необходимо зафиксировать сегмент, который нельзя отрегулировать, – локоть. Для того чтобы подвесить его в воздухе в точном положении, используется самозакрывающаяся ось. Он крепится гайкой, которая затягивается гаечным ключом. Важно: при установке доводчика во избежание шума колено крепится только одним способом – под углом 90 градусов к двери, в соответствии с инструкцией. Рычаг устанавливается под одинаковым углом к дверному полотну, а соединение компонентов происходит только при полностью закрытой двери.

Это делается по-другому, когда сначала выполняется штамповка усиленного листа. В этом случае само полотно оснащается уплотнителем или защелкой, а жесткий рычаг устанавливается под углом 90 градусов к двери. Прогиб регулируется, но его длина должна обеспечивать нормальную работу механизма. Такой подход поможет увеличить скорость последнего закрылка. Завершите сборку, соединив два сегмента вместе с помощью шарнира.

Советы по использованию

Даже если доводчики установлены по всем правилам, иногда приходится вмешиваться в их работу. Однако, чтобы избежать такой необходимости, необходимо соблюдать некоторые элементарные правила. Устройство должно самостоятельно закрывать дверь – это его основная задача. Если скорость закрытия слишком быстрая или слишком медленная, нет необходимости помогать или препятствовать закрытию двери. В таких случаях необходимо отрегулировать механизм.

Не злоупотребляйте способностью двери оставаться в открытом положении. Кроме того, под дверным полотном не следует размещать лишние предметы. Также избегайте висеть на двери или использовать ее для катания. Дети любят такие развлечения – и вам нужно внимательно следить за ними. Если вы заметили, что устройство не работает должным образом, проверьте, нет ли утечки масла.

Однако регулировку внутренней части механизма все же следует доверить профессионалам. В комплект входит прочная пружина, с которой следует обращаться осторожно. Однако есть возможность регулировать скорость, затягивая или ослабляя специальные винты. Примечание: Их не следует снимать полностью, так как это может привести к негерметичности доводчика. Перед выполнением этой работы еще раз ознакомьтесь с технической документацией, чтобы свести риск к минимуму.

Ремонт или замена

Небольшие протечки в доводчиках можно устранить с помощью герметика. Однако, когда канал, через который происходит утечка масла, очень большой, этот метод не поможет. Более того, он бесполезен, если жидкость откачана на 100%. Остается только замена замыкающего. Если резервуар заполнен плохо, добавьте синтетическое автомобильное масло или жидкость для амортизаторов (заливается через специальные клапаны).

Стержень можно отремонтировать своими руками:

очистите его от коррозии и защитите изоляционным составом;
заварить трещины и мелкие зазубрины (затем зашлифовать швы);
Осторожно выпрямите изогнутые или погнутые участки, следя за тем, чтобы рычаг оставался целым.

О том, как установить дверной доводчик своими руками, смотрите на видео ниже.

Основные способы установки доводчиков, варианты правильной установки на пластиковые и металлические двери

В наше время установка доводчика, особенно на входной двери, является обязательным условием, так как он сохраняет тепло в доме, снижает уровень шума, защищает людей и стены от нападений. Проще воспользоваться услугами специалиста, но если у вас есть необходимые инструменты и некоторый опыт в монтажных работах, то установить такое устройство своими руками не составит труда. Важно тщательно подготовиться, изучить инструкции, понять особенности конструкции и тщательно установить и отрегулировать механизм.

На рынке представлено большое количество моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярными являются недорогие планки, которые крепятся к верхней части двери и возвращаются в исходное положение с помощью рычага. Помимо традиционных рычагов, выступающих из стены, существуют эстетически привлекательные, менее подверженные вандализму, но и более дорогие системы с параллельными или раздвижными звеньями.

Прочность устройства должна соответствовать весу и размеру дверного полотна. Дверные доводчики делятся на 7 классов. Устройства класса 1 устанавливаются на двери шириной до 750 мм и весом до 20 кг. Самые мощные устройства класса 7 предназначены для дверей шириной до 1600 мм и весом до 160 кг. Для более широких или тяжелых дверных полотен используются два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все доводчики основаны на сочетании заполненного маслом резервуара и пружины, которая накапливает энергию открывания. Устройство закрывает дверцу при отпускании пружины, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, то при низких температурах масло загустеет, и закрывание замедлится. Доводчик, не рассчитанный на работу в таких условиях, может выйти из строя. В то же время существуют устройства с отверстиями, которые автоматически расширяются при низких температурах, восстанавливая тем самым нормальную скорость закрытия.

Многие доводчики имеют дополнительные опции, такие как фиксация открытия, блокировка открытия, отложенное закрытие и другие.

Более сложные и изощренные кулачковые механизмы могут быть установлены в различных местах. Иногда они уже встроены в дверное полотно на заводе. Их также можно установить под порогом или внутри дверной коробки. Однако такая работа сложнее и должна выполняться специалистами.

Установка дверного доводчика: Методы и типы установки

При подготовке к установке доводчика следует тщательно проверить состояние рамы, петель и запорных механизмов. Дверное полотно не должно раскачиваться или упираться в раму. Качественная регулировка облегчает установку и обеспечивает надежную и длительную безотказную работу устройства.

Способ монтажа доводчика зависит от конструкции механизма, дверной коробки и направления открывания двери. При открывании внутрь доводчик устанавливается на створке, а рычаг – на раме над ней. При открывании наружу блок устанавливается на раме, а рычаг – на створке.

Доводчик не следует использовать в качестве дверного доводчика. Для этого используют специальные приспособления в виде ограничителей, которые устанавливают на полу или стене.

Как установить

Для правильной установки доводчика к устройству прилагаются шаблоны, на которых отмечены места крепления механизма и самого рычага. В зависимости от установки двери (справа или слева) и других особенностей, если они предусмотрены в модели, выберите соответствующий шаблон. Приложите шаблон к дверному полотну, повернув его в соответствии с выбранным способом установки, и закрепите его клейкой лентой. Обратите внимание, что регулировочные винты на конце механизма всегда должны быть повернуты в сторону петель.

Точки крепления винтов (4 для самого доводчика и 2 для кронштейна) отмечены на шаблоне. Затем просверлите отверстия для доводчика и кронштейна рычага с помощью сверла с диаметром, указанным в инструкции. Затем устанавливается механизм и рычаги. Колено жесткого рычага устанавливается на механизм на муфте и затягивается гайкой. Для предотвращения ослабления во время работы используется стопорная жидкость. В домашних условиях используются краски на масляной основе.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина колена изменяется путем вкручивания винтовой части. После первоначальной настройки два колена соединяются.

Варианты для правильной установки

Иногда доводчик может быть установлен различными способами. Например, треугольник, образованный створкой и двумя плечами рычажной системы, влияет на силу, действующую на раму. Для плавного закрывания двери регулируемая часть укорачивается так, чтобы она образовывала прямой угол с полотном. Для увеличения усилия закрывания регулируемый рычаг выдвигается, в этом случае прямой угол создается жестким локтем.

При установке механизма на деревянную дверь может потребоваться использование монтажных планок или уголков, которые не входят в комплект поставки, но доступны для всех моделей. Если косяк глубокий и проем находится снаружи, устройство монтируется на монтажный кронштейн, установленный на косяке таким образом, чтобы обе части механизма находились заподлицо с дверным полотном.

Если на раме нет плоской поверхности для установки кронштейна или доводчика, они должны быть установлены на предварительно закрепленную монтажную планку. При монтаже механизма на двери монтажная планка позволяет вывести механизм за край полотна, если любой другой вид крепления невозможен, неудобен или некрасив.

На пластиковых дверях

Аналогичным образом можно установить доводчик для пластикового дверного полотна. Разница заключается в меньшем весе листа. Может потребоваться компромисс между размером и весовой категорией доводчика. Принято считать, что следует выбирать больший из двух классов, однако слишком прочный доводчик может повредить пластик.

Если пластиковый доводчик установлен правильно и аккуратно, это поможет продлить срок его службы.

На металлических дверях

При установке доводчика на металлическую дверь класс эффективности следует выбирать в зависимости от веса двери. Сверло предварительно размечено перфоратором для обеспечения подготовки отверстий в правильном месте. В зависимости от толщины металла для крепления используются саморезы или болты. В последнем случае винты должны быть нарезаны до установки устройства.

Регулировка

Последним и не менее важным этапом установки является регулировка. Два регулировочных винта используются для настройки скорости движения ворот:

в начале закрытия;
на заключительном этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно, если устройство установлено на входной двери.

Кроме того, эти модели могут быть оснащены различными опциями, которые можно соответствующим образом адаптировать.

Как установить дверной доводчик: сделай сам

Многие из нас помнят старые устройства, которые использовались для самостоятельного и плотного закрывания дверей, входов, ворот и т.д. Для этого использовались обычные пружины, противовесы с тросами и шкивами, и даже резиновые ленты или куски старых шин были приспособлены умельцами для таких целей. Сегодня проблемы решаются гораздо проще и эффективнее, ведь можно купить доводчик.

Как установить дверной доводчик

Покупка доводчика – это половина успеха, поскольку необходимо правильно его установить. Конечно, вы можете обратиться за помощью к мастеру, но если вы понимаете, как аккуратно установить доводчик, вы сможете сделать эту работу самостоятельно.

Общая информация о дверных доводчиках

Доводчик – это механическое устройство, которое накапливает потенциальную энергию при открывании двери и использует ее для плотного закрывания двери. Аккумулятор” обычно представляет собой сильную пружину.

Усилие может передаваться на пружину и обратно на дверное полотно одним из двух способов:

1. дверные доводчики с внутренней гидравлической системой и реечным механизмом передачи усилия.

Когда дверь открывается, шестерня на рычаге поворачивается, передавая усилие через шток на поршень (вверху), который сжимает пружину.
При снятии внешнего усилия открывания пружина стремится вернуться в исходное положение (нижняя часть рисунка). Он давит на плунжер, заставляя вращаться шестерню, которая передает усилие на рычажную систему доводчика.

Плавность работы обеспечивается системой щелей и каналов, через которые проходит масло, заполняя весь корпус доводчика. Регулируя ширину канала, можно точно контролировать гладкость всего устройства.

Это наиболее распространенная система, особенно для доводчиков с рычажным механизмом.

Видео: Конструкция и система подключения доводчика с рычажным механизмом

Дверной доводчик с кулачковым механизмом

Дверной доводчик с кулачковым механизмом

Это устройство имеет кулачок сложной эксцентрической формы (в форме сердца), поддерживаемый с обеих сторон роликами. Когда дверь открывается, выступающая часть кулачка сжимает пружину, которая при возвратном движении заставляет кулачок вращаться в обратном направлении, что приводит к плавному закрытию двери. Крутящий момент регулируется путем изменения геометрии профиля кулачка.

Это чаще встречается в доводчиках с воздуховодом или в устройствах скрытого монтажа.

Еще один вид сближения – место установки. Подавляющее большинство устройств предназначено для поверхностного монтажа. Однако иногда по эстетическим причинам или когда невозможно установить механизм сверху (например, в случае стеклянных дверей или когда он может нарушить дизайн) могут использоваться другие схемы: скрытая установка в полу, в раме или в дверном полотне.

Дверные доводчики делятся на два типа:

Дверные доводчики делятся на два типа: двухшарнирные и рычажные. Преимуществами являются простота и надежность конструкции, хорошая передача усилия, большой потенциал возможных регулировок и дополнительных функций. Недостатком является то, что выступающая система рычагов может понравиться не всем по эстетическим причинам. Он также более подвержен вандализму.

Доводчики раздвижной системы имеют раздвижной канал. Свободный конец рычага оснащен роликом и скользит в закрытом канале коробчатой формы. Преимуществами являются эстетичность, меньшая подверженность вандализму и возможность встроить в канал дверной ограничитель. Отсутствие выступающих частей позволяет устанавливать доводчики на дверях, расположенных близко к стенам. Недостатки – для открытия двери требуется большее усилие (сжатие пружины); ограниченные возможности регулировки и дополнительных функций.

Что нужно учитывать при выборе дверного доводчика?

Если вы решили оснастить двери в своей квартире или доме доводчиком, то перед покупкой необходимо знать его “размер”. Этот термин относится к классификации в соответствии с европейским стандартом EN 1154. Существует семь уровней усилия закрывания в зависимости от размера и веса дверного полотна:

При выборе подходящей модели следует учитывать максимальную стоимость двери. Например, если ширина полотна составляет 900 мм, а весит оно 70 кг, то следует приобрести доводчик размера EN-4.
Чтобы сделать его максимально удобным для потребителя, производители таких механизмов часто оговаривают определенный диапазон их возможностей. Например, в технической документации может быть указан диапазон “EN-2 ÷ EN-4”. В этом случае усилие определяется только особенностями установки доводчика.
В редких ситуациях, когда прочности одного доводчика недостаточно, можно устанавливать их парами.
Приобретите модель, которая подходит к существующей двери как можно ближе. Несоответствие размеров приведет к быстрому выходу доводчика из строя. Слишком большой доводчик вызовет ненужные трудности при нормальном открывании двери.
Если вы планируете установить доводчик на улице или в неотапливаемом помещении, необходимо проверить, доступна ли эта опция для вашей модели. Проблема заключается в том, что вязкость масла в гидравлической системе значительно изменяется при понижении температуры. Диапазон допустимых температур обычно указывается в паспорте изделия.
Функциональность выбранной модели можно оценить с первого взгляда. Основные регулировки для большинства доводчиков – это сила пружины, скорость и сила закрывания в диапазоне от 180º до 15º и от 15º до 0º в конечной фазе (доводчик). Кроме того, могут быть указаны и другие параметры:

– Специальный регулируемый гидравлический демпфер может быть использован для предотвращения резкого открытия ворот при слишком большом усилии или в случае сквозняка или порывистого ветра. Это предотвращает открывание двери, удары о соседние стены и случайные травмы.

– Часто бывает необходимо оставить дверь открытой на длительное время. Для этого необходимо использовать доводчик с механизмом фиксации открывания.

– Существуют ситуации, когда после каждого открытия двери и перед ее закрытием требуется пауза около полуминуты (например, кладовые, склады, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией отложенного закрывания.

– Если дверь имеет гибкое уплотнение или оснащена защелками, пригодится функция точного регулирования скорости и усилия.

– Если дверь двустворчатая, может потребоваться дополнительный механизм для координации равномерного закрывания обеих створок.

– Для “холодных” дверей лучше приобрести доводчик с системой “теплового демпфера”, который расширяется или сжимается, компенсируя изменения вязкости масла в гидравлической системе, реагируя на изменения внешней температуры.

Примерная последовательность установки доводчиков

Поскольку реечные доводчики являются наиболее распространенными в жилых помещениях, процесс установки будет рассмотрен на их примере. В целом Установка доводчиков с системой скользящих направляющих не сильно отличается, а в некоторых случаях является даже более простой задачей.

Прежде всего, необходимо определиться со схемой установки, которая зависит от направления, в котором открывается дверь:

– Если дверь открывается в сторону, где установлен доводчик, корпус будет прикреплен к дверному полотну, а рычажная система – к дверной коробке.

– Если дверь открывается наружу, от нас, то расположение противоположное – корпус находится на раме, а плечо рычажной системы или раздвижного канала – на двери.

В обоих случаях регулировочные винты на корпусе доводчика должны быть обращены к петлям.

Почти каждый современный доводчик поставляется с шаблоном в натуральную величину, что максимально упрощает процесс предварительного определения места установки корпуса и рычага.

Обычно в наличии имеются шаблоны для всех предполагаемых монтажных ситуаций – левых и правых дверей, открывающихся наружу или внутрь.

Кроме того, если доводчик может работать в нескольких классах стандартов EN, это также будет указано в шаблоне. Он может быть обозначен разными линиями, касающимися угла двери (как в показанном примере), или разными цветами для обозначения центров монтажных отверстий для каждого уровня (размера).

Итак, после того как мастер определился с размером и расположением деталей, можно приступать к сборке.

Шаблон крепится к дверному полотну по указанным линиям с максимальной точностью с помощью скотча. Используйте центральный пробойник, чтобы отметить центры отверстий, которые нужно просверлить.

Просверлите отверстия электродрелью с диаметром, указанным в инструкции по установке.

Закрепите корпус доводчика с помощью крепежа (саморезов), входящего в комплект. Еще раз проверьте правильность положения регулировочных винтов.

Следующий шаг – установка кронштейна (ножки) с коленом регулируемой рычажной системы.

Если части рычажного механизма в комплекте поставки соединены друг с другом, это соединение необходимо временно разобрать – его окончательная сборка будет произведена во время регулировки доводчика.

Установка кронштейна может зависеть от величины силы, действующей на доводчик.

Есть еще один нюанс. Кронштейн может быть несимметричным, поэтому его положение следует проверять с учетом требуемого усилия закрывания двери. В данном случае (на рисунке) показаны две позиции – для EN -2 и для EN -3 и 4.

Следующий шаг – установка жесткого, нерегулируемого колена рычажной системы. Он устанавливается на оси доводчика на пазы (обычно квадратные) и фиксируется гайкой с помощью гаечного ключа.

– Если приоритетом является плавное закрытие двери без стука, а сама дверь не оборудована защелкой или уплотнителем, колено регулируемого рычага располагается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Подключение происходит при полностью закрытой двери. Длина регулируемого рычага легко изменяется путем вкручивания или выкручивания на несколько оборотов винтовой части рычага.

Требуется закрывать дверь “с хлюпаньем

– Если для закрывания двери требуется усиление усилия доводки (установлен храповой замок или уплотнитель), схема немного изменяется. Жесткий рычаг должен быть расположен перпендикулярно дверному полотну, и длина регулируемого колена подгоняется под это положение. Таким образом, пружина доводчика изначально слегка нагружена, что увеличивает усилие при полном закрытии двери.

После того как этот “треугольник” отрегулирован, петля устанавливается между двумя локтями.

В принципе, на этом стандартная процедура установки доводчика завершена, и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести некоторые “сюрпризы”, требующие использования специальных монтажных планок (пластин) или уголков:

Если дверной проем слишком глубокий, невозможно установить ручку-рычаг непосредственно на дверную раму. В этом случае он устанавливается на монтажный кронштейн.

В “зеркальной” ситуации корпус доводчика должен быть установлен на монтажный кронштейн.

Конструкция дверного полотна не позволяет установить корпус доводчика на собственной поверхности (например, на высоком стеклопакете). В этом случае сначала устанавливается монтажная пластина, а затем корпус доводчика.

Дверное полотно немного выступает из коробки или пространство над ним не позволяет установить на него ручку. Для выравнивания корпуса и ручки рычага и создания условий для надежной фиксации необходимо установить монтажную пластину.

Сложная отделка двери не обеспечивает ровной площадки для установки корпуса доводчика. Решением является предварительная установка монтажной пластины.

Монтажные кронштейны или пластины обычно не входят в комплект доводчика, но доступны в широком ассортименте для большинства моделей.

Регулировка установленного доводчика

После установки доводчика его необходимо отрегулировать так, чтобы он был удобен для пользователя.

Скорость закрывания ворот можно регулировать в двух диапазонах. Положение и назначение регулировочных винтов может отличаться для разных моделей – это должно быть указано в инструкции, прилагаемой к изделию. Принцип регулировки более или менее одинаков.

Сначала необходимо установить дверь в закрытое положение, повернув соответствующий винт. Прочность и скорость работы засова напрямую зависит от веса и конструкции двери, ее замка-защелки (например, в подъездах с комбинированными замками защелка может быть довольно тугой) и периметральной уплотнительной петли, установленной вокруг проема. В любом случае, скорость движения ворот в зоне отделки не должна слишком сильно отличаться от движения в начальном секторе.

Затем следует установить наиболее подходящую скорость от полностью открытого положения до угла около 15º (перед окончанием). Дверь должна двигаться плавно, без рывков и остановок.

Очень осторожно поверните регулировочные винты в небольшом диапазоне – этого может быть достаточно. Чрезмерное затягивание или ослабление винтов может привести к повреждению механизма или утечке масла из корпуса.
Если вам необходимо увеличить усилие закрывания, вы можете увеличить предварительный натяг рабочей пружины доводчика с помощью специального винта.

Как упоминалось выше, некоторые более близкие модели имеют дополнительные функции. Указания по регулировке соответствующего изделия содержатся в инструкции по монтажу и эксплуатации, которые необходимо строго соблюдать.

Цены на популярные доводчики

Видео: Пример регулировки дверного доводчика

Некоторые рекомендации по использованию дверных доводчиков

Этот доводчик не является доводчиком, ограничивающим открывание двери. Для этого лучше использовать амортизирующие доводчики, которые устанавливаются на полу или на стене. Исключение составляют некоторые модели со скользящим рычагом – в этих случаях в направляющей может быть установлен ограничитель максимального открытия.
Не блокируйте двери с доводчиком в открытом положении, помещая тяжелые предметы на пути движения дверного полотна или привязывая их к ручке. Если вход должен оставаться открытым в течение длительного времени, отключите на это время рычажную систему.
Не пытайтесь увеличить скорость закрывания ворот вручную, так как это быстро приведет к износу механизма.
Не вешайте на дверь, не позволяйте детям кататься на двери и не вешайте значительный вес на ручки.
Доводчик будет работать правильно, если конструкция самой двери не имеет дефектов. Перед установкой доводчика убедитесь, что петли не ослаблены и не болтаются, створка не перекручена, а замки и защелки установлены правильно.
Если доводчик устанавливается вне помещения, он должен быть защищен от осадков и прямых солнечных лучей. Механизмы, установленные в таких “холодных” условиях, будут требовать сезонной регулировки два раза в год.
Шарниры рычажного механизма следует регулярно (не реже одного раза в год) смазывать консистентной смазкой.

Если соблюдать правила эксплуатации, то доводчик прослужит гарантированный производителем срок.

Читайте далее:
