Установка и регулировка дверного доводчика своими руками

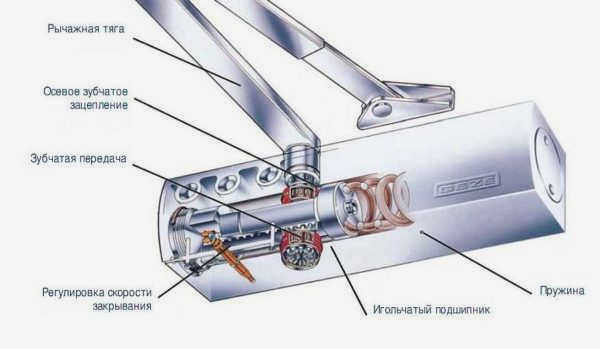

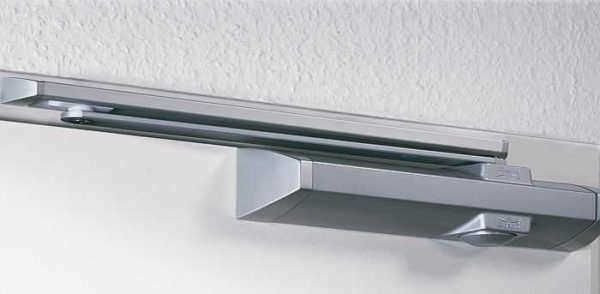

Чтобы предотвратить оставление двери открытой, раньше использовалась банальная пружина, сегодня можно использовать доводчик. В основе его конструкции лежит пружина, но более прочная, помещенная в металлический корпус и заполненная маслом для "замедления" процесса закрывания. Установка доводчика не является сложной задачей. Вы можете установить его самостоятельно примерно за 20-30 минут. Не более того. Поэтому берем дрель и устанавливаем его сами.

Классификация

Дверные доводчики классифицируются по усилию закрывания, которое они могут создать, в соответствии с EN 1154. Они делятся на 7 классов, которые обозначаются EN1 – EN7. При выборе класса обращают внимание на инерцию двери, т.е. ширину дверного полотна и вес одновременно. Если различные параметры ворот соответствуют разным классам, устанавливается более высокий класс.

Например, ширина ворот соответствует классу EN2, а вес – классу EN4. Класс 4 используется потому, что более легкая сила не справилась бы с нагрузкой.

Существуют дверные доводчики, которые относятся к тому же классу. В спецификации указан класс с одной цифрой – EN5. Они имеют небольшой диапазон регулировки усилия – в пределах одного класса. Есть устройства, усилие закрывания которых регулируется в нескольких группах. В этом случае диапазон разделен в обозначении – например, EN2-3. Последние более удобны в эксплуатации – скорость закрывания можно регулировать в зависимости от погоды. Однако стоимость таких моделей выше.

Подготовка к установке дверного доводчика

Правильно установленная дверь, не имеющая перекоса рамы, люфта петель и контакта торца дверного полотна с рамой, не требует дополнительной подготовки. Как правило, массивный корпус доводчика должен быть как можно менее заметным. В идеале он должен быть установлен на той стороне двери, которая большую часть времени скрыта от глаз.

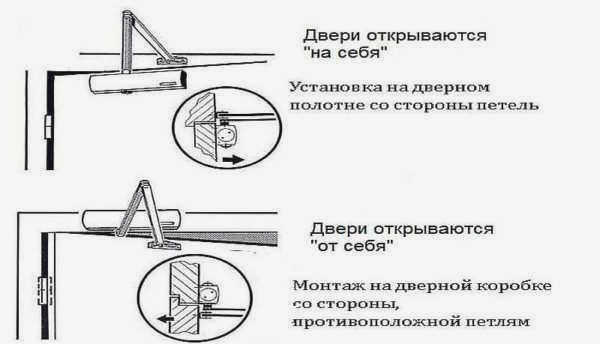

Если дверь открывается наружу, механизм доводчика крепится к дверной коробке, а рычаг – к дверному полотну.

Когда дверь открывается внутрь, в сторону пользователя, положение механизма меняется. Корпус доводчика крепится к двери, а рычаг – к дверной раме.

Будьте внимательны и не пренебрегайте этой информацией, чтобы избежать переделки и сохранить целостность дверного полотна.

Установка дверного доводчика

Монтаж доводчика – ответственная, но простая операция, которую можно выполнить, установив винты в отверстия.

Разметка с помощью шаблона

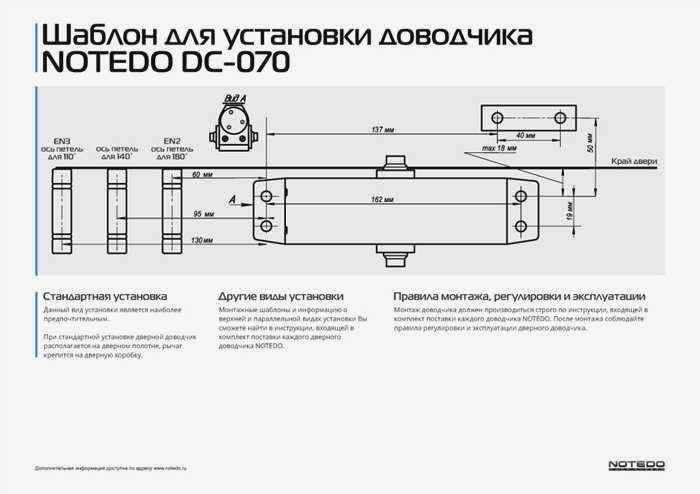

Все производители дверных доводчиков снабжают свою продукцию технической документацией, в том числе шаблоном 1:1 для разметки крепежных отверстий для установки изделия. Вот пример универсального шаблона для установки 3-ступенчатого дверного доводчика EN 3-5.

Одноступенчатые доводчики имеют простые шаблоны.

Для удобства шаблоны напечатаны с обеих сторон для сверления отверстий в дверях/коробках, открывающихся внутрь и наружу.

Инструменты для установки

Минимальный набор инструментов:

дрель (в случае деревянных дверей – шуруповерт);
линейка;
маркер или карандаш;
отвертка или шестигранная отвертка для металлических шурупов;
сверло с диаметром, рекомендованным производителем.

Установка доводчика

После того как отверстия просверлены, можно приступать к установке. Все всегда начинается с подгонки корпуса. Сначала необходимо разъединить рычаги. Это можно сделать, просто нажав пальцем на разъем. Они находятся на одной оси, на которой имеется круговой пружинный фиксатор. После установки корпусов рычаги необходимо защелкнуть на месте.

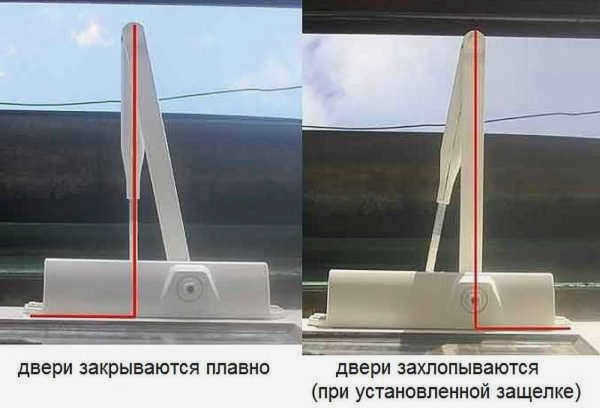

Регулировка рычагов

Этот шаг следует выполнять осторожно. Скорость работы доводчика и сила закрывания зависят от правильной регулировки рычагов.

Как установить доводчик

Перед началом работы проверьте комплектность устройства и подготовьте инструменты. Их немного: отвертка и дрель. Дрель в основном нужна "тройка", но необходимо определить диаметр крепежа. Кроме того, понадобятся линейка и карандаш. Производитель снабжает изделие шаблоном для установки. Это картонная или бумажная полоса, на которой схематично обозначен каждый элемент конструкции. На нем также отмечены монтажные отверстия.

Некоторые трудности могут возникнуть при приобретении отделочных конструкций, которые могут создавать усилия закрытия разных марок. Существуют также шаблоны, в которых монтажные отверстия каждого сорта обозначены разным цветом. Также были добавлены буквенные обозначения. Выбор остается за пользователем. Важное замечание. Схема шаблона нанесена на обе стороны планки. На одной стороне есть разметка для самозакрепления, на другой – для открепления. Ниже приведены пошаговые инструкции по правильной установке доводчика.

Как выбрать доводчик?

Прежде чем приступить к регулировке доводчика, необходимо ознакомиться со сроками. Первый раз – сразу после установки. В дальнейшем – в среднем два раза в год. Если входная система работает в условиях частых и резких перепадов температур, то регулировку нужно будет проводить чаще. Пружинная смазка чувствительна к температуре, что сказывается на работе всего узла. Процесс регулирования состоит из трех этапов.

Этапы регулировки следующие

Регулировка скорости закрывания створки.
Регулировка усилия ремня на коробке, или дохлопа, как его называют мастера.
Регулировка промежуточного хода.

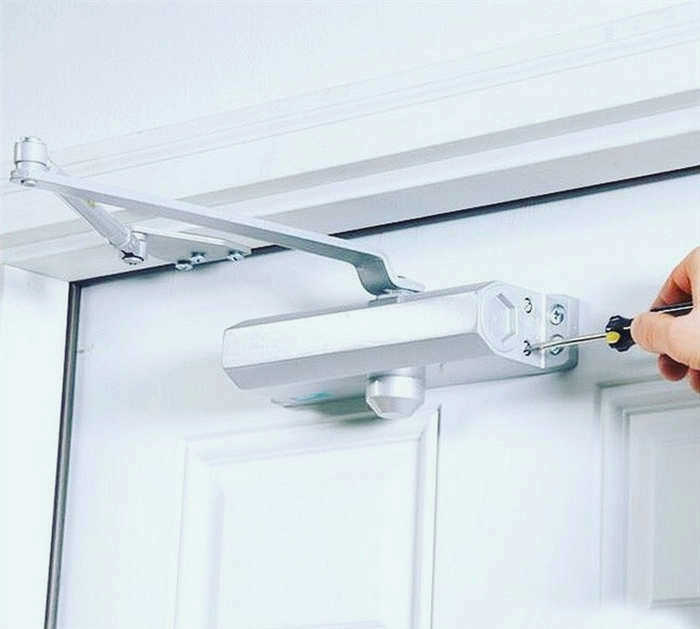

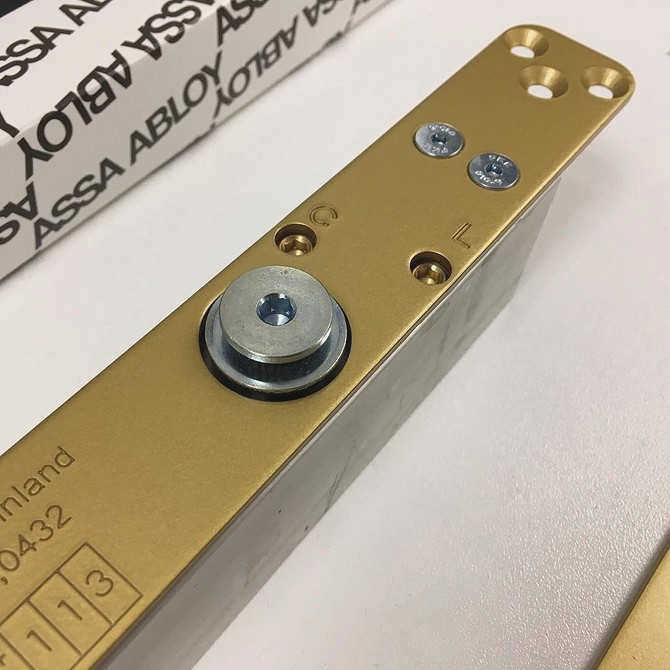

Для работы требуется только отвертка. Все регулировки выполняются с помощью этой отвертки. Самый простой способ их выполнения – изучить инструкцию производителя по регулировке доводчика. Мы же предложим общее описание процедуры, независимо от конкретной модели. Начинается все с проверки корпуса. На нем находятся регулировочные винты.

Обычно их два. Первый регулирует скорость, с которой движется крыло. Второй "отвечает" за время дохлопа. В некоторых моделях есть еще один регулятор. Он регулирует общую прижимную силу.

Instagram pro_locks

Instagram windows_service23

Рассмотрим пошагово, как отрегулировать доводчик.

Пошаговая регулировка

Снимите крышку с механизма, найдите клапаны управления.

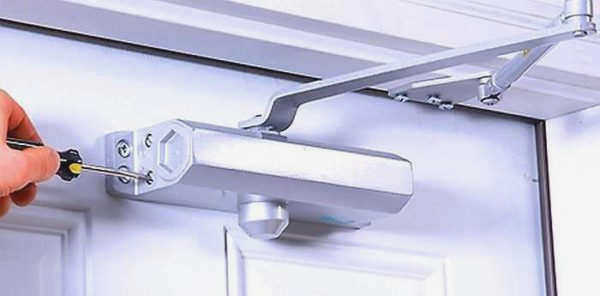

Поверните первый винт. Для ускорения – по часовой стрелке, для замедления – против часовой стрелки. Важный момент. Не затягивайте более чем на два оборота от нулевого положения.
Второй регулятор определяет время замедления. Ослабьте винт, если хотите уменьшить замедление, и затяните, если хотите его увеличить.
Проверьте правильность настроек. Для этого откройте и закройте створку.
