Чтобы легко осуществить процесс обвязки своими руками, разделим его на несколько этапов:
Каркасный дом из бруса своими руками: фото этапов строительства
Быстровозводимые дома привлекательны тем, что, имея готовый фундамент, сам дом можно возвести очень быстро. Например, строительство каркасного дома из бруса своими руками двумя людьми возможно в течение месяца без спешки. И это в том случае, если к строительству привлечены неопытные рабочие, которые только умеют держать молоток. Это объясняется тем, что сборка происходит пошагово: регулярное повторение простых действий. Важно лишь знать, как правильно собрать каждый элемент. Имея инструкции, понимая принцип построения, каркасный дом может собрать каждый.
Не менее привлекательным является и то, что стоимость каркасного строительства может быть сведена к минимуму. Точная сумма, необходимая для строительства, зависит от размера дома, используемых материалов (тип и порода дерева, отделка). В любом случае, это один из самых дешевых методов. (Читайте о методах строительства домов здесь)
Каркасные дома не единственные. Есть регионы, где дерево – это роскошь. Там ставят металлические каркасы. Хотя металл сегодня не дешев, он все еще относительно недорог.
Еще один момент. Многие спрашивают, можно ли оставлять каркасный дом без отделки и, если да, то на каких этапах. Ответ – да, и первый этап всем хорошо известен: готовый фундамент можно оставить на зимовку. Возможны даже следующие варианты утепления:
- Фундамент + каркас + крыша (без пола);
- Фундамент + каркас + крыша + обшивка OSB + ветрозащита;
- фундамент + каркас + крыша + облицовка OSB + ветрозащита + пол и потолок смонтированы и утеплены + перегородки.
Пошаговые инструкции по строительству с фотографиями

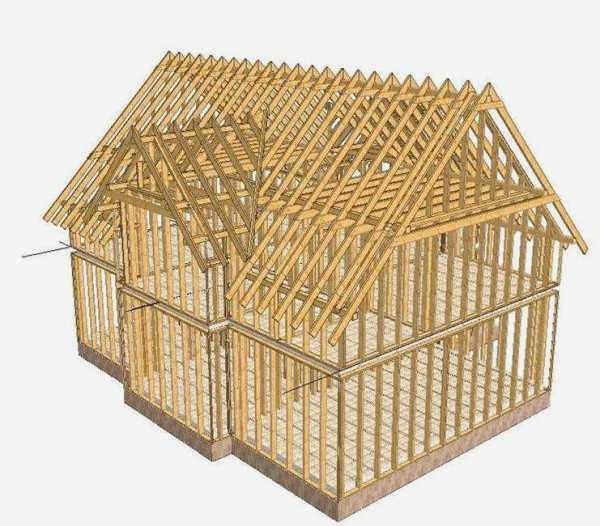

Существует несколько различных технологий строительства каркасных домов, но классическим методом строительства является канадский метод. Его также называют методом платформы, потому что сначала собирается пол каркасного дома, а затем на нем, как на платформе, собирается каркас стен. Мы расскажем вам, как построить дом по этому методу. С другими разобраться будет несложно: отличается только последовательность шагов.
Шаг 1: фундамент для каркасного дома
Выбор фундамента – это отдельная сложная и обширная тема. Необходимо учитывать геологическую ситуацию на участке, высоту расположения грунтовых вод, вес здания и сезонность жизни в нем, регион, в котором ведется строительство, снеговые и ветровые нагрузки. Однако в целом под каркасными зданиями часто сооружают свайные, свайно-балочные или плитные фундаменты.
В нашей стране пальма первенства в строительстве деревянно-каркасного дома своими руками принадлежит свайно-ростверковому фундаменту. Он быстро возводится, требует мало материалов, имеет правильные размеры, конструкцию и надежность. Он сочетает в себе преимущества свайного и ленточного фундамента, равномерно передавая нагрузку на все опоры.

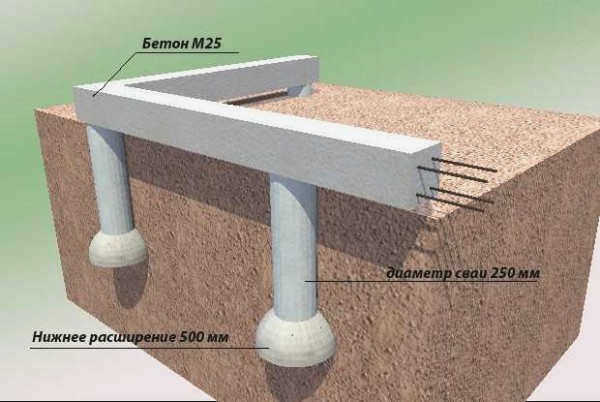

Сваи ТИСЭ более надежны при строительстве свайного или свайно-ростверкового фундамента. Благодаря расширенной пяте они обладают большей несущей способностью и лучше противостоят силам пучения.
Отверстия под сваи можно бурить ручным или механизированным буром. В качестве опорного материала используются гибкие трубы необходимого диаметра (необходимо намотать не менее трех слоев), закрепленные клейкой лентой. Другими вариантами являются асбестоцементные или ПВХ трубы необходимого диаметра. Внутри свай размещают три или четыре арматурных стержня, соединенных между собой в треугольную или квадратную форму. Арматура обрезается таким образом, чтобы она выступала над поверхностью сваи не менее чем на 0,7-0,8 метра. Все заливается бетоном марки не ниже М25 (о марках бетона читайте здесь).
Шаг 1: Подготовительные работы для строительства каркасного дома
Подготовительные работы для строительства каждого дома одинаковы и включают в себя
- Подготовка участка
- Планировка дома

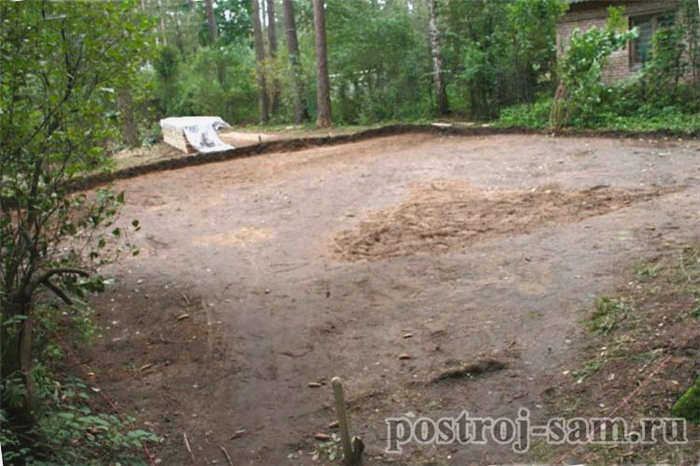

Подготовка участка.
Во-первых, участок земли должен быть очищен от растительности, если не весь, то хотя бы та область, где будет построен дом. Это значительно облегчит и сделает более точным разграничение строительной площадки.
Если участок под строительство имеет крутой уклон, его можно предварительно выровнять с помощью специальной техники, в зависимости от типа фундамента и вашего желания.
Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, вы значительно облегчите себе работу в будущем, а измерения в траве могут быть подвержены большой погрешности.

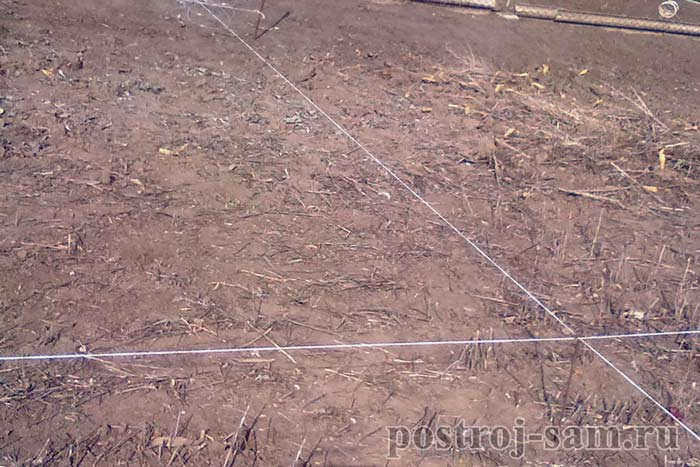

Разметка дома
Разметка – очень важный этап, так как от нее зависит расположение и ровность углов стен. Если разметка будет неточной, то исправить эту ошибку на последующих этапах будет очень сложно.
Разметка фундамента деревянно-каркасного дома, как и любого другого дома, обычно включает в себя предварительную разметку шипов (размечаются все наружные стены) и разметку всех внутренних стен.
Если вы хотите узнать, как правильно разметить фундамент дома своими руками, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью на эту тему. Учитывая большой объем информации, мне пришлось включить ее отдельно.
Шаг 2: фундамент для деревянно-каркасного дома своими руками
Большим преимуществом каркасного дома является то, что для его строительства подходит практически любой тип фундамента. Единственным ограничением является тип почвы на участке и ваши возможности.
Стоит отметить, что фундамент для каркасного дома своими руками заслуживает отдельного обсуждения и вынесен в отдельные статьи. Тем более что существует несколько типов подходящих фундаментов, и какой из них выбрать – решать вам.
Ниже я приведу обзор подходящих фундаментов для каркасного дома и обстоятельства, в которых каждый из них используется, а также ссылки на их подробное описание.
Свайно-винтовой фундамент для деревянного каркасного дома

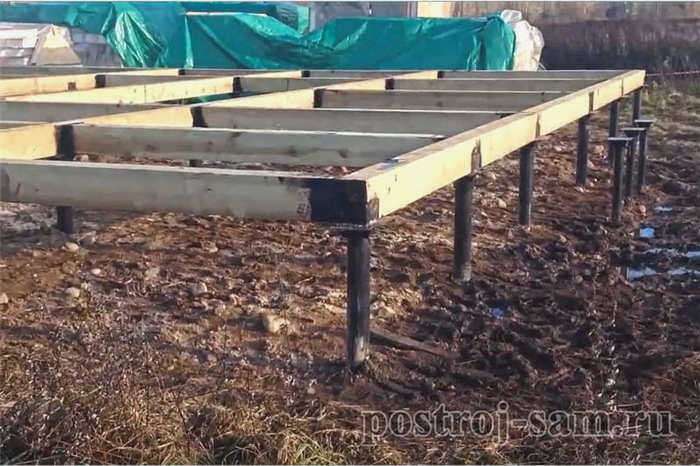

Наиболее распространенным типом фундамента для каркасного дома является свайный фундамент. Это практически самый простой и дешевый вариант для такого дома, тем более что установить свайно-винтовой фундамент своими руками несложно.
Такой фундамент подходит практически для всех почв, кроме скалистых. Особенно он подходит для болотистых почв, где плотные породы находятся глубоко в земле, в то время как другие типы требуют огромных затрат.
В целом, преимущества и недостатки свайно-винтовых фундаментов обсуждались в другой теме, которая поможет вам определиться с выбором опоры для вашего дома.
Мелкозаглубленные фундаменты
Фундаменты мелкого заложения также используются для строительства каркасный дом своими руками довольно часто. Это связано с относительно невысокой стоимостью его закладки и возможностью использования в доме бетонных полов.
Такой фундамент, в силу своей относительной хрупкости, требует тщательного соблюдения технологии закладки фундамента.
Определение типа грунта
Каждый дом стоит на фундаменте, который опирается на почву. На большей части территории нашей страны – глинистые почвы, которые имеют свойство увеличиваться в объеме при зимнем промерзании.
Морозная рябь характерна для глинистых, глинистых и супесчаных почв, а также гравелистых песков и крупнообломочных пород с содержанием глины 10% и более.
В значительной степени морозная рябь зависит от влажности почвы. При высоком ГВР вода поднимается по мелким капиллярам к поверхности почвы, где зимой превращается в лед.
Поверхностные талые и дождевые воды также насыщают грунт влагой. Это может привести к замерзанию фундамента или его частей. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению конструкции.
Деревянно-каркасный дом намного легче кирпичного или бетонного. Он не требует тяжелого фундамента, опирающегося на глубокие плотные слои земли ниже уровня промерзания. Однако он не способен противостоять волновым силам мороза, создающим противодавление из-за своей большой массы.
Чтобы построить легкий каркасный дом из бруса 6х6 своими руками и избежать преждевременного разрушения, при проектировании, строительстве и эксплуатации здания используются методы борьбы с морозами:
Конструкция фундамента должна позволять строению двигаться вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;
Предотвращение переувлажнения нижележащих слоев почвы. Это достигается за счет дренажа под фундаментом, через фундамент вокруг здания, за счет отвода дождевой воды и стоков через систему ливневой канализации;
Теплоизоляция подножий, цоколей и фундаментов помогает предотвратить замерзание воды в окружающих слоях почвы;
Эти меры включают горизонтальную и вертикальную гидроизоляцию фундамента дома. Хотя морозные пульсации грунта не оказывают прямого воздействия, защищенные от влаги строения лучше противостоят любым внешним воздействиям.
Установка дома на участке
Строительство небольшого каркасного дома 6х6 своими руками начинается с выбора участка. Размещать его на участке следует не только в соответствии с вашими личными пожеланиями.
Требования СНиП 30-102-99 и архитектуры района или города регламентируют размещение строений на участке. Каркасный дом относится к III-IV пожарной категории, поэтому от соседнего существующего здания должно быть расстояние не менее 15 м. Септики, туалеты, сараи для животных должны находиться на расстоянии 7-12 м. Жилище должно находиться на расстоянии не менее 5 м от красной линии и 3 м от забора.
Второе важное условие – дом рекомендуется размещать в самой высокой точке участка. Тогда талая и дождевая вода будет свободно стекать по склону, не попадая под фундамент.
Третий фактор, который необходимо учитывать, – это ориентация дома относительно основных точек компаса. Желательно строить дом в северной или северо-западной части участка. Именно в это время солнце освещает участок большую часть дня, а остекленные проемы выходят на юг или восток.
Кроме того, будущее здание должно гармонично вписываться в общую планировку участка и иметь удобный подъезд в соответствии с его назначением.

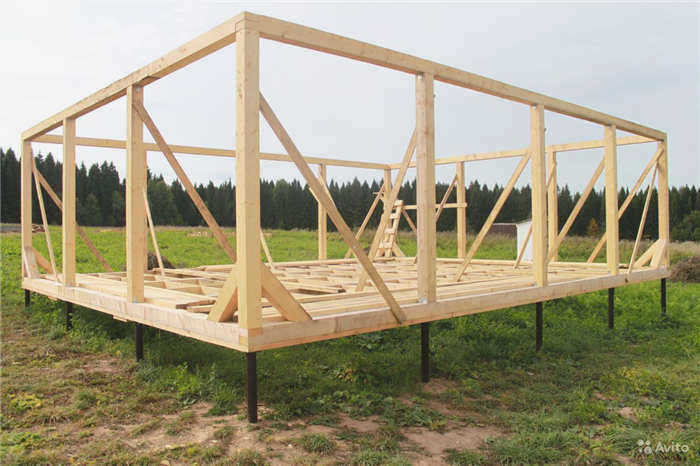

Шаг 3. Стены
Когда фундамент готов, установите каркас стен. Сначала установите четыре основные вертикальные балки по углам. Это самые толстые вертикальные элементы конструкции. Крепление осуществляется любым удобным способом.
Например, с помощью стальных уголков с отверстиями для гвоздей или саморезов, с помощью деревянных косяков, установленных под углом (примерно 45 градусов). Особенно важно, чтобы доски были перпендикулярны плоскости пола с помощью спиртового уровня.
Более тонкие стеновые балки устанавливаются между основными стойками с определенным расстоянием между ними, как указано. Стандартное расстояние равно ширине теплоизоляции, т.е. 600 мм или меньше.
При монтаже следует учитывать расположение будущих окон, дверей и других технологических отверстий (например, форточек, дымоходов). Лучше сразу обрамить их поперечными усиливающими элементами.
Перед окончательной сборкой вертикальные балки можно связать между собой с помощью временных перемычек.
Теперь необходимо собрать верхнюю оболочку дома. Она крепится к верхним концам стоек с помощью гвоздей и саморезов, усиленных стальными уголками или косяками (под углом 45 градусов).
После того как верхняя связь установлена, рекомендуется обшить поверхности стен снаружи для большей жесткости. Для этого используют фанеру или аналогичные материалы, прикрученные к вертикальным стойкам. Теперь конструкция будет иметь большую жесткость.
Теперь можно установить чердачные балки. Вместо дерева можно использовать толстые доски, установив их концами вверх и сделав бордюр на треть ширины доски. Длина бордюра должна соответствовать ширине верхней балки.
Закрепите балки стальными уголками с обеих сторон доски.

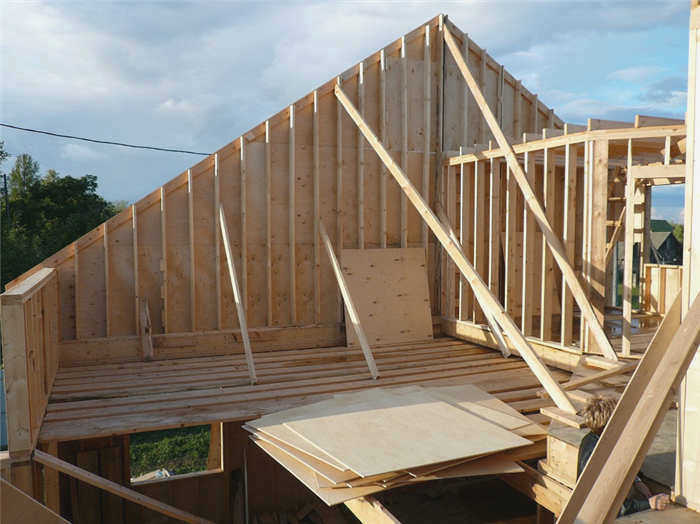

Строительство чердака и крыши
Перед возведением стропильной системы лучше всего покрыть пол чердака досками (хотя бы временно). Иначе при возведении верхних элементов будет трудно передвигаться по плоскости.
Стропила представляют собой ряд одинаковых треугольных конструкций, повторяющих профиль крыши в двускатной конструкции. Это парные стропила. Чем длиннее крыша, тем их больше.
Лучше собрать стропила внизу, сделав одно из них (как пример), а остальные пары изготовить по шаблону. Самое главное – правильно измерить угол, чтобы конструкция лежала точно на верхней плоскости.
Крепление пар стропил также осуществляется различными способами. Используя стальные пластины и уголки; помещая их в пазы, вырезанные в верхних стропилах, или устанавливая их на отдельные балки перекрытия. Они должны выходить за плоскость стен на 300-500 мм.
Верхняя часть стропильной системы крепится к одной коньковой доске или, как вариант, к стальному и деревянному колпаку с помощью длинных шурупов.
При использовании тяжелых кровельных материалов или при ширине крыши более 6 метров конструкция должна быть усилена.
Устанавливаются боковые стойки, центральные балки и другие элементы для усиления каркаса крыши.
Стропильная ферма защищается полиэтиленовой пленкой, которая укладывается по фронтону с нахлестом не менее 100 мм.
Поверх мембраны устанавливается поперечная обрешетка. Можно также использовать фанеру, которая пригодится, если вы собираетесь установить сверху мягкую кровлю.
Теперь вы можете закончить крышу. Начните с одной стороны ската, от карниза. Не забывайте делать нахлест как по вертикали, так и по горизонтали.
Последний шаг перед облицовкой – установка окон и дверей. Это делается для того, чтобы легче было устранить любые зазоры и щели, которые могут возникнуть при установке. Зазоры между профилями каркаса и оконными рамами необходимы – при изменении влажности древесина "прилипает" и, расширяясь, может повредить окна.
Двери и окна
Они устанавливаются в специальные проемы после того, как каркас дома полностью собран. Удобнее выполнять эту работу не самостоятельно, а заказать у производителя вместе с рамами. Двери можно собрать самостоятельно, используя те же деревянные брусья толщиной до 30 мм.
Балки пола должны опираться на дерево с верхней планки. Существует несколько способов крепления:
- На стальном кронштейне;
- На угловой кронштейн;
- На угловой кронштейн; На угловой кронштейн; На выемку.
Размеры балок и расстояние (шаг) их установки зависят от типа материала будущей кровли. Если сверху планируется мансарда или жилое помещение, то балки делают толще, а шаг, естественно, меньше. Это делается для того, чтобы пол в верхнем помещении не прогибался.
Если в проекте есть второй этаж, то пол должен быть выложен черновым настилом. Технология такая же, как и для первого этажа.
Затем собирают и устанавливают только крышу.
Утепление
Разобравшись с нюансами и вопросами, как построить жилой каркасный дом своими руками, пошаговая видеоинструкция и фото прилагаются к материалу, перейдем к технологии утепления готового строения. Качественное утепление позволит значительно снизить теплопотери, уменьшить счета за электроэнергию, особенно в зимний период.
Какие материалы подходят для работы:
- Прессованные минераловатные маты. Считаются самым дешевым и оптимальным видом теплоизолятора именно для каркасного строительства. Они воздухопроницаемы, а значит, будет обеспечен необходимый воздухообмен, ограничивающий потери тепла. Материал не теряет своих свойств: не дает усадки, хорошо распрямляется и не оставляет швов и зазоров между матами.
- Пенополистирол. Материал представляет собой жесткую плиту из полиуретанового сырья. Он дешевле предыдущего изоляционного материала. Это его единственное преимущество, в остальном он уступает, причем серьезно. Однако он не дает усадки (не дает усадки), быстро монтируется, имеет хорошие показатели звуко- и теплоизоляции. Воздухообмен не предусмотрен, поэтому требует организации вентиляции.
