Повышенный бортовой камень

Приподнятые бордюры – это вид железобетонных изделий, которые устанавливаются на пешеходных дорожках. Следует отметить, что существует 4 категории

Размеры бордюров и как их правильно устанавливать

Чтобы регламентировать высоту дорожных бордюров, следует обратить внимание на два документа.
ГОСТ 52289-2004 является действующим документом и поможет вам разобраться в правильной установке дорожных ограждений, в том числе и бордюров. Обратите особое внимание на пункт 8 и прилегающие таблицы. Этот ГОСТ называется "Технические меры организации дорожного движения. Принципы применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств".

Еще один документ – ГОСТ Р 53767-2007 "Дороги автомобильные общего пользования. Элементы инфраструктуры. Методы определения параметров". Здесь в разделах 4.2.4. и 4.2.5. четко указано, что высота бордюра не должна превышать десяти сантиметров в любой точке. Измерьте высоту бордюра с помощью специальной измерительной линейки по ГОСТ 427 или специального спиртового уровня по ГОСТ 9392. Лучше всего, если это сделают приглашенные специалисты.

Как правило, верх бордюра чисто визуально похож на край тротуара. Если отклонения видны невооруженным глазом, можно не сомневаться, что правила устройства нарушены.

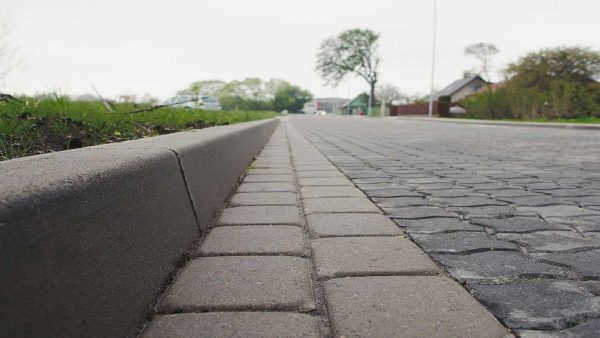

Высота бордюра над проезжей частью

Высота бордюра для дренажной системы над проезжей частью обычно составляет от 0,12 до 0,18 м, с возможными отклонениями от 0,08 до 0,20 м. На въездах в квартал, если они не спроектированы как пересечения двух улиц без прерывания тротуара на улице, высота бордюра уменьшается до 0,04 м.

Внутренние проезды ограничиваются с обеих сторон бордюрами высотой 0,15 – 0,18 м, для одиночных проездов допускается 0,08 – 0,10 м.

Читайте также: Сколько бетона нужно для фундамента 10х10?

Источник. Н.М.Клейменов и Н.Д.Дудина "Вертикальное выравнивание

Виды бордюрных камней по стандарту

В целом необходимо рассказать о видах бордюров. Бордюр является разделительным элементом при строительстве дорог, тротуаров, пешеходных зон. Он предотвращает вымывание грунта на асфальтированную площадку. Представляет собой изделие из бетона или железобетона (ЖБИ) большой длины и малого сечения. Обладает высокой устойчивостью к нагрузкам, статическим и ударным нагрузкам. Все его характеристики и свойства описаны в ГОСТ 6665-91.

Согласно стандарту, бордюры изготавливаются из пескобетона или тяжелого бетона (с гравийным заполнителем). Марка – не ниже М300, но выбирается в зависимости от погодных условий. Хотя это может показаться странным, но для центрально-южных районов требуется более высокая марка, чем для северных. Дело в том, что более высокие марки имеют более высокий уровень морозостойкости. В этом климате за одну зиму может произойти до 20 циклов замораживания/оттаивания. Таким образом, минимально допустимая морозостойкость составляет 400 циклов (F400) и выше.

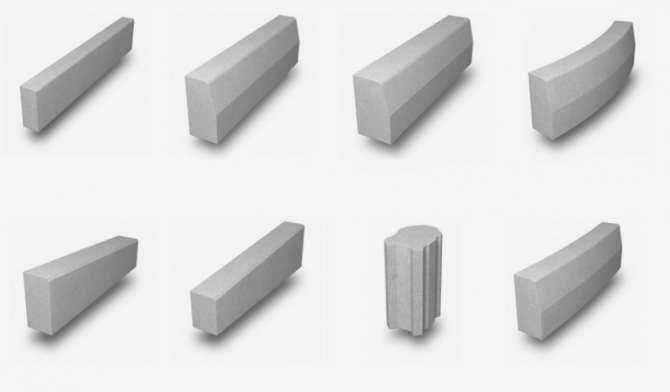

Стандартные типы бордюров

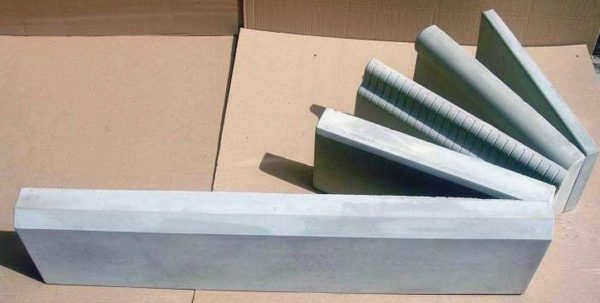

Бордюрные камни используются для разделения дорог, тротуаров и зеленых зон, для оформления клумб и выделения деревьев. В целом, спектр применения широк. Для создания требуемого рельефа необходимы не только прямые, но и криволинейные элементы. Вот типы, определенные ГОСТом:

• Прямые:

• БР – прямой;
• BU – с уширением;
• БУП – с прерывистым уширением;
• БЛ – с водостоком;

В стандартном исполнении бордюры, отделяющие тротуар от проезжей части, должны быть изготовлены из бетона с классом прочности не ниже В30. Если тротуары должны быть отделены от газонов, прочность может быть B22.5.

Нестандартные размеры бордюров

Согласитесь, что такие большие и массивные бордюры на садовом участке не нужны. Вернее, они нужны очень редко. Исключение составляют самые маленькие, отделяющие подъездную дорожку от газона/сада. Здесь требуется их прочность, чтобы красота не разошлась. Остальные подходят для строительства дорог.

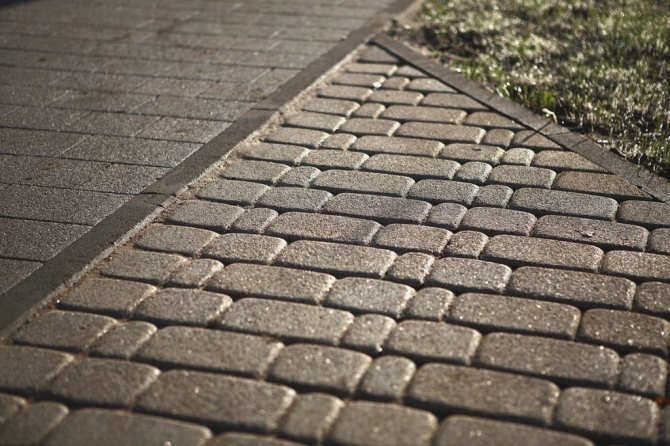

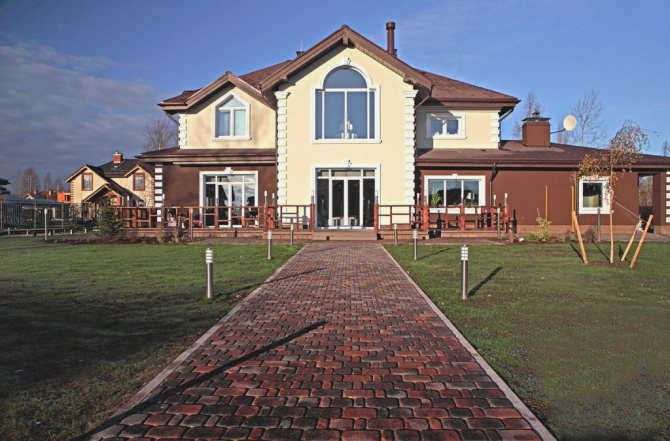

Поэтому производители той же тротуарной плитки делают бордюры по своим размерам. Такие изделия они называют газонными или садовыми бордюрами. Кстати, стандарт не запрещает производить бордюры других размеров. Только они должны иметь прочность не менее В22,5 и морозостойкость не менее F200. Вы можете встретить такое название, как бордюр стандартного размера. Это означает, что данный размер является распространенным. Однако это не означает, что он указан в стандарте. Вот размеры бордюра для дорожек в саду или во дворе:

• 500*200*80, вес одного изделия около 20 кг;
• 390*190-90, вес одной детали около 15 кг;
• 500*240*35, вес 9 кг.

В целом, существуют различные размеры бордюров. Они варьируются от 80 см до 40 см в длину, около 200 мм в высоту и от 3,5 см до 10 см в ширину. Они могут иметь "стандартный" серый цвет. Цветные стоят немного дороже. Цвета обычно такие же, как и у тротуарной плитки. Чаще всего это красный, коричневый, зеленый и иногда желтый. Обратите внимание, что цвета не "чистые", а с примесью серого цемента.

Существуют также гранитные бордюры. Они также бывают нескольких размеров:

• длина – от 70 см до 2 метров,
• ширина – от 80 мм до 200 мм,
• высота – от 150 мм до 600 мм (150, 200, 300, 400 и 600 мм).

Расширители бордюров для различных типов дорог

Не все вышеперечисленные типы бордюров могут быть установлены на всех автомагистралях или внутренних дорогах с твердым покрытием, поскольку существует ряд ограничений по высоте, прочности и ударопрочности в зависимости от типа дорожного покрытия.

Для автомагистралей

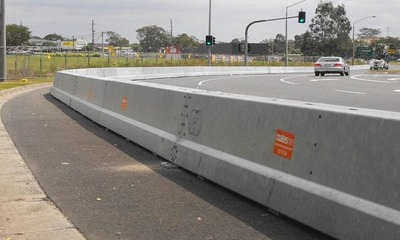

К автомагистралям предъявляются самые высокие требования в связи с более высоким ограничением скорости – от 90 до 130 км/ч. Если на таких дорогах имеются участки пешеходных зон, например, в местах расположения мостов, виадуков и других сооружений, строители используют следующие ступени окантовки:

• BR 1000 . 600 . 200.
• BR 3000 . 600 . 200.
• BR 6000 . 600 . 200-A-IV (A-V).
• GP3.

Выбор этих изделий продиктован необходимостью защиты пешеходов в случае аварий на высоких скоростях движения транспортных средств.

Обычные

Обычные сельские дороги обычно не оборудуются бордюрами, так как на них практически нет пешеходных зон.

Бордюры устанавливаются только на городских улицах, а также на тех участках автомагистралей, где есть пешеходные зоны. Для городских магистралей с ограничением скорости 60 км/ч и для сельских магистралей с ограничением скорости 90 км/ч, Имеются следующие типы фланцев:

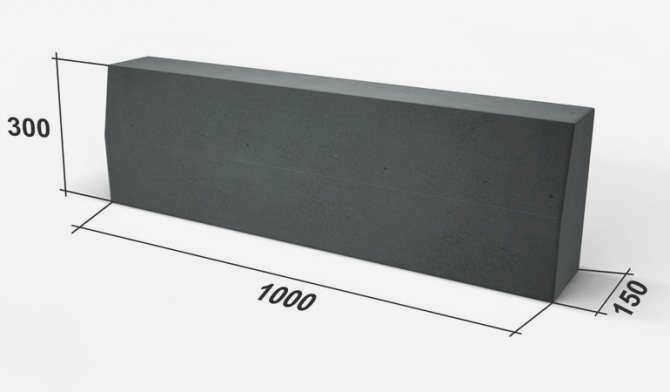

• BR 1000 . 300 . 150.
• BR 3000 . 300 . 150.
• BR 6000 . 300 . 150-A-IV.
• BR 3000 . 300 . 290 с открытой дренажной системой.
• GP1.

Вышеперечисленные классы бордюров эффективно разделяют проезжую часть и пешеходные дорожки для пешеходов, а также разграничивают зоны движения для транспортных средств и велосипедные дорожки, трамвайные пути.

Почему важно выбрать правильный бордюр?

Правильное определение размеров бордюров является важной частью проектных и строительных работ. Проектные и строительные работы, поскольку они приводят к следующим результатам

• Повышение безопасности для пешеходов и водителей транспортных средств.
• Соответствие требованиям СП 34.133302012 "Автомобильные дороги".
• Правильное соотношение ширины пешеходной зоны и превышения над проезжей частью.
• Снижение количества ДТП.
• Устранение парковки транспортных средств в пешеходных зонах.
• Возможность быстро рассчитать вес каждого товара и паллеты для подбора грузоподъемного оборудования.
• Возможность рассчитать ориентировочную закупочную цену материалов после проведения замеров и съемок на местности.
• Появляется возможность точного расчета площади для установки бордюра и определения несущей способности фундамента.

При неправильных размерах бордюра для муниципальных, региональных или федеральных дорог техническая комиссия может не принять дорогу в эксплуатацию, что потребует от подрядчика дополнительных затрат на исправление ошибок.

Каждая дорога, официально зарегистрированная на генеральном плане города или поселка, строится по заранее разработанному проекту, в котором инженер заранее определяет правильные размеры бордюров и составляет спецификацию на них.

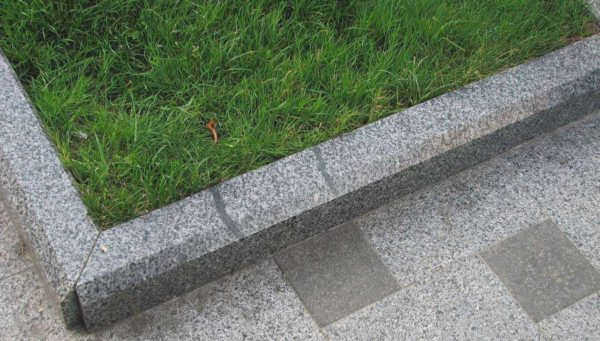

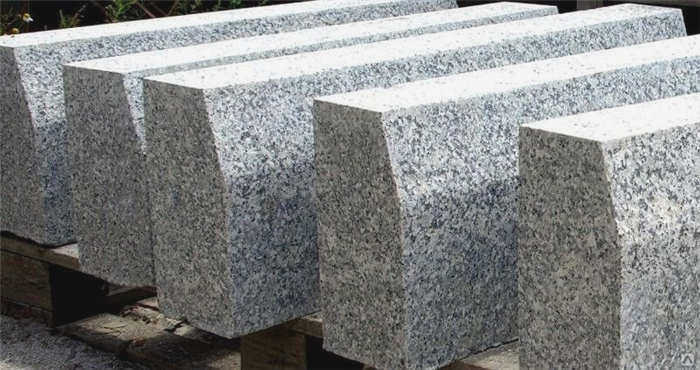

Гранитные бордюры: размеры, особенности

Главное преимущество таких изделий – прочность. Они очень прочны и долговечны. Кроме того, гранит имеет привлекательный внешний вид. Однако это тяжелый материал. Его трудно устанавливать, и цена его высока. Основными разновидностями гранита являются

• высота: от 70 см до 2 м;
• Высота: от 15 до 60 см;
• Ширина: от 8 до 20 см.

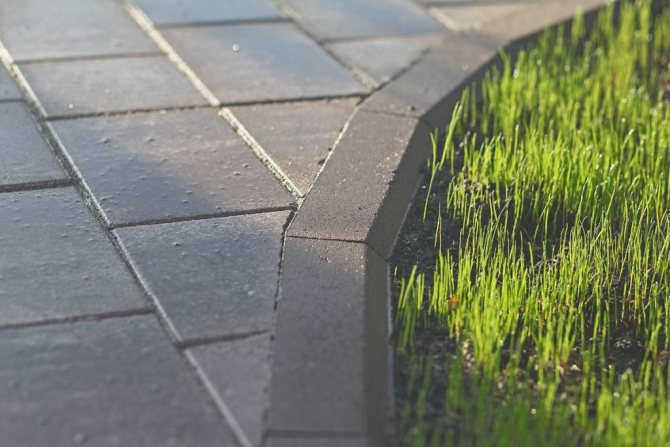

Если вы планируете установить бордюр на садовом участке или на территории, где есть поверхность земли, лучше соорудить бордюр, который не позволит земле выйти за установленные границы. Просто предусмотрите положение бордюра так, чтобы он превышал основную поверхность на несколько сантиметров.

Любопытно: ДСП: размеры, виды и характеристики

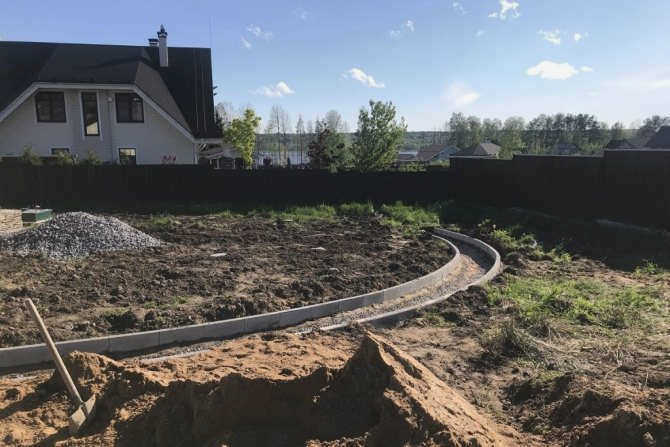

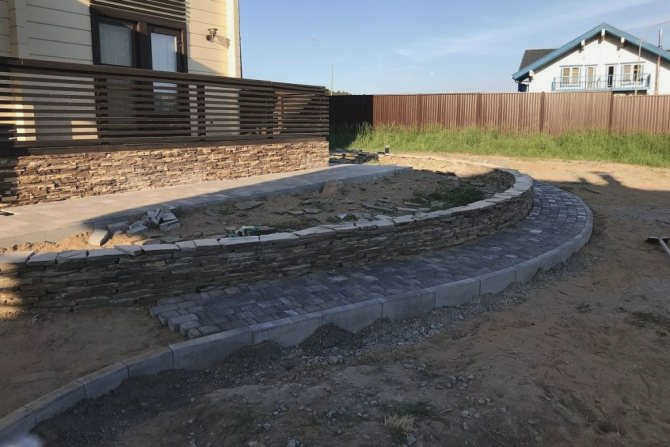

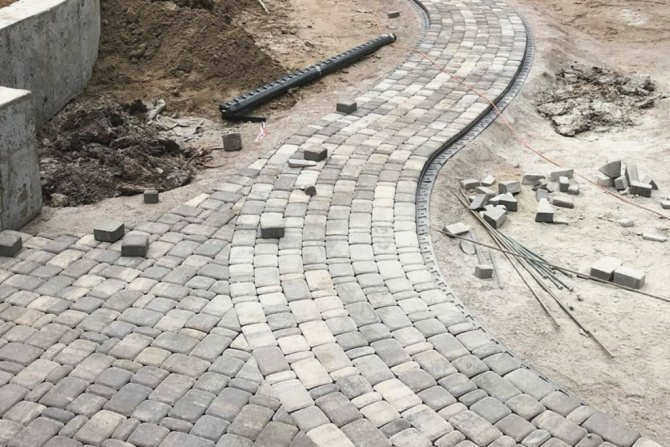

Установка бордюрного камня своими руками на приусадебном или садовом участке

Существуют относительно простые инструкции по выполнению основных работ. Но ошибки все равно допускаются, поэтому следует также изучить тонкости, советы.

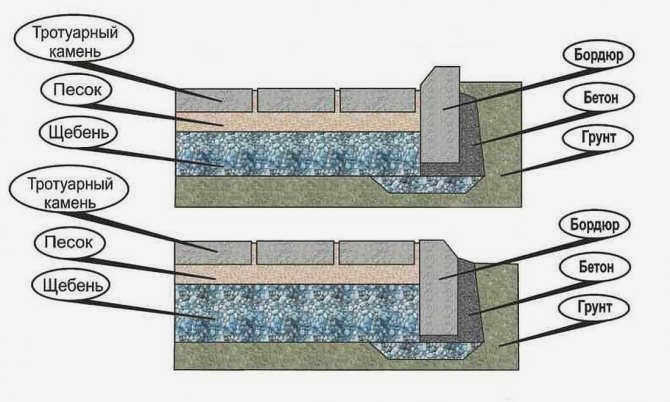

Инструкции по выполнению работ

Начните с расчистки участка. Затем наносится разметка, после чего начинается собственно копание и дальнейшие действия по установке. Все шаги подробно описаны:

1. После того как участок очищен от травы, мусора и камней, намечаются линии будущей дорожки. Для этого можно использовать песок – его рассыпают, чтобы получилась линия определенной ширины.
2. Почву вскапывают, сопровождая ее выемкой на поверхность. Рекомендуемые параметры – до 40 см в ширину и не более 30 см в глубину. Однако все размеры подгоняются под параметры бордюра и способ его установки (бордюр или бордюрный камень).
3. Грунт на дне котлована выравнивается, уплотняется подручными средствами (металлическая или деревянная конструкция с широким основанием и вертикальным кронштейном).
4. Формируется и уплотняется подушка из щебня толщиной до 15 см.
5. Отмечается высота будущего бордюра. Для этого в землю вбиваются колья и натягивается веревка – это будет соответствовать уровню верхнего края бордюра.
6. Готовится цементный раствор (марка М300 и выше) и укладывается на дно траншеи.
7. Бордюры устанавливаются так, чтобы они были вровень с бечевкой. Рекомендуемая глубина укладки в раствор – не менее 5 см.
8. Работа продолжается в соответствии с описанием, все этапы повторяются. Цементный раствор не следует укладывать по всей длине тротуара, так как он успеет высохнуть, прежде чем дойдет до завершающих элементов.
