Пожаростойкая краска для металла

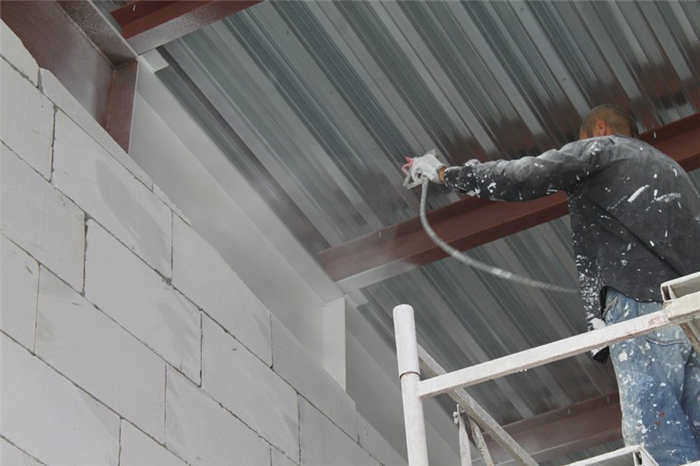

Для повышения эффективности защитного средства предпочтительно наносить его механическим способом, в результате чего образуется равномерный слой.

Огнезащитная краска для металла

Одним из наиболее эффективных продуктов, используемых для огнезащиты, является огнезащитная краска для металлических конструкций. Хотя она редко используется в бытовых целях, ее популярность растет в рамках комплекса мер противопожарной защиты в промышленных масштабах. Более того, при проектировании промышленных зданий, сооружений и объектов использование огнезащиты является одним из обязательных условий.

Огнезащита зданий и сооружений включает в себя предотвращение воспламенения материалов и ограничение площади распространения огня в случае пожара. И обработка стальных конструкций для защиты от огня кажется не совсем логичной исходя из ее принципа – металл не горит и не загорается – так зачем же проводить огневую обработку?

Почему обработка так важна?

Но защита металлоконструкций от огня должна присутствовать, ведь при пожаре большинство жертв связано именно с разрушением металлического каркаса из-за потери прочности и деформации в результате воздействия высоких температур и открытого пламени. Обработка металлических конструкций необходима еще и потому, что:

• металл очень быстро нагревается в случае пожара, что только способствует распространению огня (например, раскаленная балка может перенести пламя в место, которое на самом деле находится далеко от источника огня).
• Металл теряет свою работоспособность, что означает, что вся конструкция теряет свою несущую способность, что приводит к ее разрушению.

Следовательно, защищая металл от огня, уменьшаются масштабы возгорания и потери после пожара, поскольку увеличивается время, в течение которого можно своевременно эвакуировать персонал и материальные ценности. Именно поэтому в проект любого промышленного здания включаются рекомендации по тепловой и противопожарной защите металлоконструкций и отдельных изделий.

Для защиты металлоконструкций от огня используются следующие методы:

1. Облицовка негорючими панелями отдельных стальных деталей и узлов (способных выдержать до 3 часов воздействия открытого огня).
2. Оштукатуривание поверхности термостойкими составами (выдерживающими до 2 часов воздействия открытого пламени).
3. Покрытие поверхности стальной конструкции огнестойкой краской (защита до 1,5 часов).

Метод окраски считается наиболее популярным по сравнению с двумя другими, поскольку использование красящих составов более экономично и выгодно.

Огнезащитная штукатурка для металла

Штукатурка является традиционным огнезащитным материалом. Она состоит из минеральных волокон, гипса, асбестоцементных смесей. Она имеет низкую плотность, поэтому для нанесения ее смешивают с водой, а затем в виде суспензии распыляют на поверхность кабеля или воздуховода. Чем толще слой, тем выше степень защиты.

Недостатком такой огнезащиты воздуховодов и кабелей является то, что процесс довольно грязный. Однако его эффективность и экономичность способствуют тому, что этот материал используется для защиты большинства крупных промышленных объектов.

Огнезащитная краска для стальных конструкций

Краска – более современный защитный материал. Слой краски тоньше слоя штукатурки и составляет от 0,5 до 2 мм, а процедура нанесения достаточно чистая и простая.

Принцип нанесения огнезащитной краски на металл заключается в следующем. Материал разбухает под воздействием температуры и образует изоляционный барьер между пламенем и стальной конструкцией, замедляя теплопередачу и горение. Вязкость такого продукта значительно выше, чем у аналогичных материалов.

Виды огнезащитной краски для стальных конструкций

Основной принцип действия всех красок, используемых для огнезащиты стальных конструкций, заключается в том, что покрытие начинает разрушаться и коксуется при высоких температурах. Образовавшийся слой герметизирует металл, не давая ему нагреваться и деформироваться. Если не устранить источник огня, то при дальнейшем нагревании покрытие будет выделять воду и газ для сдерживания горения.

Согласно нормам, огнезащитный эффект красок измеряется временем, которое требуется для нагрева металла до 500°C.

Огнезащитные краски для металлических конструкций бывают двух типов: вспучивающиеся и невспучивающиеся. Они сочетают в себе функции защиты от высоких температур и атмосферных воздействий.

Интумесцентные составы

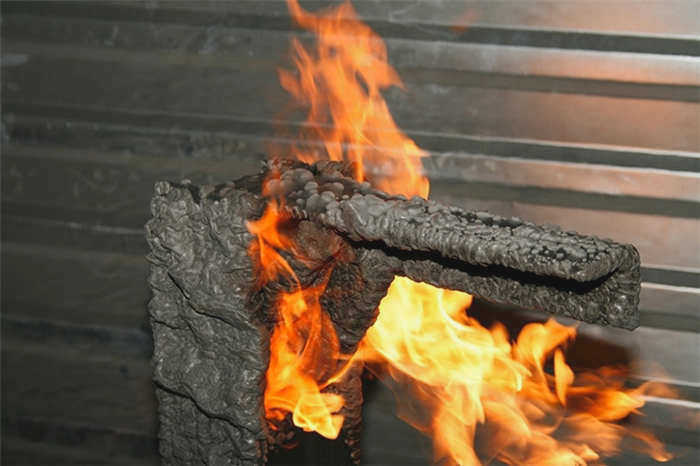

Основное свойство интумесцентных красок заключается в том, что они увеличиваются в объеме при нагревании. Являясь термически активным материалом, при непосредственном контакте с пламенем и распространении теплового потока внутри или снаружи здания, состав расширяется в несколько раз, образуя вспененный слой обугленного кокса, визуально напоминающий пемзу.

Теплопроводность такого состава низкая, поэтому он препятствует нагреванию металла. Чаще всего интумесцентные краски используются для покрытия несущего каркаса зданий, ключевых элементов инженерных и технологических систем. Эффективность интумесцентных покрытий обусловлена:

• Поглощением избыточного тепла, необходимого для образования коксового слоя;
• Выделением газообразных продуктов, снижающих температуру поверхности защищаемых деталей;
• Формирование пористого слоя, препятствующего нагреванию подложки;
• Отражение тепловых волн через пористый слой;
• Прекращение поступления кислорода, что препятствует развитию горения.

Состав и группы красок для огнезащиты стальных и металлических конструкций

НПБ 236-97, ГОСТ. 53295-2009 определяет классификацию огнезащитных покрытий для металлов, которые делятся на 7 групп. Группы 7-3 считаются минимальными, с пределом огнестойкости от 15 до 90 минут. Группы 1 и 2 считаются основными для покрытия несущих конструктивных элементов. Предел для группы 1 составляет 150 минут.

Состав пенных красок следующий:

• пленкообразующие вещества: обычно эпоксидные и силиконовые смолы;
• карбонизирующие вещества: пентаэритрит, дипентаэритрит, характеризующиеся повышенной массой углерода
• минеральные кислоты: чаще всего фосфорная кислота;
• реагенты, повышающие пенообразование: порофоры.

На российском рынке для огнезащиты металлических конструкций наиболее часто используются краски Krause, Neomid, Thermobarrier, Nertex, Kron-SW, Joker, Negorin.

Как работают огнезащитные составы?

Огнезащита для металлических несущих конструкций представляет собой изоляционный экран, способный противостоять высоким температурам и открытому пламени. Наличие сухого слоя огнезащитного состава или штукатурки значительно замедляет нагрев металлических конструкций и сохраняет их защитную функцию в течение регламентированного периода времени.

Одними из самых популярных и эффективных составов являются:

• Огнезащитные составы на основе винилацетатной, эпоксидной или акриловой смолы с пенообразующими, газообразующими наполнителями и другими добавками. После воздействия высоких температур или открытого пламени сухой тонкий слой покрытия увеличивается в размерах до 70 раз и активно препятствует дальнейшему распространению огня.
• Штукатурные составы на основе каолинового волокна (портландцемента) с подходящими добавками и наполнителями. Несмотря на трудоемкость нанесения и необходимость армирования поверхности, они гораздо более огнестойки, чем жидкие огнезащитные составы (защита до 3 часов). Недостатком является повышенная нагрузка на фундамент здания из-за веса металлического каркаса и необходимость применения дополнительных антикоррозийных составов. Огнезащитные штукатурки можно использовать в помещениях с относительной влажностью воздуха не более 60%.

Простота нанесения

Одним из преимуществ жидких огнезащитных составов является простота нанесения. Особой квалификации не требуется, достаточно прочитать инструкцию по применению, рекомендации производителя и соблюдать правила техники безопасности. Жидкие огнезащитные средства можно наносить как обычные краски.

Выбор метода и огнезащитного средства основывается на тщательном технико-экономическом анализе и следующих характеристиках объекта:

• конструктивная сложность металлоконструкции;
• требуемая степень и предел огнестойкости металлоконструкции;
• возможное ограничение дополнительной нагрузки на несущие опоры здания;
• Степень агрессивности среды к виду металла и продолжительность огнезащиты учитывается в равных пропорциях;
• актуальность проведения дополнительных огнезащитных работ;
• эстетические качества.

Огнестойкие составы применяются не только в строительной сфере, но и активно используются в промышленных и бытовых целях. Для обеспечения дополнительной защиты допускается обработка термостойкими составами:

• различных деталей и механизмов, постоянно подвергающихся воздействию тепла;
• газо- и нефтепроводы;
• технологические трубопроводы;
• дымоходы.

Все огнестойкие составы и смеси обладают отличной адгезией к защищаемой поверхности и имеют высокую механическую прочность.

В случае некоторых составов допускается обработка поверхности различных типов металлов даже при отрицательных температурах. Важным моментом является то, что используемый состав не влияет на структуру металла и действует как дополнительная защита от коррозии.
