Вторую часть, вырезанную из листовой стали, накладывают на трубу и также устанавливают на потолок, прикручивая ее на место саморезами. Следует учесть, что отверстие в металлических деталях под дымоход должно быть больше наружного диаметра дымовой трубы не менее чем на 5 мм. Это также указано в СНиПе. Это связано с тем, что металлическая труба при нагревании расширяется, а значит, плотное прилегание может привести к деформации всей конструкции.
Как правильно установить дымоход в бане через потолок и крышу
Баня является неотъемлемым атрибутом деревни. Небольшую баню можно построить за очень небольшие деньги. В этом случае технология строительства здания несложная, но в ходе строительных работ необходимо решить несколько сложных проблем. Одна из них – установка дымохода. Поэтому предметом рассмотрения в данной статье является установка дымохода в помещении сауны через потолок и крышу.
Правовая база
Во-первых, дымоход от банной печи довольно горячий. Особенно если это дровяная печь. А поскольку потолок в таком строении обычно деревянный, то велика вероятность, что он загорится при соприкосновении с печной трубой. Конечно, если дымоход сделан из кирпича, вероятность пожара меньше. Однако сегодня, в век современных технологий и материалов, банные плиты представляют собой металлические конструкции с металлическими дымоходами. Это означает, что температура металлической оболочки точно соответствует температуре угарных газов, проходящих внутри дымохода.
Поэтому существует несколько законодательных актов, а именно СНиП, которые четко определяют, на что следует обратить внимание и какие моменты необходимо учесть при установке дымохода для сауны, чтобы гарантировать высокую пожарную безопасность объекта.
Так, основным сводом правил и норм, используемых в процессе монтажа дымохода для сауны, является СНиП 2.04.05-91 под названием "Отопление, вентиляция и кондиционирование". В этом своде правил, а именно в разделе "Печное отопление", который начинается с пункта 3.62, четко описаны требования к дымоходам. Мы не будем вдаваться в каждый пункт этого документа, а отметим лишь те, которые имеют отношение к теме нашей статьи.
Прежде всего, несколько слов о самой плите. Во-первых, температура стенок не должна превышать +120С. Во-вторых, если на дымоходе установлен вентилятор для обеспечения необходимого удаления угарного газа, другими словами, вытяжка, то должен быть обеспечен и искусственный приток воздуха снаружи помещения. В-третьих, плиты должны устанавливаться только у внутренних стен сауны или стены должны быть покрыты негорючими материалами.
Что это такое?
Устройство ПУФ для дымохода в бане, в частности слоистого дымохода, который нагревается при непрерывной работе плиты в течение нескольких часов или даже целого дня (или ночи в зависимости от графика работы банного заведения), в свою очередь предотвращает перегрев стены, через которую проходит дымоход. Он особенно часто используется в деревянных и экспериментальных конструкциях. ППУ представляет собой квадратную или круглую камеру, в которую заливается герметик, плохо проводящий тепло из-за содержащихся в нем пористых структур. Стена или потолок, пол или чердачное перекрытие нуждаются в теплозащите.
Модуль можно приобрести в специализированном строительном магазине – или же его может установить мастер со знанием технологии огнезащиты. При выборе изделия важно учитывать диаметр дымохода и расположение плиты или котла по отношению к потолку, чердаку или промежуточным этажам.
Правильная установка возможна только при соблюдении ряда правил безопасности при монтаже и эксплуатации.
Что это такое?
Деревянная потолочная балка используется в банях или саунах, паровых банях и отопительных помещениях на дачах и в частных домах.
Она является частью стены или потолка, так как может быть дополнительно закреплена цементно-песчаным раствором. Снаружи кирпичный дымоход кажется единым целым. В месте перехода дымоход разделяется утолщением. Кирпичи укладываются в три ряда по высоте этого прохода. Несоблюдение этой технологии приведет к плохой тяге и может привести к задымлению помещения, вплоть до пожара.
Переходную коробку можно также сделать из высокотемпературного гипсокартона. Минеральная вата или асбест подготавливаются заранее. Устанавливаются гипсокартонные перегородки, а свободное пространство между ними и трубой заполняется высокопористым и негорючим изоляционным материалом. После нанесения базальтовой минеральной ваты сверху насыпается керамзит, который проникает во все оставшиеся пространства без ущерба для теплоизоляции, так как вата не сминается и теплоудержание не ухудшается.
Стальной короб изготовлен из нержавеющей стали. В одной из его стенок вырезается отверстие – по диаметру наружной стенки сэндвич-трубы. Пустота заполняется керамзитом, базальтовой минеральной ватой или другими негорючими материалами.

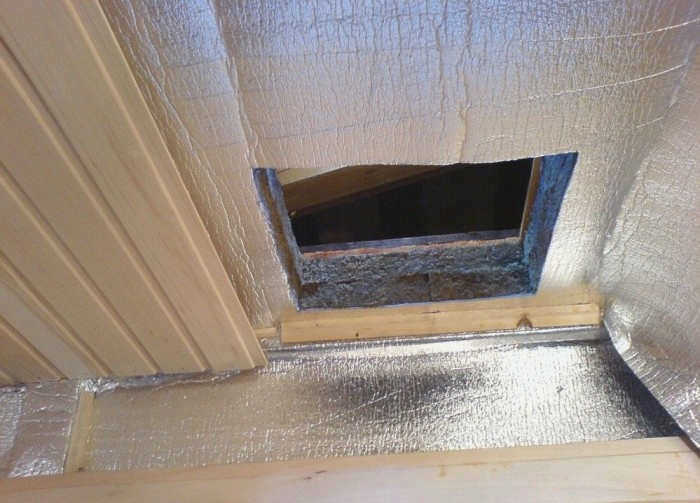

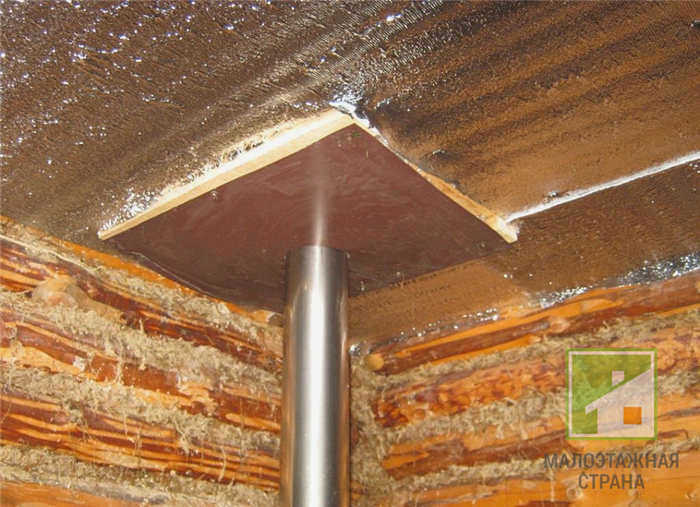

Проход через деревянный потолок
Как правило, дерево является наиболее распространенным материалом, используемым для строительства саун. Поэтому при прохождении дымохода через потолок необходимо использовать водопропускной короб.
Ниже мы рассмотрим основные варианты сквозного канала, исходя из материала самого дымохода.

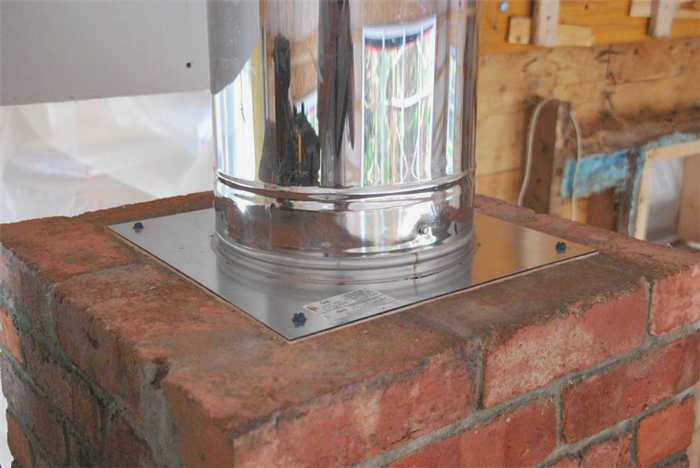

Использование кирпичной конструкции
Если баня имеет кирпичный дымоход, то часть дымохода на потолке делают из кирпича, утолщая его в местах перехода. Высота этой части кирпичной кладки должна составлять не менее трех рядов кирпичей.
Кладка дымовой трубы – сложный процесс, так как ошибки в ее строительстве могут привести к плохой тяге и пожароопасности. Поэтому лучше работать с профессиональным трубочистом.
Гипсокартонный короб
Воздуховод может быть построен из огнестойкого гипсокартона. Для этого необходимо подготовить минераловатную или асбестовую изоляцию. Этот вариант выполняется так же, как и для металлического короба. В первую очередь необходимо возвести стены из гипсокартона и заполнить пространство между ними изоляцией.
Стена заполняется глиняным материалом, а пространство между стенами заполняется изоляцией.

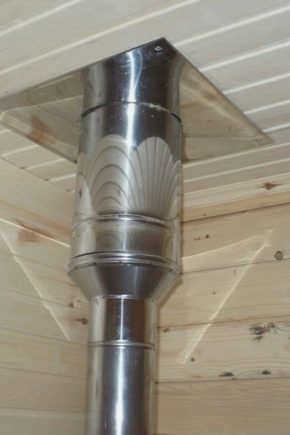

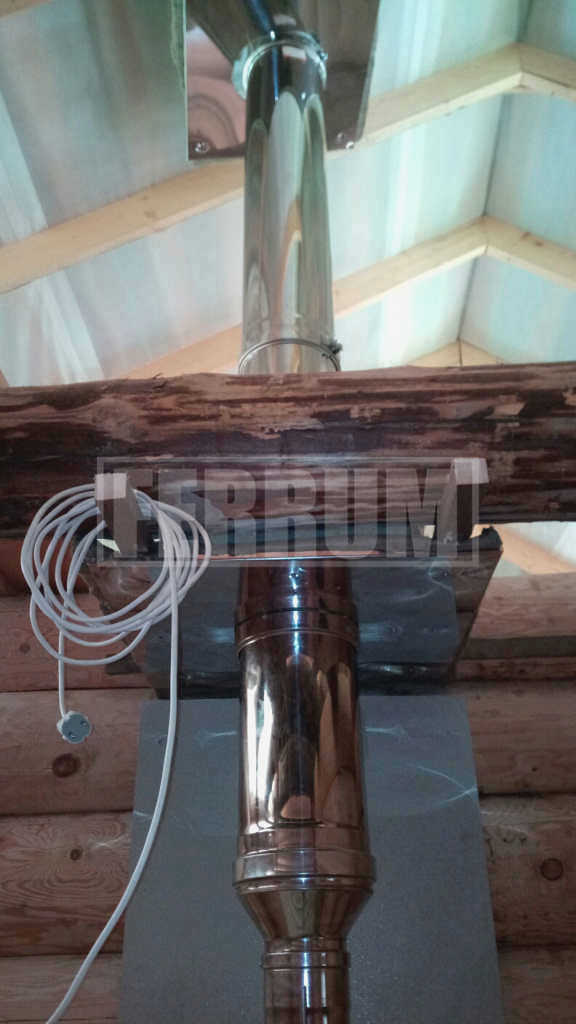

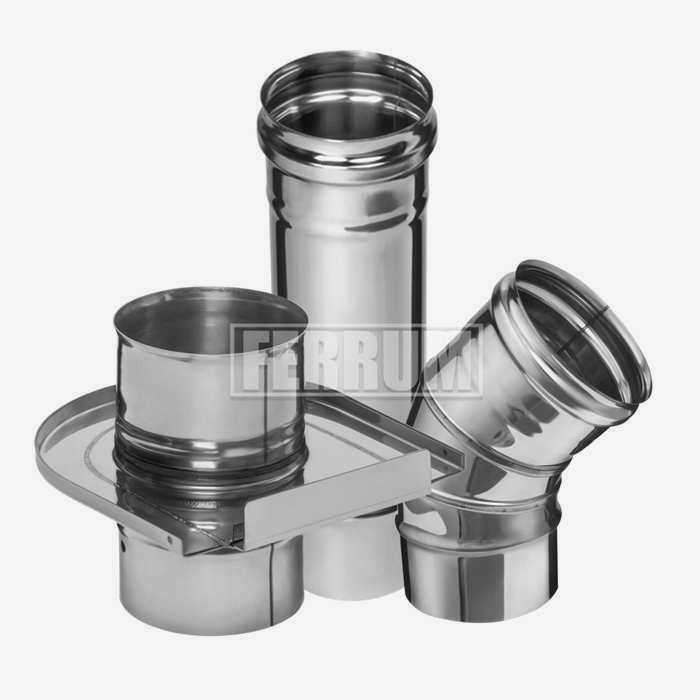

Металлический короб

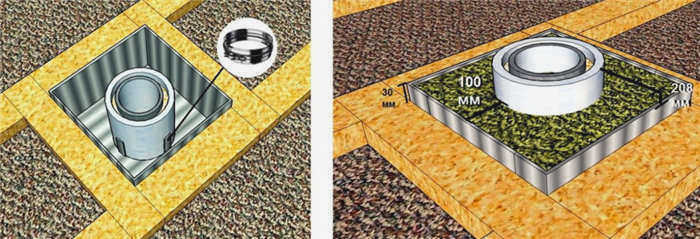

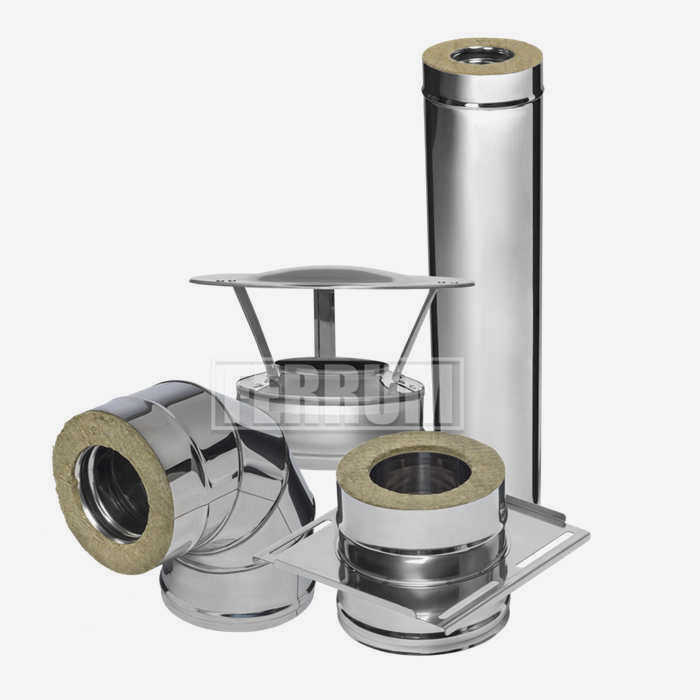

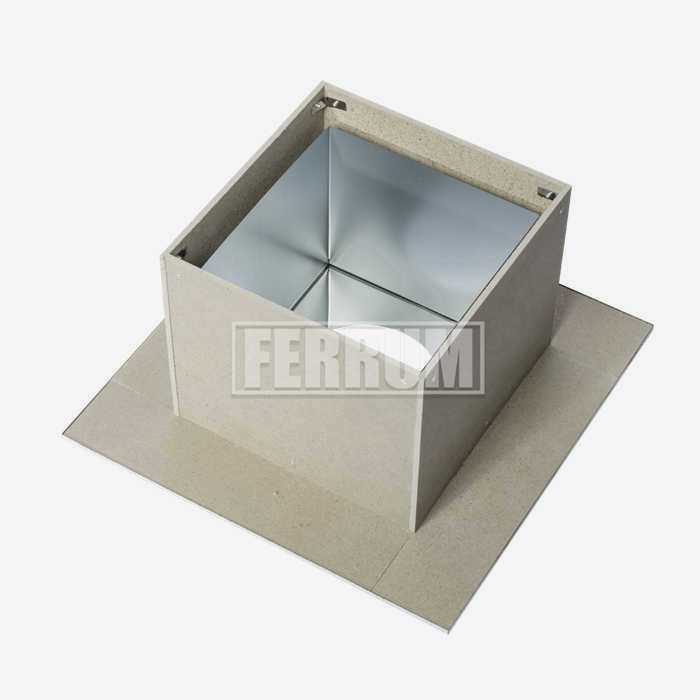

Более популярной альтернативой деревянному потолку является использование потолочного соединения из нержавеющей стали. Он состоит из короба, изготовленного из нескольких стальных пластин, в одной из стенок которого проделывается отверстие по диаметру внешнего контура сэндвича. Пустота между трубой и коробом заполняется изоляционным материалом.

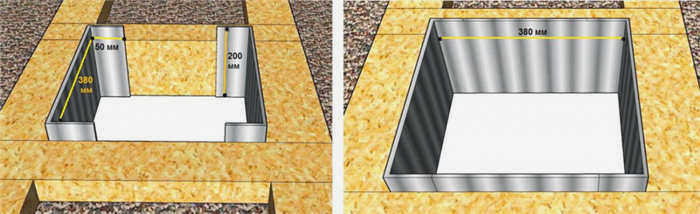

Существуют профили по ГОСТу и обычные потолочные профили для сэндвич-труб. Они отличаются размером отверстия. Согласно ГОСТу, в плите перекрытия или в стене необходимо вырезать квадрат 1,0 x 1,0 м, в который непосредственно вставляется пенополиуретан. Однако этот размер не пользуется особой популярностью, поскольку в этом случае в сауне необходимо расстояние между балками 1,0 х 1,0 м, иначе установить такой блок будет очень сложно.
Требования и правила
Основное правило пожарной безопасности при установке ППУ заключается в следующем: Дымовой канал вблизи строительных конструкций из горючих материалов не должен нагревать конструкцию выше 50°C. Более подробную информацию см. в СНиП 41-01-2003.
Эти нормы не могут быть выполнены при использовании прямого дымохода через перекрытия без применения защитных конструкций. Поэтому необходимо иметь потолочную водопропускную трубу дымохода, обеспечивающую хорошую изоляцию.
Даже если дымоход не соприкасается с деревянными перекрытиями, внешней температуры дымохода достаточно, чтобы вызвать обугливание и постепенное тление, поэтому все проемы должны быть герметизированы изоляцией класса HG. При покупке заводского изделия рекомендуется внимательно прочитать инструкцию и следовать ей при установке защитного узла.
Как устроена секция дымохода
Потолочная защитная перегородка для многослойного дымохода представляет собой короб для прохода дымохода через потолок или другое препятствие. Чтобы защитить окружающие материалы от возгорания, необходимо соблюдать следующие правила:
- его ширина должна быть не менее 50 см;
- если между дымоходом и опасными элементами имеется широкий слой штукатурки, то эта площадь может быть уменьшена до 35 см.
- Его высота должна быть как минимум на 7 см больше толщины материала.
Размер полости
Это расстояние от внешней поверхности плиты или дымохода до защищенной или незащищенной стены или перегородки из горючих или негорючих материалов.
Оно варьируется от 20 см до 50 см. Более толстые стены меньше нагревают окружающее пространство, поэтому расстояние может быть уменьшено.
Наиболее подходящими материалами с точки зрения пожарной безопасности являются
Гидроизоляция труб
Существует два метода защиты от атмосферных осадков. Конец закрывается специальным колпачком. Участок на крыше оформляется гидроизоляционным фартуком. Если в качестве изоляции дымохода используется сборный вариант из минеральной ваты с колпаком, можно установить заводское отверстие для дымохода. Это также подходит для многослойных труб. В других случаях мастера ограничены тонкими листами оцинкованной стали.
Тогда оптимальным решением является специальный короб. По всему периметру устанавливается лист оцинкованной стали. Между трубой и коробом остается пространство 256-30 см, которое плотно заполняется гранулятом или изоляцией из ваты.
Радиатор является источником тепла. Поэтому, помимо дымохода, необходимо защитить от тепла поверхности, находящиеся в непосредственной близости от него. Хорошее решение – изолировать дымоход от потолка и крыши оцинкованным стальным листом или асбестом. Стены можно покрыть металлическим листом. Но не железом, так как оно быстро ржавеет под воздействием влаги.
В этом видео эксперт разбирает ошибки, допускаемые при установке дымохода своими руками из хороших материалов:
