Как проложить канализационные трубы в частном доме: схемы и правила прокладки + этапы монтажа
Водоснабжение жилого дома немыслимо без канализационного сооружения. Поэтому еще до начала строительства необходимо решить, где и как проложить канализационные трубы в частном доме, как проложить наружный трубопровод.
Мы даем советы, как проложить канализационные трубы в здании и на строительной площадке. Мы советуем, как собрать систему и закрепить сантехническую арматуру. В нашей статье мы приводим правила монтажа и строительные нормы, а также описываем технологию внутренней разводки.
Основные вопросы при строительстве канализационной системы
Без предварительного составления схемы канализационной системы невозможно ее построить. Продуманный, хорошо разработанный план позволит вам рационально использовать ваши капиталовложения.
Кроме того, составив план канализации заранее, у вас будет больше возможностей добиться требуемой производительности системы.

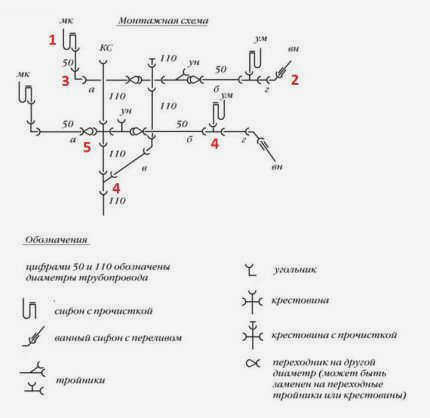

Пример схемы монтажа: мк – раковина, с – стояк, ун – унитаз (биде), ум – раковина, ванна – ванна, 50 и 110 – диаметры горизонтальных и стояковых труб; 1 – сифон с вентури; 2 – сифон для ванны с переливом; 3 – угловой кронштейн; 4 – тройник; 5 – крестовой кронштейн; 6 – переходник.
Основные критерии для составления плана, как правило, следующие:
- Количество человек в жилом помещении;
- Предполагаемая технология очистки сточных вод;
- Расположение внешних линий отвода сточных вод;
- Расположение внутренних линий сбора и отвода сточных вод.
После определения основных точек проектирования рассчитывается количество компонентов системы, включая метраж канализационных труб, и составляется эскиз проекта.

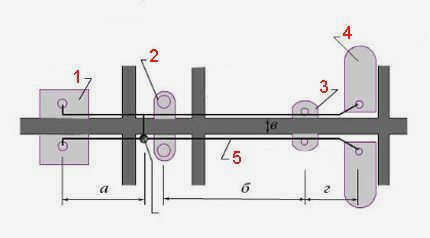

Примерный эскиз бытовой водопроводной системы для двух смежных блоков: 1 – раковина; 2 – унитаз; 3 – умывальник; 4 – ванна; 5 – сантехнические трубы. Расстояния между элементами также указаны на эскизе (a, b, c, d).
Монтаж труб для одноэтажного дома
Учитывая наличие на рынке легких полипропиленовых труб и полного набора сантехнических фитингов, построить канализацию для частного дома самостоятельно вполне доступно. Однако без консультации специалиста и соблюдения установленных правил построить качественную канализационную систему непросто.
Что необходимо учесть перед началом работ по созданию канализационной системы
- Условия на участке;
- Климатические условия;
- Глубина промерзания грунта;
- Расстояние до источников воды;
- Объем сточных вод (в зависимости от количества проживающих людей);
- Вентиляционные сооружения;
- Возможность подъезда ассенизаторской машины.
Правила размещения канализационной системы на участке в соответствии со СНиП регламентируются СНиП 30-02-97 и СанПиН 42-128-4690-88.Они обозначают расстояние канализационной системы
- от соседнего дома и его построек – на 10-12 м;
- от границ участка – не менее чем на 1,5 м;
- жилого дома – на 8 м – 10 м; жилого дома – на 8 м – 10 м;
- водопроводные колодцы – не менее 20 м
- водопроводные сети – не менее 25 м; водопроводные трубы – не менее 25 м;
- подземные водопроводы – не менее 25 м; газопроводы – не менее 5 м;
- газовые трубы – не менее 5 м.
Септик
Септик – это самый простой тип канализационной системы, то есть яма в земле, где сточные воды собираются и частично перерабатываются, объясняет Сергей Жуков. Часть отфильтрованных сточных вод уходит в грунт. Все, что не было переработано и просочилось в нижележащие слои, необходимо периодически удалять из септика с помощью профессионалов, чтобы резервуар не переполнился. По словам эксперта, современные выгребные ямы обычно герметичны, а стены и дно залиты бетоном или выложены кирпичом. Иногда для герметизации используются бетонные кольца.
Преимущества выгребной ямы:
- простота установки;
- оборудование выгребной ямы стоит недорого.
Недостатки выгребной ямы:
- существует риск загрязнения земли;
- сточные воды необходимо периодически откачивать
- в помещении часто присутствует неприятный запах;
- выгребная яма может заилиться.
Как работает септическая система
В основе работы септической системы лежит принцип гравитационного отстаивания и биологической очистки с использованием биоферментных препаратов, а также естественные и принудительные методы почвенной очистки с использованием биофильтров или биозагрузки, объясняет Илья Бузик.
Септики делятся в зависимости от типа удаления отходов, вероятности появления запахов и риска загрязнения окружающей среды, говорит Илья Бузик. По своей конструкции септические системы бывают трех типов: накопительные, переливные с очистительными фильтрами и автономные с глубокой биологической очисткой.
- Накопительные септики. Это самый простой тип септика. Он представляет собой герметичный резервуар для сбора бытовых сточных вод. В таких септиках нет системы фильтрации. Содержимое резервуара необходимо выкачивать, когда он заполняется, – говорит Сергей Жуков. Откачкой и утилизацией занимается специальная служба.
- Переливные септики. Она обеспечивает как многоступенчатую фильтрацию отходов, так и сброс частично очищенных стоков в канализацию для дальнейшей очистки путем инфильтрации через грунт. В процессе эксплуатации такой системы в резервуаре накапливается ил. По этой причине, по словам Игоря Тихоновского, необходимо периодически вызывать септиков для удаления остатков.
- Септики с глубокой биоретенцией. Это современные септики, которые отличаются технологичностью. Такая канализационная система обеспечивает полный цикл сбора и удаления бытовых отходов, сточные воды проходят поэтапную фильтрацию, и на выходе получается вода, пригодная для технических целей, отмечает Михаил Пукемо. Такие септики идеально подходят для жилых комплексов, малоэтажных домов и бунгало, где нет центральной системы.
"Септики и переливные септики не рекомендуются для частных домов, где круглогодично проживает несколько человек. Накопительный септик – это современный аналог выгребной ямы, он будет требовать регулярного и частого вмешательства ассенизаторских служб, а это лишние финансовые затраты", – говорит Илья Бузик. – говорит Илья Бузик.
Из чего состоят септики
Существует несколько типов септиков:
- Пластиковый. Его главное преимущество в том, что он герметичен и может прослужить до 40-50 лет;
- Кирпичный. Считается лучшим решением для дачи. Но такой септик имеет проблемы с протечками и не подходит для высокого уровня грунтовых вод;
- железобетон. Это, как правило, колодец из колец, который является отстойником. Здесь также через несколько лет могут возникнуть проблемы с протечками;
- металлический. Он не очень популярен из-за своего веса. Такой септик подвержен коррозии, что также плохо сказывается на герметичности.
Правила расположения септика относительно других объектов на участке (регламентируются СТО НОСТРОЙ 2.17.176-2015):
- 5 м между септиком и домом;
- между септиком и водозабором (колодец, скважина) – минимум 20 м, если нет связи между водоносным горизонтом и полем фильтрации через грунт с высокой фильтрующей способностью, и 50-80 м, если участок глинистый, песчаный или песчано-глинистый;
- между септиком и обочиной дороги – 5 м;
- между септиком и скважиной или колодцем – 20 м;
- между септиком и скважиной или колодцем на высокопроницаемых почвах – 50-80 м;
- между септиком и границей участка – 4 м;
- между септиком и деревьями – 3 м (до кустарников – 1 м);
- между септиком и водоемом с проточной водой (ручей, река) – 10 м;
- между септиком и стоячим водоемом (озеро, пруд) – 30 м;
- между септиком и подземной газовой магистралью – 5 м.
Преимущества септика:
- Экологичность – при правильной установке сточные воды попадают в грунт уже очищенными и не наносят вреда почве. В этом случае на объекте не будет неприятного запаха;
- нет необходимости откачивать содержимое. Воду можно сбрасывать в грунт, не опасаясь загрязнения почвы;
- высокая производительность – септик глубокого биозаглубления способен выдержать даже большие нагрузки;
- современные септики рассчитаны на круглогодичное использование.
Вытяжная система
Вытяжка является обязательным условием при установке септика. Она предотвращает проникновение неприятных запахов в здание. Для предотвращения неприятных запахов трубу – вытяжку – устанавливают в санитарном отсеке или ванной комнате. Однако, если сантехникой пользуются слишком часто, может образоваться вакуум. Всасывание может привести к разрушению конструкции, и тогда проникновение неприятных запахов неизбежно.
От этого никто не застрахован, даже если сантехническая система установлена правильно. Чтобы не пришлось перестраивать канализационную систему, обеспечьте отвод газов наружу.
ИНФОРМАЦИЯ! Если канализационная труба имеет низкую пропускную способность, нет необходимости в вытяжке. В этом случае на конце стояка следует установить смотровой или очистной люк.
Для вентиляции канализационной системы необходима дымовая труба, которая должна быть введена с крыши. Ее диаметр должен быть таким же, как у основной трубы. Если дымовая труба проходит через неотапливаемое помещение (например, чердак), ее следует изолировать.
Основные принципы установки
Чтобы понять, как организовать сантехнику в частном доме, важно ознакомиться с основными правилами монтажа, которые помогут избежать серьезных проблем с раковиной в дальнейшем.
- Содержания унитаза можно избежать, если провести проводку всей сантехники над "белым другом".
- Крутые повороты и резкие изгибы труб могут привести к засорению, поэтому лучше этого не делать.
- Диаметр подводящей трубы должен быть таким же или немного больше диаметра самой большой сантехнической трубы.
- Размер подводящей трубы для унитаза составляет до 1 метра, а для других приборов – до 3 метров. Если вы увеличиваете размер, то необходимо увеличить и диаметр: он не должен быть меньше, чем размер стояка. Если вы не хотите увеличивать диаметр, необходимо установить вакуумный клапан на верхнем конце подающей трубы.
- Во избежание засоров, утечек и повреждения конструкций через каждые 10 метров должны быть установлены смотровые и очистные колодцы.
- Подземные трубы должны быть изолированы, чтобы предотвратить их замерзание зимой.
Организация внутренней дренажной системы

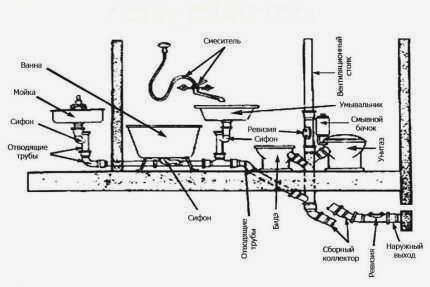

Система внутренней канализации уже давно приняла типовую форму, которую можно назвать наиболее рациональной: горизонтальные трубы соединяются с вертикальными стояками. Стояк рассчитан на больший объем сточных вод, поэтому он имеет больший диаметр.

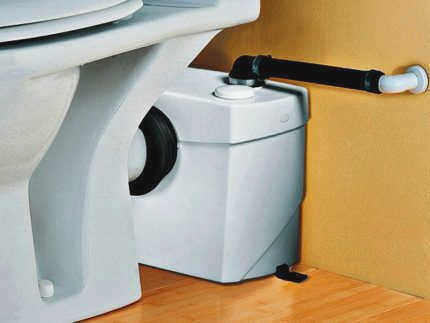

Поток воды из душа, туалета и умывальника в стояк поступает либо самотеком, либо принудительно с помощью насосного оборудования.
Внутренняя труба соединяется с внешней трубой, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому сооружению для хранения и очистки сточных вод.
Расположение канализационного стояка и подсоединенных к нему труб подчиняется определенным правилам. Например, все мокрые зоны обычно располагаются в смежных помещениях: кухня находится на расстоянии одной стены от ванной или туалета. Часто помещения совмещены, например, душевая соединена с туалетом.
Расположенные рядом установки с проточной водой часто выбирают из-за их практичности, простоты обслуживания и экономии материалов.
Поскольку канализационная труба имеет длину, равную длине стояка, сточные воды могут вытекать наружу самотеком без принуждения. С другой стороны, стояк находится на выходе канализационной и водопроводной трубы из дома.
Ближайшим санитарным прибором является унитаз. Если между унитазом и стояком установить ванну или кухню, то при каждом смыве вода будет высасываться из сифонов.
Уклон является обязательным условием для гравитационной системы. Угол наклона зависит от диаметра трубы. Существуют параметры, от которых не рекомендуется отклоняться: для труб 50-80 мм – 25-35 мм/метр магистрали.
Этапы монтажа магистрали
Монтажные работы выполняются поэтапно. Иногда порядок операций меняется – многое зависит от готовности помещения и особенностей разводки.
Однако следует придерживаться общепринятой последовательности:
- Монтаж розетки – Труба, соединяющая внутреннюю и наружную системы. Он проходит через стену, поэтому его необходимо поместить в гильзу – теплоизолированный защитный кожух. В зоне прохода через стену не должно быть стыков и соединений.
- Установка стояка – Вертикальная труба проходит через все полы и потолки. Обычно устанавливается один стояк, но если длина внутренней магистрали превышает 10 метров, лучше установить второй стояк.
- Установка труб – Трубы, ведущие к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные – 50 мм.
Только после установки сантехнических труб следует подключить приборы, а затем протестировать систему.
Рекомендации по проведению монтажных работ:
Фотогалерея
Фото из
Стояк обычно монтируют в туалете, устанавливая для него специальный люк или оставляя его открытым. Если используется облицовка, необходимо подготовить смотровой колодец.
Стояк должен быть установлен в углу на небольшом расстоянии от стен с помощью специальных хомутов. Она не должна касаться пола или других конструктивных элементов, чтобы не создавать дополнительного шума.
В стене необходимо сделать отверстие шириной примерно на 20 см больше, чем труба. Оно покрывается гидроизоляцией, а затем вставляется гильза, расширяющаяся на 10-15 см с обеих сторон. Зазор между гильзой и трубой заделывается.

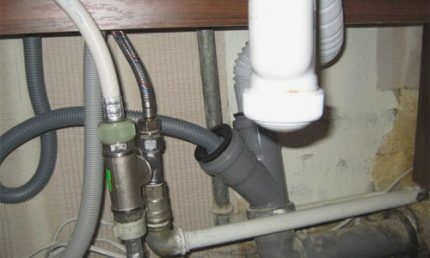

Существует несколько способов соединения дренажных труб. Технологии сварки или склеивания не считаются целесообразными для установки в отдельно стоящем доме; почти всегда используется раструбный метод.
Для соединения ветвей труб используются всасывающие линии или перекрестные соединения. Для обеспечения герметичности соединения используются резиновые уплотнительные манжеты, вставляемые в специальные пазы раструбных отверстий.
