Если обвязка состоит только из балок, установленных на концах, то это считается верхней обвязкой. Однако иногда верхней обвязки бывает недостаточно, и тогда делается нижняя обвязка. Для этого опоры подкрепляют элементами, расположенными ниже уровня балок и закрепленными профильными трубами или уголками в зависимости от конструкции здания.
Нужна ли обвязка для свайного фундамента?
Свайный фундамент – один из самых популярных типов фундамента, который используется в качестве основания для сооружений всех типов и назначений на всех типах грунта. Причина популярности свайных фундаментов заключается еще и в том, что их можно строить в сложных местах, таких как высокий уровень грунтовых вод, промерзание в глубоких слоях почвы. Свайный фундамент по своим эксплуатационным характеристикам превосходит любой другой тип фундамента. Чтобы обеспечить его надежность, способность выдерживать дополнительные нагрузки, помимо давления веса самого здания, и длительную безопасную эксплуатацию, его необходимо скрепить.
- Массивность будущего сооружения;
- Состав грунта;
- Проникновение мороза в почву;
- Уровень грунтовых вод.
Конечно, винтовые сваи сами по себе надежны и устойчивы. Но если у вас возник вопрос, нужны ли стяжки для свайно-винтового фундамента, то ответ однозначен: безусловно, нужны. Свайно-винтовой фундамент возводится за несколько дней, после чего нужно переходить к обвязке.
Почему необходима обвязка свайного фундамента?

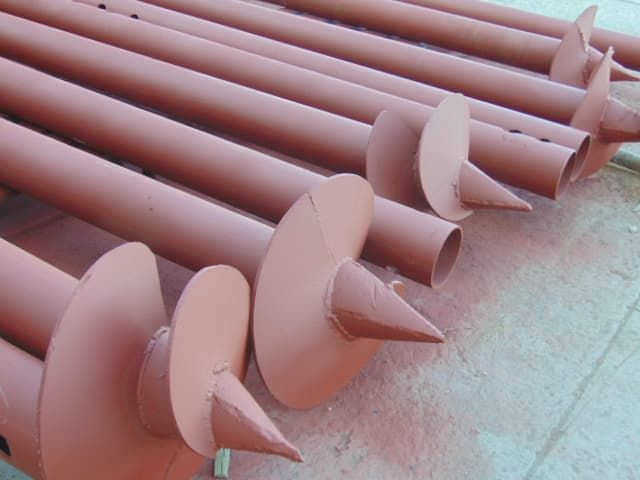

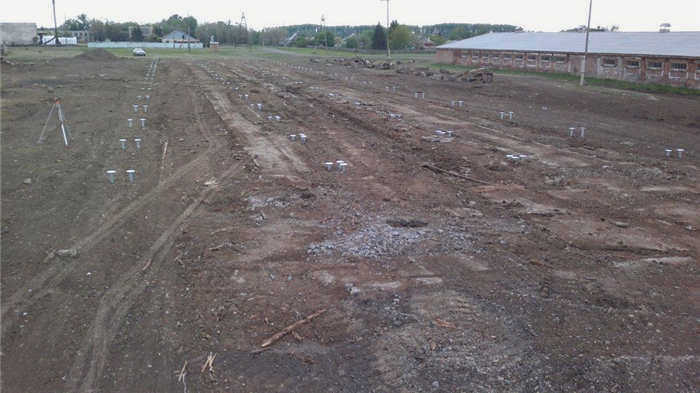

Свайный фундамент будущего здания состоит из отдельных винтовых свай, которые ввинчиваются в землю согласно проекту на определенную глубину и расстояние друг от друга. Сами винтовые сваи обладают высокой несущей способностью: после забивания в грунт лопасти свай упираются в плотные слои, что гарантирует их устойчивость.
Однако даже самое сложное проектирование и установка свай в соответствии со всеми расчетами и испытаниями не гарантирует, что некоторые из них со временем не дадут усадку. Причем усадку может дать любое количество винтовых свай в любом порядке, и усадка будет не равномерной, а разной, так как движение грунта или грунтовых вод будет влиять на целостность грунта и изменение однородности грунта, уровня промерзания и т.д. Другими словами, сваи, установленные на одном уровне, но не связанные, со временем могут показать разную усадку, и в итоге фундамент начнет "плясать".
Без обвязки нет жесткого фундамента, а это значит, что если сваи осядут неравномерно, стены и перекрытия строения начнут деформироваться и в конечном итоге разрушатся. Обвязка необходима для поддержания свайной конструкции на одном уровне, чтобы нагрузка от веса строения равномерно распределялась по фундаменту.
Благодаря обвязке фундамент становится более устойчивым и жестким, а значит, здание на нем будет надежным, безопасным и долговечным. Поэтому обвязка свайно-винтовых фундаментов необходима для:
- повысить устойчивость фундамента;
- эффективно защитить сваи от движения грунта, обеспечив их устойчивость;
- минимизировать вероятность деформации и повреждения свай;
- увеличить запас прочности и срок службы фундамента.
Обвязка свай позволяет равномерно распределить вертикальную нагрузку по фундаменту и предотвратить негативные последствия горизонтальной нагрузки, т.е. смещение грунтовых вод, почвы и т.д.
Обвязка свай: методы и особенности
Обвязка свай является важным этапом при установке винтового фундамента. Обвязка повышает прочность конструкции за счет распределения нагрузки на все сваи, а не на одну или, например, две, в местах опирания строительных конструкций. Для крепления используются различные материалы: металл, железобетон или деревянные столбы. Выбор зависит от конкретного случая, и стоит проконсультироваться со специалистами по винтовым фундаментам.
Обвязка используется, когда расстояние между оголовками свай и грунтом превышает 60 см. Тогда обвязка имеет смысл и способствует повышению устойчивости конструкции. Это особенно важно в случае нестабильных грунтов. Обвязка обычно выполняется вручную.
Методы обвязки винтовых свай для фундамента
Теперь о технологиях обвязки, их особенностях и преимуществах в том или ином случае.

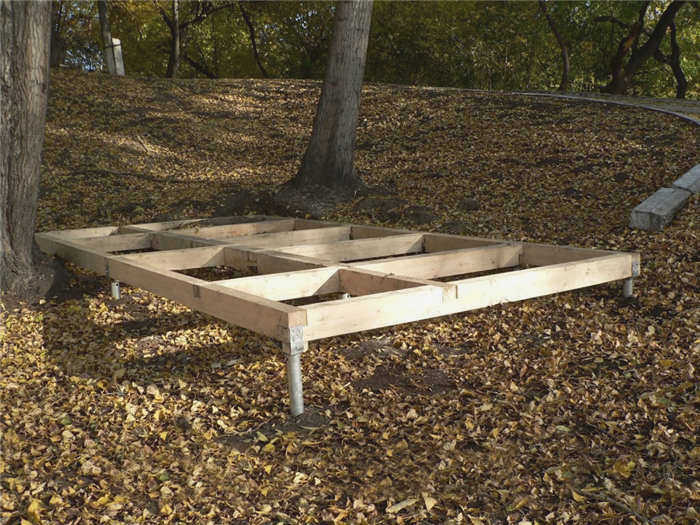

Обвязка винтовых свай древесиной
Один из распространенных методов обвязки зданий, которым не нужно нести большие нагрузки. К ним относятся бани, небольшие деревянные дома и подобные сооружения. Брус сначала укладывается в сруб, а затем закрепляется на концах свай.
Это распространенный метод, поскольку он прост и дешев в изготовлении. Древесина для стяжки обычно изготавливается из хвойных деревьев: лиственницы, сосны, ели. Лучше выбирать древесину, прошедшую атмосферную сушку. Она менее подвержена деформации.
Этапы скрепления древесины следующие:
- Древесина покрывается специальным составом (огнезащита);
- Сваи устанавливаются горизонтально;
- устанавливаются оголовки свай;
- На стыках между бревнами делаются пропилы для плотного соединения каркаса. Поверхность пропилов должна быть покрыта специальным составом (огнезащитным);
- Выравнивание каркаса по контуру здания;
- выровнять рамы
- проверить углы
- уплотнить стыки бинтами;
- Закрепить сваи с помощью саморезов
- Нанесите битумный герметик;
Шевельная обвязка винтовых свай

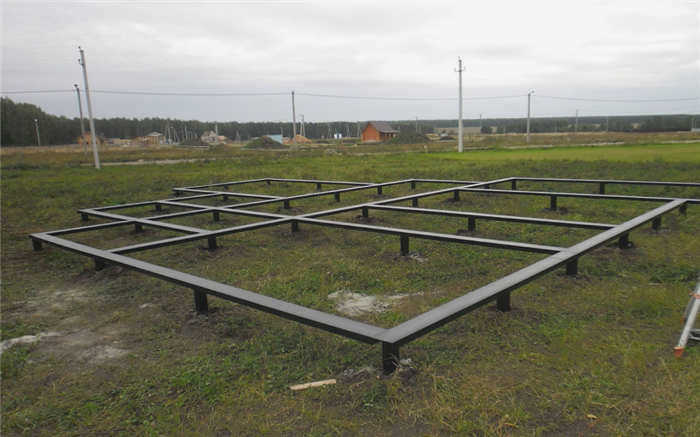

Швеллерная арматура, несомненно, более прочная, чем деревянная. Она используется не только в деревянных, но и в каменных зданиях.
С-образная балка устанавливается на болтовые сваи, затем отдельные элементы свариваются в единую конструкцию (крышу), а швы обрабатываются антикоррозийными средствами.
Различия между чердачной и нижней арматурой
Горизонтальная арматура, которая соединяет между собой фундаментные столбы, сканирует план первого этажа дома, а также служит основанием для стен дома, называется восходящей балкой. Она выполняет одновременно две функции – превращает свайное поле в единую опорную систему и создает пространство для возведения внешних и внутренних стен.
Для равномерного распределения нагрузки и устойчивости опор используются дополнительные диагональные и поперечные балки, называемые нижней арматурой.
Этот элемент используется в следующих ситуациях
- когда фундамент строится на неровном грунте со сваями разной высоты над землей;
- когда здание возвышается над уровнем земли более чем на 1 м;
- для массивных конструкций;
- для сооружений на подвижном грунте.
Внедрение нижней арматуры увеличивает жесткость отдельных свай и параллельно повышает прочность надстройки.
Разновидности
Обвязка фундамента сваями может выполняться в различных конструктивных вариантах. Каждый вариант имеет свои преимущества и недостатки и способен выдерживать различные нагрузки.
Обвязка фундамента сваями может выглядеть следующим образом:
- Высокая, приподнятая над землей. Устанавливается на рыхлых почвах.
- Приподнятые, лежащие на поверхности земли.
- Заглубленные, когда верхняя плоскость обвязки находится в одной плоскости с поверхностью земли. Редко используемые.
Используются ленты:
- деревянные;
- металлопрокат;
- Лента изготавливается из монолитного железобетона.
Цена под ключ
Цена ленты варьируется в зависимости от нескольких факторов. Среди них:
- Древесина – примером может служить лиственница, которая стоит дороже;
- Наличие дополнительных работ;
- Регион.
Согласно стандартам, стоимость рассчитывается из расчета на погонный метр. Средние цены в основных городах:
| Город | Средняя цена за квадратный метр в рублях |
| Москва | 1100-1200 |
| Санкт-Петербург | 1000-1100 |
| Казань | 900-1050 |
| Новосибирск | 800 |
| Екатеринбург | 800 |
Кроме того, некоторые компании могут предоставлять скидки при обращении. Примером могут служить большие объемы работ или подобные ситуации.
Рекомендации экспертов
Эксперты рекомендуют придерживаться нескольких правил, которые позволят исключить распространенные ошибки.
Советы:
- Перед установкой деревянной конструкции убедитесь, что все оголовки свай находятся на одной высоте. Если это не так, то необходимо будет сделать небольшие зазоры в древесине.
- Крепежный элемент должен находиться на одной линии с продольной осью бруса, иначе запас прочности уменьшится и целостность бруса будет нарушена.
- Перед креплением деревянной рамы необходимо установить закладные элементы.
- Поперечное сечение бруса должно быть в два раза больше поперечного сечения сваи. Это повысит надежность и устойчивость конструкции.
- Для гидроизоляции потребуется 2-3 слоя рубероида. Это улучшит защиту от влаги.
- Проверяйте геометрию на каждом этапе установки и закрепления деревянной конструкции, в том числе после установки и полного закрепления. Любые недостатки устраняются в проекте.
При создании парапета для массивных зданий, особенно жилых, рекомендуется, чтобы все расчеты были предварительно проверены специалистами. В некоторых случаях создание фундамента потребует специальных навыков и опыта.
