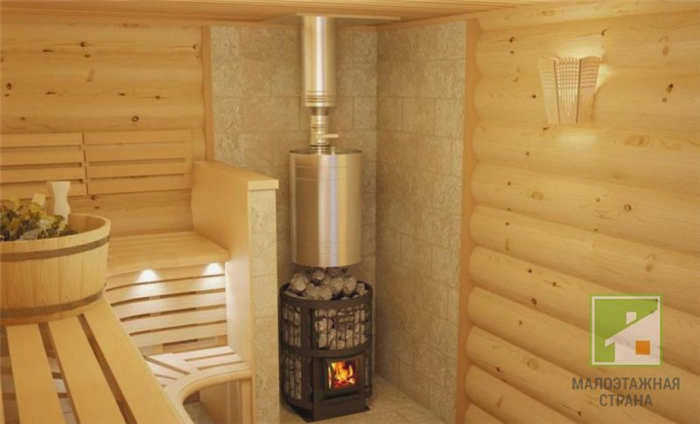

Современные модели имеют бак для воды и камеру для камней.
Установка дымохода в бане: особенности конструкции, разновидности, этапы монтажа
Не так давно бани строились с отоплением "по-черному". Это означало, что дым от плиты, которая нагревала все помещение, выводился через небольшое окошко над входом. Малейшая неисправность или просто забытое окно, и дым тут же заполнял все помещение. Современные системы отопления предусматривают дымоход для бани, который делают из кирпича, металла или керамики. Продукты горения эффективно направляются за пределы здания, даже не проходя непосредственно в отапливаемое помещение. Кроме того, "белое" отопление дольше сохраняет тепло, расходует меньше топлива и улучшает вентиляцию помещения.
Особенности конструкции
Дымовые трубы для банных плит постоянно совершенствуются, в них используются различные материалы и новые технологии. Знание особенностей различных модификаций позволяет правильно их устанавливать, обеспечивать необходимые меры пожарной безопасности, регулярно проводить чистку и замену компонентов.

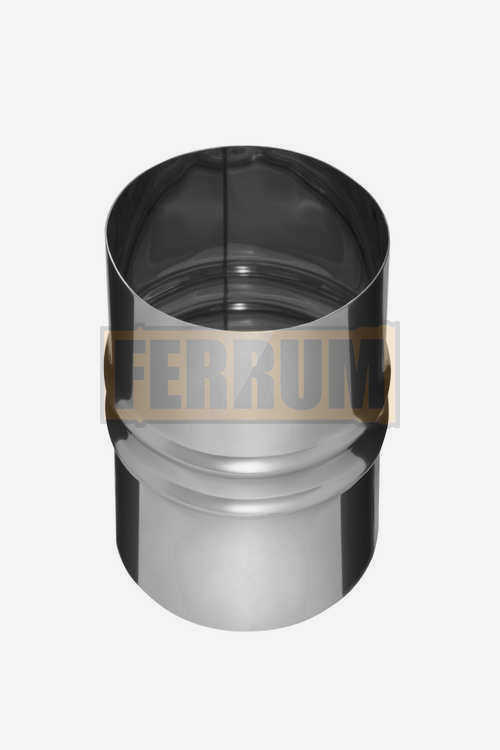

Дымоходы могут быть внутренними и внешними. ВнутренниеНаружные дымоходы, проходящие сквозь стену, соединяются с внешней стороной с помощью переходников. Такая конструкция экономит пространство и исключает возможность возгорания или воспламенения внутреннего оборудования. Однако у нее есть недостаток – низкая эффективность – большое количество тепла просто "уходит" в атмосферу.
Внешние Выводятся непосредственно из каменки наружу через потолок и крышу. Необходимая форма и направление придается с помощью различных фитингов, а безопасность обеспечивается правильным выбором изоляции согласно СНиП 41-01-2003.
Конструктивные особенности дымохода для сауны

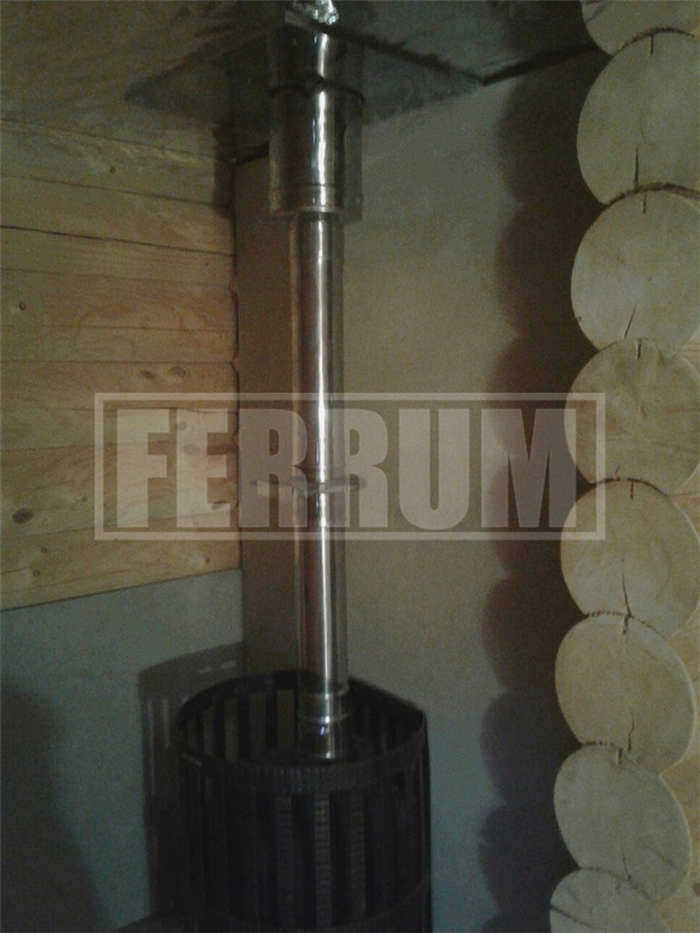

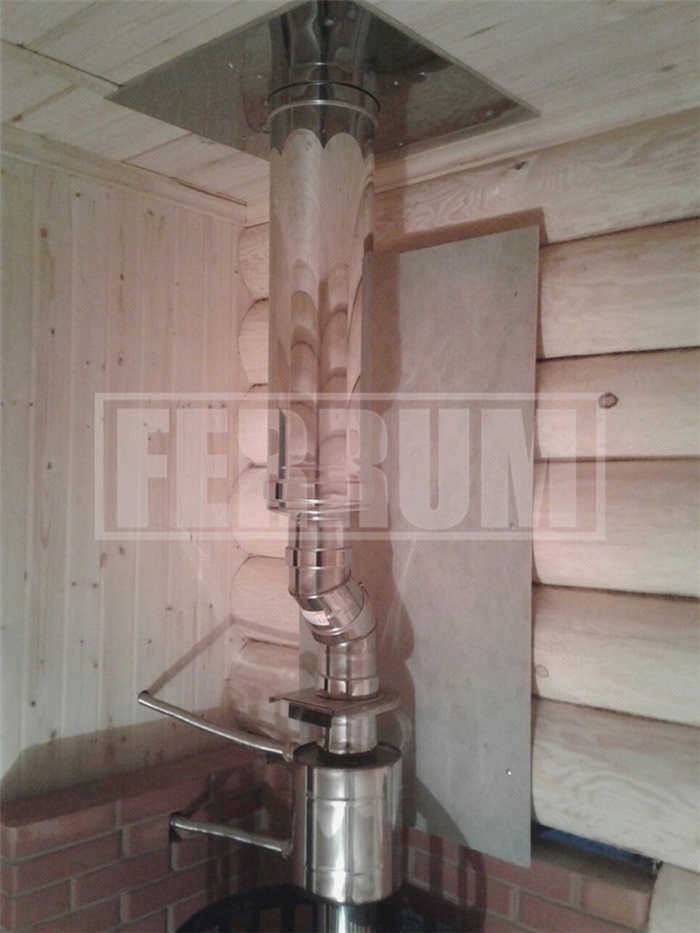

- Дымоход представляет собой вертикальную конструкцию, установленную внутри помещения сауны или на фасаде. Его основная функция – отвод продуктов сгорания со скоростью, достаточной для поддержания естественной тяги в каменке.
- Грамотно спроектированное устройство быстро нагревает сауну, поддерживает комфортный климат в сауне и экономично в использовании.
- Наиболее распространенные проблемы с дымоходом: Чрезвычайно сильная тяга, которая приводит к быстрому сгоранию топлива без достаточного нагрева сауны. Слишком слабая тяга. В каменку поступает недостаточное количество кислорода, что нарушает процесс горения и снижает теплоотдачу каменки.
- Правильная установка дымохода – это гарантия вашей собственной безопасности и максимально возможного срока службы.
На рынке представлен широкий ассортимент сырья для дымоходов, давайте кратко перечислим каждый из них.
Асбестоцементная труба
Дымоход имеет низкую стоимость и прост в установке, однако, из-за своей пористой структуры он может накапливать конденсат.
Черный металл
Очень хорошо проводит тепло и быстро нагревается, но не устойчив к коррозии. Имеет большую массу, что затрудняет процесс установки, а также требует фундамента.

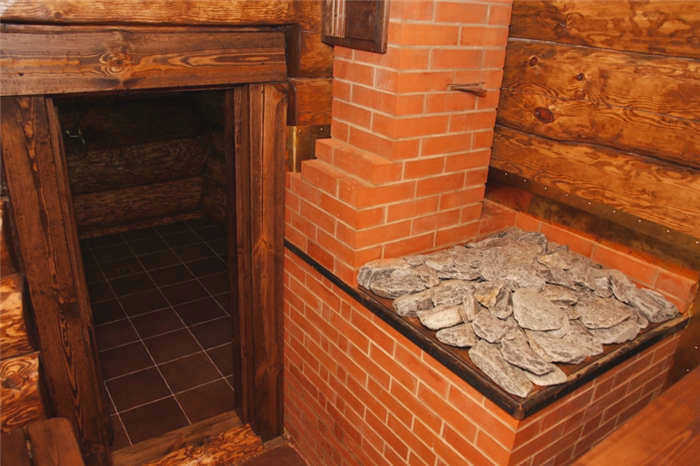

Каменный дымоход

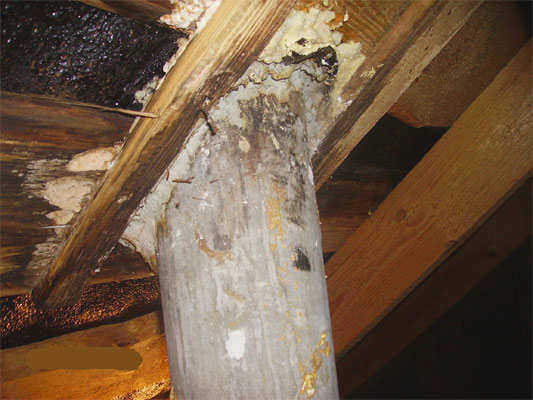

Эта модель довольно дорогая и непростая в установке, хотя ее внешний вид очень приятен. Если его не футеровать изнутри, конструкция забивается сажей, конденсируется, высыхает, а затем трескается и позволяет угарному газу выходить наружу.
Какие трубы используются
Важно знать, что от того, как установлен дымоход для сауны, зависит, можно ли его использовать без угрозы для здоровья.

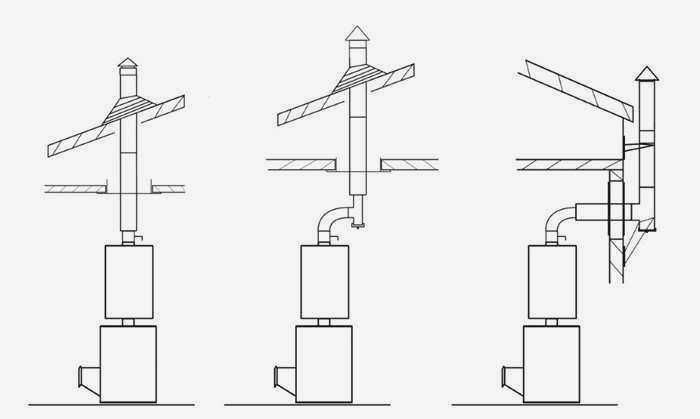

Дымоходная система бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого выбираются компоненты дымохода.
Виды монтажа: Где устанавливать

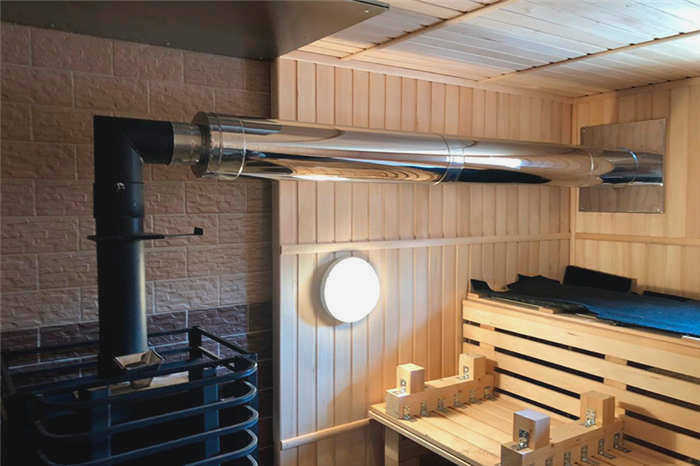

Установка может быть консольной через стену или непосредственно через крышу.
В первом случае вся система прокладывается в стене, а затем поднимается вверх, примыкая к сауне, но не проходя через нее. Это решение более эстетично и имеет следующие преимущества:
- свободное пространство в сауне не используется;
- отсутствует риск ожога сталью или камнем;
- меньший риск возгорания;
- проще – нет необходимости проделывать отверстие через весь чердак;
- дым легче обнаружить и можно контролировать общее состояние.
- Теплопотери увеличиваются, поскольку водяной пар сразу же выводится наружу;
- Усложняется сам монтаж из-за необходимости соблюдения присоединительных размеров между отверстием в стене и деталями изделия;
- Нагрев трубы больше из-за того, что газы выходят в горизонтальном направлении. Такое расположение увеличивает сопротивление дымовых газов, проходящих по воздуховоду;
- По количеству компонентов этот вариант на 10% дороже обычного варианта.

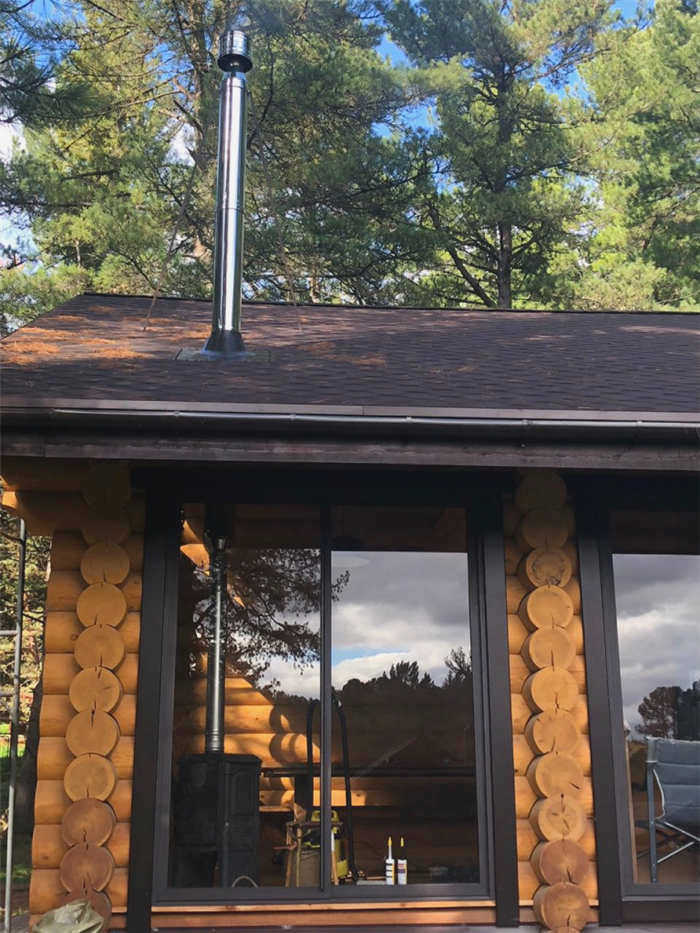

В случае прямых дымовых систем через крышу дымовая труба идет прямо, без изгибов, от котла и вверх, где она пересекает потолок и выходит в задней части крыши. Преимущества такого соединения:
Установка печи для бани – пошаговая инструкция
Чтобы сэкономить время и силы, разделите работу на этапы. Существует пять основных этапов установки:
- Выбор места;
- Заливка фундамента или укладка пола;

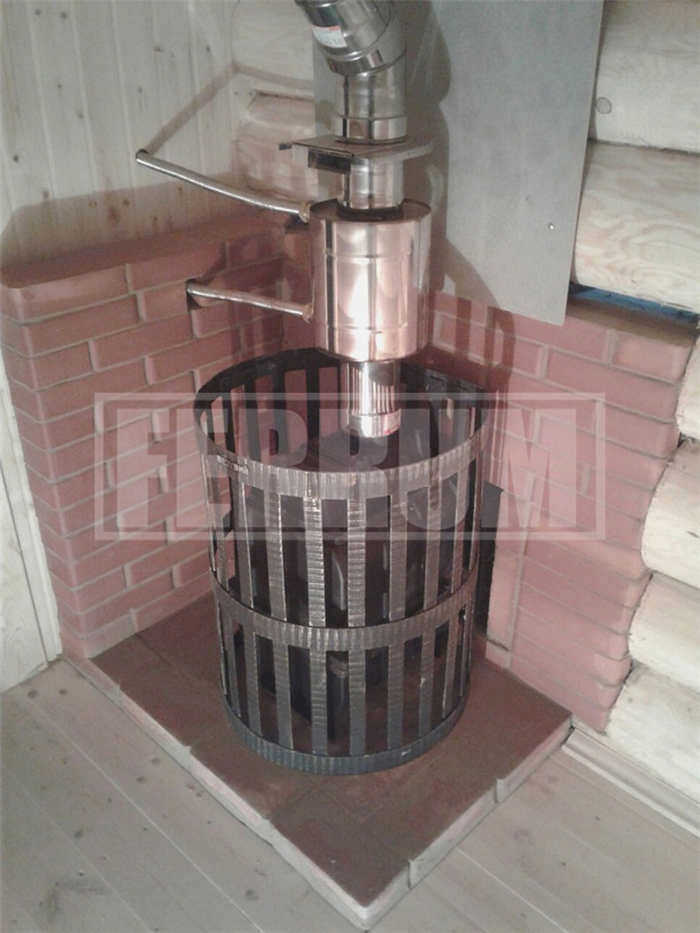

- Установка банной плиты;
- Прокладка дымохода;
- Крепление экрана для защиты от температуры.
Давайте рассмотрим каждый пункт подробнее.
Выбор правильного места
Традиционно паровые бани представляют собой деревянные конструкции с соответствующей отделкой. Перед началом установки и сборки железной банной плиты в деревянной бане важно выбрать подходящее место.
Критерии выбора точки опоры при строительстве
Учитывайте материал, из которого изготовлена плита, мощность плиты, конструкцию топки и место выхода дымохода (нормальная высота – до 1 метра от крыши до конечной точки дымохода). Важно помнить, что банная плита должна быть установлена в безопасном месте, чтобы никто не пострадал. Близость прибора к горючим поверхностям также имеет решающее значение.
Существуют правила, которые необходимо учитывать при установке.
Требования СНиП к установке
- Расстояние от горючих поверхностей должно быть не менее 80 см;
- Расстояние от потолка каменки – не менее 80 см, если он оштукатурен, и 1,2 м, если сделан из дерева;
- Деревянный пол защищен экраном, но высота очага должна быть не менее 13-15 см от пола;
- до 1,25 м от двери до противоположной поверхности.

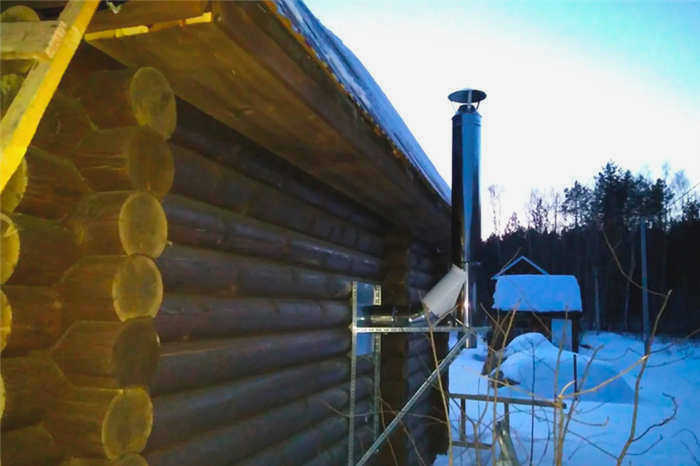

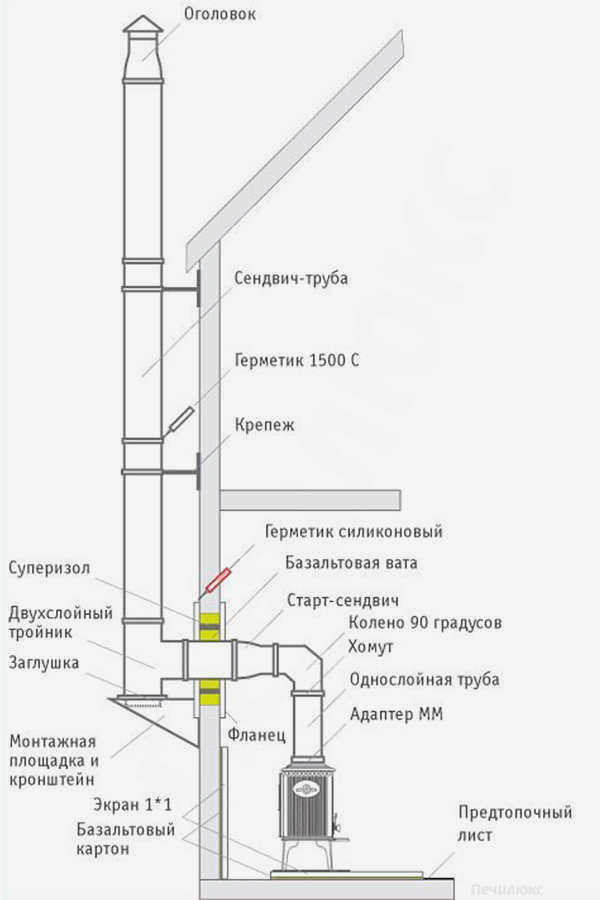

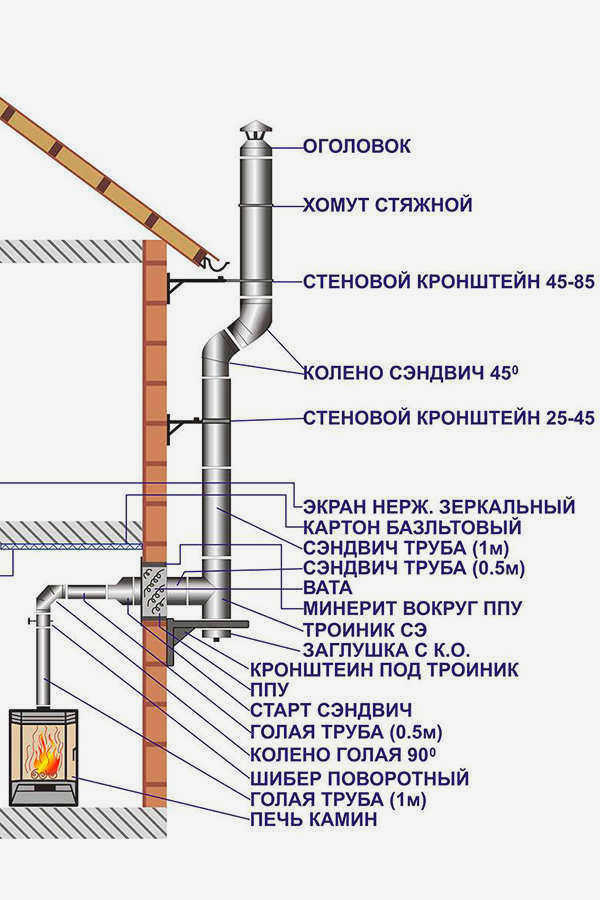

Требования к боковому дымоходу
Для того чтобы правильно закрепить дымоход, выведенный через стену, пользователь должен знать и соблюдать действующие требования. Это важный момент, поскольку бессистемная установка чревата ошибками и нарушениями.
Должны быть соблюдены следующие условия:
- точка выхода дымохода должна находиться на высоте 1,2-1,5 метра над землей;
- вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или свеса крыши;
- расстояние между дымоходом и соседним зданием должно быть не менее 1,5 м;
- допускается не более 3 изменений направления дымохода (предпочтительно 2 арки);
- горизонтальная часть дымохода не должна быть длиннее 1 м (печь должна быть установлена вплотную к стене);
- Запрещается выводить дымоход в помещения (коридоры, веранды, лоджии и т.д.);
- выходной участок трубы должен быть защищен негорючим теплоизолятором;
- внутренняя часть участка воздуховода должна быть дополнительно защищена листовым металлом;
- Высота трубы должна быть не менее 5 м для обеспечения достаточной тяги;
- Материал трубы должен быть только из нержавеющей стали – обычная сталь быстро прогорает и создает риск отравления посетителей сауны;
- Внутри помещения должна находиться неизолированная однослойная труба. Многослойная труба может располагаться только снаружи стены сауны.

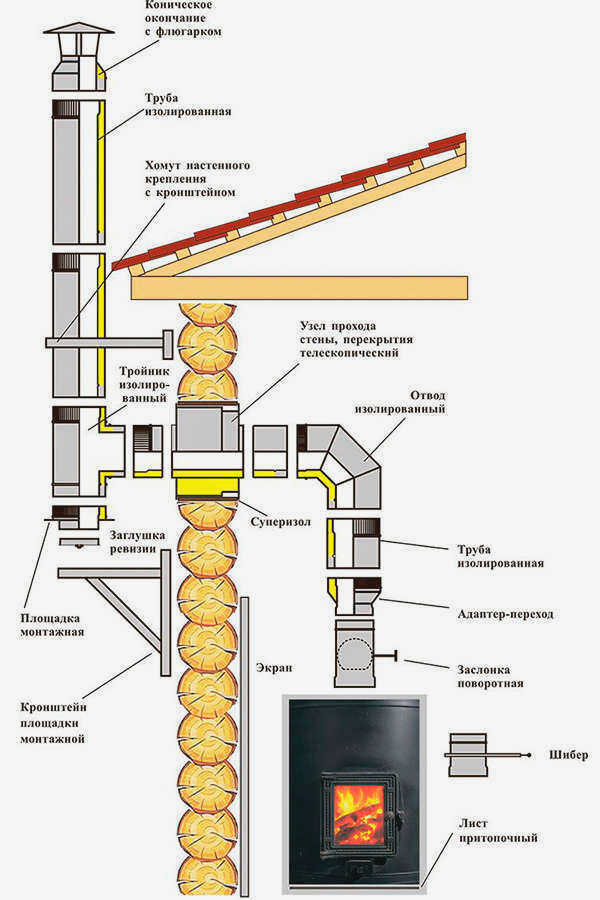

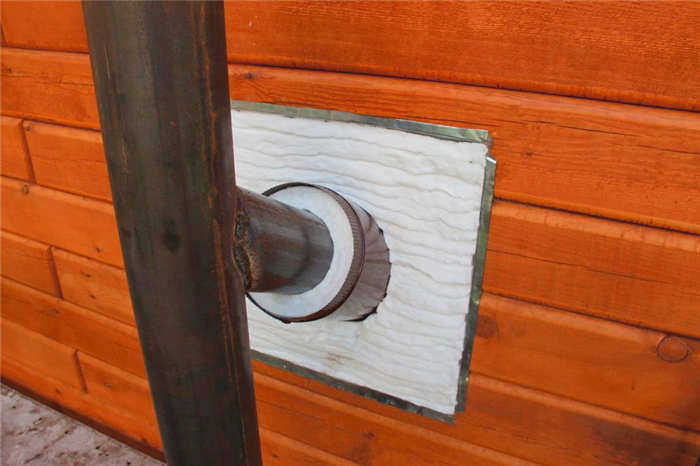

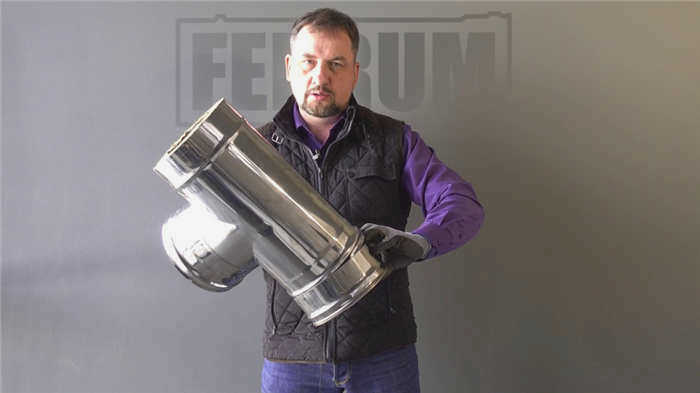

Одним из наиболее практичных и безопасных вариантов является установка дымохода с помощью сквозного стенового узла. Это сборная конструкция из нержавеющей стали, которую можно приобрести у коммерческих компаний. Проходной узел безопасен и предназначен для соединения стандартных многослойных труб.
Преимущества и недостатки
К преимуществам боковых дымоходов относятся:
- Отсутствие точки проникновения в крышу повышает целостность крыши и исключает риск воспламенения горючих элементов;
- К месту выхода дымохода имеется свободный доступ, что значительно улучшает условия осмотра и обслуживания;
- Дымоход оснащен системой сбора и отвода конденсата;
- Компактность. Дымоход не занимает много места в помещении и выполнен в виде вертикальной трубы с одним коленом (как правило) и соединительными элементами;
- Имеются различные модели многослойных труб и проходных отверстий в стене. Пользователю остается только выбрать подходящие варианты;
- Простота монтажа, возможность выполнить процедуру своими руками.
Недостатки:
- Стоимость дымоходов для бокового размещения на 10-15% выше, чем для вертикальных конструкций;
- большая интенсивность образования конденсата;
- Высокая ветровая нагрузка требует надежного крепления;
- Тяга в таких дымоходах немного хуже, чем в прямых моделях.
Тяга в такой трубе уменьшается за счет наличия колен. Этот недостаток можно компенсировать, выбрав трубу большего диаметра. Это следует учесть при планировании проекта, заранее спланировать подходящий диаметр и избегать ненужных изгибов. Если это невозможно обеспечить, необходимо изменить положение радиатора в помещении.
Недостатки дымоходов, проходящих сквозь стену, серьезны, но владельцы саун находят их понятными и приемлемыми. Спрос на такие конструкции продолжает расти, увеличивая их популярность и делая дымоходы, проходящие сквозь стену, распространенным видом строительства.
