Важно! Лучше всего приобретать модели, произведенные в России. Они ничем не уступают по качеству европейским радиаторам, но разработаны с учетом особенностей российской системы отопления. Не стоит приобретать китайские приборыОни изготовлены из пористого, хрупкого и непрочного сплава. Такие конструкции долго не прослужат.
Как подключить радиаторы к однотрубной системе отопления
Широко используются из-за их дешевизны и простоты монтажа. В большинстве многоквартирных домов это делается именно так. В частных домах это встречается реже. Радиаторы включаются в распределительную систему последовательно.. теплоноситель циркулирует от котла, поочередно посещая каждый радиатор. Из конца контура жидкость возвращается к обратному вводу.
Такая система имеет несколько недостатков:
- Невозможность регулировать отдельные радиаторы. Установка контроллера возможна, но управлять можно только всей цепью.
- Последовательное подключение приводит к ухудшению нагрева на больших расстояниях отопление в длинных трубопроводах, так как рабочая жидкость теряет тепло по пути.
Лучшие и худшие характеристики двухтрубной системы
В отличие от своего собрата она имеет подающую и обратную трубыназначение которых соответственно: подача горячей воды, возврат холодной воды. Каждый кран в системе подключен параллельно. Это увеличивает нагрев отдаленных частей контуры. Две трубы позволяют установить регуляторы перед каждым радиаторомДве трубы позволяют установить регуляторы перед каждым радиатором, с помощью которых можно задать желаемую температуру.
Недостатками этого решения являются сложность установки и более высокая стоимость.
Ссылка. Стоимость почти в два разаПо сравнению с однотрубной системой отопления.
Установка радиаторов – требования СНиП
Чтобы отопительный прибор работал по назначению и выполнял свои функции, при его установке необходимо соблюдать ряд требований СНиП:
- Смесители обогревателя должны быть установлены с учетом зазоров от окружающих предметов и конструкций – не менее 3-5 см от стены, не менее 5 см от наличника подоконника, 7-15 см от поверхности пола.
- Длина корпуса прибора должна составлять от 50 до 75% ширины оконного проема, под которым он размещается.
- Радиатор следует устанавливать рядом с дверью или окном, чтобы обеспечить лучшую циркуляцию теплого воздуха.
- Оптимальное расположение радиатора по отношению к окну – посередине. Допустимо отклонение в 2-3 см.
Совет! Покрытие недостаточной толщины стенки участка рядом с радиатором изоляционной пленкой снижает теплопотери радиатора на 10-15%. Однако такую защиту следует устанавливать не во всех случаях. Например, обогрев стены под подоконником позволяет избежать скопления влаги возле окна.
Критерии выбора радиатора – технические параметры, разновидности
Хотя основными критериями выбора являются внешний вид, эстетика, вписывание в дизайн интерьера и цена, правильная, бесперебойная и длительная эксплуатация радиатора практически невозможна без учета технических параметров. Поэтому, помимо типа материала и конструкции, важно учитывать технические параметры прибора.
Параметры
Для того чтобы правильно собрать и установить радиаторы, в первую очередь необходимо разобраться в их основных технических параметрах:
- Давление в системе. Материалы и конструкция прибора должны быть рассчитаны не только на рабочее давление, но и на возможный гидравлический удар. Для автономных систем его значение обычно не превышает 2-4 атм.
- Уровень нагрева. Температура воды, выходящей из контура котла, не должна превышать допустимый уровень нагрева радиатора. В противном случае это приведет к деформации уплотнений и деформации самого корпуса, что может привести к утечке и разгерметизации. Для частных систем это значение обычно не превышает 90°C.
- Уровень чистоты теплоносителя. Взвешенные частицы и растворенные вещества в теплоносителе могут оседать на стенках радиатора во время нагрева/охлаждения, сужая отверстие радиатора и снижая теплоотдачу. Со временем это приведет к чрезмерному расходу теплоносителя, перегрузке насоса и необходимости замены радиатора.
Важно! Часто при проектировании дома в стенах создаются специальные углубления, в которые можно повесить радиаторы, но эта конструкция должна быть выполнена правильно с самого начала. Речь идет не только о размерах и глубине котлована, но и о достаточной толщине перегородки со стороны улицы, чтобы избежать значительных теплопотерь и чрезмерных затрат энергии.
Процесс демонтажа
Первый этап – Закройте вентили радиаторов. Закройте руками регулирующий вентиль; для запорного вентиля вам понадобится шестигранный колпачок.
Обратите внимание, сколько оборотов вы сделали – именно столько раз вы будете открывать его позже.
Следующий шаг – Отсоедините батарею от вентилей. Это делается с помощью газового или гаечного ключа. Если радиатор на американке (съемное седло), открутите гайку.
Внимание!!! Убедитесь в отсутствии перемычки между соединениями и вентилями. В противном случае, открутив кран, вы перекроете весь стояк, мешая соседям.
Как слить воду
Подача в верхнем отводе находится на чердаке и соединяется с обратным отводом в подвале через независимо работающие стояки. Каждый стояк имеет две точки отсечки, верхнюю и нижнюю. Сначала верхний клапанкоторый расположен на чердаке, а затем клапан в подвале. Поверните пробку на несколько оборотов. Подождите, пока поток воды уменьшится, а затем поверните его до конца. Часть воды останется в стояке и выльется, когда вы откроете подающую и обратную трубы.
Подающий и обратный стояки для нижнего выпуска расположены в техническом подвале здания. На верхнем этаже они соединяются через перемычку. Отсоедините подающий и обратный стояки.
Если вы не знаете, какой тип распределения в вашем здании, спуститесь в подвал. Сколько там труб? Если в доме две трубы, окруженные теплоизоляцией, то это нижний стояк, если одна, то верхний.
Закройте стояк и две трубы рядом с ним.
Как правильно установить радиатор

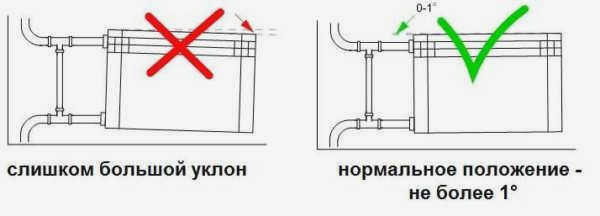

Теперь перейдем к тому, как закрепить радиатор. Очень желательно, чтобы стена за радиатором была ровной – это облегчает работу. Отметьте центр проема на стене и проведите линию на 10-12 см ниже подоконника. Это линия, по которой выравнивается верхний край радиатора. Кронштейны должны быть установлены так, чтобы верхний край совпадал с проведенной линией, т.е. был горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (с насосом) или для квартир. Для систем с естественной циркуляцией следует сделать небольшой уклон в 1-1,5% по ходу теплоносителя. Более крутой уклон невозможен, так как это приведет к застою.
Крепление к стене

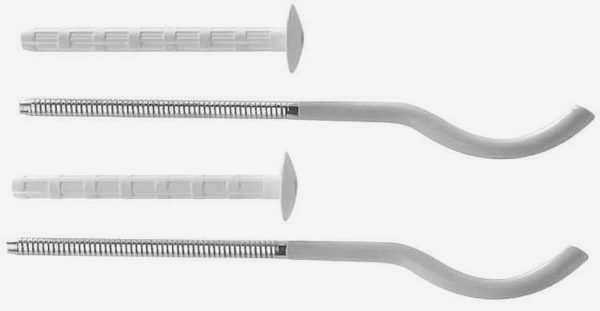

При использовании настенных крючков или опор для радиаторов следует обратить на это внимание. В стене необходимо просверлить отверстие соответствующего диаметра, вставить пластиковый дюбель и прикрутить радиаторный крюк к стене. Расстояние от стены до радиатора можно легко регулировать, завинчивая и отвинчивая корпус крюка.
При установке крючков под радиаторами важно помнить, что основная нагрузка ложится на верхний крепежный элемент. Нижний служит лишь для фиксации его в определенном положении относительно стены и устанавливается на 1-1,5 см ниже нижнего коллектора. В противном случае повесить радиатор будет просто невозможно.

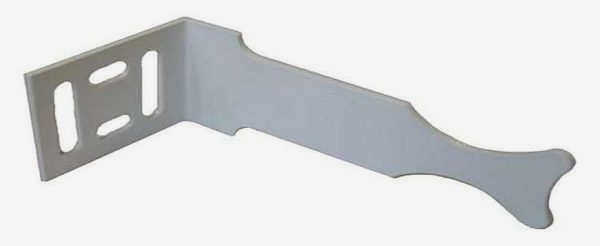

При установке кронштейнов необходимо прижать их к стене в том положении, в котором они будут установлены. Для этого сначала прижмите радиатор на место, посмотрите, куда "влезет" кронштейн, отметьте это место на стене. Когда смеситель установлен на место, можно приложить кронштейн к стене и отметить на стене положение креплений. Просверлите отверстия в этих местах, вставьте дюбели и прикрутите кронштейн к стене. Когда все крепления на месте, радиатор подвешен.
Варианты монтажа радиаторов

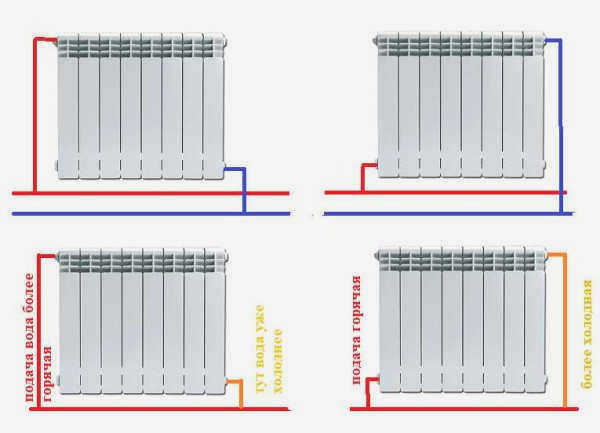

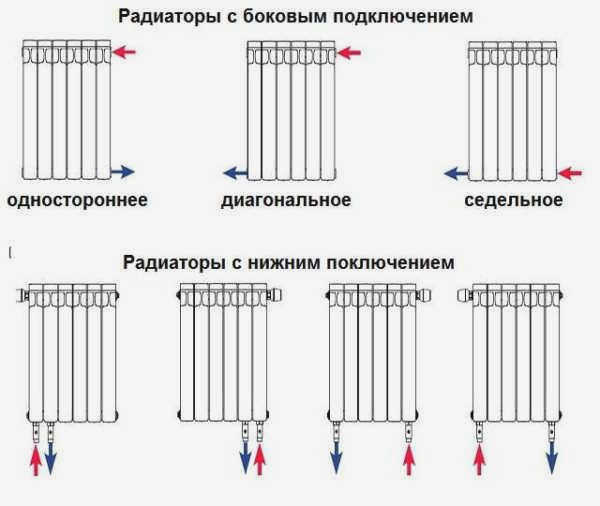

Монтаж радиаторов предполагает их подключение к трубопроводам. Существует три основных способа соединения:
- седловое соединение;
- однонаправленное;
- диагональное подключение.

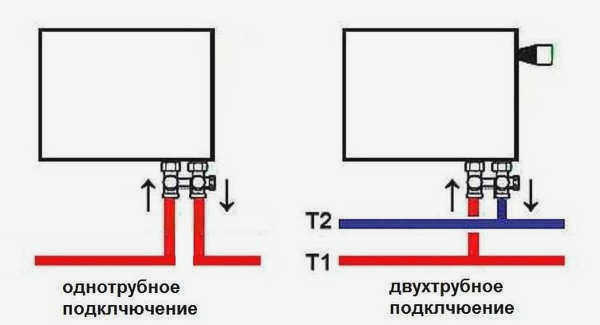

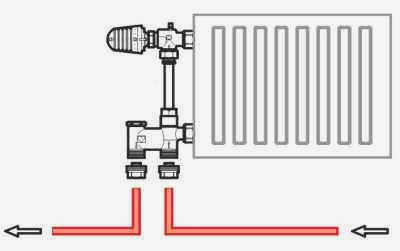

Если вы устанавливаете радиаторы с нижним подключением, у вас нет выбора. У каждого производителя есть фиксированное подключение подачи и обратки, и их рекомендации должны строго соблюдаться, иначе вы не получите тепла. При боковом подключении вариантов больше (подробнее о них вы можете прочитать здесь).
Одностороннее подключение

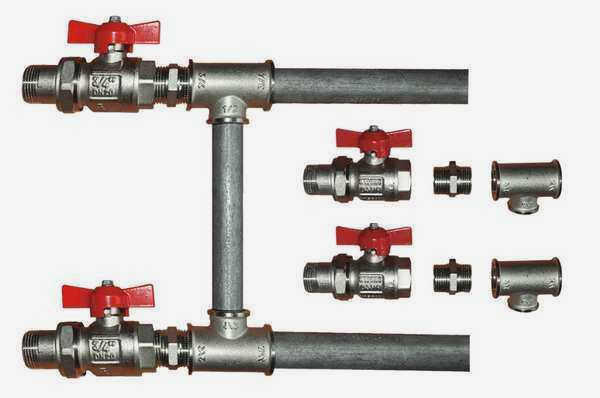

Одностороннее подключение наиболее распространено в квартирах. Оно может быть двухтрубным или однотрубным (наиболее распространенный вариант). В квартирах по-прежнему используются металлические трубы, поэтому стоит рассмотреть возможность обвязки радиатора стальными трубами с фитингами. Помимо труб соответствующего диаметра, вам понадобятся два шаровых крана, два тройника и два колена – детали с наружной резьбой на обоих концах.

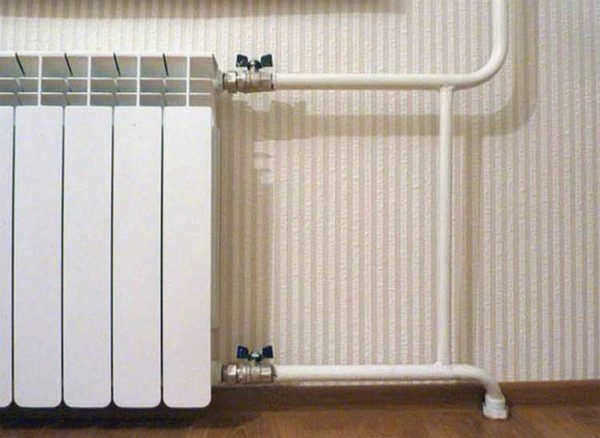

Все это соединяется, как показано на рисунке. В однотрубной системе байпас обязателен – он позволяет отключить радиатор, не останавливая и не сливая воду из системы. Не ставьте на байпас кран – это перекроет поток теплоносителя по стояку, что вряд ли понравится соседям и, скорее всего, приведет к штрафу.

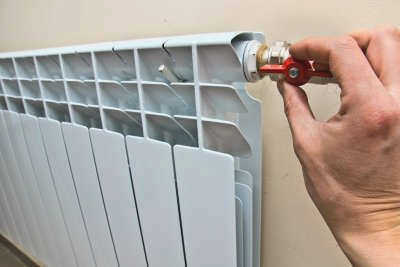

Все резьбовые соединения должны быть уплотнены фум-лентой или льняной прокладкой с нанесенной сверху герметизирующей пастой. При вкручивании вентиля в коллектор радиатора не требуется большого количества герметика. Слишком большое количество может привести к появлению микротрещин, а затем и трещин. Это относится почти ко всем типам радиаторов, за исключением чугунных радиаторов. Для всех остальных не следует подходить к этому фанатично.
