Правильная установка термоголовки на радиатор отопления

Жидкостные и газовые регуляторы могут быть двух типов:

Термостатическая головка радиатора – принцип работы, устройства разных типов, как выбрать и установить

Термостатическая головка радиатора относится к регулирующему клапану в системе водяного отопления. Специалисты называют ее радиаторным или термостатическим клапаном. Устройство появилось в России сравнительно недавно и сразу же было внесено в соответствующую нормативную базу как законная часть системы водяного отопления.

Термостат предназначен для регулирования уровня нагрева одного радиатора или цепочки радиаторов, соединенных последовательно. С его помощью можно установить индивидуальный температурный режим в одной комнате дома или квартиры. Устройство является универсальным, так как совместимо со всеми моделями радиаторов.

Насколько важна и необходима термостатическая головка

Радиаторная термостатическая головка позволяет оптимизировать энергозатраты, что может привести к значительной экономии тепловой энергии в течение всего отопительного сезона. Отопительный котел может повышать или понижать температуру нагрева во всех радиаторах одновременно.

Однако это не всегда необходимо, поскольку разные комнаты имеют разные требования к отоплению. Такие помещения, как спальни, детские комнаты, гостиные, столовые и прихожие, требуют температуры 20 – 22 0, ванная комната должна отапливаться примерно до 24 0, а для подсобных помещений достаточно 16 0.

Уровни 12 0 и 7 0 предназначены для особых случаев. Установив термостатические головки, домовладельцы могут регулировать температурный режим в каждом помещении по своему усмотрению.

Преимущества термостатов для отопления

Хорошо известно, что температура в разных комнатах дома не может быть одинаковой. Также не обязательно постоянно поддерживать определенную температуру.

Например, в спальне ночью температура должна быть снижена до 17-18°C. Это положительно влияет на сон. Это положительно влияет на сон и помогает предотвратить головные боли.

Фотогалерея
Фото из

Термостатический клапан, также известный как терморегулятор, используется для изменения объема теплоносителя, проходящего через устройство. Эти изменения зависят от температуры окружающей среды.

Все термостатические регуляторы состоят из двух основных компонентов: термостатического клапана и термостатической головки – механизма, воздействующего на клапан.

В более сложных моделях термостатический клапан управляется дистанционным термостатом, который подает команды на термостатическую головку в соответствии с изменениями температуры окружающей среды.

Термостаты с термостатической головкой с сильфонным управлением позволяют автоматизировать подачу теплоносителя в устройство.

Самый простой вариант термостата имеет термостатическую головку для ручного управления. При необходимости простая механическая термостатическая головка может быть легко заменена на сильфонную термостатическую головку.

Все варианты терморегуляторов делятся на однотрубные и двухтрубные циркуляционные термостаты.

Двухтрубные циркуляционные термостаты предназначены для высоких перепадов давления. Они делятся на две группы: с контролем потери давления и без него.

Установка термостатов перед радиатором позволяет установить оптимальную температуру для каждого помещения в соответствии с его назначением.

Назначение термостатического клапана
Необходимые компоненты термостата
Регулятор температуры с датчиком дистанционного термостата
Термостатическая головка для автоматического управления
Термостатический расширительный клапан или клапан – основной компонент
Блок управления для однотрубной системы
Термостатический клапан для двухтрубных систем
Преимущества установки термостатических радиаторных клапанов

Оптимальная температура на кухне составляет 19 oC. Это связано с тем, что в помещении находится много отопительных приборов, которые выделяют дополнительное тепло. Если температура в ванной комнате опустится ниже 24-26 oC, в помещении будет ощущаться сырость. Поэтому важно обеспечить высокую температуру в этой зоне.

Типы термостатов и принципы работы

Существует три типа термостатов:

• механическийс ручным регулированием подачи теплоносителя;
• электронныйуправляемый дистанционным термостатом;
• полуэлектронныйОсновным преимуществом механических агрегатов является их низкая стоимость, простота эксплуатации и легкость обслуживания.

Основным преимуществом механических агрегатов является их низкая стоимость, простота эксплуатации, плавность и прозрачность работы. Во время их работы нет необходимости в дополнительных источниках энергии.

Модификация позволяет вручную регулировать количество теплоносителя, поступающего в радиатор, тем самым управляя теплоотдачей батарей. Устройство характеризуется высокой степенью точности регулировки степени нагрева.

Существенным недостатком конструкции является отсутствие разметки для регулировки, поэтому настраивать устройство придется методом проб и ошибок. Ниже мы опишем один из методов балансировки.

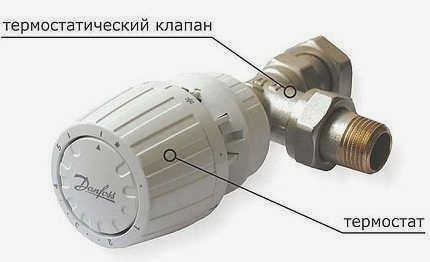

Основные компоненты механического регулятора – термостат и термостатический клапан

Механический термостат состоит из следующих компонентов

• регулятор;
• привод;
• сильфон, заполненный газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата изменяется, вещество перемещается в золотник, тем самым регулируя положение шпинделя. Под действием элемента золотник частично перекрывает проход, ограничивая поступление теплоносителя в аккумулятор.

Электронные термостаты – это более сложные конструкции, основанные на программируемом микропроцессоре. С его помощью можно установить определенную температуру в помещении, нажав несколько кнопок на контроллере. Некоторые модели многофункциональны, подходят для управления котлом, насосом, смесителем.

Виды термостатических головок и принцип их работы

Термостатические головки относятся к запорно-регулирующим клапанам.

Существует три типа термостатических клапанов:

• ручной;
• механический;
• электронные.

Функции у всех одинаковые, но способ их реализации различен. В зависимости от последнего параметра они имеют разные возможности.

Что такое ручные термостатические клапаны?

Термостатические головки клапанов по своей конструкции повторяют стандартный клапан. Поворачивая ручку, можно регулировать объем теплоносителя, перемещаемого по трубе.

Установив термостат всего на 1° ниже, вы сможете сэкономить 6% на годовых счетах за электроэнергию

Они устанавливаются вместо шаровых кранов на противоположных сторонах радиатора. Они надежны и недороги, но ими приходится управлять вручную, а поворачивать вентиль каждый раз, полагаясь только на свои ощущения, не очень удобно. Термостатические клапаны устанавливаются в основном на чугунных радиаторах.

Поворот штока клапана несколько раз в течение дня приводит к ослаблению ручки клапана. В результате термостатическая головка быстро выходит из строя.

Особенности механической термостатической головки

Механическая термостатическая головка имеет более сложную конструкцию и автоматически поддерживает заданную температуру.

В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри сильфона находится температурная среда в жидком или газообразном состоянии. Как правило, она имеет высокий коэффициент теплового расширения.

Как только заданная температура превышает норму, внутренняя среда, объем которой значительно увеличился, вызывает движение штока.

В результате площадь поперечного сечения термоголовки сужается. Это снижает мощность радиатора и, следовательно, температуру теплоносителя до заданного значения.

Правила установки термостатической головки

Точка подключения термостатической головки к радиатору не зависит от типа головки. В любом случае, это труба, непосредственно подающая теплоноситель к радиатору.

Для правильной работы устройства необходимо обеспечить бесперебойную циркуляцию воздуха вокруг головки.

Рекомендации по подключению

Каждый производитель предлагает рекомендации по подключению термостатической головки.

Несмотря на это, существуют и общие условия установки:

1. Корпус должен быть защищен от прямого ультрафиолетового излучения. В противном случае устройство будет работать неточно.
2. Термостатическая головка должна быть открыта. Она не должна быть заслонена защитной проводкой или мебелью.
3. Устройство не должно располагаться над трубами отопления. В этом случае будет наблюдаться расхождение между комнатной температурой и температурой вокруг головки.
4. Если прибор практически не изолирован, в зоне подающей и обратной труб необходимо установить обводную трубу или обводной клапан.
5. Подключенная труба не должна оказывать давление на корпус клапана.

Во время установки термостатический регулятор напора должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой необходимо перекрыть поток воды или другого теплоносителя в контуре, а затем слить его.

Термостатическую головку нельзя устанавливать вертикально. Она должна быть расположена параллельно полу. Такое положение гарантирует, что теплый воздух не будет воздействовать на нее.

Последовательность установки

Начните с обрезания труб на небольшом расстоянии от радиатора. Следующим шагом будет снятие существующих запорных клапанов. Затем отделите штоки от клапанов и вкрутите их в крышки радиатора.

Особенности установки и подключения клапана

Само устройство простое, но особое внимание следует уделить установке и калибровке термостатического радиаторного клапана. Правильная установка обеспечит точную работу устройства.

Какие факторы следует учитывать при установке? Тип термостатического клапана – однотрубный или двухтрубный. Плюс направление потока теплоносителя – идет ли он снизу или сверху.

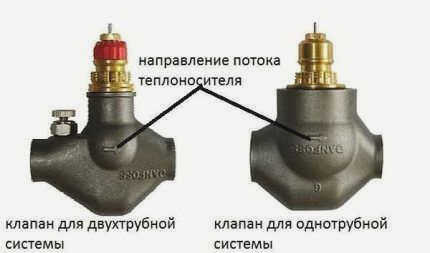

На самом клапане направление потока теплоносителя обозначено стрелкой. Термостаты на радиаторах должны быть установлены в соответствии с этой маркировкой, иначе устройство будет работать неправильно

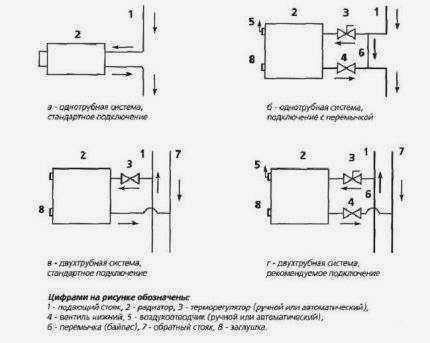

Трубы подачи горячей воды к радиатору подключаются разными способами. Это зависит от схемы отопления. Расположение штепсельных вилок и термостатов также варьируется. Общая рекомендация для большинства моделей термостатов – размещать их на высоте 40-60 см от уровня пола.

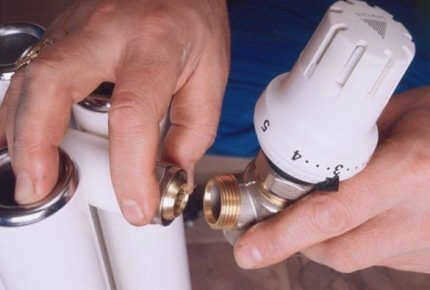

Процедура установки примерно следующая:

1. Отсоедините радиатор от системы отопления и слейте воду.
2. Снимите горизонтальную часть трубы и кран.
3. Термостат можно также установить в крышке радиатора, если перед ним установлен запорный вентиль. В качестве альтернативы можно сделать вырез в горизонтальной части трубы перед радиатором.
4. Герметичность соединений очень важна. Ее можно обеспечить, обмотав резьбовую часть лентой ФУМ.

Традиционная схема подключения выглядит следующим образом: байпас – шаровой кран – терморегулятор.

Еще одно замечание: существуют системы, в которых теплоноситель движется в разных направлениях в разных помещениях. Это особенно актуально для U-образных стояков.

Детали установки однотрубных и двухтрубных систем

В однотрубных системах горячая вода циркулирует в одной трубе с последовательно подключенными радиаторами. Труба с теплоносителем входит в смеситель в верхней части. Последняя проходит через всю систему, выходит внизу с той же стороны и направляется в основную магистраль.

Приложения и полезные видео по теме

Что такое термостат, для чего он нужен и как он работает?

Демонтаж полной системы с термостатическим клапаном.

Эксперимент со скоростью срабатывания термостатических клапанов от 4 производителей.

Использование термостатических радиаторных клапанов делает систему отопления максимально гибкой..

С их помощью можно регулировать температуру отдельных радиаторов таким образом, чтобы в помещении постоянно поддерживался комфортный климат. Однако важно учитывать целесообразность установки таких устройств, а также правильно их установить и отрегулировать.
