Правильное соединение канализационных пластиковых труб

При резке труб всегда появляются заусенцы. Это нормально, но не в случае с канализационными трубами: правильный монтаж канализационных труб не может быть выполнен с заусенцами, и их необходимо удалить, чтобы выступающие куски пластика не препятствовали последующему прохождению сточных вод по трубе. Кроме того, заусенцы на внешней стороне препятствуют образованию надежного и герметичного соединения.

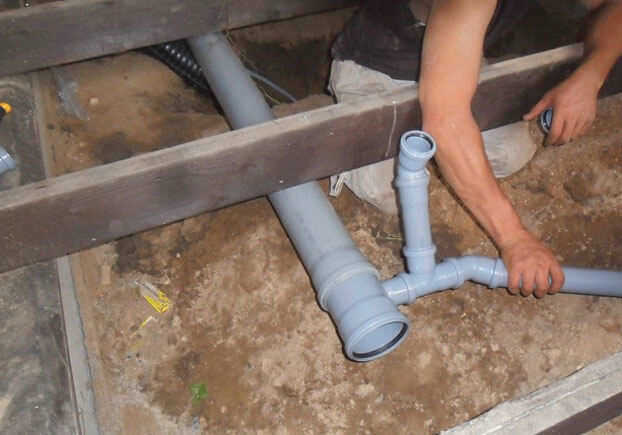

Монтаж канализационных труб своими руками – варианты и методы

В настоящее время рынок предлагает достаточно широкий ассортимент канализационных труб. Большинство современных изделий изготавливается из пластика, и в этом нет ничего удивительного: этот материал обладает множеством положительных характеристик, позволяющих использовать его в канализационных системах. Пластиковые трубы способны выдерживать агрессивные среды, что очень важно для бытовых сточных вод.

Они также характеризуются небольшим весом, что делает возможным монтаж канализационных труб своими руками и не требует применения специальной техники. Кроме того, пластиковые трубы имеют гладкую внутреннюю поверхность, что значительно снижает риск засорения и быстрого износа, так как твердым частицам гораздо сложнее в них застрять.

Важным преимуществом, подчеркивающим все вышесказанное, является низкая стоимость пластиковых труб, что делает их оптимально подходящими для канализационных систем.

Несмотря на все преимущества пластиковых труб, их установке необходимо уделять должное внимание, так как неправильный монтаж канализационных труб своими руками может свести на нет все преимущества такой канализационной системы. Причины проблем могут заключаться в различных аспектах: например, если трубы не были подготовлены к монтажу или сам процесс монтажа выполнен некачественно.

В многоквартирных домах с этими нюансами можно справиться несколько проще, поскольку трубы имеют больший диаметр, что компенсирует незначительные ошибки при монтаже. В многоквартирных домах установка канализационных заглушек иногда производится на должников за неуплату. Для частных домов ситуация несколько сложнее: один неправильный изгиб может привести к регулярным засорам в этом районе и даже вызвать полный паралич канализационной системы. В этой статье мы остановимся на том, как правильно установить канализационные трубы.

Построение канализационной системы

Засоры в канализационных системах встречаются очень часто. Корни этой проблемы лежат не только в неправильной эксплуатации конструкции, хотя такое явление тоже имеет место: зачастую канализационная система воспринимается жителями как еще одно место для сброса отходов.

Основная причина засорения труб – ошибки при монтаже. Во-первых, в системе часто используются грубые трубы, в которых вероятность возникновения засоров гораздо выше из-за скопления отходов на поверхности. Во-вторых, проектирование канализационной системы часто выполняется неправильно, однако монтаж канализационных труб в частном доме выполняется правильно. В результате качество системы часто оказывается недостаточным, а засоры возникают из-за больших изгибов, поворотов или уклонов.

Все эти нюансы необходимо учитывать при планировании монтажа канализационных труб в частном доме. Опять же, лучше всего остановить свой выбор на пластиковых деталях, поскольку с ними очень легко работать и не требуется использование сложного оборудования. При необходимости трубы можно даже обрезать до нужного размера.

1. Для резки большого количества труб в свободном пространстве лучше всего использовать станок для резки труб, который обеспечивает очень чистые края труб.
2. Пластиковые трубы также можно резать специальной пилой – результат получается довольно хорошим. Этот метод также очень удобен и положительно сказывается на работе.
3. В домашних условиях трубы можно резать обычной ножовкой по металлу: из-за мелких зубьев количество заусенцев будет минимальным, но отрезать трубу ровно будет сложно, поэтому может потребоваться дополнительная обработка.

Виды канализационных труб и соединения

Перед тем как соединять канализационные трубы ПВХ, важно понимать последовательность действий и знать некоторые нюансы конфигурации канализационной системы.

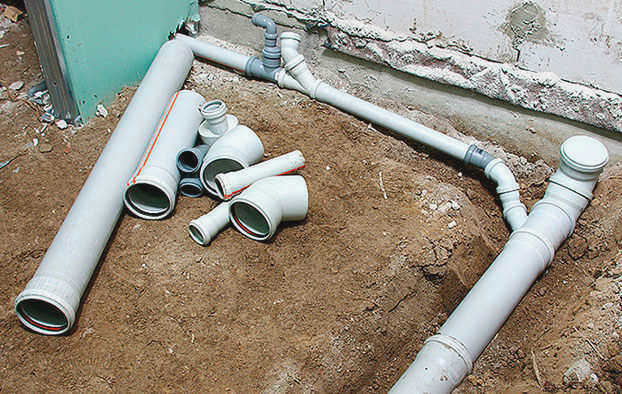

1. Сначала создается проект канализационной системы. Для начала достаточно схематично изобразить все фитинги, которые будут подключены к канализационной системе.

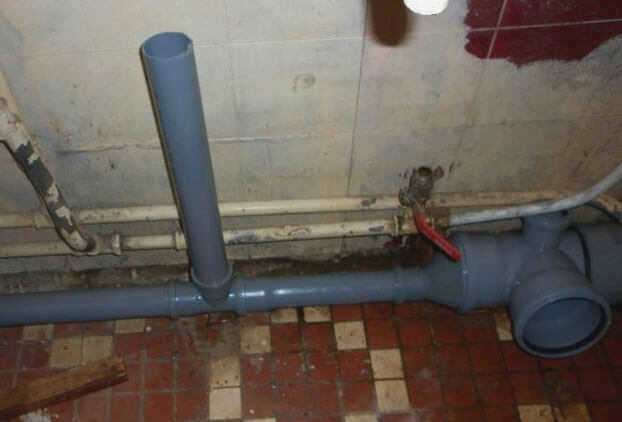

2. После нанесения на карту всех приборов каждый из них должен быть подключен к канализационному стояку. Очевидно, что для каждой трубы потребуется отдельная линия, а различные ответвления будут соединены с помощью фитингов. На схеме обязательно должно быть показано, как канализационные трубы подключены ко всем приборам.
3. Канализационная система должна состоять из двух типов труб: 50 мм и 110 мм. Трубы 50 мм нужны для отвода воды от каждого потребителя, но если со временем эта линия сократится до одной, то лучше увеличить диаметр канализационной трубы до 110 мм, чтобы пропускная способность системы была выше.
4. Подключение унитаза производится трубой диаметром 110 мм с помощью гибкого раструба, который соединяется непосредственно с канализационной трубой (см. также: "Монтаж канализационных труб своими руками – варианты и методы").

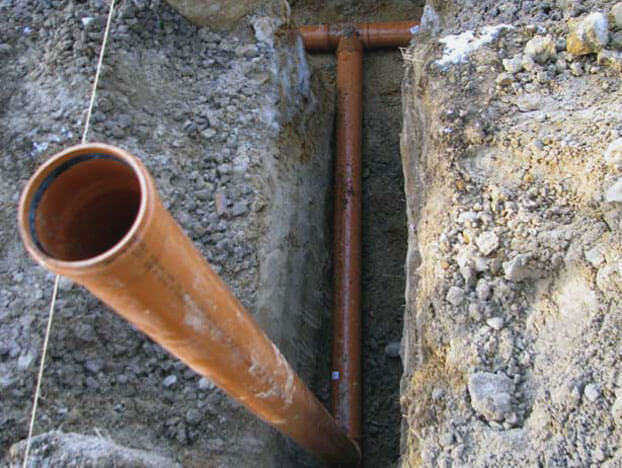

Наружная канализация своими руками

Совет: Используйте наши строительные калькуляторы онлайн, и вы сможете быстро и точно рассчитать строительные материалы или конструкции.

Строительство наружной дренажной системы не требует применения поворотных фитингов. Их заменителем в данной ситуации являются люки, которые обеспечивают контроль за работой системы и своевременную очистку: постоянно откапывать трубопровод в случае засорения слишком проблематично, даже если использовать фитинги, выходящие на поверхность. Читайте также: "Прокладка канализационных труб своими руками в частном доме".

Очень важным моментом при прокладке канализационных труб является соблюдение диаметра труб. Как уже упоминалось выше, в домах в основном используются трубы диаметром 50 мм и 110 мм. Однако общий объем сточных вод от всех потребителей может быть гораздо больше, поэтому пропускная способность конструкции должна быть соответственно увеличена: каждая врезанная во внешнюю канализацию труба увеличивает ее диаметр на один размер.

Примером может служить внешняя труба, к которой подсоединены две трубы диаметром 110 мм. В этом случае диаметр внешней трубы должен быть 160 мм. Если в здании три трубы диаметром 110 мм, диаметр наружной трубы должен быть 200 мм. Это правило следует соблюдать для небольших зданий, где расстояние до коллектора составляет 30-40 м. Если это правило не соблюдается, диаметр внешней канализационной трубы следует увеличить еще больше, чтобы конструкция имела небольшой запас мощности. Таким способом соединяются канализационные трубы разного диаметра.

В данной статье речь идет о правильном соединении канализационных труб. Из написанного можно сделать вывод, что соединение канализационных труб по сути похоже на детский строительный набор: одна деталь к другой, другая к следующей, и так далее, пока не появится конечный результат. Если все трубы соединены правильно, они будут правильно и герметично закрыты, и канализационная система сможет нормально функционировать без ремонта.

Как соединяют канализационные трубы?

Все существующие на сегодняшний день способы монтажа коммуникаций делятся на две группы:

• разъемный;
• неразъемный.

В первом случае возможен демонтаж труб. Для соединения сообщающихся участков используются муфты и фланцы. Дополнительные компоненты должны соответствовать трубам по размерам. При этом необходимо учитывать наружный диаметр. На секции изделия накладывается фитинг, края которого скошены под углом 90°. Центр этого элемента должен совпадать с линией соединения. При фланцевом способе монтажа используется болтовое соединение.

Канализационные трубы можно также соединять неподвижным методом. В этом случае используются следующие варианты монтажа секций труб:

• раструбное соединение;
• сварка с использованием специального оборудования (паяльник для пластмасс);
• склеивание;
• установка фитингов.

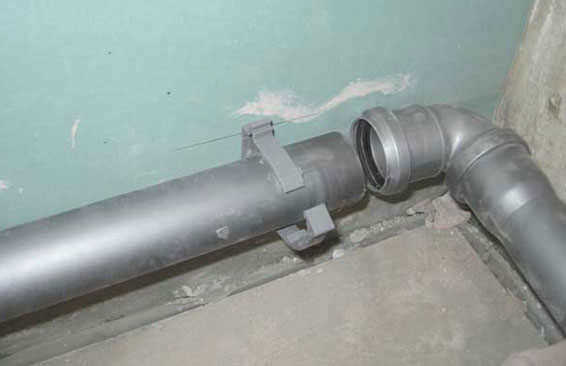

Первый вариант не требует дополнительных компонентов. При монтаже пластиковых изделий по этой технологии используется только резиновая прокладка. Кроме того, стык может быть покрыт силиконовым герметиком.

Если выбран метод сварки, то нагретые концы прижимаются друг к другу с помощью специального оборудования. Это можно сделать с помощью стыковой сварки или с помощью электросварной муфты. При нагревании до экстремальных температур поливинилхлорид теряет свои свойства, размягчается и становится пластичным.

Если соединение производится встык, то при пайке концевые участки трубы будут надежно зафиксированы. После того как труба остынет, она станет единым целым. Ее уже нельзя будет снять, не повредив трубу.

Использование клея

Этот метод основан на взаимном проникновении полимеров на молекулярном уровне. Склеивание пластиковых канализационных труб требует использования специального клея. При нанесении он изменяет структуру поливинилхлорида, позволяя надежно соединить элементы трубы. Демонтаж в этом месте невозможен, потребуется разрезать коммуникации. Инструкция по монтажу:

Проверка системы перед использованием

Ввод в эксплуатацию осуществляется вскоре после установки компонентов дренажной трубы; соединениям из ПВХ необходимо время для полного высыхания, чтобы склеиться, если используется клей или герметик. Если используется разъемный метод или технология сварки, работоспособность системы в дренажном контуре проверяется сразу после монтажа.

Трубопровод проверяют на наличие утечек, перегибов при повышении температуры сточных вод. Для этого подается вода – поворачивают вентиль на водопроводном стояке. Состояние труб контролируется по мере поступления сточных вод. Чтобы сделать это более прозрачным, соединения труб покрывают бумажными полотенцами, чтобы можно было увидеть даже небольшие утечки. Чтобы убедиться, что система труб находится в исправном состоянии, необходимо контролировать поток сточных вод в течение определенного периода времени.

Подготовка

Независимо от вида выполняемых работ (подключение унитаза к канализационной трубе, монтаж участков водопровода и т.д.), важно быть подготовленным. Необходимо заранее приобрести средства индивидуальной защиты, такие как перчатки и термостойкие очки. Необходимо рассчитать количество материалов: труб, фитингов, прокладок, клеевых смесей и других составов.

Для некоторых видов работ, например, холодной сварки, процесс фиксации участков труб происходит быстро. Если на этом этапе под рукой не окажется нужных материалов, качество соединения пострадает. Подготовительные работы:

1. Перед самостоятельной прокладкой труб необходимо определить их расположение. На этом этапе составляется план, в котором также указываются размеры всех компонентов.
2. Подготовка помещения: Закрепите фитинги плотным материалом; при необходимости демонтируйте старые трубы; уберите мусор; очистите место, где будут прокладываться соединения.
3. Очерчивается помещение и определяются места крепления труб.
4. Коммуникации нарезаются в соответствии с планом.
5. После того как изделия нарезаны, грубые края обрабатываются для удаления заусенцев. Концевые участки очищаются от грязи и обезжириваются.
6. При необходимости нарезается резьба.

Виды канализационных труб и их соединения

Независимо от того, какие разновидности коммуникаций используются, при монтаже необходимо соблюдать ряд правил, без соблюдения которых система не будет функционировать должным образом, в том числе следующие:

1. Убедитесь, что труба имеет правильный уклон. Значение этого параметра зависит от длины и диаметра труб.
2. При установке сантехнических приборов необходимо устанавливать специальные муфты – тройники.
3. Сразу после соединения сифонов устанавливаются поворотные муфты, также известные как колена.
4. Переходники устанавливаются в местах изменения диаметра трубы.
5. Резиновая прокладка является обязательной частью соединения канализационных труб, если монтаж производится раструбным методом. Иногда перед установкой ее покрывают герметиком.

Используются различные типы канализационных труб и соединений:

• металл: сталь, чугун;
• полиэтиленовые: поливинилхлорид, полипропилен, сшитый полиэтилен.

Соединение стальных труб

• сварка;
• резьбовые муфты;
• фланцевое соединение.

В первом случае используется сварочный аппарат. Этот метод имеет ряд недостатков. Во время сварочных работ на внутренней стороне коммуникаций появляются нахлесты металла. В результате просвет изделия немного уменьшается, что приводит к увеличению сопротивления потоку сточных вод в этой области. Это может снизить давление в системе. Пайка стальных инструментов паяльником не требуется.

Для повышения надежности для соединения крана и прямого конца изделий используется сварка. Поскольку сварной шов более подвержен коррозии, следует использовать резьбовое соединение. В этом случае используется специальный фитинг (американского типа), состоящий из 2 концов и накидной гайки.

Фланцевый метод используется в тех случаях, когда участок трубы в дальнейшем подлежит демонтажу. Кроме того, этот тип соединительного элемента рекомендуется для соединений с оборудованием. В этом случае фланец надевается на участки трубы и затягивается специальным крепежом, обеспечивая герметичное соединение за счет высокой поверхностной герметичности.
