Прибор для измерения диаметра трубы

Если конец трубы недоступен для измерения, т.е. если труба является частью существующей системы водо- или газоснабжения, штангенциркуль следует наложить на боковую часть трубы. В этом случае важным условием измерения является то, что длина штангенциркуля должна быть больше половины диаметра трубы.

MINI. Прибор для проверки прямолинейности, внутреннего диаметра и профиля внутренней поверхности профилированных труб и других цилиндрических объектов.

Прибор предназначен для измерения прямолинейности, внутреннего диаметра, сканирования профиля внутренней поверхности резьбовых труб от 55 мм. Все измерения производятся бесконтактно, с помощью встроенных оптических датчиков.

• Геометрические размеры профиля внутренней поверхности трубы и ее видимых дефектов;
• внутренний диаметр;
• овальность
• прямолинейность
• геометрия среза и профиля (шаг, высота, ширина, радиусы закругления, углы);

Технические характеристики

D=Диаметр заказчика

– Внутренний диаметр, мм

D-5 мм до D+5 мм

180 г с компенсацией искажений

180 г с компенсацией искажений

Принцип 3D сканирования

Ротационный лазер, непрерывное сканирование

Ротационный лазер, непрерывное сканирование

Метод перемещения зонда

Время автономной работы, ч

Внутренний диаметр трубы, мм

Отклонение окружности, мм

(разрывы, сварные швы, видимые дефекты)

• Модуль лазерного 3D сканирования профиля;
• дальномер (канал измерения расстояния от зонда до конца трубы);
• инклинометр
• фронтальный канал для проверки прямолинейности
• канал видеоконтроля (модули видеоконтроля и контроля прямолинейности взаимозаменяемы и при необходимости могут использоваться попеременно)

Специальное оборудование для измерения диаметров труб

Конечно, можно использовать и специализированные приборы, разработанные для данного типа измерений. К ним относятся лазерные измерительные приборы, прямолинейные калибры, диагональные калибры и т.д. Однако они не всегда легкодоступны. Кроме того, некоторые профессиональные инструменты не всегда дешевы, поэтому их покупка один раз может не иметь экономического смысла. Работа с ними также требует определенных навыков. Поэтому стоит рассмотреть другие способы измерения диаметра труб.

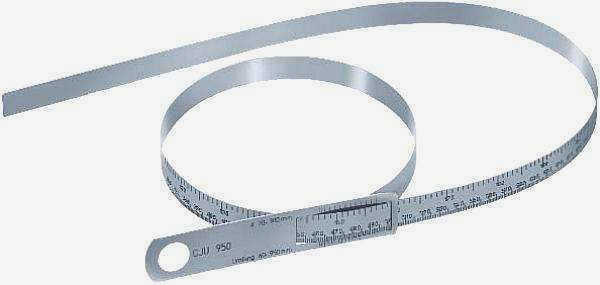

Циркулярный калибр предназначен для точного измерения диаметра труб и других изделий круглой формы. Циркуль изготовлен из нержавеющей закаленной пружинной стали, а разметка нанесена лазером.

Однако прежде чем углубляться в эту тему, необходимо решить, с каким типом диаметра мы имеем дело. Ведь различают внешний и внутренний диаметр. Кроме того, он не всегда измеряется в сантиметрах или миллиметрах. Бывают случаи, когда он измеряется в дюймах. Для справки, один дюйм равен 2,54 см.
Внешний диаметр может понадобиться, если его значение необходимо учитывать, например, при нарезании резьбы на внешней стенке трубы. Это значение будет напрямую связано с толщиной трубы. Кстати, толщину стенки можно рассчитать, вычитая внутренний диаметр из внешнего.

Как измерить диаметр с помощью подручных средств

Если у вас нет под рукой специализированного инструмента, а измерить диаметр трубы все же необходимо, можно освежить в памяти школьную формулу для нахождения окружности. Вот она: C = "пи" x d. Где:

• C – длина окружности;
• "Пи" – фиксированное число, для удобства принято 3,14;
• D – диаметр окружности.

Поэтому, чтобы измерить диаметр трубы, разделите C (окружность) на 3,14. Однако это позволит измерить только внешний диаметр трубы.

Для измерения окружности достаточно обычной портновской ленты.

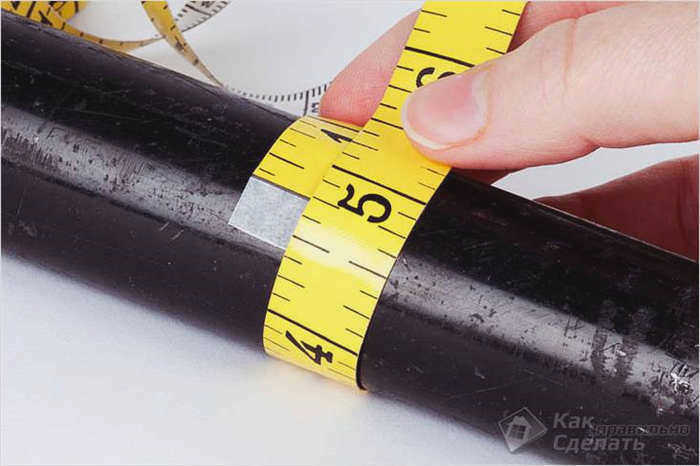

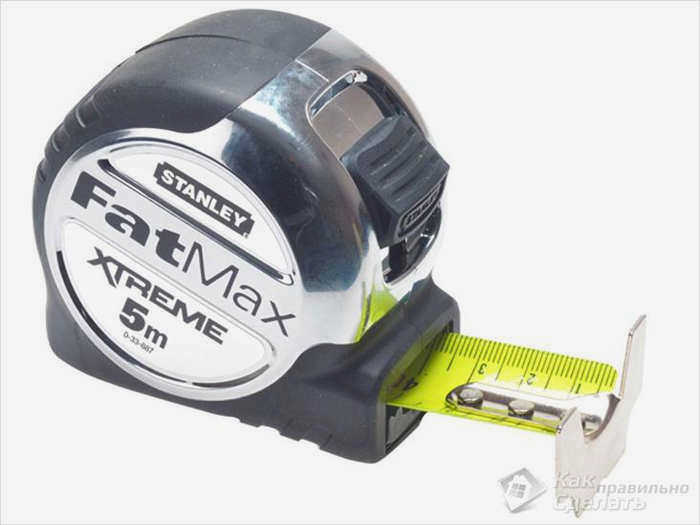

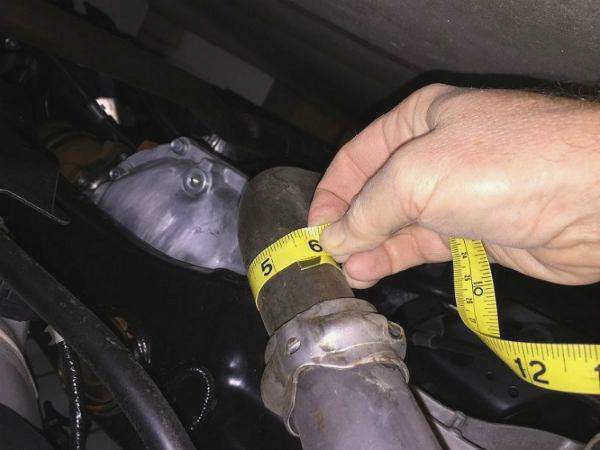

Возьмите обычную строительную или портновскую рулетку и оберните ее вокруг трубы на один оборот. Следите за тем, чтобы рулетка не перекашивалась, а лежала на трубе как можно ровнее.
После проведения измерений остается только произвести расчеты, описанные выше. Например, если окружность составляет 12 сантиметров, то деление 12 на 3,14 дает результат 3,8 сантиметра.
Кстати, аналогичным образом можно измерить диаметр не только трубы, но и любого другого круглого предмета. Если под рукой нет рулетки, можно использовать не слишком толстую нитку или шпагат. Просто оберните бечевку вокруг трубы, а затем прикрепите ее к линейке.
Если требуется более точное значение, число "пи" можно принять за 3,14, а не за 3,1416.

Примечание: Нередко иностранные наборы трубок маркируются в неметрической системе. Это означает, что в данном случае диаметр указан в дюймах, а не в сантиметрах. Зная, что один дюйм равен 2,54 см, не составит труда перевести дюймы в сантиметры и наоборот.

Измерение труб подручными средствами

Наиболее распространенным способом измерения диаметра трубы является использование хорошо известного штангенциркуля. Однако может случиться так, что у вас его нет, а если он есть, то измерить им большой диаметр трубы не представляется возможным. В этом случае используется самый простой набор инструментов и знаний:

• гибкая линейка (похожая на измерительную ленту, используемую при пошиве одежды);
• измерительная лента;
• школьные знания о числе "пи" (3,14).

С помощью аналогичного набора инструментов можно измерить диаметр не только трубы, но и любого другого круглого объекта – стержня, колонны или садовой грядки.

Просто измерьте окружность трубы с помощью рулетки или гибкой линейки. Для этого необходимо приложить рулетку или измерительную ленту к поверхности трубы в ее самой широкой части. Полученная окружность делится на 3,14. Для более точных размеров используется значение 3,1416.

Следует отметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны дюймовые значения диаметров труб. Чтобы перевести эти значения в сантиметры, их умножают на 2,54. Аналогично, чтобы перевести сантиметры в дюймы, умножают на 0,398.

Измерение труб малого диаметра

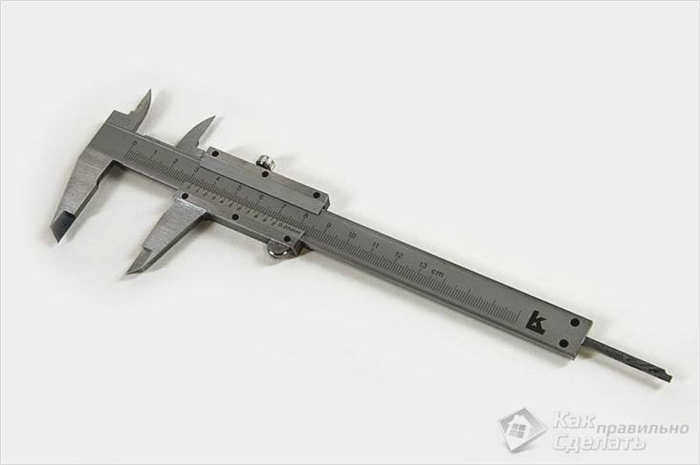

Измерение производится с помощью штангенциркуля без каких-либо математических расчетов. Условием является полный доступ к трубе. Этот метод подходит для измерения доступных труб малого диаметра (не более 15 см). Для измерения необходимо приложить ножки штангенциркуля к концу трубы и крепко зажать их на внешних стенках трубы. Значение, полученное на шкале штангенциркуля с точностью до десятых долей миллиметра, будет являться наружным диаметром трубы.

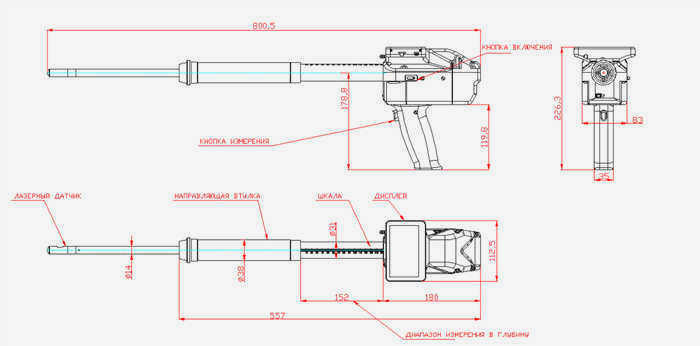

Ручной лазерный измеритель внутреннего диаметра RF096-18/30-155/307-HH

Внимание: Технические характеристики прибора могут быть изменены в соответствии с условиями применения.

Работа прибора основана на принципе лазерного сканирования внутренней поверхности вращающейся лазерной головкой. Для достижения требуемой точности диапазон диаметров разделен на два поддиапазона, контролируемых независимыми датчиками лазерной триангуляции, расположенными во вращающейся головке. В комплект прибора также входят сменные кронштейны (два комплекта), предназначенные для установки прибора на торцах труб различного диаметра. Вращение лазерной головки приводится в движение встроенным двигателем. Для отображения результатов используется дисплей.

Промышленная инспекция труб

Инспекция промышленных труб

Наружный диаметр водопроводных или канализационных труб на крупных производственных предприятиях проверяется и контролируется по более сложной формуле: D = L:3,14 – 2∆p – 0,2 мм.

В этой формуле, помимо известных значений, символы ∆p обозначают толщину измерительной ленты в мм, которую вы используете для измерения диаметра, а "0,2 мм" из формулы – это допустимое отклонение, учитывающее прилегание измерительной ленты к трубе. Значение допуска для труб диаметром 200 мм составляет ±1,5 мм.

При измерении труб большого диаметра допуск измеряется в процентах. Например, для изделий диаметром от 820 до 1020 мм допустимое отклонение составляет 0,7%. Для этих измерений используется ультразвуковое измерительное устройство.

Толщина стенок труб на крупных производственных предприятиях измеряется штангенциркулем с делением шкалы 0,01 мм. Допустимое отклонение от номинальной толщины в сторону уменьшения не должно превышать 5%.

Кривизна трубы не должна превышать 1,5 мм на погонный метр длины. Общая кривизна изделия по отношению к его длине не должна превышать 0,15%. Овальность концов трубы определяется отношением разницы между наибольшим и наименьшим диаметром по отношению к номинальному диаметру трубы.

Значение этого параметра не должно превышать 1% для труб с толщиной стенки до 20 мм и не более 0,8% для толщины стенки свыше 20 мм.

Овальность трубы можно определить, измерив диаметр торца трубы с помощью индикаторного зажима или калибра в двух взаимно перпендикулярных плоскостях.

Простое школьное образование и аккуратное использование простых инструментов значительно упростят задачу ручного измерения диаметра трубы.

Давайте разберемся в терминологии

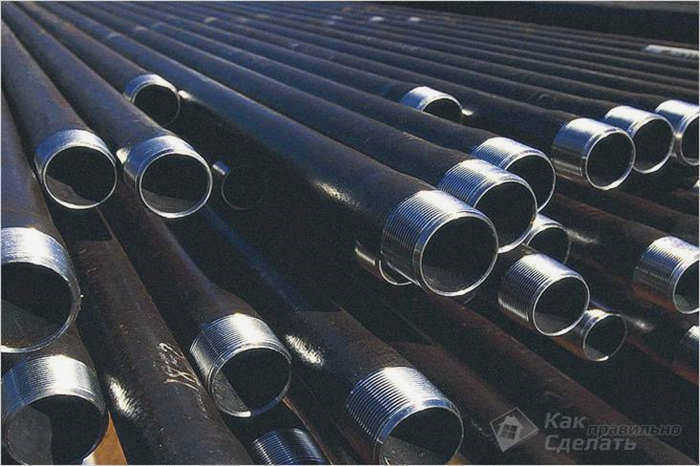

В нашей стране мы используем метрическую систему счисления. Мы измеряем все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб в нашей стране измеряется в миллиметрах. Но труба имеет два диаметра – внутренний и внешний, а также характеризуется толщиной стенки. Так о каком же диаметре идет речь, когда мы говорим о размерах стальных труб? Это зависит от стандарта, по которому они производятся. В одних случаях это наружный диаметр, в других – внутренний. Вот насколько сложен этот вопрос.

Диаметры стальных труб: какой выбрать?

Номинальный и условный диаметр

Трубы используются при различных давлениях. Более высокие давления требуют большей прочности, что становится возможным благодаря толщине стенки. В то же время внешний диаметр трубы остается постоянным. В противном случае сегменты невозможно соединить и возникнут проблемы с резьбой, фитингами и т.д. Таким образом, наружный диаметр является лишь внешним параметром. Именно поэтому было введено понятие номинального диаметра. В целом, это устаревшее название, и современные стандарты говорят о "номинальном диаметре".

Читайте также: Как правильно пользоваться клеевым пистолетом и что им можно клеить

Номинальный диаметр – это расчетное значение, которое рассчитывается в процессе проектирования. Это значение приблизительно соответствует внутреннему диаметру трубы в миллиметрах. Приблизительно, потому что стенки имеют разную толщину при одинаковом внешнем размере. Это означает, что зазор отличается. Для того чтобы как-то примирить все это, был введен номинальный диаметр. Это конкретный перечень значений, определенных ГОСТ 28338-89 и приведенных в таблице. Фактические размеры округляются до ближайшего номинального значения.

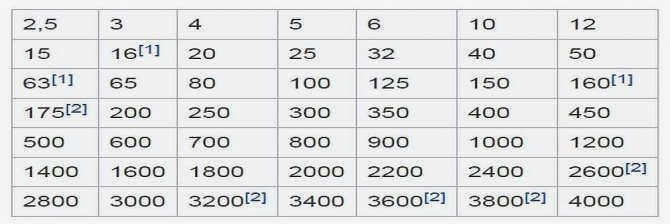

Количество стандартных номинальных диаметров для газовых и водопроводных труб и фитингов.

Название этой величины – DN, иногда по-русски – Дн. За этими буквами следует число без метрических знаков: DN30 или DN150. Читается как 30 или 150, или номинальный диаметр 30 и 150. Единицы измерения нет, так как это условная величина.
