Производители скрытых кабельных детекторов часто стараются наполнить свои инструменты как можно большим количеством опций, но в домашних условиях большинство из них остаются неиспользованными, и вам все равно приходится платить за широкий набор функций. Если ваша задача – просто обнаружить проводку в стене и точно определить ее местоположение, этот инструмент – то, что вам нужно.
Индикатор проводки: принцип работы и инструкция
При сверлении отверстий в незнакомой стене легко получить удар током или вызвать короткое замыкание в проводке, зацепившись за провод под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (COI). Чтобы устройство было полезным, нужно знать, как им пользоваться. Согласны ли вы с этим?
Мы познакомим вас с различными типами устройств, используемых в настоящее время для обнаружения хода скрытых электрических проводов. Мы расскажем о принципах работы и правилах выбора индикатора. Для "самоделкиных" в представленной нами статье есть инструкция по применению.
Виды индикаторов проводки
Не все индикаторы скрытой проводки имеют одинаковые схемы и функции. Производители стараются оснастить оборудование дополнительными опциями, чтобы получить конкурентное преимущество. По этой причине существует несколько категорий классификации детекторов, в которых необходимо детально разобраться.
Основная классификация извещателей скрытой проводки основана на физических принципах их работы.
Выделяют следующие типы извещателей:
- электромагнитные;
- металлодетекторы;
- электростатические;
- комбинированные устройства.
Электростатические детекторы могут обнаружить провода под напряжением, не пропуская через них электричество. Они недороги и просты в использовании.
Детекторы без металлоискателя также могут быть дорогими, если они имеют встроенные высокочастотные генераторы. Устройства подключаются к электросети, а их колебания затем регистрируются датчиками.
Электростатические детекторы также могут легко обнаружить разрывы в кабелях. Недостатком этих устройств является их высокая чувствительность к наведенным электромагнитным помехам. Детекторы могут быть нарушены маршрутизаторами, микроволновыми печами, компьютерами, телевизорами и т.д.
Электростатические индикаторы также не подходят для поиска проводки во влажных стенах и металлоконструкциях.

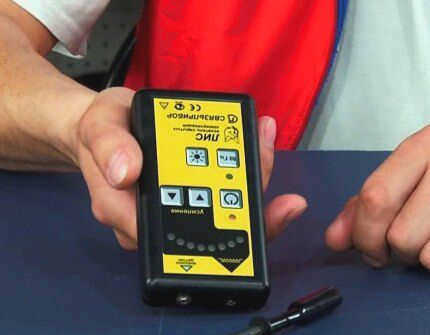

Фотогалерея
Фото из

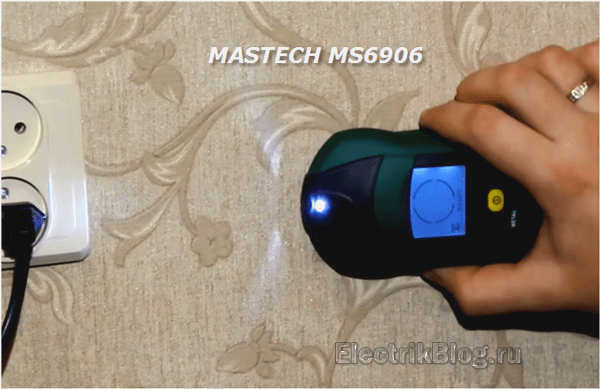

Современные кабельные детекторы скрытого монтажа позволяют точно определить местонахождение проложенных кабелей без отключения электропитания.
Профессиональные детекторы не только определяют местонахождение проводов под напряжением, но и обнаруживают трубопроводы, арматуру и каркасы железобетонных конструкций.
Оценка лучших кабельных детекторов
| Лучшие бюджетные детекторы проводов | 1 | Bosch Truvo | 9.6 / 10 |
| 2 | Приборы ADA Настенный сканер 80 | 9.5 / 10 | |
| 3 | ЗУБР Профессионал DX-750 | 9.3 / 10 | |
| Лучшие кабельные детекторы среднего класса | 1 | Bosch GMS 120 Professional | 9.4 / 10 |
| 2 | ADA instruments Wall Scanner 120 PROF | 9.3 / 10 | |
| 3 | Bosch UniversalDetect | 9.1 / 10 | |
| 4 | ELITECH D 100 | 9.0 / 10 | |
| Лучшие профессиональные кабельные детекторы | 1 | Bosch D-tect 150 SV Professional | 9.8 / 10 |
| 2 | Bosch D-tect 150 Professional | 9.7 / 10 | |
| Лучшие кабельные детекторы | 1 | CEM LA-1012 | 9.6 / 10 |
Bosch Truvo
Этот прибор "домашнего класса" очень прост: весь индикатор представляет собой "светофор", который меняет цвет с зеленого на желтый при приближении к металлу и на красный, когда в этой зоне точно нельзя бурить. Постоянный красный свет указывает только на металл, а мигающий красный свет указывает на провода под напряжением.
Truvo также прост в использовании – просто включите его. Калибровка происходит автоматически. На корпусе имеются уголки для быстрого обозначения опасных зон. Обратите внимание, что прибор разработан для точного обнаружения бытовой проводки 110-240 В переменного тока частотой 50/60 Гц, в то время как шина постоянного тока, например, "увидит" обычный металл с меньшей точностью. Глубина обнаружения скрытой проводки традиционна для этого класса – 50 мм, стальные разъемы Truvo обнаруживает на глубине до 70 мм, "цветные" – на 60 мм. Для бытового использования это вполне адекватно.
Лучшие кабельные детекторы среднего класса

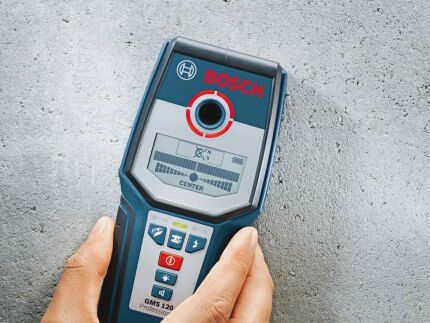

Bosch GMS 120 Professional
Хороший универсальный детектор, который "видит" провода под напряжением на глубине до 50 мм, стальные – до 120 мм. При поиске обесточенных проводов полагайтесь на "цветной" режим с максимальной глубиной обнаружения 80 мм. Обнаружение древесины возможно на глубине до 38 мм.
Прибор имеет двойной индикатор – ЖК-дисплей и меняющий цвет "глазок", через который карандашом или тонким маркером можно мгновенно отметить найденное место. Однако важно отметить особенность прибора, на которую не всегда обращают внимание (как известно, когда что-то ломается, принято читать инструкцию): длительность самокалибровки прибора после включения составляет не менее 8 секунд, и все это время его необходимо снимать с металла, иначе он начнет показывать если не "погоду на Марсе", то "среднюю температуру по больнице". – точно. Также не забудьте вручную откалибровать его, соблюдая условия, указанные в том же руководстве.
Интересной особенностью GMS 120 является отдельный режим "гипсокартон", в котором, кстати, прибор может найти и пластиковые водопроводные трубы. Остальной набор режимов традиционный – "металл", "неметалл", "провод под напряжением".
К сожалению, несмотря на принадлежность к "синей" профессиональной серии, прибор нельзя назвать по-настоящему профессиональным – это не тот случай, когда "Bosch" удалось сделать все по плану. Прибор все же недостаточно "дальнобойный" и элементарно капризный для рабочих условий.
Основные плюсы:
- Хорошая чувствительность к металлу
- Удобство маркировки
Минусы:
- Отсутствие индикации глубины
- Чувствительность к условиям работы и необходимость регулярной калибровки для поддержания точности.
9.4 / 10
Рейтинг
Отзывы
Я ожидал большего от Bosch … Хотя явно не трассоискатель, но все же металлоискатель.
Приборы ADA Настенный сканер 120 PROF
Этот детектор проводов является прямым конкурентом Bosch, а ADA даже лучше по соотношению цена-качество. Однако производитель почему-то затыкает отверстие внутри кольцевого индикатора заглушкой, которую не всегда можно вынуть, даже если повозиться – а как вы хотите отметить найденную точку? По узким "линиям разметки" на передней панели, как указано в инструкции? Это откровенно неудобно, и что мешало производителю сделать такое же отверстие, как у 'Bosch' – непонятно.
Датчики скрытой проводки
В новой панели он обнаружил проводку под штукатуркой. Он также показал металлический корпус в гипсокартонной перегородке. У него также есть возможность поиска деревянных конструкций. Он аккуратно сделан, не к чему придраться, легко калибруется. Имеет подробную инструкцию по эксплуатации.
Стас, 21 июня 2023 г.
Обзор CONDTROL Wall
Пользуюсь сканером 2 месяца. Он находит провода с питанием и без питания с точностью менее 1 см. Батарейки еще не разрядились, хотя я пользуюсь им постоянно. Близость металла или дерева хорошо видна на экране – промахнуться невозможно. Появляется стрелка – это значит, что найден край конструкции.
Юрий, 14 июня 2023 г.
Обзор проверки дрели CONDTROL (3-12-025)
Бюджетная модель. Для дома – самое то! Под штукатуркой и металлической проводкой она просвечивает, под керамической плиткой уже нет. Ни один из кабелей не был поврежден во время ремонта квартиры!
Информация на сайте www.220-volt.ru не является публичной офертой. Указанные цены действительны только при заказе через интернет-магазин www.220-volt.ru. Пользовательское соглашение. Если вы обнаружили ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.
2002-2023 © Сеть магазинов электротоваров "220 Вольт". Нравится ли вам этот магазин? Оцените его на Яндекс Маркете
Мы работаем по всей России
Мы работаем по всему Казахстану
Мы работаем по всей Беларуси
Найдите свой город:
При изменении города произошла ошибка.
- Москва
- Санкт-Петербург
На каких принципах работают приборы для поиска скрытой проводки
Промышленность выпускает 3 типа таких приборов для современного электрика, которые принято делить на:
- детекторы трасс;
- индикаторы электромагнитного поля;
- Детекторы скрытой проводки.
Они создаются для конкретных задач и имеют разные технические возможности.
Как устроены современные детекторы следов
В качестве примера рассмотрим работу кабельного тестера-детектора Mastech MS6812. Он чаще всего используется для определения места обрыва провода в закрытой кабельной сети и состоит из двух автономных частей:

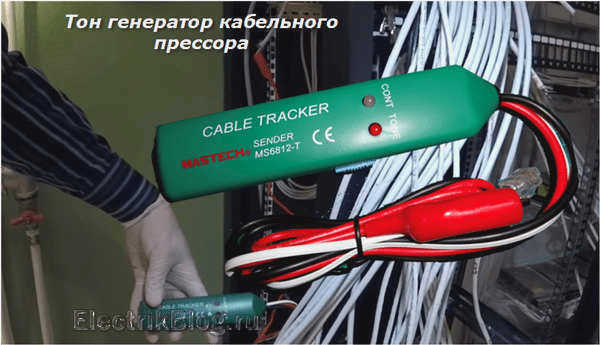

- Кабельный трекер, который генерирует высокочастотный тональный генератор. Его выход подключается к тестируемому кабелю, трассировку которого необходимо уточнить.

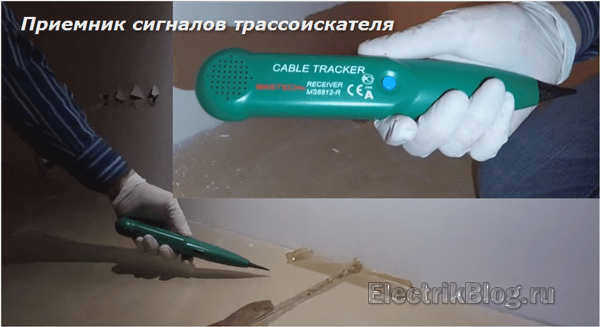

- Приемник для отслеживания кабеля, который издает специфические звуковые сигналы, указывающие на местоположение кабеля, когда он находится в зоне поиска.
Для подключения генератора необходимо сначала определить витую пару, протестировав кабель цифровым мультиметром. Высокочастотный сигнал подается на него и на контур заземления.
Если необходимо просто определить трассу кабеля, подключите генератор ко всей жиле и контуру заземления. В большинстве случаев необходимо отключить внешний источник питания от тестируемой цепи.
ВЧ-излучение принимается приемником трекера, который издает одиночный непрерывный звуковой сигнал. При необходимости его можно изменить на двухтональное эхо, которое лучше слышно в условиях промышленного шума. Это делается с помощью переключателя, встроенного в корпус.
Устройства поиска скрытой проводки: ТОП-7 моделей с обзором возможностей для самоделкиных
На самом деле, сейчас существует множество подобных продуктов. Я постарался отобрать семь наиболее популярных устройств, которые больше всего обсуждаются среди мастеров. Посмотрите сами, как это выглядит.
Внешний вид на фото и видео популярных моделей
Хочу предупредить, что эта оценка сканера – сугубо личное мнение. Возможно, оно окажет на вас влияние.

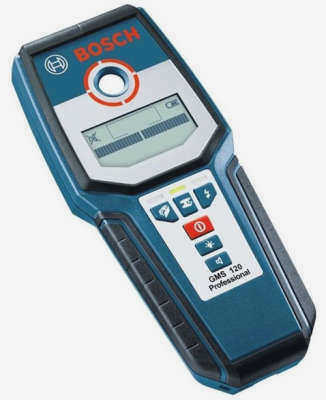

BOSCH GMS 120 Professional
Детектор предназначен для обнаружения скрытых технических конструкций и
инструментов с автоматической калибровкой при включении. На сайте .
этом повышается его надежность и точность.

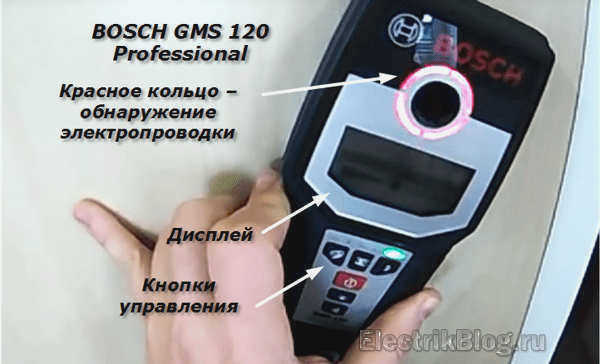

Срабатывание прибора проявляется в изменении оттенка трехцветного светового кольца на шкале 'Center-Finder' и информации на подсвечиваемом дисплее.
Детектор работает в трех режимах обнаружения:
- (Гипсокартон): деревянные и металлические предметы внутри гипсокартонной облицовки.
- (Металл): магнитные или немагнитные объекты, встроенные в стену из любого материала.
- (Токопроводящий провод): электрический провод под напряжением 110÷230 В.
Степень защиты корпуса соответствует IP 54. После 5 минут работы автоматика отключает питание цепи.
Короткое видео от производителя наглядно демонстрирует функции BOSCH GMS 120 Professional
Точное и безопасное определение:
- Однофазная и трехфазная проводка переменного тока;
- Края скрытых стоек из дерева и металла;
- Металлические трубы.
Прибор не покажет:
- влажную древесину;
- комбинации материалов;
- 2 провода в цепи под напряжением.

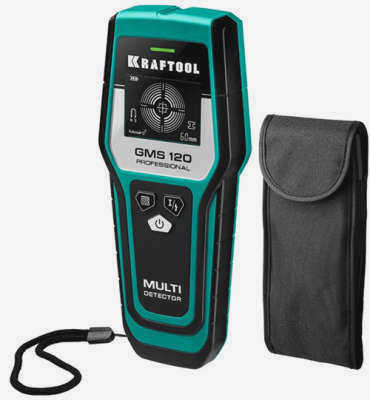

2 KRAFTOOL GMS 120
Лучшее показание глубины
Страна: Германия
Средняя цена: 4 600 руб.
Рейтинг (2023): 4.8
Поскольку в данном разделе рейтинга рассматриваются детекторы с самым глубоким сканированием, этот прибор просто не мог быть пропущен. Он способен находить объекты на глубине 120 миллиметров, и это лучший из возможных результатов. Это относится к поиску черных металлов, тогда как медь и алюминий – на 80. Это немного меньше, но тоже очень впечатляет. Фаза, с другой стороны, обнаруживается только на глубине 50 миллиметров, что является стандартным для такого типа гаджетов.
Еще одно важное преимущество – точность позиционирования. Заявленный параметр составляет 3 миллиметра, а индикация на табло выполнена настолько грамотно, что вы можете сделать отметку на стене именно в том месте, где был обнаружен объект. Здесь нет сложных настроек, а дисплей не перегружен лишней информацией. Каждый блок находится на своем месте и не отвлекает. Также можно отключить дисплей для определенных объектов, чтобы прибор не реагировал на них.
1 Bosch GMS 120 Professional
Самый надежный инструмент
Местонахождение: Германия
Средняя цена: 6 700 руб.
Рейтинг (2023): 4.9
Если вы ищете лучший детектор скрытого кабеля с точки зрения комплектации и самый надежный с точки зрения долговечности, то это решение для вас. Да, цена довольно высока, но это не должно вас отталкивать, поскольку это профессиональный инструмент с глубиной сканирования до 120 миллиметров. Правда, это параметр для поиска черных металлов, а обнаружение фазы происходит только на 50 миллиметрах. Однако это честные параметры, не приукрашенные производителем.
В Интернете можно найти множество отзывов о данном продукте, и большинство из них положительные. Они хвалят инструмент за высокое качество сборки и надежность. Впрочем, для Bosch это неудивительно: бренд всегда славился высоким качеством и долговечностью своей продукции. Еще одним преимуществом является точность позиционирования. Погрешность поиска составляет всего 5 миллиметров, что является лучшим показателем в любом сегменте детекторов.
