Приборы учета электроэнергии с дистанционным снятием показаний

Полный список счетчиков электроэнергии, совместимых с интеллектуальными системами учета, можно найти здесь здесь.

Использование интеллектуальных счетчиков электроэнергии

Интеллектуальный счетчик электроэнергии – это прибор учета электроэнергии с функцией автоматической передачи показаний и параметров сети конечному потребителю и коммунальной компании. Первые хвалят такие счетчики за автоматизацию процесса передачи показаний и возможность личного контроля потребления ресурсов с почасовой точностью, вторые – за постоянную своевременность и точность данных в своих системах учета. Конечным пользователем может быть частное лицо или компания из различных отраслей: коммерческая аренда, производство, гостиничный бизнес или общественное питание. Это измерительное устройство может работать как в однофазных (бытовых), так и в трехфазных (промышленных) сетях. Если вы регулярно опаздываете с передачей показаний поставщику коммунальных услуг, сталкиваетесь с подозрительными значениями потребления в счетах или испытываете трудности со сбором показаний от всех субарендаторов, то вам определенно стоит присмотреться к интеллектуальным счетчикам.

• Они передают показания без участия арендодателя – вам даже не нужно собирать данные о потреблении;
• Фиксирует неисправности в сети, отклонения тока и напряжения от заданных параметров – эти данные важны для энергетических компаний для быстрого устранения проблем в электросетях и подстанциях;
• Отключает электроэнергию от потребителей-неплательщиков – эта опция исключает практику перераспределения долгов в пользу добросовестных плательщиков;
• собирает и хранит подробную информацию о потреблении – интеллектуальный счетчик поможет вам скорректировать режим потребления энергии и сэкономить на счетах.

Как видно, передача показаний без участия пользователя – не единственное преимущество интеллектуальных моделей. Благодаря расширенным функциональным возможностям счетчиков потребители электроэнергии могут детально анализировать количество и качество поставляемой энергии. Такие функции будут важны для большинства компаний, которые самостоятельно рассчитываются с поставщиками энергии или осуществляют внутренний учет коммунальных услуг. Давайте посмотрим, как работает такое оборудование на примере решений SAURES.

Как работает интеллектуальный счетчик электроэнергии

Общая схема работы такова: прибор фиксирует количество потребленной электроэнергии, собирает данные о потреблении и передает эту информацию в систему учета. Термин "умный счетчик" может относиться либо к устройству, выполняющему все эти функции, либо к комбинации устройств, решающих задачи по отдельности. Каждый вариант имеет свои преимущества. Наша компания специализируется на решениях с внешним контроллером, состоящим из следующих компонентов:

• Многотарифный счетчик электроэнергии – устанавливается в распределительном устройстве;
• Контроллер SAURES – устанавливается на месте установки счетчика или на расстоянии до 1 км и передает информацию в облачный сервис;
• Облачное хранилище – находится в защищенном центре обработки данных и хранит все данные о потреблении;
• Клиентское программное обеспечение – для просмотра данных с компьютера требуется только веб-браузер, а для мобильных устройств доступны бесплатные приложения.

Схема системы такова: электросчетчик считает киловатты, амперы и вольты, контроллер получает от прибора информацию о потреблении по тарифам и часам и отправляет показания в облако. Наш сервер принимает показания и хранит информацию в облаке SAURES. Посетив офис в облаке, пользователь может просмотреть показания и оценить объемы потребления по часам, дням и месяцам. Также можно настроить расписание для автоматической отправки данных поставщику в офисе.

Счетчики отправляют информацию в облако с интервалом в один день. Пользователи – энергетические компании или потребители – получают данные несколькими щелчками мыши в личном кабинете. Централизованный сервер экономит время и деньги, связанные с установкой, обслуживанием и обновлением программного обеспечения счетчиков.

Общее описание устройств

Счетчики электроэнергии с дистанционным считыванием показаний на столбе в настоящее время не очень распространены, но спрос на такие устройства в частном и даишнем секторе растет. Этому есть много причин, среди которых выделяются две. Данные о потреблении энергии необходимо загружать ежемесячно, что неудобно, если вы периодически проживаете по определенному адресу. С такими устройствами нет необходимости лично проверять правильность информации, доступной владельцу. В этом случае показания отслеживаются через Интернет на любом расстоянии как абонентом, так и управляющей компанией.

Дистанционный счетчик электроэнергии оснащен жидкокристаллическим экраном, похожим на обычный электронный прибор. На нем также можно увидеть время, дату и показания потребленной энергии. Последние отображаются на мониторе после обработки цифрового импульсного кода с помощью микроконтроллера. Счетчики выпускаются в однофазном или трехфазном исполнении, а количество тарифов может быть изменено.

В отличие от электронных моделей, счетчики с дистанционным считыванием показаний имеют дополнительный функционал для решения следующих задач

1. Выключение и включение электроэнергии в здании в любое время. Для собственников эта функция позволяет, например, контролировать работу отопления или других приборов. Для управляющей компании функция упрощает процесс исполнения постановлений о начале или прекращении предоставления услуг конкретному абоненту.
2. Функция также используется для разрешения споров между поставщиком электроэнергии и потребителем. Показания могут записываться ежедневно, а данные храниться неограниченное время. В случае смены тарифного плана счет выставляется максимально точно.
3. Сокращение работы и времени в процессе выполнения условий договора между абонентом и управляющей компанией. В этом случае большая часть сопутствующих действий осуществляется через Интернет посредством компьютерной техники или телефона с установленным специальным программным обеспечением. Последний позволяет максимально автоматизировать оперативную связь между потребителем и поставщиком электроэнергии.

Как выбрать

Решение об установке счетчика электроэнергии на столбе является индивидуальным. Однако основные технические параметры счетчиков одинаковы. К ним относятся:

• мощность, чтобы обслуживаемое здание непрерывно получало необходимое количество электроэнергии;
• количество фаз (одна соответствует 220 Вт, три – 380 Вт);
• Тарифы (для удаленных – один или несколько) по выбору владельца.

Другой не менее важный момент для частного сектора и дачи – соответствие оборудования климатическим условиям местности. В настоящее время, по закону, приборы учета должны быть установлены на территории, нейтральной для абонента и поставщика электроэнергии. Поскольку здания часто огорожены, счетчики подключаются к ближайшей к обслуживаемому объекту линии электропередачи.

Поскольку установка дистанционно управляемого электросчетчика производится на столбе, потребуется ящик под устройство. Он должен иметь окно и быть достаточно просторным, чтобы в нем поместился необходимый набор устройств.

В данном конкретном случае блоки крепятся на Din-рейку и поэтому отличаются компактностью. Если бы это был советский индукционный блок, то потребовался бы более просторный и изолированный бокс. Электронные аналоги лучше справляются с климатическими условиями, поэтому ошибки в показаниях из-за перепадов температуры и влажности сведены к минимуму. Однако существуют оптимальные температурные требования: от 0 до +20 градусов Цельсия.

Читайте также:
Чем закрыть стартовую панель в прихожей

Порядок установки

Первый шаг – согласование мероприятия с представителем поставщика электроэнергии. Абонент должен написать заявление, а компания – подготовить необходимые документы. К ним относятся:

Основное назначение счетчиков электроэнергии с дистанционным считыванием

Удаленная передача данных происходит через интернет, поэтому устройство опирается на программное обеспечение. Именно программное обеспечение автоматически считывает информацию с прибора через определенные промежутки времени и отправляет ее на общий сервер энергоснабжающей компании.

Таким образом, программное обеспечение собирает, обрабатывает и отправляет информацию о потреблении электроэнергии. Кроме того, у энергоснабжающих организаций есть ряд удобных функций, которыми они пользуются. А именно:

• Контроль учета потребления электроэнергии в соответствии с многотарифным графиком;
• возможность дистанционного подключения или отключения потребителя;
• работа с каждым потребителем электроэнергии индивидуально, с учетом требований и правил заключенного договора;
• отправка информации об изменениях или уведомлений;
• анализировать полученную информацию и использовать ее для составления планов потребления электроэнергии по областям и районам.

Внимание. Общение между потребителем и электроэнергетической компанией происходит через Интернет. Это удобно тем, что благодаря приложению, загруженному на мобильный телефон, потребитель всегда может быть на связи.

Преимущества и недостатки использования счетчиков с передачей данных

Существует множество преимуществ счетчиков электроэнергии с дистанционным снятием показаний перед традиционными счетчиками. Вот лишь некоторые из них:

1. Показания потребления электроэнергии фиксируются счетчиком каждый день. Это помогает разрешать конфликты. Данные сохраняются как на счетчике, так и на компьютере поставщика электроэнергии.
2. Ежедневные измерения. Это удобно для потребителей, которые уезжают в командировки, снимают дома и квартиры на длительный срок. Или есть необходимость отслеживать потребление в домах отдыха.
3. Ситуации с двумя тарифами часто приводят к спорным ситуациям. Если прибор учета и контроля не регистрирует переход с одного тарифа на другой, энергетическая компания производит расчет в свою пользу. Расчет основан на среднестатистических данных. Этого не может произойти с дистанционным счетчиком. Он четко отслеживает переход с одного тарифа на другой и точно передает данные о переходе. И все это фиксируется в программном обеспечении энергоснабжающей компании.
4. Безопасность в быту. Забыть включить электроприбор – частое явление. Некоторые из них заканчиваются пожарами. С таким счетчиком ситуация находится под контролем. Это связано с тем, что вся квартира или дом могут быть отключены дистанционно по телефону.
5. То же самое относится и к необходимости обогрева дачи или загородного дома зимой. В течение нескольких часов через смартфон осуществляется подключение к электричеству, то есть включается счетчик и через него начинает поступать электричество, одновременно включая электронагреватель. Прямо скажем, не всегда есть возможность управлять системой отопления таким образом, только если в качестве котла используется электрическая или газовая модель со сложной системой автоматики.
6. Экономия времени и высокое удобство. Пользователю не нужно снимать показания, передавать их и стоять в очереди в кассу, чтобы оплатить потребленные киловатты. Все будет сделано автоматически, плюс будет списано со счета потребителя, что всегда включено в договор.

Модем

Выбор модема зависит от технологии передачи данных, которую вы собираетесь использовать.

Мы рекомендуем нашим клиентам GPRS или Ethernet модемы, так как RF, ZigBee, PLC очень чувствительны к помехам, LaRaWAN окупается, когда количество счетчиков в одной сети превышает 200. GPRS модемы производителей iRZ и TELEOFIS наиболее практичны.

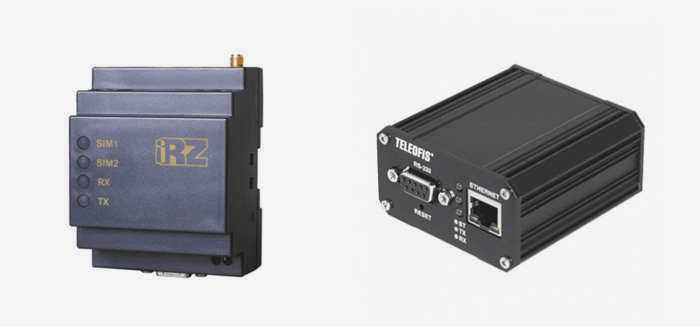

На практике очень хорошо зарекомендовали себя модемы iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.

Конфигурация удаленного опроса

После установки оборудования необходимо приступить к конфигурации удаленного опроса.

Зарегистрировавшись сейчас, вы активируете бесплатный период в 7 дней. Этого времени будет достаточно для настройки оборудования и проведения бесплатного тестирования системы.

После успешной регистрации вы увидите страницу, как показано ниже:

Где вам нужно нажать на кнопку "Создать счетчик".

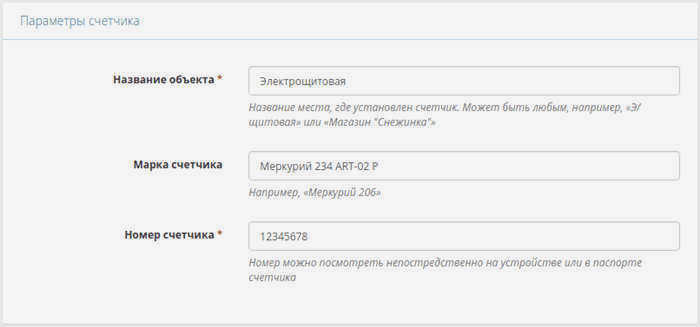

Теперь введите название объекта, который вы хотите контролировать удаленно, марку счетчика и его номер.

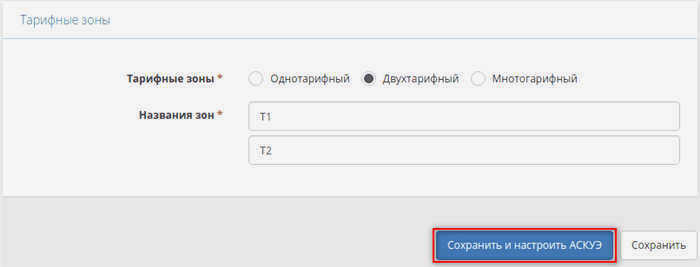

Если счетчик однотарифный или поддерживает более 2 тарифов, это должно быть указано в тарифных зонах, при необходимости тарифные зоны могут быть переименованы. Нажмите кнопку "Сохранить и настроить ASCSI".

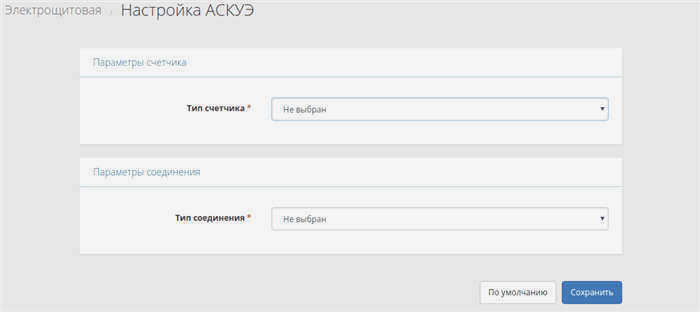

Теперь вы увидите окно настроек АСКУЭ.

Выберите тип счетчика из выпадающего списка. Сетевой адрес обычно предоставляется автоматически, если нет, вам нужно будет ввести его в соответствии с инструкцией к счетчику.

Более подробно мы остановимся на выборе типа подключения:

• GSM-модем – счетчик электроэнергии будет опрашиваться путем звонка на SIM-карту, установленную в модеме. Этот способ достаточно дорогой – 2 рубля за один зонд. Мы рекомендуем не использовать этот тип подключения и настроить модем на опрос через GPRS.
• GPRS-модем – это решение идеально подходит для счетчиков со встроенным модемом. Опрос происходит, когда модем подключен к серверу iEnergy через GPRS.
• Интернет-соединение (TCP-клиент) – выберите эту опцию, если для зондирования счетчика будет использоваться Ethernet-модем, подключенный к Интернету, и будет установлено соединение с самим сервером iEnergy.
• Подключение к Интернету (TCP-сервер) – выберите эту опцию, если для зондирования счетчика будет использоваться Ethernet-модем, подключенный к Интернету. Модем должен иметь статический IP-адрес, чтобы сервер iEnergy мог подключиться к нему и выполнить зондирование.
• Интернет-соединение (TCP-клиент) с протоколом TELEOFIS – эта опция должна быть выбрана, если счетчик будет опрашиваться через Ethernet-конвертер TELEOFIS.
• GPRS-модем с протоколом IRZ – эта опция должна быть выбрана, если счетчик будет опрашиваться через GPRS-модем iRZ.
• GPRS-модем с протоколом TELEOFIS – выберите эту опцию, если счетчик будет опрашиваться GPRS-модемом TELEOFIS.
• GPRS-модем SprutNet PRO BGS2 – выберите эту опцию, если счетчик будет запрашиваться GPRS-модемом SprutNet PRO BGS2.
• GPRS-модем с протоколом CE-NetConnections (Energomera) – выберите эту опцию, если счетчик будет запрашиваться встроенным GPRS-модемом в счетчиках Energomera.
• GSM шлюз RG 107 – счетчик будет запрашиваться через GSM шлюз RG 107.
• Подключение к шлюзу RG 107 через сервер Taipit – счетчик электроэнергии будет опрашиваться через шлюз RG 107, который устанавливает соединение с серверами Taipit.
• Vega SI-13 – счетчики электроэнергии будут запрашиваться базовой станцией Vega SI-13, к которой счетчики электроэнергии будут подключены через технологию LoRaWAN.
