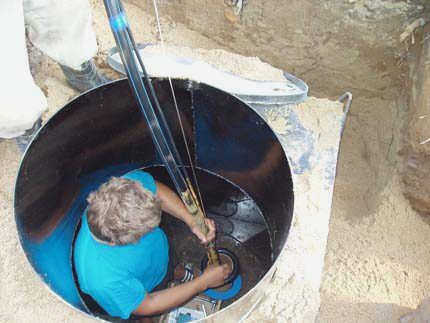

Самый популярный вариант защитного пространства над частной скважиной – это колодец. Правильнее называть его кессоном, что является адекватным техническим термином. Установленный в грунт, кессонный колодец не загромождает пространство, на поверхности вы увидите только небольшой люк, установленный вровень с землей.
Обустройство скважины своими руками: как правильно оборудовать источник воды
Для того чтобы защитить колодец и оборудование от внешних загрязнений, непогоды и вандалов, необходимо правильно его оборудовать. Согласитесь, что удобство водозабора, содержание техники и трубопроводов не менее важно, чем его безопасность. Как его закрепить, чтобы было удобнее пользоваться?
Расскажем тем, кто хочет выполнить обустройство водяного колодца своими руками. Посоветуем, какой вариант лучше для вашего источника. Здесь вы узнаете, как самостоятельно построить кессон для устья скважины, как установить адаптер и где разместить аккумулятор давления.
Подробное описание методов и способов оборудования личной системы водоснабжения основано на нормативной документации и опыте владельцев скважин. Представленная информация дополнена наглядными схемами, подборками фотографий и видеоуроками.
Зачем нужно оборудовать скважину?
После бурения скважины и перед подключением водоснабжения к дому необходимо обустроить источник, подобрать и установить оборудование для водоснабжения.
Какие задачи решает обустройство скважины для водоснабжения?
- Сохранение чистоты источника. Предотвращение попадания в колодец поверхностных загрязнений, таких как пыль, дождевая или талая вода.
- Защита источника воды, оборудования и трубопроводов от мороза.
- Обеспечение возможности подключения и обслуживания оборудования.

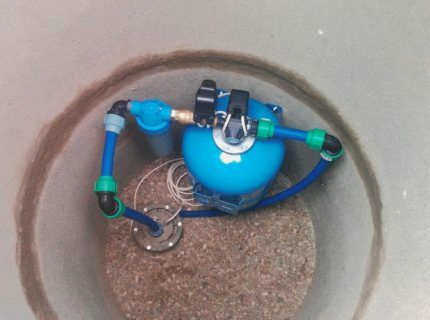

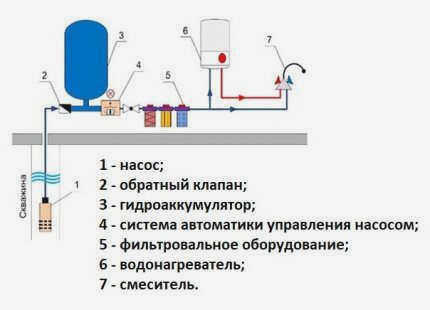

Оборудование для водоснабжения (кроме погружного насоса) может быть установлено в доме или рядом со скважиной. В последнем случае необходимо иметь техническое помещение достаточного размера у оголовка скважины, где будет установлено это оборудование.
Но даже при установке в доме очень удобно иметь небольшое помещение на выходе трубопровода из скважины, что значительно облегчает установку насоса и его обслуживание. Подводка водопровода к колодцу, как и подводка к погружному насосу, также производится на этапе монтажа.
Конструкция колодца призвана защитить источник воды от непогоды, обеспечить хороший доступ к инженерным коммуникациям и облегчить монтаж и обслуживание.
Обустройство скважины: преимущества и недостатки
Если нет возможности потратить значительные средства на кессон, проблему можно решить двумя способами: построить и установить скважину или установить скважинный адаптер.
Самым простым решением с точки зрения установки является колодец.
Это яма, вырытая вокруг оголовка скважины, внутри которой установлена запорная арматура автономной системы водоснабжения.
Это упрощенный аналог кессона, который одновременно выполняет несколько функций:
- Защищает установленное оборудование от холода;
- Защищает устье скважины от атмосферных осадков и бытовых стоков;
- Выступает в роли конструкции, внутри которой удобно разместить набор механизмов для обеспечения бесперебойной работы насоса.
Из-за недостаточной герметичности конструкции приямок не размещают на участках с близким присутствием поверхностных грунтовых вод. Если уровень грунтовых вод находится ниже поверхности более чем на 5 м, то строительство колодца является целесообразным и оправданным решением.
Колодец обычно изготавливается из бетонных катушек или кирпичей, выложенных изнутри теплоизоляцией, а сверху накрывается люком или бетонной плитой.
Единственным недостатком такой конструкции является недостаточная герметичность. Через швы между бетонными кольцами и стеной может просачиваться или стекать вода и дождевая вода. По этой причине не рекомендуется устанавливать в траншее резервуар для воды и систему автоматики.
Строительство котлована своими руками
Копать котлован рекомендуется в межсезонье. В это время земля холодная и влажная, поэтому она не так сильно осыпается.
Рытье котлована
Для строительства ямы выкопайте котлован глубиной 1,5-2 метра. Его размеры должны быть на 30-40 см больше внутреннего сечения возводимого сооружения. Дно ямы должно быть выровнено и тщательно уплотнено. Чтобы защитить стенки ямы от попадания воды, ее следует временно накрыть полиэтиленовой пленкой.
Прямоугольные и круглые колодцы являются наиболее популярными и простыми в строительстве.
Необходимо определить объем и размеры котлована, чтобы обеспечить свободное размещение компонентов системы и легкий доступ к ним.
Вопрос о том, нужно ли заполнять дно траншеи бетоном, остается открытым. С одной стороны, удобно использовать монолитный "пол" для проведения работ по обслуживанию и ремонту.
Это исключит попадание паводковых вод в затрубное пространство, если сооружение затапливается в межсезонье. Однако подвижки грунта, вызванные периодическим замораживанием и оттаиванием, могут привести к значительным повреждениям и деформациям.
Лучше всего на дне котлована сделать 10-15 см "подушку" из щебня и песка. В качестве водонепроницаемого слоя можно использовать глину. Ямы, образовавшиеся в результате усадки почвы, просто необходимо время от времени выравнивать.
Возведение стен сооружения

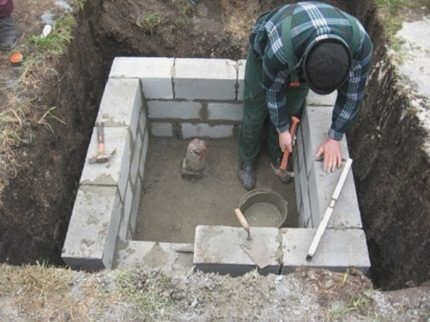

Стены котлована можно построить из бетонных кругов отстойника или битого кирпича, оставшегося после сноса здания. Кирпичи следует укладывать в один слой, чтобы стены были как можно толще.
При желании стены сооружения можно сделать из бетона. Для этого из старых досок на расстоянии 7-10 см от стенок котлована прибивается опалубка и устанавливается проволочная сетка. Затем пустоты опалубки заполняются бетонным раствором.
Кирпич

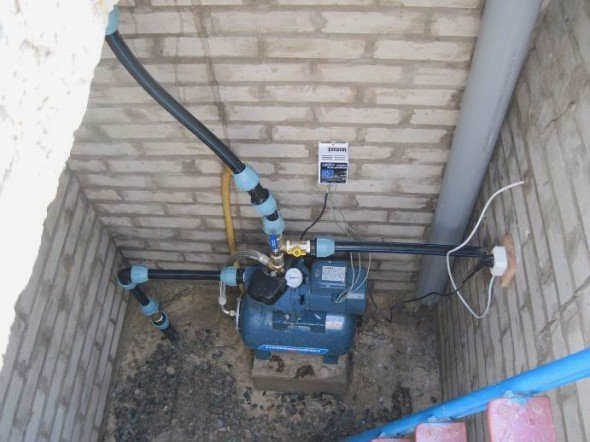

Кессон из кирпича – это прочная, надежная конструкция, требующая минимальной изоляции. Кессон из кирпича можно строить над скважиной только в том случае, если уровень грунтовых и паводковых вод весной не поднимается выше 3 метров. В противном случае затопления скважины не избежать.
При строительстве важно учитывать вес конструкции, так как неправильно построенный фундамент может привести к просадке и деформации трубопровода.

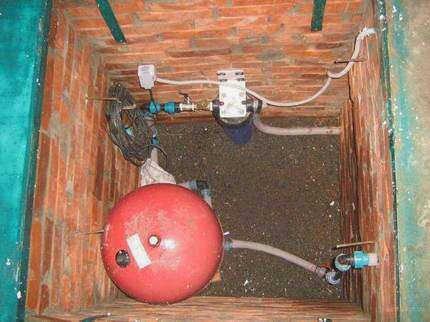

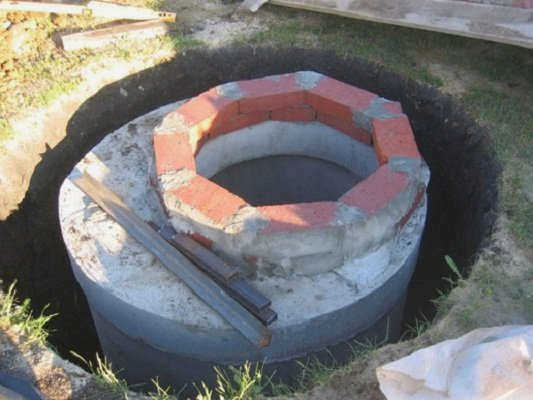

Кирпичный кессон для скважины
Какие материалы и инструменты необходимы
Большим преимуществом кирпичного кессона является то, что его можно сделать любого размера, в зависимости от собственных возможностей и предпочтений. Для строительства вам понадобятся
- балласт с размером зерен 20 – 25 мм;
- песок;
- цемент М-400;
- кирпич (можно использовать кирпич б/у);
- гидроизоляция;
- доски и балки (желательно из твердых пород дерева) или металлическая арматура, уголки, швеллеры и т.д. для пола.
При расчете количества строительных материалов исходят из того, что на один квадратный метр кладки в полкирпича требуется примерно 50 штук красного кирпича (с учетом толщины швов).
Перед началом строительных работ необходимо подготовить
- бетономешалку;
- лопаты и штыковые лопаты;
- тачки для транспортировки строительных материалов;
- емкости для раствора;
- мастерок;
- трамбовка;
- спиртовой уровень
- измерительная лента
- болторез; пила по дереву;
- сварочный аппарат.
Кроме того, если планируется оштукатуривание внутренней поверхности кессона, потребуются штукатурные балки, кельмы и другие инструменты.
Строительство и планировка бетонной конструкции
Если вы хотите построить бетонный кессон, вы можете сделать это двумя способами:
- С помощью железобетона, залитого на месте;
- с помощью железобетонных колец диаметром 1 или 1,5 метра.
В первом случае вы можете сделать это самостоятельно, тогда как использование бетонных колец потребует дополнительных рук и подъемного оборудования.
Сборный бетонный кессон
Как и в случае с кирпичным кессоном, необходимость в бетонном полу должна быть определена до начала строительства, в зависимости от уровня грунтовых вод. Размер кессона должен быть выбран в зависимости от того, будет ли в нем находиться аккумулятор давления и другое оборудование. Если кессон будет простым защитным сооружением для скважины, его размеры должны быть примерно 1×1 м. Если необходимо разместить насосное оборудование, кессон должен быть размером не менее 1,5 х 1,5 м.
Необходимые материалы и инструменты
Для строительства бетонного котлована потребуются следующие материалы:
- цемент не ниже М-400;
- щебень размером 20 – 30 мм
- просеянный речной песок;
- Доски и балки для опалубки;
- Армирующая сетка;
- Гидроизоляция;
- люк;
- Кусок трубы для изготовления дюбелей.
У каждого мастера будут инструменты для работы. Возможно, вам придется что-то позаимствовать или одолжить. Список основных инструментов выглядит следующим образом:
- бетономешалка;
- сварочный аппарат;
- шлифовальная машина;
- молоток;
- лопата и штыковая лопата;
- трамбовка;
- ведра;
- рулетка;
- строительный уровень;
- молоток; гвозди.
Строительство скважины из монолитного бетона включает в себя несколько этапов, поэтому вы можете воспользоваться нашими инструкциями для этого процесса.
Строительство зимней скважины без кессона, с адаптером для скважины

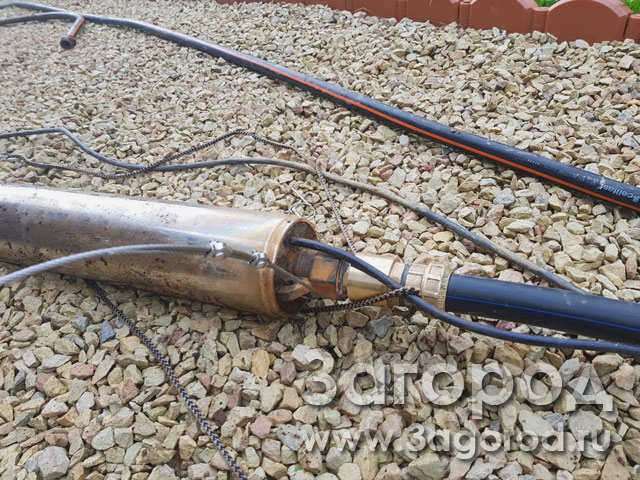

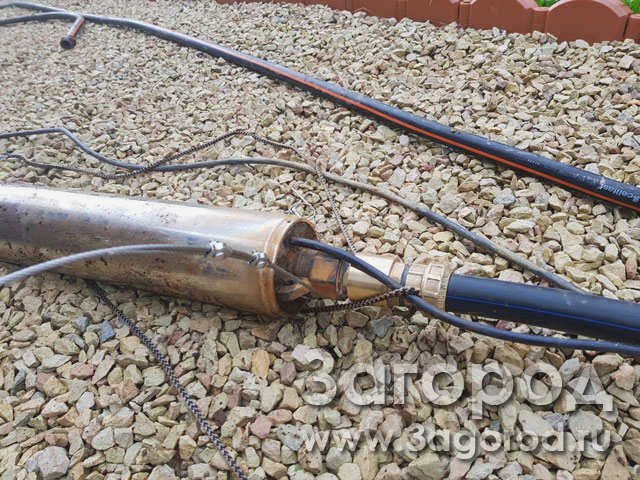

Для домов с постоянным проживанием прокладывается труба от скважины до дома и подключается водопровод. Для этого используется скважинный адаптер. Он вставляется в обсадную трубу ниже глубины промерзания. К адаптеру подключается скважинный насос.

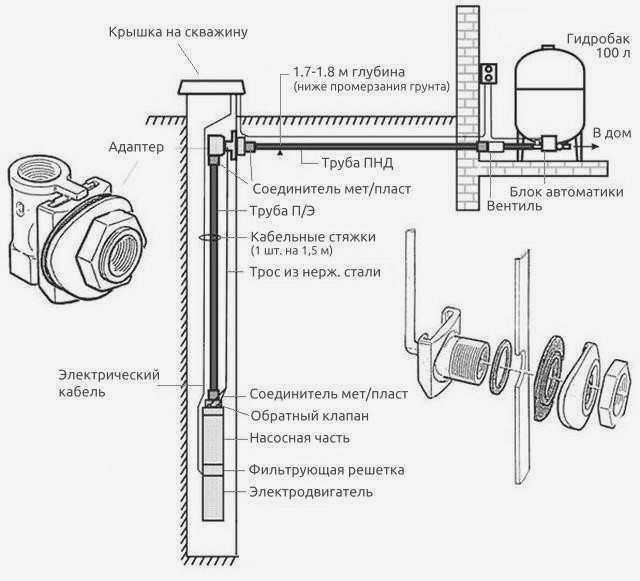

Водоснабжение из скважины с адаптером
Преимущества скважины с адаптером:
Недостатки скважины с адаптером:
Материалы и принадлежности для установки скважины с адаптером:
Вам также понадобятся: кабель из нержавеющей стали, кабельный зажим, тройники, муфты, хомуты, фитинги, шаровые краны, сантехнические винты, изоляция (лента), изоляционные материалы.
Мы рекомендуем использовать латунные фитинги, такие как Tiemme или Itap. Пластиковые фитинги крайне нежелательны.

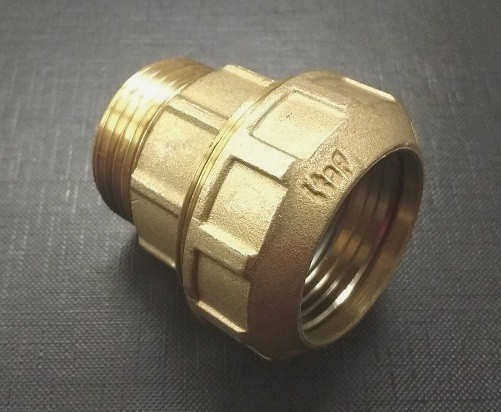

Латунная муфта Itap
Специальные инструменты:
Подробно об установке переходника мы писали в статье Конфигурирование отверстия с помощью переходника. В этой же статье вы найдете советы о том, как самостоятельно изготовить L- и T-образную перекладину для установки. Здесь мы кратко перечислим этапы установки своими руками.
Шаги по установке колодца с адаптером:
1. 1. Выкопайте траншею для трубы. Оптимальная глубина траншеи – 1,5 м, что ниже глубины промерзания для средней российской деревни.
Траншея для трубы водоснабжения
2 Просверлите отверстие для трубы. Для бурения необходимо корончатое сверло диаметром 40-44 мм. При сверлении металлической трубы сверло следует охладить водой. Следите за тем, чтобы вода не попадала на инструмент.
Ответы на вопросы о строительстве скважины без кессона своими руками
Что выбрать: обустройство скважины с кессоном или без кессона с адаптером? На этот вопрос мы подробно отвечаем в статье Что лучше: кессон или адаптер для скважины.
В чем разница между крышкой скважины и оголовком скважины? Крышка необходима для герметизации трубы подачи воды из колодца и подключения кабеля. В крышке нет никаких зажимов. Насос подключается к кабелю с помощью термоусадочной муфты. Используется для скважин с кессоном или для летних скважин без кессона. Крышка скважины не предназначена для вывода трубы, но имеет клеммы для подключения насоса и электрического кабеля, идущего от дома. Она используется для подключения зимних скважин с помощью адаптера.
Какой насос купить для скважины без кессона? Подойдет погружной насос любого производителя. Для зимнего водоснабжения с адаптером необходимо учитывать диаметр скважины. Адаптер "съест" 2,5 см внутреннего диаметра, и есть риск, что насос с адаптером не подойдет к трубе. Для выбора можно воспользоваться таблицей:
