Благодаря инновационной технологии, используемой при их производстве, эти горелки имеют множество полезных опций, таких как функция контроля пламени или аварийный выключатель, который автоматически отключается в случае возникновения нештатной ситуации.
Типы дубильных машин + обзор предложений от ведущих производителей
Кожевенный аппарат – это незаменимый помощник для частных домовладельцев и решение многих ремонтных, строительных и производственных задач. За считанные минуты устройство повышает температуру и понижает уровень влажности.
Чтобы справиться с теплогенератором и не наделать бед, важно понимать, какие виды тэнов подходят для разных ситуаций. Главный критерий выбора – метод нагрева и теплообмена.
Мы предлагаем выяснить, как устроены и работают различные типы нагревателей, каковы их сильные и слабые стороны. Понимание принципов работы теплогенераторов поможет вам решить, какую модель купить, и вы точно не будете разочарованы. Чтобы облегчить ваш выбор, мы подготовили обзор лучших теплогенераторов от надежных производителей.
Основная конструкция и принцип работы
Тандор – мобильный воздухонагреватель для помещений различного назначения. В основном прибор используется для двух целей. Первая цель – локальный обогрев выставочных залов, торговых площадей, складов, гаражей и павильонов.
Второе назначение – для быстрой сушки отдельных элементов в технологических операциях, таких как крепление французских потолков или зимняя отделка.
Нагреватель имеет простую конструкцию. Основными конструктивными элементами устройства являются вентилятор, нагревательный элемент, термостат для автономной работы и термостат для предотвращения перегрева пушки
Все компоненты смонтированы в прочном металлическом корпусе с решетками для впуска холодного и выпуска горячего воздуха. В качестве теплогенерирующего элемента используется электрический нагревательный элемент, открытая спираль или топливный бак с теплообменником.
Принцип работы теплового вентилятора:
- "пушка" перехватывает воздушные потоки и пропускает их через нагревательный элемент.
- Горячие массы выталкиваются через сопло, распределяясь по помещению.
Работа механизма аналогична обычному вентилятору. Единственное отличие – параллельное соединение нагревательных элементов, подающих горячий воздух.
Конструктивные различия горелок высокого давления
Основное назначение тэновых установок – быстрый и экономичный обогрев больших площадей. Они работают на дизельном топливе, при сгорании которого выделяется тепло, распределяемое вдоль объекта потоком направленного воздуха.
По принципу действия все дизельные теплогенераторы можно разделить на теплогенераторы прямого и непрямого нагрева.
Теплогенераторы прямого нагрева
Основными компонентами дизельного теплогенератора являются электродвигатель с вентилятором, насос с фильтрами очистки, камера сгорания, искровой генератор (свеча накаливания или высоковольтная система), форсунка и топливный бак.
Для автономной работы устройство оснащается таймером, регулятором уровня пламени, термостатом и другими электронными компонентами, которые могут быть встроены сразу или установлены за дополнительную плату.
При прямом нагреве продукты сгорания дизельного топлива также попадают в поток горячего воздуха, поэтому такой нагреватель следует использовать только в незанятых помещениях с хорошей продувочной вентиляцией.
Прямой нагреватель работает следующим образом:
- При включении устройства топливо перекачивается из бака в топливный фильтр с помощью насоса.
- Затем топливо поступает в форсунку, которая впрыскивает его в камеру сгорания.
- Система зажигания обеспечивает искру, которая воспламеняет дизельное топливо.
- Защитный экран, установленный в стволе орудия, предотвращает выход огня из камеры сгорания.
- Вентилятор нагнетает холодный воздух в камеру, где он нагревается горящим топливом и выбрасывается в виде теплого потока.
Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура выходящего воздуха может достигать 400°C.
Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (в зависимости от модели), вся она идет на тепло.
Преимущества и недостатки дизельных агрегатов
Хотя современный рынок предлагает достаточно широкий ассортимент отопительных приборов, дизельные пушки не утратили своей популярности среди потребителей.
Действительно, несмотря на то, что стоимость аналогичных газовых и электрических агрегатов значительно ниже, дизельные агрегаты намного дешевле в эксплуатации благодаря доступности дизельного топлива.
Многие теплогенераторы могут работать на других видах топлива, кроме дизельного, например, на дизельном топливе, парафине или фильтрованном отработанном масле, но это следует уточнять при покупке.
Дизельный теплогенератор имеет следующие преимущества
- Высокая эффективность – даже при наличии вентиляции и притока свежего воздуха устройство быстро нагревает воздух и распределяет его по всему помещению.
- Простота эксплуатации – Для запуска системы достаточно направить пушку в центр помещения или элемента здания и нажать кнопку пуска.
- Безопасность – Современные установки оснащены различными датчиками и термостатами, чтобы исключить перегрев самой установки. Случайное погасание пламени также исключено, а когда воздух достигает определенной температуры, плита временно прекращает работу.
- Низкая стоимость топлива – Даже приборы, требующие дизельного топлива, будут гораздо экономичнее в эксплуатации, чем электрические или газовые агрегаты.
- Простота транспортировки – Теплогенератор настолько компактен и легок (простой агрегат мощностью 10-22 кВт весит около 11-13 кг), что занести его на объект или переместить из одного помещения в другое не составляет абсолютно никакого труда.
- Экономичность – Для обогрева помещения требуется очень мало топлива, и устройство может работать длительное время без дозаправки. Например, прибор прямого нагрева мощностью 22 кВт с 20-литровым баком расходует в среднем около 2,5 литров топлива в час.
- Длительный срок службы возможен благодаря прочным материалам, стандартным взаимозаменяемым компонентам и простоте самой конструкции.
Разновидности бензиновых горелок
Пистолеты этого типа также называют жидкотопливными: они могут использовать дизельное, парафиновое или дизельное топливо. Для заправки этих устройств нельзя использовать бензин, спирт или другие легковоспламеняющиеся жидкости.

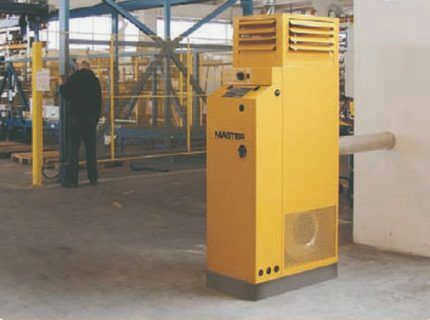

Дубители на дизельном топливе могут быть переносными или стационарными. Такие устройства оснащены выпускной трубой, соединенной с дымоходом для отвода выхлопных газов.
Выбор топлива должен быть очень тщательным, так как использование некачественного или загрязненного топлива может привести к засорению форсунки и/или фильтра, что потребует вмешательства сервисного специалиста.
Дизельные обогреватели мощные, имеют высокий КПД и компактные размеры, что делает их очень портативными.
Все эффективные масляные обогреватели можно разделить на две группы – с непрямым нагревом и с прямым нагревом.
Установки с прямым нагревом. Работа основана на базовом принципе: внутри корпуса находится горелка, а воздух нагнетается вентилятором, проходя через пламя. В результате воздух нагревается и затем выдувается наружу, выделяя тепло в окружающую среду.
Дизельную горелку с открытым нагревом нельзя использовать для отопления дома, поскольку она не оснащена выхлопной трубой. В результате выхлопные газы, включая угарный газ, попадают в помещение, что может вызвать отравление жильцов.
Такие агрегаты имеют высокую мощность 200-250 кВт и высокий КПД – почти 100 процентов. Они недороги, просты в установке, но имеют существенный недостаток: в наружное пространство попадает не только поток нагретого воздуха, но и продукты горения: сажа, дым, копоть.
Создание собственной дизельной пушки
Агрегат с дизельным двигателем можно не только приобрести в специализированном магазине, но и собрать самостоятельно.
Стоит знать, что сборка этого агрегата – довольно сложный процесс. Он доступен только опытным домашним мастерам, умеющим работать со сварочными аппаратами и другим сложным оборудованием.
Схема, представленная на рисунке, не является единственно возможной конструкцией автозагара. Расположение компонентов может быть изменено в зависимости от удобства использования (+)
Если вы решили построить собственный аппарат для сжигания тэнов, сначала выберите модель конструкции. Агрегаты с непрямым нагревом имеют наилучшие эксплуатационные характеристики, но их гораздо сложнее построить, чем агрегаты с открытым источником тепла.
Основные элементы конструкции
Чтобы самостоятельно построить дизельный агрегат, необходимо позаботиться о трех компонентах, каждый из которых является самостоятельной конструкцией.
К ним относятся:
- Корпус Корпус (кожух) прибора, для которого требуется лист толстого металла или толстостенная труба.
- Камера сгорания – Оцинкованная или другая толстостенная огнеупорная труба диаметром, равным половине диаметра корпуса.
- Топливный бакОснащен насосом и фильтром. Этот элемент обычно располагается в нижней части корпуса и изготавливается из огнеупорного материала, который желательно дополнительно покрыть теплоизолятором.
Также вам понадобится вентилятор с крыльчаткой, желательно мощностью 220 Вт. Такая деталь необходима для создания потока воздуха, который будет выходить после обдува нагретой камеры сгорания.
Выбор жидкотопливного теплогенератора
Первым делом необходимо определить тепловую мощность устройства. Здесь есть свои нюансы: пушку нельзя рассчитать традиционными методами, так как устройство часто используется для обогрева больших объемов и помещений без соответствующей изоляции. Предлагается следующая методика:
- Измерить и рассчитать объем отапливаемого помещения, V, м³;
- Определить разность температур снаружи и внутри помещения в самый холодный период Δt, °C;
- Определить безразмерный коэффициент теплопотерь k здания и рассчитать мощность радиатора Q по следующей формуле.
Рекомендация. Примите значение коэффициента k в зависимости от типа и теплоизоляции здания. Для металлического сарая, гаража k = 4, деревянного сарая 3, кирпичного дома 2…2.9 (в зависимости от толщины стен). Если здание хорошо утеплено, принимайте коэффициент 0,6-0,8, если умеренно утеплено – 1…1,9.
Пример. Рассчитаем тепловую мощность сажевой пушки для неотапливаемого помещения с размерами 10 х 5 м и высотой потолка 3 м. Объем помещения составляет V = 10 x 5 x 3 = 150 м³. Наружная температура будет минус 25°C, внутренняя – плюс 10°C, разница Δt = 35°C. Какое количество тепла требуется: Q = 150 x 35 x 4 / 860 = 24,4 кВт.
Как выбрать подходящую пушку для моего применения?
- Прямой нагреватель подходит для обогрева промышленных помещений, закрытых строительных площадок, навесов и складов. Если в здании постоянно работают люди, вентиляция является обязательным условием!
- В частных гаражах, автосервисах, теплицах, конюшнях и других хозяйственных постройках лучше всего приобрести и установить каминные обогреватели.
- Инфракрасные отопительные приборы идеально подходят для всех видов локального отопления. Пример: производственный цех с высокими потолками или открытое помещение, где нельзя обогреть весь объем воздуха, но можно обогреть ограниченную площадь.
- Используйте алгоритм выбора обогревателя, приведенный в таблице ниже:
Обслуживание и ремонт обогревателя
При длительном использовании обогревателя могут возникнуть незначительные неисправности, которые могут быть устранены пользователем. Симптомы неисправности и методы устранения:
- Прибор запускается при включении, но быстро гаснет. Снимите датчик пламени и удалите сажу с рабочей линзы.
- Если интенсивность нагрева уменьшилась, очистите воздушный и топливный фильтры. Производитель рекомендует заменять фильтрующие элементы каждые 500 часов работы.
- Топливно-воздушная смесь воспламеняется с трудом или не воспламеняется. Выкрутите свечу зажигания, удалите нагар и отрегулируйте зазор между электродами (обычно 1,4-1,5 мм).
- Снижение производительности и черный дым указывают на засорение форсунки. На большинстве моделей эта деталь легко снимается и чистится, если вы не можете справиться с этой задачей – обратитесь в мастерскую.
- Другой причиной затрудненного запуска является проблема с компрессором. Его следует очистить, отрегулировать рабочее давление и при необходимости смазать двигатель.
Свеча накаливания и форсунка расположены на задней поверхности головки горелки. К форсунке подведены 2 провода (сжатый воздух и топливо) и высоковольтный провод к запальнику. Высоковольтный провод часто обрывается на "земле", и искра пропадает на свече зажигания.
Топливный фильтр находится внутри подающей трубки, опущенной в бак. Кстати, бак также следует промывать каждые 500 часов. Элементы воздухоочистителя расположены в задней части компрессора и могут быть откручены отверткой. Смотрите видео о том, как очистить сопло солярия:
Как рассчитать тепловую мощность солярия
Тепловая мощность прибора рассчитывается по формуле: V * T * K = ккал/ч, где:
- V – объем помещения (ширина * длина * высота), в м3;
- T – разница между температурой снаружи и внутри помещения, в градусах Цельсия;
- K – коэффициент теплоотдачи.
Значения коэффициента устанавливаются для различных типов помещений:
- 3.0 – 4.0 – помещение без теплоизоляции, например, деревянное или жестяное сооружение;
- от 2,0 до 2,9 – помещения с плохой теплоизоляцией. Простое здание с конструкцией из одинарного кирпича;
- от 1,0 до 1,9 – здание со средним уровнем теплоизоляции (кладка в 2 кирпича с несколькими окнами и стандартной крышей)
- от 0,6 до 0,9 – здание с высоким уровнем теплоизоляции. Каменная кладка с двойной изоляцией. Двойное остекление в окнах. Фундамент достаточной толщины. Высококачественный изоляционный материал, используемый на крыше.
Пример расчета для кожевника высокого давления:
- V = 150 м3;
- T = 29° C (наружная температура -10° C, требуемая температура в помещении +19° C, разница составит +29° C);
- K = 2 (однокирпичное здание);
Подготовьте данные по формуле: 150 * 29 * 2 = 8700 ккал/ч, при этом 1 кВт/ч = 860 ккал/ч. Следовательно: 8700 / 860 = 10 116 ккал/ч. Поэтому известно, что для отопления этого дома требуется жидкотопливный обогреватель мощностью не менее 10 кВт. Целесообразно приобрести агрегат с большей мощностью.
Преимущества дизельного теплогенератора
При использовании дизельных теплогенераторов можно выделить несколько положительных моментов:
- отличные эксплуатационные характеристики
- простота обслуживания
- мощность может достигать 230 кВт;
- очень низкий расход топлива;
- автономная работа в течение более 10 часов;
- Хорошо работает при низких температурах;
- Возможность быстрого обогрева больших площадей.
Исходя из вышеперечисленных положительных моментов, можно с уверенностью сказать, что тэн является наиболее эффективным устройством для обогрева жилых и производственных помещений.
