Опять же, эти значения приведены как приемлемые, при которых система может функционировать. Но как именно он будет работать – это серьезный вопрос, требующий очень тщательного рассмотрения. Все зависит от того, где именно расположен гидроаккумулятор.
ПЛАНЫ ПО ПОДКЛЮЧЕНИЮ К СЕТИ ВОДОСНАБЖЕНИЯ
Стабильная, хорошо функционирующая система водоснабжения – это настоящая заслуга сельского домовладельца. Каждый, кто устанавливал и обслуживал автономную систему, знает, как трудно предусмотреть перебои в подаче воды, опасные для бытовой техники. Один скачок давления – и есть риск выхода из строя посудомоечной машины или газового водонагревателя. Чтобы предотвратить возможные проблемы, обратитесь к специалисту или подключите аккумулятор давления самостоятельно.

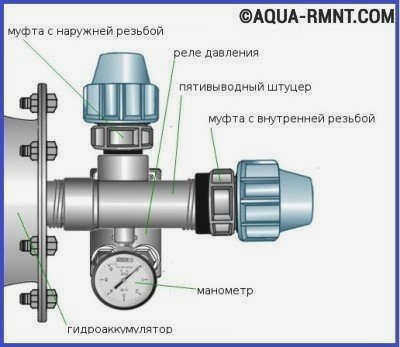

Перед подключением аккумулятора давления ознакомьтесь с его компонентами и назначением каждого из них.

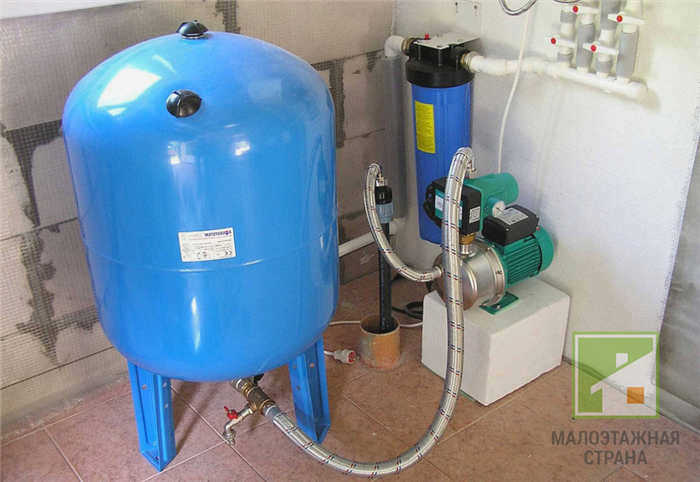

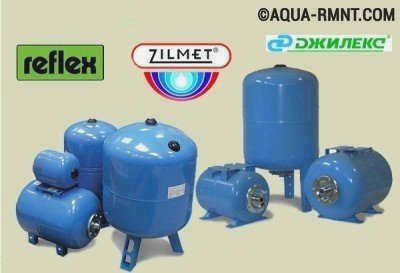

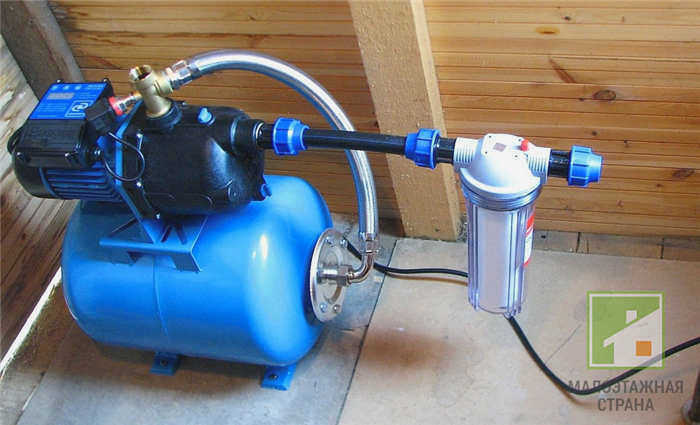

Синий аккумулятор предназначен для систем водоснабжения. Расширительные аккумуляторы для систем отопления – красные

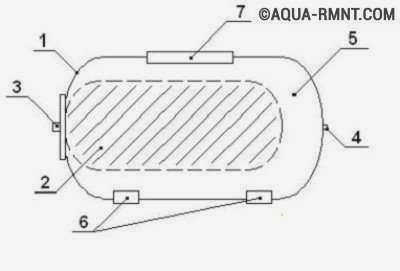

Схема аккумулятора: 1 – металлический корпус, 2 – мембрана, 3 – фланец с клапаном, 4 – разъем для подключения воздушного насоса, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса.
Гидроаккумулятор представляет собой металлический бак, внутри которого находится резиновая мембрана в форме пузыря. Резиновая (каучуковая) мембрана крепится к корпусу с помощью фланца с патрубком.
В аккумуляторе хранится вода под давлением. Давление в бытовых агрегатах (1,5 бар) создается воздухом, а в производственных моделях – инертным газом.
Сжатый воздух можно закачать в корпус с помощью велосипедного или автомобильного насоса. Когда вода поступает в резервуар, сжатый воздух не дает пузырьку лопнуть, обеспечивая сопротивление. Это также служит для регулирования давления в аккумуляторе давления. Когда происходит забор воды, вода из устройства перемещается в систему.

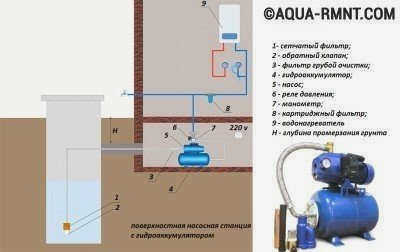

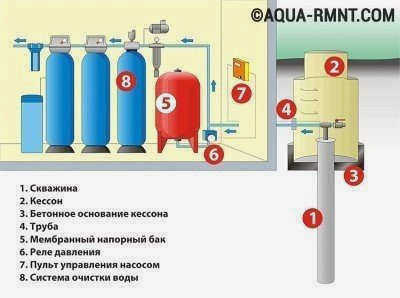

Место аккумулятора в системе водоснабжения

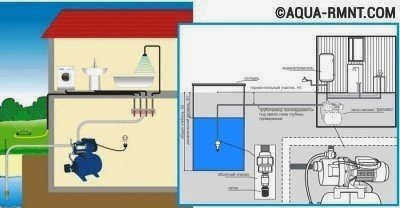

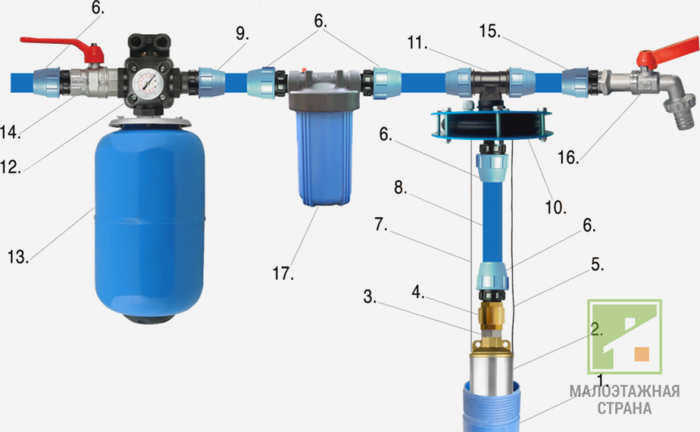

Насос подает воду из колодца, скважины или водопровода по трубам в аккумулятор давления, а точнее, в резиновую мембрану внутри него. Этот процесс продолжается до тех пор, пока давление не достигнет определенной отметки. Необходимое давление устанавливается на регуляторе давления, обычно в диапазоне от 1 до 3 атмосфер. При достижении необходимого давления насос отключается (автоматически).
При включении стиральной машины, душа или кухонного крана вода из мембраны сразу же поступает обратно в трубы. Когда давление достигает нижнего порога, срабатывает реле, и насос снова включается. Таким образом, цикл запускается снова.
На видео ниже показано полное представление о работе аккумулятора давления:
Частота включения насоса напрямую зависит от емкости аккумулятора давления. Чем больше емкость аккумулятора, тем реже включается насос. Соответственно, чем реже включается насос, тем дольше срок службы фланца и клапана, а также самого насоса. Оборудование либо ставится на пол, либо монтируется на стену. В обоих случаях корпус не повреждается при работе насоса.
Функция и принцип работы
Основная функция гидравлических резервуаров для систем водоснабжения – сбор определенного объема жидкости и возврат ее в систему водоснабжения при падении давления в трубах. Таким образом, в системе остается запас воды, и при кратковременном открытии крана (чтобы набрать воду для чайника или ополоснуть руки) насос не включается, так как вода вытекает из резервуара.
В результате основной принцип работы аккумулятора давления в системе водоснабжения заключается в уменьшении количества включений и выключений водяного насоса, тем самым увеличивая срок его службы.
Конструкция аккумулятора представляет собой герметичный полый цилиндр из металла. Внутри цилиндра находится мембрана, также известная как "сильфон", изготовленная из специальной бутиловой резины или синтетического этиленпропиленового каучука. Эти материалы прочны, отвечают всем гигиеническим требованиям и устойчивы к бактериям. Мембрана делит полость на две части, одна из которых занята водой. Другая часть занята сжатым воздухом, который выталкивает воду из бака в систему при открытии крана.
Аккумулятор работает циклично:
- Когда давление воды в системе падает (когда вода из гидробака уже набрана), срабатывает датчик давления и включается насос для подачи воды.
- "Груша" наполняется водой и увеличивается в объеме. Воздух сжимается, и давление в резервуаре увеличивается.
- Реле давления подает сигнал, и насос перестает работать.
- Когда вода израсходуется, реле давления перезапускается, и цикл повторяется.
Преимущества установки напорного бака
Существует множество причин, по которым напорный бак необходим в системе водоснабжения:
- Главная из них заключается в том, что гидроаккумулятор позволяет реже запускать и останавливать насос. Двигатель не перегревается и работает дольше.
- Помимо буферизации воды, гидроаккумулятор также смягчает пики давления в водопроводной системе. Воздух, содержащийся в баллоне, благодаря своей способности сжиматься, уменьшает разницу давления в трубопроводах. В результате все компоненты системы подвергаются меньшему износу.
- Во время отключения электроэнергии запас воды остается в баке, что важно при частых перебоях в подаче электроэнергии.
Конструкция и типы
Гидроаккумулятор представляет собой специальный герметичный металлический бак, разделенный на две части гибкой мембраной. Сама мембрана имеет форму диафрагмы или шара. Первая крепится поперек бака, а пузырь – на входе возле впускного патрубка.
См. также:
Справочник компаний, специализирующихся на сантехнической промышленности.
Аккумуляторы могут использоваться для различных целей. Прежде всего, устройства делятся на те, которые предназначены для горячего и холодного водоснабжения, систем отопления. Последние окрашены в красный цвет, а те, что для водоснабжения – в синий. Баки, используемые для систем отопления, как правило, меньше по объему и дешевле. Это связано с более низким качеством материала мембраны, так как обычная водопроводная вода является питьевой, а вода для отопления – технической.

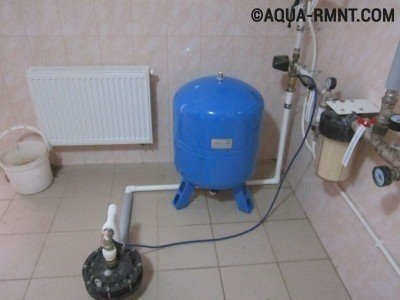

Гидроаккумуляторы также делятся по типу размещения – вертикально или горизонтально расположенные устройства. Вертикальные модели имеют на нижней стороне ножки, которые позволяют ставить их на поверхность, а некоторые модели имеют специальные пластины, которые позволяют крепить их к стене.
Гидроаккумуляторы, устанавливаемые в системах отопления, имеют радиальные мембраны, похожие на пластины. Для водопроводных систем чаще выбирают резиновые пузырьковые устройства.
Принцип работы
Рабочий цикл делится на несколько этапов:
- Если внутри гидроаккумулятора находится только воздух, то давление будет составлять стандартные 1,5 атм (заводская или самостоятельная регулировка, в зависимости от давления в системе).
- При включении насоса вода закачивается в пузырь, в результате чего он увеличивается в объеме. Воздух между мембраной и стенкой резервуара сжимается по мере наполнения резервуара.
- Когда давление воздуха достигает заданного значения, насос отключается, и система стабилизируется.
- При открытии крана давление в системе падает, и воздух начинает выталкивать воду из аккумулятора давления. Вода будет вытекать до тех пор, пока давление воздуха не упадет ниже установленного уровня. Затем насос перезапустится, и цикл повторится.
Система сконфигурирована таким образом, что при большом расходе воды, например, когда необходимо наполнить ванну, насос начнет откачивать воду во время транспортировки, т.е. не закачивая ее в бак. Бак будет заполнен только тогда, когда все краны будут закрыты. Насос включается и выключается с помощью реле давления.
Описание видео
Пример настройки реле давления на видео:
См. также:
Справочник компаний, специализирующихся на бассейнах и сопутствующем оборудовании
Пошаговые действия
Вот пошаговое наглядное руководство, которое поможет вам понять, как настроить механическое реле давления:
| 1. |  |
Примечание: Настройку реле следует проводить при полностью собранной и работающей системе. |
| 2. |  |

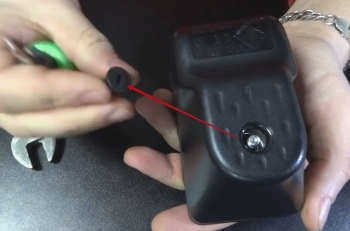

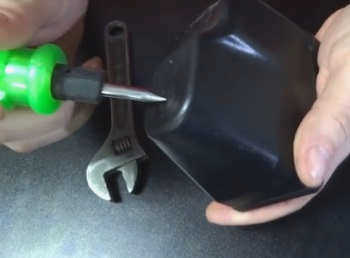

Снимите крышку реле после отключения питания устройства и извлечения только одной отвертки. |
| 3. |  |

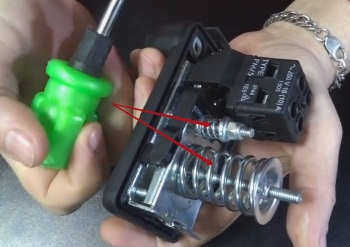

Большая пружина отвечает за изменение всего рабочего диапазона путем изменения давления срабатывания насоса. Меньшая пружина, изменяя давление отключения, изменяет рабочий диапазон вверх или вниз. |
| 4. |  |

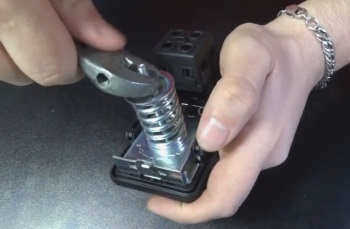

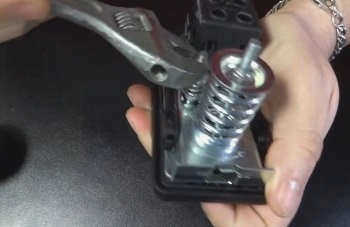

Заводская настройка этого реле обычно составляет 1,4/2,8 атм. Предположим, например, что вам нужно увеличить диапазон, установив 2/3 атм. Чтобы отрегулировать давление переключения, поверните гайку на большой пружине на несколько оборотов по часовой стрелке. Используйте торцевой или гаечный ключ. |
| 5. |  |

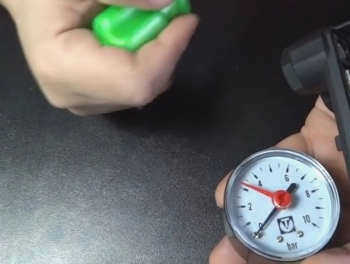

Перед выполнением этой процедуры разгерметизируйте систему, выключив любой кран и дождавшись запуска насоса. Если в этот момент манометр показывает 2 атмосферы, это свидетельствует об успехе. |
| 6. |  |
Если показания манометра ниже, чем нужно, немного затяните большую пружинную гайку. Если значение выше, слегка ослабьте гайки. После перемещения каждой гайки повторите всю процедуру, чтобы сбросить давление. |
| 7. |  |
Давление включения установлено. Теперь наша задача – уменьшить разницу между ним и верхним пределом, так как в заводских настройках прибора оно составляло 1,5 атм, а нам необходимо установить его на 1 атм. Для этого ослабьте гайку на малой пружине. Начните с одного полного оборота. |
| 8. |  |

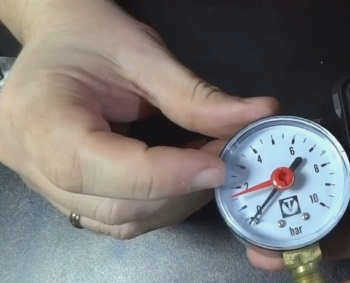

Чтобы убедиться в правильности настройки, проделайте те же манипуляции с открытым клапаном. Только теперь показания манометра следует снимать не при включенном насосе, а при выключенном после закрытия клапана. Стрелка должна показывать 3 атмосферы, согласно настройке, приведенной в примере. Когда манометр достигнет нужного значения, установите на место крышку реле и подключите насос к электросети. |
Описание видео
Посмотрите на видео, как правильно настроить давление:
Оптимизация вакуума
Избыточное давление также является проблемой, но довольно редкой. В большинстве случаев оно слишком низкое, и существует несколько различных решений. Вот два наиболее популярных из них.
Повышающий насос
В систему добавляется бустерный насос. Это означает, что насос используется не для подачи воды, а для повышения давления воды. Такое решение можно считать оптимальным, когда в источнике есть вода, но из-за удаленности от точек распределения она теряет давление по пути.
В идеале такой насос управляется автоматикой, которая автоматически запускает и останавливает его работу при необходимости. Этот вариант подходит как для частных домов, так и для квартир, но в последнем случае есть риск оставить соседей без воды.
Использование накопительного бака
Если в скважине не хватает воды (из-за снижения дебита), установка повышающего насоса не решит проблему, а может даже усугубить ее. В этом случае перед насосом следует установить достаточно большой накопительный бак, в который будет закачиваться вода в случае ее нехватки.
В этом случае владелец сам решает вопрос о давлении в гидроаккумулирующем баке, так как это не является существенным вопросом. Если такой бак оснащен поплавковым датчиком, он даст команду на включение насоса, когда вода в баке будет использована до определенного предела.
Если бак расположен на чердаке, он также будет наполняться насосом, но вода будет поступать самотеком к точкам расхода. Однако напор будет недостаточно сильным, и для подачи воды из бака, скорее всего, придется установить еще один насос. Второй насос можно использовать в любом месте, даже в подвале.
