Существуют определенные ограничения в работе водяного насосного агрегата, которые связаны с атмосферным давлением и давлением воды, а также конструктивной прочностью гидравлического оборудования.
Эжектор для установки: принцип работы, конструкция и правила монтажа
Глубоко залегающий водоносный слой – распространенная проблема, знакомая многим землевладельцам. Обычное поверхностное насосное оборудование либо вообще не может подать воду в дом, либо подает ее в систему слишком медленно и со слабым напором.
Такая проблема требует скорейшего решения. Следует признать, что покупка нового насоса стоит дорого и не всегда оправдана с финансовой точки зрения. Выходом из такой ситуации может стать эжектор для водонасосной станции.
Мы расскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. Также мы приведем пошаговые инструкции по созданию и подключению домашнего эжектора. Все шаги сопровождаются наглядными фотографиями.

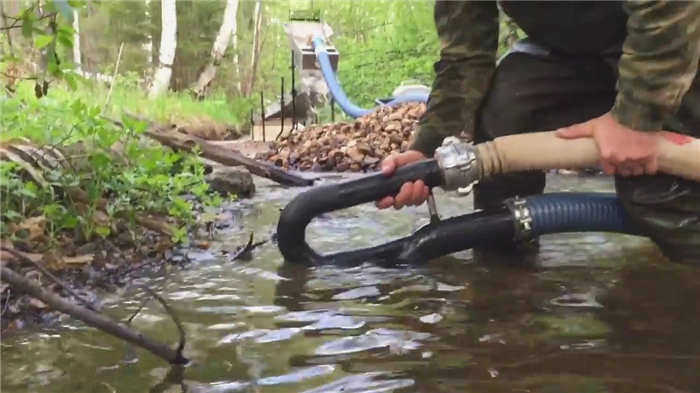

Принцип работы эжектора
Чем глубже находится вода, тем сложнее поднять ее на поверхность. На практике, если глубина скважины превышает семь метров, поверхностный насос с трудом справляется со своей задачей.
Очевидно, что в случае очень глубоких скважин целесообразнее приобрести высокопроизводительный погружной насос. Однако с помощью эжектора можно повысить производительность поверхностного насоса до приемлемого уровня при гораздо меньших затратах.
Эжектор – это небольшое, но очень эффективное устройство. Это относительно простая конструкция, которую можно изготовить даже из легкодоступных материалов. Основной принцип работы заключается в увеличении ускорения потока воды, чтобы можно было извлечь больше воды в единицу времени.
Фотогалерея
Фото из
Эжектор – это устройство, необходимое для подъема воды поверхностным насосом с глубины более 7 метров. Они используются для создания напора во всасывающей трубе.
Эжекторы делятся на встроенные и выносные. Выносные используются для подъема воды со средней глубины от 10 до 25 м.
К эжекторной установке подключаются две трубы разного диаметра, и за счет разности давлений в соседних трубах создается напор.
Эжекторы устанавливаются на заводе на насосные агрегаты и автоматические насосы.
Эти устройства используются в ландшафтных проектах, где требуется вода под давлением для спринклерных систем, фонтанов и подобных сооружений.
Насосный агрегат должен иметь два входных отверстия для эжектора.
Используя схемы и заводские размеры эжекторов, можно самостоятельно сконструировать полезную насосную установку.
На всасывающем патрубке бытового эжектора установлен обратный клапан всасывающего фильтра для обеспечения нормальной циркуляции в процессе откачки.
Использование эжектора для откачки с глубины менее 7 м
Погружной насос со встроенным эжектором
Конструкция подъемного устройства
Модель автоматического насоса с выносным эжектором
Использование в автоматической системе орошения

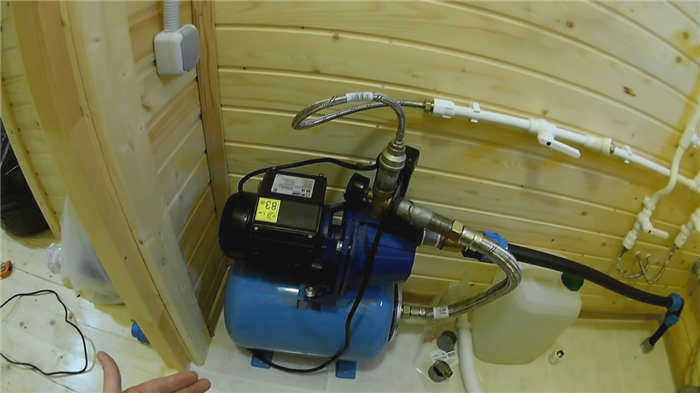

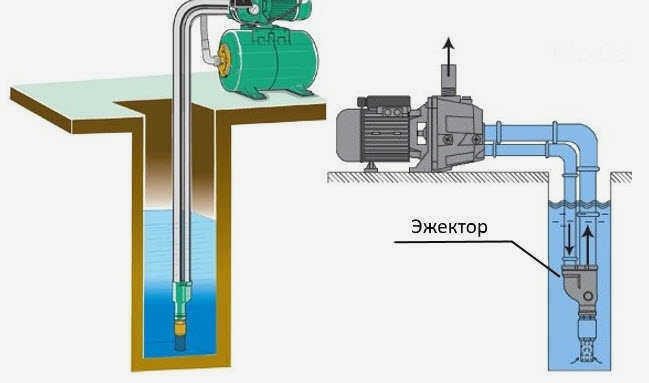

Вариант подключения эжектора к поверхностному насосу

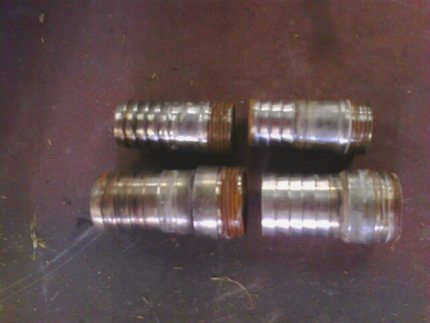

Модели домашних эжекторов для насосного оборудования
Обратный клапан на входе всасывания
Это решение особенно удобно для тех, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.
Когда необходим эжектор
Прежде чем ответить на вопрос, что такое эжектор, сначала необходимо узнать, зачем нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) – это устройство, в котором энергия одной среды, движущейся с большой скоростью, передается другой среде. Таким образом, эжекторное насосное устройство основано на законе Бернулли: если одна среда находится под давлением в сужающемся участке трубы, это втянет другую среду в создаваемый поток и перенесет ее в сторону от точки всасывания.
Хорошо известно, что чем глубже находится источник, тем сложнее поднять воду из него на поверхность. Как правило, если глубина источника превышает семь метров, то выполнить его функцию с помощью обычного поверхностного насоса довольно сложно. Конечно, для решения этой проблемы можно использовать более эффективный погружной насос, но лучше пойти другим путем и приобрести эжектор для поверхностной насосной станции, значительно повысив эффективность используемого оборудования.

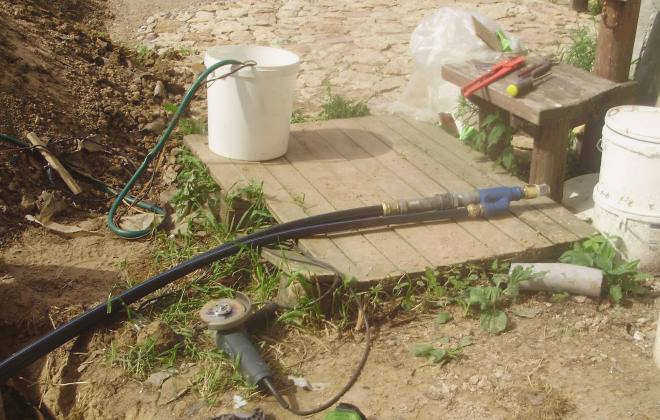

Внешний эжектор, подготовленный для погружения в скважину
Использование эжекторной насосной станции увеличивает напор жидкости в магистрали за счет использования энергии быстрого потока жидкой среды, проходящего через ее отдельное ответвление. Эжекторы обычно работают в сочетании со струйными насосами – вода-вода, жидкость-труба, пар-труба и пар-масло.
Эжектор для насосной станции особенно важен, когда необходимо увеличить производительность существующей или проектируемой поверхностной насосной станции. В таких случаях эжектор позволяет увеличить глубину забора воды из водоема до 20-40 м.
Обзор и эксплуатация насосных станций с внешним эжектором
Типы эжекторных установок
По конструкции и принципу работы эжекторные насосы могут относиться к одной из следующих категорий.
С помощью этих эжекторов газообразные среды удаляются из замкнутых пространств и поддерживается разбавленный воздух. Эти эжекторы имеют широкий спектр применения.

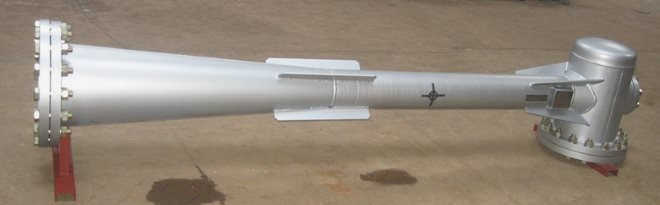

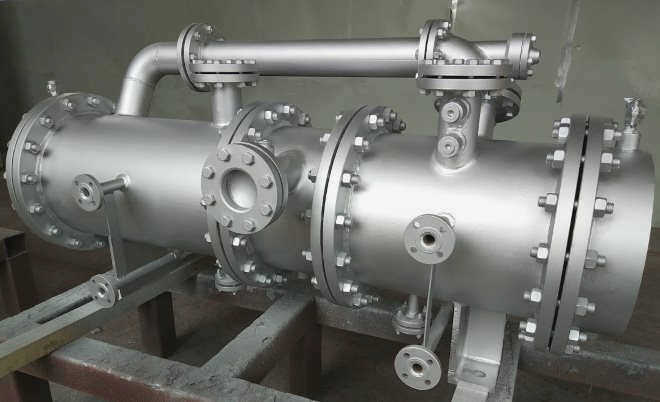

Турбинный паровой эжектор с масляным охладителем
Эти устройства используют энергию струи пара для удаления газообразных или жидких сред из замкнутого пространства. Принцип работы такого эжектора заключается в том, что пар выходит из сопла с высокой скоростью, увлекая перемещаемую среду в кольцевой канал вокруг сопла. Эжекторные насосные станции такого типа в основном используются для быстрого удаления воды из помещений судов различного назначения.
Система водяного отопления с пароструйным эжектором
Эжекторные станции этого типа, принцип работы которых основан на том, что газообразная среда, изначально находящаяся под низким давлением, сжимается газами под высоким давлением, используются в газовой промышленности. Описанный процесс происходит в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где он замедляется, тем самым повышая давление.

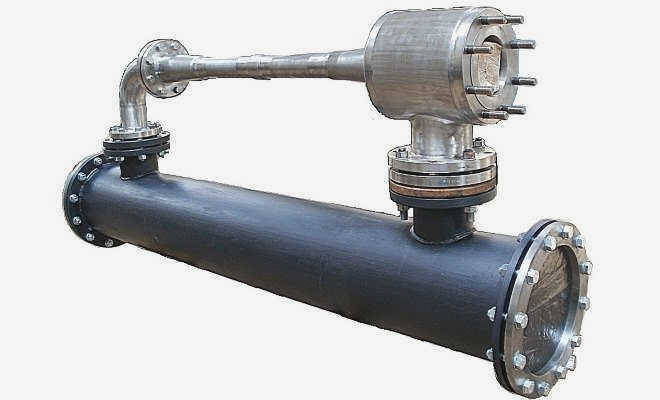

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности
Принцип работы

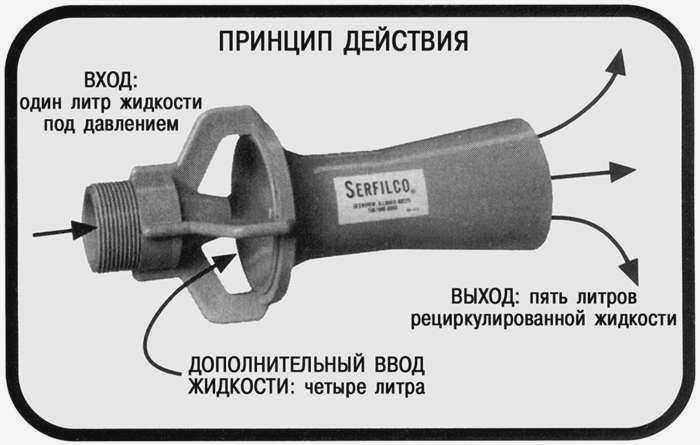

Эжектор – это устройство, в котором движущая сила одной среды охватывает другую с высокой скоростью. Принцип действия основан на законе Бернулли. Жидкость течет с большим ускорением через сопло в смесительную секцию. Там происходит разгрузка всего объема жидкости. Вода поступает из отстойника в камеру всасывания, где потоки смешиваются. Затем она поступает в диффузор и далее по трубам. При таком методе гидравлическое насосное оборудование потребляет меньше энергии для подъема воды.

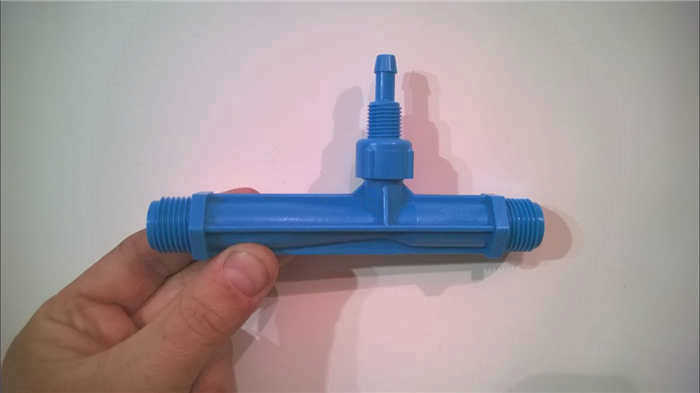

Инжектор Вентури
Это устройство не очень большое и не слишком сложное в изготовлении, поэтому многие умельцы делают его самостоятельно. Пользователи отмечают наибольшую эффективность этого устройства, если уже имеется мощная гидравлическая насосная станция. Приобрести устройство со встроенным эжектором можно в специализированных магазинах. Такое оборудование имеет высокую цену, поэтому рекомендуется изготовить его самостоятельно.
Положительные стороны использования гидравлического насоса с эжектором
- потребители не покупают оборудование с мощным двигателем;
- насосная часть не будет громоздкой и тяжелой;
- снизится потребление электроэнергии;
- увеличивается время работы оборудования;
- запуск насоса становится проще, так как небольшое количество жидкости создает вакуум в трубах с достаточной силой.
Производство эжекторного насоса
Особенности конструкции
Эжекторы могут входить в состав гидравлического насоса или быть отдельным компонентом.
Эжекторная станция – это тип устройства, в котором эжекторы расположены внутри или рядом с корпусом электронасоса. Они являются хорошим решением, поскольку не требуют дополнительного места для установки. Монтаж также не требуется; необходимо установить только водяную станцию. Фильтрация загрязнений не требуется. Потребители отмечают, что гидроэлектростанции во встроенном исполнении хорошо зарекомендовали себя при перекачке воды с глубины до десяти метров. Они работают на неглубоких источниках, но могут производить воду под высоким давлением. По этой причине они в основном используются для орошения. Их главный недостаток – шумность, поэтому рекомендуется устанавливать их в нежилых помещениях или в кессонах. Установка эжектора в помещении требует наличия мощного электродвигателя для привода гидравлического насосного оборудования.
Внутреннее гидравлическое насосное оборудование
Наружный эжектор устанавливается в непосредственной близости от гидравлического насоса. Иногда его длина достигает 50 метров. Внешний эжектор помещается в скважину. Труба рециркуляции подключается к гидравлической системе. Устанавливается резервуар для хранения воды. Это создает необходимый напор, который снимает давление на гидроэлектростанции. Эжектор подключается к погружной части водной системы. Этот шаг снизит производительность до 40%, но всасывание будет осуществляться с глубины около 50 метров. Насосная станция с внешним эжектором предназначена для перекачки чистой воды. Она используется для бытовых целей, систем орошения садов и огородов, для наполнения резервуаров и баков для бытовой воды.
Принципы установки
Установка эжектора, встроенного в насос, проста, так как он уже находится в корпусе устройства. Поверхностный водяной насос подключается к шлангу подачи воды с одной стороны и к системе водоснабжения – с другой.
3 Каковы разновидности эжекторных насосных станций?
Эжекторы на водозаборной станции могут быть установлены двумя способами. В первом случае эжектор является неотъемлемой частью конструкции насосной станции. Во втором случае эжектор является внешним устройством. Выбор конкретного варианта зависит, прежде всего, от требований водозаборной системы.
меню ↑
3.1 Встроенные агрегаты
Этот вариант означает, что создание давления для эжектора происходит в самой станции. Это означает, что размер насосной системы может быть значительно уменьшен. Насосные станции со встроенным эжектором практически не подвержены присутствию в воде каких-либо мелких частиц.
Это означает, что нет необходимости фильтровать воду. Данный тип водозабора в основном используется для забора воды с глубины более восьми с половиной метров. Это позволяет достичь необходимого давления воды для больших садовых участков, где вода используется в основном для полива.
Подключение эжекторного насоса
Однако недостатком насосных установок со встроенными эжекторами является то, что во время работы они производят более высокий уровень шума. По этой причине не рекомендуется устанавливать всасывающую систему такого типа в непосредственной близости от жилого дома.
Лучше всего установить ее в отдельном подсобном помещении. Электродвигатель для насоса этого типа следует выбирать таким образом, чтобы он мог обеспечить необходимую циркуляцию воды.
к меню ↑
3.2 внешние устройства
Если внешний эжектор используется независимо от водозаборного устройства, необходимо установить дополнительный бак для воды. Этот бак обеспечит необходимый напор и дополнительное разряжение, что значительно снизит нагрузку на насосный агрегат. Сам внешний эжектор должен быть подключен к погружной части системы водоснабжения.
4 Как подключить эжектор?
Если используется внутренний эжектор, т.е. является частью системы водозабора, процесс установки практически не отличается от установки системы водозабора без эжектора.
В этом случае достаточно подсоединить водопровод от скважины к всасывающему отверстию, а затем выполнить процесс настройки напорной линии с помощью соответствующего оборудования в виде аккумуляторной батареи, а также других автоматических устройств, необходимых для функционирования системы.
При использовании системы всасывания с внешним эжектором или системы всасывания, в которой внутренний эжектор должен быть подключен отдельно, к описанной выше процедуре подключения добавляются два дополнительных шага:
- Первый шаг заключается в прокладке дополнительной трубы, необходимой для циркуляции воды от головной линии системы всасывания к входу эжектора.
- Второй шаг заключается в подключении специальной трубы с фильтром грубой очистки и обратным патрубком к входному отверстию водозаборной системы.
Некоторые водозаборные устройства имеют установленный на заводе клапан для этой настройки.
