Конструкция бачка довольно проста и состоит из поплавка, системы соответствующих рычагов и уплотнения. Кроме того, в конструкцию входят сменные детали, которые мы можем видеть – это крышка, бачок и кнопка, через которую смывается вода.
Регулировка бачка унитаза: как правильно отрегулировать смывной клапан?
Внутренняя работа бачка не очень сложна, но его неисправность может значительно снизить комфорт домочадцев. Бывают случаи, когда вроде бы все в порядке, но работа сливного механизма оставляет желать лучшего.
Для решения проблемы потребуется правильная регулировка арматуры унитаза. Эта процедура должна быть проведена во время установки сантехники, и в дальнейшем необходимо периодически регулировать работу бачка.
Если вы столкнулись с подобной проблемой, наш материал поможет вам решить ее быстро, даже без помощи специалистов. Мы покажем вам, как отремонтировать систему смыва в туалете. Материал содержит тематические фотографии и видеоролики для облегчения понимания.
Смывная арматура для туалета
Принцип работы обычного бачка не сложен: он имеет отверстие, через которое поступает вода, и место для слива воды в унитаз. Первое закрывается специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, попадает в унитаз, а затем в канализацию.
Затем заслонка возвращается на место и закрывает место слива. Сразу же после этого активируется механизм сливного клапана, открывая вход для воды. Бачок наполняется до заданного уровня, после чего впуск закрывается. Подача и перекрытие воды регулируются специальным клапаном.
Арматура бачка представляет собой простое механическое устройство, позволяющее набирать и смывать воду нажатием рычага или кнопки.
Различают отдельные и комбинированные варианты, которые забирают необходимое для смыва количество воды и смывают ее при срабатывании смывного механизма.
Раздельный и комбинированный варианты
Раздельный смыв используется уже много десятилетий. Он считается более дешевым и простым в ремонте и регулировке. В этом решении смывной клапан бачка и запорная арматура устанавливаются отдельно и не соединены друг с другом.
Запорный клапан бачка сконструирован таким образом, что его легко установить, снять или изменить его высоту.
Для контроля потока и перекрытия воды используется поплавковый датчик, иногда даже кусок обычного полистирола. В дополнение к механической заслонке в сливном отверстии может быть использован выпускной клапан.

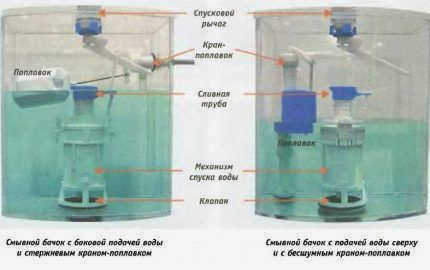

Конструкция дренажной системы
Гидравлический термин для обозначения дренажной системы – "запорный клапан". Прежде чем ремонтировать конструкцию своими руками, необходимо сначала полностью разобраться в ее устройстве. Существуют различные виды заливных устройств: с поплавком, перламутром, мембраной, боковым или нижним заливным клапаном, кнопочным, цепным, балочным цепным механизмом. Вся система состоит из двух механизмов, каждый из которых имеет свою функцию:
Помимо внутреннего устройства, унитазы различаются и по материалу, из которого они изготовлены. Существуют фарфоровые (самые дорогие), керамические, металлические, из коррозионно-стойкой эмали и полипропиленовые (пластиковые) конструкции. Тип смыва через чашу унитаза – горизонтальный или круговой.
В старых бачках, где унитаз не держит воду, конструкция арматуры стальная со специальной головкой, которая изгибается для регулировки уровня воды. Время от времени стальная проволока может деформироваться из-за регулярного давления воды. В этом случае необходимо постоянно изгибать проволоку, чтобы довести уровень воды в бачке до нужного уровня.
Современные детали запорного клапана уже изготовлены из толстого пластика или пластмассы. Это две толстые планки, скрепленные болтами. Поплавковая камера регулируется по вертикали. Планка вставляется в паз поплавка до специального уровня. Затем поплавковая камера еще раз регулируется, после чего крышка бака устанавливается на место. Отверстие для гайки закручивается в верхней части крышки, при этом кончик стержня должен находиться в середине отверстия.
Виды дефектов
Как только замечено, что бачок унитаза не удерживает воду, следует немедленно обратить внимание на несколько областей и компонентов:
- Положение поплавка. Важно, чтобы вода не набиралась выше самого поплавка. Он всегда должен находиться над водой.
- Целостность поплавка. Перфорированный (перфорированный, перфорированный) поплавок уже требует замены.
- Запорный клапан работает или неисправен.
- Неисправность сливного механизма.
- Повреждение компонентов запорного клапана.
Работу клапана можно проверить, подняв поплавок вверх. Затем проверьте, что вода перестала течь. Если вода продолжает течь, перекройте подачу воды, а затем разберите и прочистите клапан. Для этой цели используется зубная щетка. Если чистка клапана не помогла, замените его на новый. Сливной механизм также следует разобрать и прочистить.

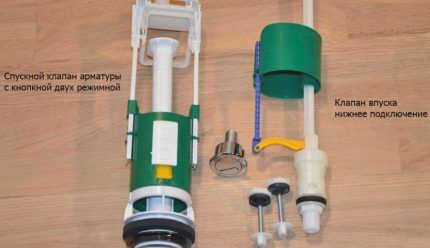

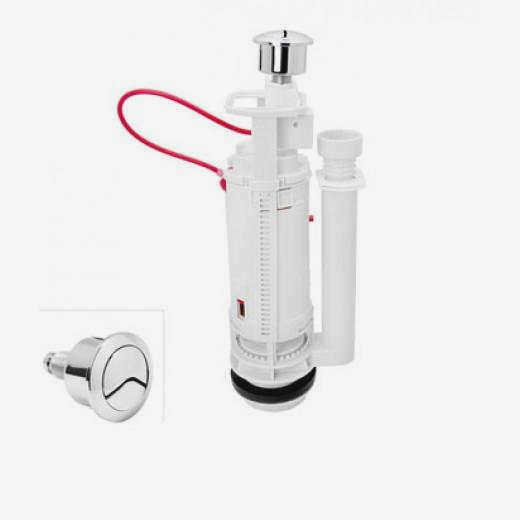

Принцип работы клапана двойного смыва
Для экономии воды бачки оснащены клапаном двойного смыва. Они оснащены механизмом двойного смыва для унитаза: один нормальный смыв для полного смыва (4, 6 или 8 литров); второй, уменьшенный смыв для 2, 3 или 4 литров. Эта система снижает потребление воды.
В то же время его сложно настраивать и ремонтировать. Это связано с увеличенным количеством деталей, работающих вместе в этом механизме, что означает повышенный риск поломки.

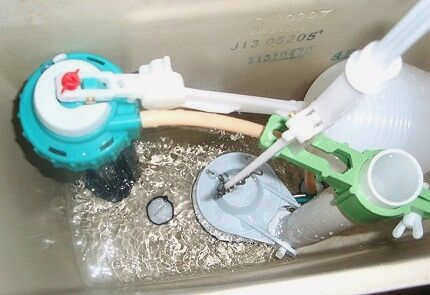

Детали конструкции бачка: 1 – сливной клапан; 2 – колба цельная с переливом; 3 – ручка (шток); 4 – поплавок; 5 – уровень воды
Классификация бачков для унитазов
Существует несколько делений на группы, и в одной из них классификация основана на особенностях механизма бачка унитаза.
Так, расположение кнопки или рычага может быть двояким:
- Боковое. Чаще используется в бачках, которые крепятся не на полке унитаза, а на стене – на определенной высоте. При таком устройстве вода сливается, если потянуть за цепочку.

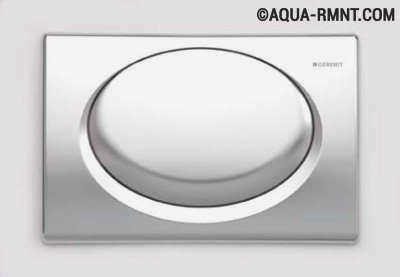

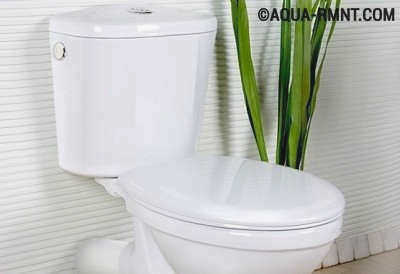

- Монтируется сверху. Кнопка, приводящая в действие систему смыва, располагается точно посередине крышки бачка.
Настенный бачок отделен от бачка унитаза и устанавливается непосредственно над унитазом, являясь примером современного эстетического подхода.
Материал конструкции:
- Чугун. Чугун в нашей стране до сих пор считается чем-то очень практичным, поэтому многие хранят свои раритетные сокровища и не хотят менять их на современные – более удобные и красивые.

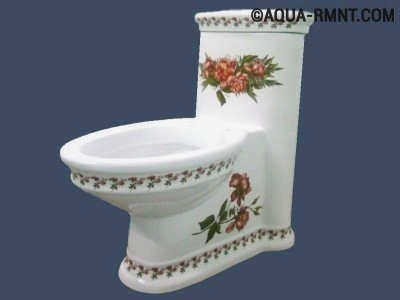

- Глиняная посуда. Наиболее популярны, так как являются частью компактного туалета. Знакомые модели, легко помещающиеся на полочке унитаза, имеют множество вариантов, различающихся по форме и цвету.
- Пластиковые. Предназначены для встраивания в стену и поэтому имеют другую, более плоскую форму.
Среди простых, экономичных сантехнических изделий можно найти настоящие шедевры, выполненные в самых разных стилях, от деревенского до современного. Однако стоимость этих изделий начинается от 20 000 рублей.
В зависимости от способа установки:

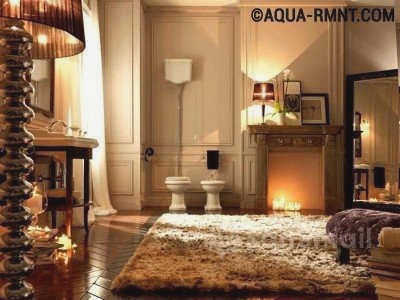

Унитазы с бачками, подвешенными высоко к потолку, подходят не для каждого интерьера, но они будут отлично смотреться в туалете в стиле ретро
№ 1 – Установка сферической модели
Сразу следует отметить, что установка нового шарообразного устройства необходима только в том случае, если старое устройство вышло из строя. Новые модели унитазов вряд ли будут иметь систему наполнения/смыва с таким поплавком.
Пластиковые шарики или другие фитинги можно приобрести отдельно, поскольку преимущество устаревшего механизма в том, что "коромысло" легко устанавливается или заменяется, что избавляет от необходимости замены системы слива в виде стержня.
Поплавки обычно продаются вместе с металлическим кронштейном и заливным клапаном. Последний вставляется в водозаборный штуцер (расположенный сверху, слева или справа от бака) и закрепляется, а "коромысло" располагается горизонтально.
Примерно посередине он соединяется с "грушей" – сливным клапаном со штоком. При наливании жидкости в резервуар пластиковый шарик должен свободно и равномерно лежать на воде.

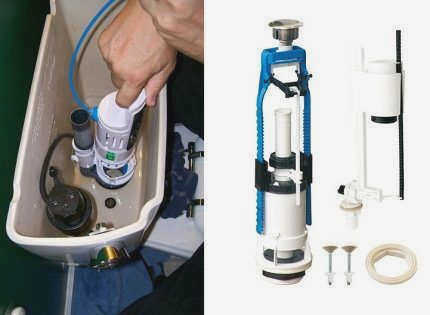

№ 2 – Поплавковая арматура штыревого типа
Смывные комплекты с нижним подключением обычно устанавливаются на бачок до его установки на место, т.е. на полку унитаза. Это необходимо для того, чтобы клапаны располагались на дне бачка, а после установки элемент должен быть затянут и закреплен болтами с обеих сторон.
Это трудно сделать, если бачок уже установлен.
Сначала используйте прокладки и шайбы, если установлен сливной бачок большего размера.
Затем таким же образом установите наливной клапан с поплавковым клапаном. Обычно детали могут касаться друг друга или стенки бака, но лучше всего, если они будут расположены как можно вертикальнее.
Замена поплавка в унитазе производится аналогичным образом, но перед установкой нового необходимо удалить старый поплавок. Для этого необходимо разобрать бачок унитаза.
Методы устранения неисправностей
К сожалению, неисправности в современных дренажных системах – не редкость. Однако если вы сможете самостоятельно определить и устранить неисправность, вам не придется заменять весь бачок. Для этого необходимо ознакомиться с основными причинами выхода из строя сливного бачка.
Больше всего проблем вызывают поплавки туалетного бачка:
- отсутствие давления;
- вода постоянно стекает по задней стенке унитаза;
- недостаточное количество воды для смыва.
Все эти проблемы легко устранить, даже если у вас нет сантехнических знаний или опыта. Для того чтобы отремонтировать бачок, в котором совсем нет воды, необходимо определить причину неисправности: поплавок стоит криво, впускной клапан заблокирован, поплавок загрязнен илом и налетом. Первую причину можно устранить быстро и легко. "Виновник" просто должен находиться в нужном месте и проверить, что сейчас он подает воду в систему.
Если же бачок в туалете сломался по второй причине, необходимо предпринять определенные действия:

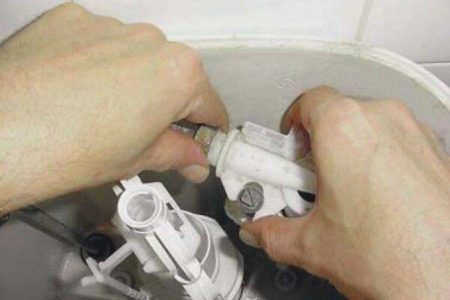

- Отключите подачу воды. Сначала убедитесь, что причиной неисправности является поплавок, а не водопровод. Открутите его от бачка и включите воду. Проверьте, достаточно ли воды вытекает из него. Удобнее это делать на ванне или унитазе, чтобы вода не плескалась на пол. Если все в порядке, переходите ко второму шагу.
- Открутите вентиль и просто протрите место, где он соединяется со шлангом подачи воды. На последних этапах очистки можно включить воду, чтобы смыть все оставшиеся загрязнения.
- Последний шаг – полностью заполнить бачки и опустить их еще несколько раз, чтобы убедиться, что проблема устранена.
