Для использования в домашних условиях можно приобрести легкое устройство. Оно обладает хорошей плавучестью, реагирует на изменение уровня жидкости и сразу же подает сигнал в другие части системы. Для использования в канализационной системе подойдет сверхмощное устройство, не требующее нагрузки. Он предназначен для работы с агрессивными средами.
Как отключить поплавок в обезвоживающем насосе: принцип работы
Обезвоживающий насос может использоваться для перекачки воды, а также для удаления грязных жидкостей, содержащих твердые частицы. К последним относятся те, которые находятся в канализационной системе. Это оборудование очень полезно в чрезвычайных ситуациях. Существуют осушительные насосы, которые работают практически без надзора. Примером может служить устройство, в котором используется поплавковый выключатель. Такое устройство также называется поплавковым выключателем. Для этого процесса может потребоваться знание того, как отсоединить поплавок на канализационном насосе.
Принцип работы

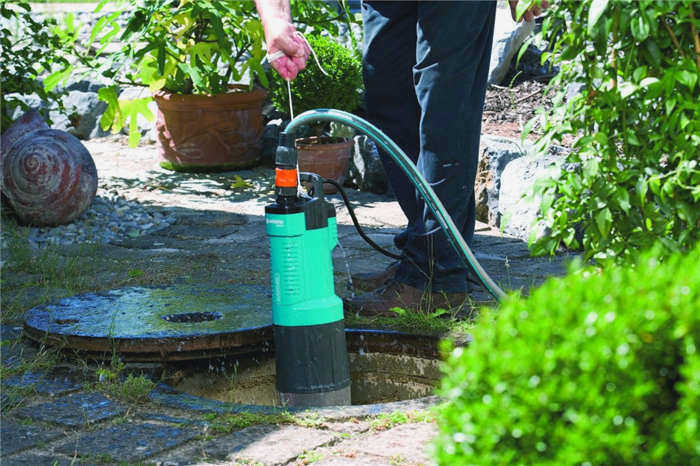

Погружные насосы используются везде, где необходимо откачивать жидкости. Они особенно важны для жидкостей со значительной степенью загрязнения. Примерами таких жидкостей могут быть, например, содержимое канализации или грязная вода с примесями. Устройство особенно полезно, когда большая часть жидкости удалена, но остается смесь жидкости и твердых частиц.
Наступает момент, когда почти вся работа выполнена, и насос должен начать перекачку в сухую среду. Если его вовремя не остановить, он может выйти из строя. Чтобы предотвратить это, мастер должен внимательно следить за ситуацией и отключать насос в нужный момент.

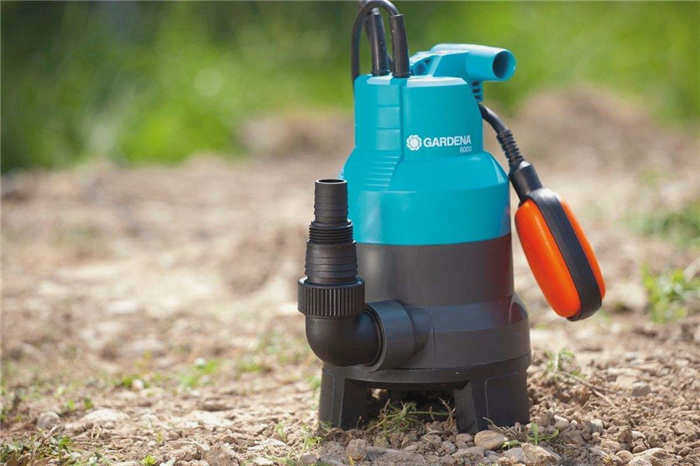

Некоторые конструкции оснащены поплавковым выключателем. Он автоматически определяет отсутствие жидкости и сам отключает насос. В этом случае контроль специалиста не требуется.
Существуют различные типы поплавков. Их конструкция зависит от цели, для которой они предназначены. Иногда одновременно используется несколько типов поплавков, каждый из которых выполняет свою функцию.
Например, поплавки могут быть предназначены для следующих целей:
- Управление работой основного насоса.
- Если имеется дополнительный насос, поплавковый выключатель может использоваться и для его управления.
- Датчик уровня устанавливает режим работы основного устройства в зависимости от оставшегося объема жидкости.
- Датчик переполнения активируется, когда резервуар полностью заполнен.
Поплавок представляет собой небольшой герметично закрытый резервуар с механизмом, реагирующим на изменение положения. Когда такой датчик касается дна, срабатывает выключатель, и устройство отключается. Иногда угол наклона поплавка может служить индикатором уровня жидкости.
Особенности конструкции
Чтобы понять, как работает поплавковый выключатель, необходимо разобраться в его внутренней конструкции и общих алгоритмах работы. Электрический выключатель и рычажный привод, который перемещает контактные клеммы в положение включения/выключения, встроены в полимерный корпус устройства. Для коррекции положения рычажного привода при изменении положения используется стальной шарик. К устройству подключается кабель с тремя проводами, один из которых является общим (нулевым), а остальные подключаются к системе включения/выключения, то есть к нормально закрытым и нормально открытым клеммам.

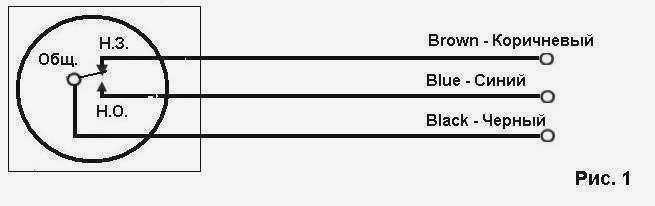

Когда поплавок находится в нижнем положении, синий и черный провода замыкают цепь, т.е. это открытое положение. Когда поплавок находится в верхнем положении, клеммы, подключенные к коричневому и черному проводам, замыкаются, указывая на то, что бак заполнен. Еще один важный момент – все схемы подключения поплавковых выключателей предусматривают надежную изоляцию как кабеля, так и всех проводников – обычно из полимеров с различными добавками. Кроме того, кабель имеет механическое уплотнение на разъемах и специальный компенсатор напряжения изгиба.
Поплавковый выключатель для насосов, принцип работы которого не меняется в агрессивной среде, подходит под это описание, если применить эпитет надежный. Дело в том, что механизм устройства заключен в термостойкий корпус, а подключенный к нему герметичный кабель защищен термопластичной резиновой изоляцией. Такая "броня" позволяет использовать выключатель в жидкостях, содержащих фекальные и мочевые кислоты (сточные воды), в спиртах и в нефтепродуктах, таких как бензин или дизельное топливо. Выключатель сохраняет постоянную плавучесть благодаря отсутствию пор в корпусе – они не загрязняются, и грязь не прилипает к поверхности.
Видео описание
Поплавковый выключатель – принцип работы, схема подключения
Как подключить и настроить поплавковый выключатель

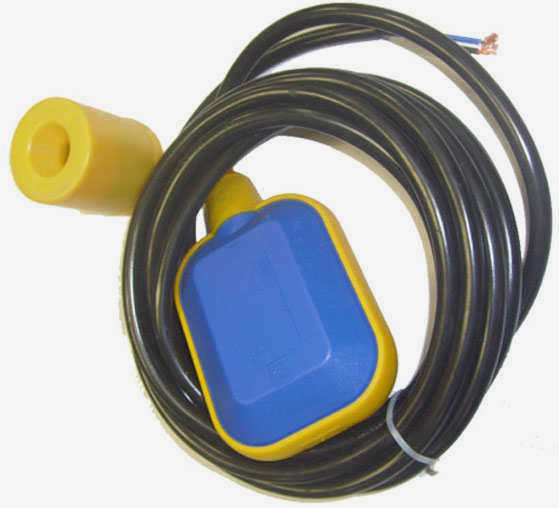

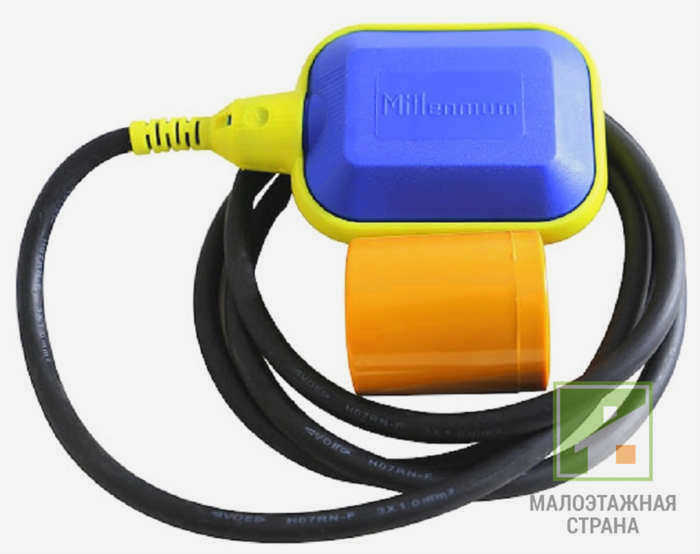

Производители, как правило, предусматривают различные способы как установки, так и подключения поплавковых выключателей к двигателю насоса. В любом случае, перед установкой такого оборудования необходимо убедиться, что ток, потребляемый насосом во время работы, меньше указанного максимально допустимого тока для работы поплавкового выключателя. Самый простой способ установки поплавкового выключателя – это использование его в специальном резервуаре, для чего в комплекте поставляется трос и цепной груз.
Для установки поплавкового выключателя необходимо:
- Прикрепить грузик шнурком к корпусу и рассчитать свободный ход выключателя относительно изменения режима. Это означает регулировку длины шнурка таким образом, чтобы при вытягивании поплавка он наклонялся на 70° и контактные клеммы переключались в режим включения.
- Прикрепите шнурок снаружи бака так, чтобы он не поднимал и не тянул поплавок полностью.
После установки и подключения поплавка проверьте его работоспособность – запустите двигатель и убедитесь, что все работает правильно. Если обнаружены какие-либо отклонения от нормы, отсоедините насос и убедитесь, что устройство правильно установлено и подключено.
Возможные неисправности и ремонт
Конструктивные особенности поплавкового выключателя

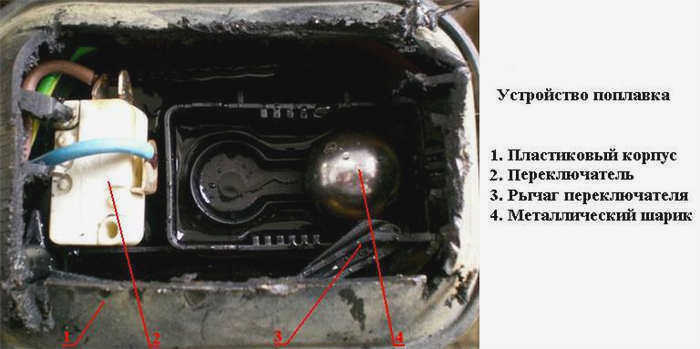

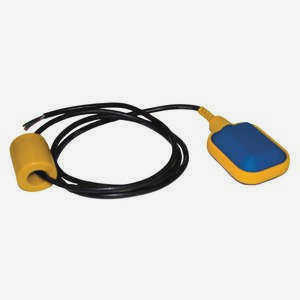

Какова конструкция выключателя? Он выглядит как простая небольшая пластиковая водонепроницаемая коробка со встроенным электронным переключателем и металлическим шариком. При изменении положения поплавка шарик перемещается, а контакты встроенного переключателя размыкаются или замыкаются.

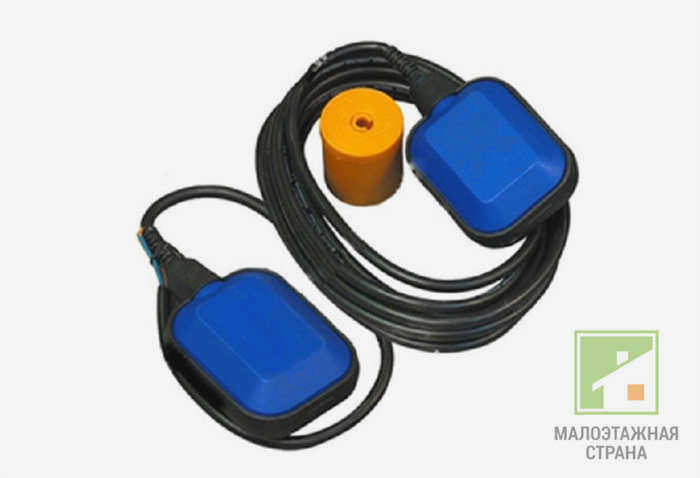

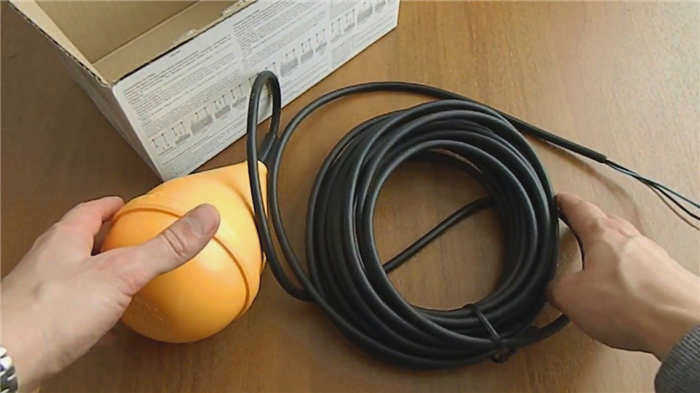

Длину кабеля можно выбрать при покупке устройства. Трехжильный кабель полностью водонепроницаем, цвет поплавков может варьироваться. Для уплотнения места выхода кабеля из поплавка используется специальная прокладка. Механические напряжения, присутствующие в кабеле, снимаются специальным механизмом, прикрепленным к устройству.
Углубление для кабеля предотвращает попадание влаги в систему, так как выключатель изготовлен из пластика. Еще одной отличительной особенностью данного устройства является высокая термостойкость корпуса и высокое качество покрытия самого кабеля, что способствует его качественной химической защите.
Важно! Поплавки управления насосами для чистой воды не требуют особого ухода или частого обслуживания. Тяжелые поплавки, работающие в грязной воде, необходимо тщательно промывать сильными струями чистой воды не реже одного раза в месяц. Если этого не сделать, густой осадок или другой мусор может "приклеить" поплавковый выключатель к корпусу насоса или напорной трубе. Это может повредить не только поплавок, но и дорогой, тяжелый насос.
Поплавковый выключатель необходим там, где работающий насос может неожиданно остаться без воды, в местах, где в насос могут попасть песок и глина. Он отключает дорогостоящее оборудование до того, как холостой ход или частицы грязи приведут к серьезной, иногда непоправимой поломке.
Как работает поплавковый выключатель в канализационном насосе?

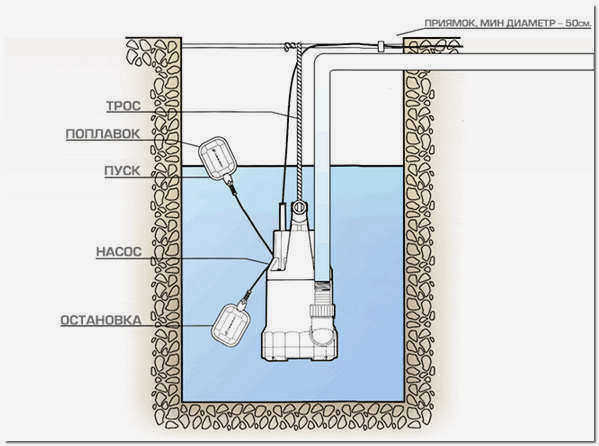

Принцип работы поплавкового выключателя: когда насос погружен в достаточное количество воды, поплавок поднимается на поверхность и включает насос. По мере снижения уровня жидкости поплавок начинает опускаться, и когда он опускается ниже минимального уровня, устройство срабатывает и останавливает насос.
При необходимости один поплавок можно подключить к двум насосам, но такая конструкция имеет низкую производительность.
Поплавковые выключатели могут использоваться не только в водопроводных системах, где необходимо контролировать уровень воды, но и в канализации для контроля уровня сточных вод и автоматизации работы фекальных или дренажных насосов. Для сточных вод используются более тяжелые поплавки, поскольку плотность сточных вод выше. Им также не хватает веса, который есть у водяных поплавков. В остальном они абсолютно одинаковы.
Универсальные поплавковые выключатели используются для контроля уровня воды в системе водоснабжения и активируются одним из двух способов:
- Когда резервуар (или колодец, или скважина) пуст, поплавковый выключатель используется для защиты электронасоса от сухого хода.
- Когда резервуар, в который закачивается вода, наполняется, например, лейка, бассейн и т.д., поплавковый выключатель защищает насос от сухого хода. В этом случае выключатель защищает от переполнения.

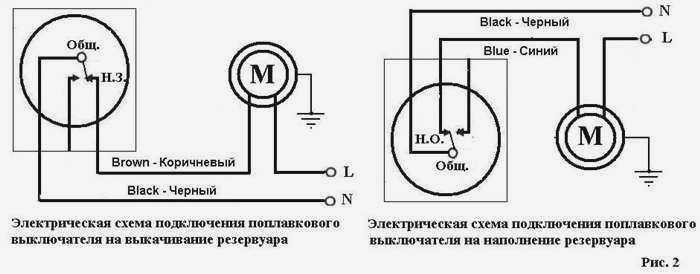

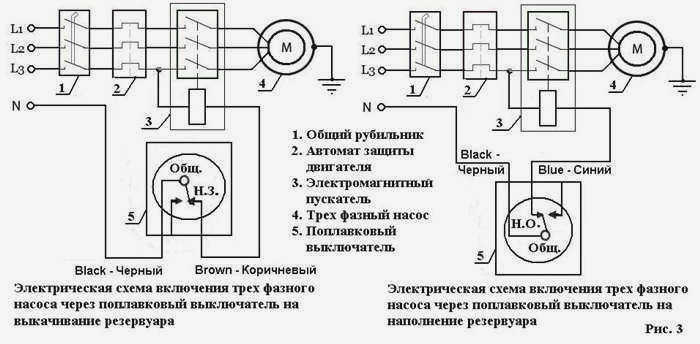

В этом случае поплавковый выключатель защищает насос от переполнения. Чтобы защитить насос от работы всухую и отключить его при отсутствии воды, электронасос необходимо подключить к контуру № 1. Насос может работать до тех пор, пока поплавок не опустится в нижнее положение и электрическая цепь не разомкнется. Если требуется защита от перелива, насос необходимо подключить к контуру № 2, он будет работать, пока поплавок не поднимется в верхнее положение.
Профилактические меры
Подключение поплавкового выключателя к насосу не представляет собой ничего сложного. Осушительные насосы имеют отличные характеристики, позволяющие использовать их в течение длительного времени. Для того чтобы устройство работало как можно дольше без сбоев, необходимо периодически проводить профилактическое обслуживание.
Подключение компонента
Для выявления неисправностей следует придерживаться следующих рекомендаций:
- Перед включением прибора проверьте все соединения на герметичность;
- Убедитесь, что все детали внутри прибора смазаны;
- Убедитесь, что фильтр не забит грязью;
- Работает ли прибор с водой или без воды;
- время простоя прибора.
Прибор следует запускать один раз в месяц. Перед покупкой прибора учитывайте необходимые параметры, которые подходят для вашего конкретного проекта отопления. Необходимо установить датчики, чтобы прибор не работал без теплоносителя. Если во время технического обслуживания обнаружится неисправность, как можно скорее обратитесь в сервисный центр. Там персонал хорошо знаком с устройством и поможет устранить неисправности.

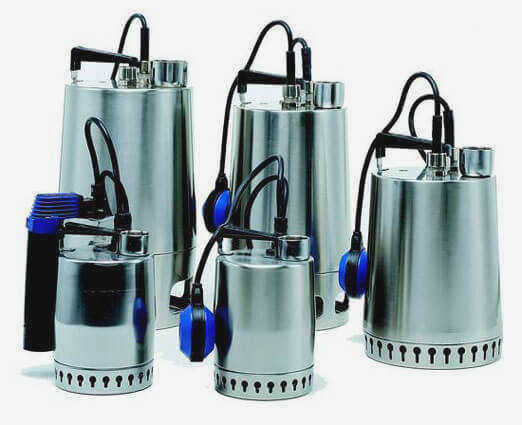

Насос с поплавком
Перед запуском насоса необходимо также проверить трубопровод. В непосредственной близости не должно быть лишних деталей. Из труб не должна вытекать жидкость, трубы должны быть правильно соединены, а запорные клапаны должны быть открыты. Пользователь должен убедиться в отсутствии воздушных пузырьков в системе. Если во время работы возникает шум или вибрация, необходимо срочно выключить прибор и перепроверить соединения. Если прибор не используется в течение длительного периода времени, внутри него могут накапливаться соли, препятствующие его нормальному функционированию. Поэтому прибор необходимо периодически очищать от отложений и грязи.
Основные моменты с первого взгляда
Насосное оборудование позволяет подавать жидкость в жилое помещение. Чтобы избежать работы без воды, установлен поплавок. Он отключает устройство, если уровень теплоносителя недостаточен. Это предотвращает перегрев агрегата. Схема подключения поплавкового выключателя к насосу необходима при проведении монтажных работ. Если вы не уверены в своих силах, лучше не рисковать и сразу обратиться к опытному технику. Это связано с тем, что возможные ошибки могут иметь серьезные последствия. Специалист будет знать внутреннее устройство прибора и поможет выбрать подходящую модель. Для того чтобы прибор прослужил как можно дольше, пользователь должен проводить периодическое техническое обслуживание. В некоторых случаях ремонт прибора нецелесообразен. В таких случаях необходимо приобрести новое устройство.
