Подключение и настройка реле давления насосной станции: инструкция по настройке
Реле давления – это небольшой, но важный компонент как больших, так и малых насосных станций. И если все остальные ее компоненты нужно просто правильно подключить, то этот требует дополнительной настройки. Именно это устройство отвечает за автоматизацию процесса перекачки. Оно включает и выключает оборудование в зависимости от давления в гидравлическом баке.
Правильная настройка реле давления насоса является залогом комфорта и долгого срока службы. В этой статье мы объясним, как это делается, какие шаги необходимо предпринять и какие данные нужно знать, чтобы правильно его отрегулировать. Вы узнаете, для чего оно используется и в каких ситуациях выполняется.
Помимо пошагового описания процедуры регулировки, мы также приводим ценные рекомендации, предоставленные инженерами-сантехниками. Текст дополнен фотографиями, диаграммами и видеоуроками для лучшего понимания.
Характеристики и принцип работы
Многочисленные разновидности реле давления, которыми комплектуются практически все насосные станции, устроены более или менее одинаково.
Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные компоненты:
- мембрана
- поршень;
- металлическая платформа;
- электрические контакты.
Сверху, под пластиковой крышкой, находятся две пружины – большая и малая. Когда мембрана испытывает давление, она толкает плунжер.
Это, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.
Небольшое расстояние, разделяющее большую и малую регулировочные пружины, достаточно для регулировки действия всего набора инструментов. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет малой пружины. В этот момент давление на платформу увеличивается, заставляя ее изменить свое положение.
Фотогалерея
Фото из
Назначение реле давления – автоматизировать процесс включения/выключения электронасоса.
Это двухконтактное электрическое переключающее устройство, которое реагирует на падение и повышение давления в контуре водоснабжения.
При использовании реле давления, дополненного манометром и пятиходовым соплом, устройство достигает автоматических заданных значений.
Реле давления включается в систему водоснабжения только в сочетании с аккумулятором давления, конструкция которого позволяет точно регистрировать изменения давления в системе.
Реле давления заводской сборки предназначено для средних давлений в системах водоснабжения. При необходимости изменения настроек необходимо разобрать устройство.
Для бесплатного ремонта, который гарантируется производителем, необходимо соблюдать правила эксплуатации, перечисленные в инструкции, и правильно эксплуатировать устройство.
Роль реле давления в системе водоснабжения
Это небольшое устройство относится к группе автоматических регуляторов для насосного оборудования. Его эксплуатация возможна только в сочетании с аккумулятором давления.
Несмотря на свои небольшие размеры, реле выполняет ряд важных функций:
- Обеспечивает работу всех устройств в заданном режиме;
- чутко реагирует на изменение пороговых значений включения/выключения;
- активирует и останавливает насос при достижении критических значений.
Проще говоря, он регулирует автоматический процесс перекачки в независимых системах водоснабжения с мембранными баками. Оно регулирует путем переключения электрических цепей, когда система достигает двух настроек давления, принятых в качестве верхнего и нижнего пределов.
Приобретая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Различные марки и серии имеют схожий внешний вид, но отличаются формой, размером, цветом корпуса, способом настройки и местом установки.
При самостоятельном монтаже автоматики необходимо ознакомиться с характеристиками устройств и выбрать наиболее подходящие для вашей системы.

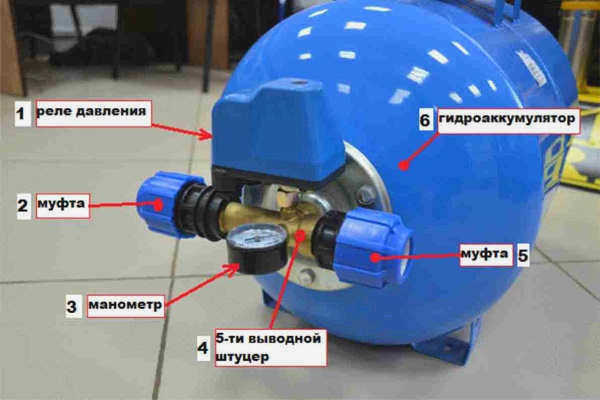

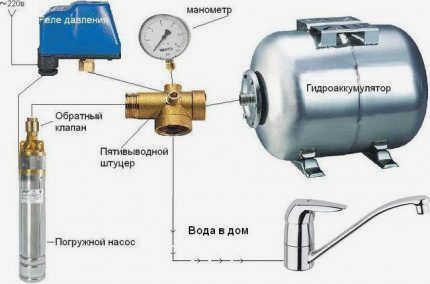

Схема расположения устройств, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр показывает текущие параметры
Оборудование предназначено для удобного монтажа и обслуживания насосной станции. Обычно они крепятся на входе гидроаккумулятора, но также могут быть установлены в трубе системы ГВС в непосредственной близости от устройства.
Фотогалерея
Фото из
Блок имеет боковое крепление и стандартный внешний вид. Заводская установка -1,4/2,8 атм.
Индикатор является особенностью конструкции агрегата,
Конструкция и принцип работы
Реле давления имеет простую и легкосъемную конструкцию. Оно позволяет пользователю регулировать работу аккумулятора давления и самостоятельно ограничивать или расширять его.
Внутренние компоненты заключены в прочный пластиковый корпус, напоминающий коробку неправильной формы. Коробка имеет гладкую поверхность и всего 3 внешние рабочие части: два разъема для кабелей питания и насоса и металлический штуцер ¼, ½, 1" для подключения системы. Резьба на муфте может быть внешней или внутренней.
Чтобы снять корпус, воспользуйтесь плоской отверткой и медленно и осторожно выкрутите утопленный в пластик винт, расположенный над осью большой пружины.
Внутри корпуса находится опорная плита, к которой крепятся рабочие части: основная и малая пружины с регулировочными гайками, соединительные штифты, мембрана и пластина, которая меняет свое положение в зависимости от увеличения/уменьшения параметров давления в системе.
Фотогалерея
Фото из
Клеммы заземления имеют внешнее подключение и представляют собой два винта, к которым прикреплены желто-зеленые провода
Питающие провода подключаются к клеммам в верхней части устройства: два из них предназначены для коричневого провода и два – для синего.

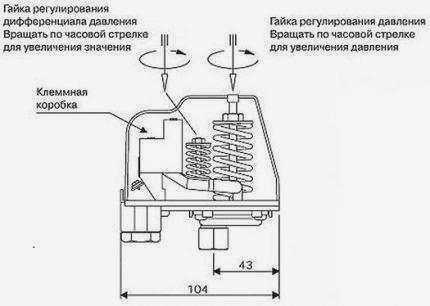

Большая пружина отвечает за нижний предел давления. Она регулируется с помощью небольшой гайки, навинченной сверху.
Маленькая пружина отвечает за дельту (ΔP) – разницу между двумя пределами давления, верхним и нижним. Используйте гайку, чтобы немного раздвинуть эти пределы.

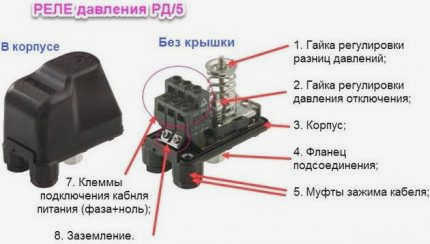

Клеммы для подключения провода заземления
Клеммы для подключения фазы и нейтрали
Большая пружина и ее функция
Малая регулировочная пружина
Контакты двух электрических цепей, которые замыкаются при достижении предельного давления, находятся под пружинами, прикрепленными к металлической пластине. При повышении давления мембрана бака деформируется, давление внутри сильфона увеличивается, и вес воды давит на пластину. Это, в свою очередь, начинает действовать на большую пружину.
Резюме и полезное видео по теме
О том, как создать стандартную механическую модель, вы можете прочитать здесь:
В этом видеоролике подробно рассказывается о настройке и работе электронного реле давления на примере BRIO 2000:
Реле давления – чрезвычайно полезное устройство. Узнав, как его установить, вы сможете регулярно регулировать давление в вашей системе водоснабжения и защитить насос и другое оборудование от возможного повреждения.
У вас есть вопросы или вы хотите поделиться личным опытом выбора, установки и использования реле давления? Не стесняйтесь комментировать статью и участвовать в обсуждении – контактное поле ниже.
Подготовка и регулировка гидроаккумулятора давления
Гидравлические аккумуляторы перед поступлением в продажу на заводе заполняются воздухом под определенным давлением. Воздух закачивается через золотниковый клапан, установленный на баке.
В среднем давление в насосной комнате должно быть следующим: в гидроаккумуляторах емкостью до 150 л. – 1,5 бар, а в расширительных баках емкостью от 200 до 500 л. – 2 бар.
Давление воздуха в баке можно узнать из таблички на баке. На рисунке ниже красная стрелка указывает на линию, где указано давление воздуха в резервуаре.

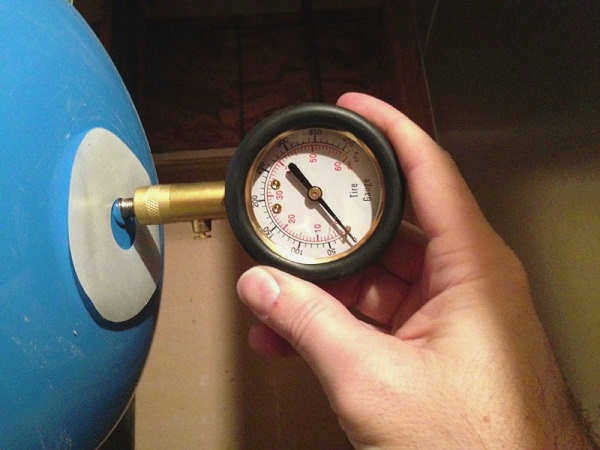

Также можно измерить силу сжатия в резервуаре с помощью автомобильный манометр. Манометр подсоединяется к ползунку резервуара.
Чтобы начать регулировку силы сжатия в гидробаке, подготовьте бак:
- Отключите устройство от источника питания.
- Откройте любой кран, установленный в системе, и подождите, пока из него не перестанет вытекать жидкость. Конечно, лучше всего, если кран находится рядом с баком или на одном этаже с ним.
- Затем измерьте давление в баке с помощью манометра и запишите значение. Для баков небольшой емкости значение должно быть около 1,5 бар.
Чтобы правильно отрегулировать аккумулятор, следует придерживаться эмпирического правила: давление, которое активирует реле для включения устройства, должно превышать силу сжатия в аккумуляторе на 10%. Например, реле насоса включает двигатель при давлении 1,6 бар. Это означает, что в баке также должно создаваться соответствующее усилие сжатия, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.
Настройка реле давления
Бывают случаи, когда стандартная настройка датчика не устраивает пользователей насоса. Например, если открыть кран на любом этаже здания, то можно заметить, что давление воды в нем быстро падает. Кроме того, установка некоторых систем очистки воды невозможна, если сила сжатия в системе составляет менее 2,5 бар. Если станция настроена на включение при давлении 1,6-1,8 бар, фильтры в этом случае работать не будут.
Обычно настройка реле давления своими руками не представляет сложности и проходит по следующему алгоритму.
- Обратите внимание на показания манометра при включении и выключении станции.
- Выньте вилку шнура питания из розетки или отключите автоматические выключатели.
- Снимите крышку с датчика. Обычно она крепится 1 винтом. Под крышкой вы увидите 2 винта с пружинами. Тот, что побольше, отвечает за давление, при котором запускается двигатель станции. Он обычно обозначен буквой "P" и имеет стрелки с "+" и "-" рядом.
- Чтобы увеличить силу сжатияповерните гайку в направлении знака "+". И наоборот, чтобы уменьшить силу сжатия, поверните болт в направлении знака "-". Поверните гайку в нужном направлении и запустите устройство.
- Дождитесь выключения станции. Если показания манометра неудовлетворительны, продолжайте вращать гайку и запускать устройство, пока давление в аккумуляторе не достигнет требуемого значения.
- Следующим шагом является Установка времени, по истечении которого станция должна отключиться.. Для этой цели используется винт меньшего размера с пружиной. Это обозначается символом 'ΔP' и стрелками со знаками '+' и '-'. Регулятор давления настроен на включение устройства так же, как и на выключение.
